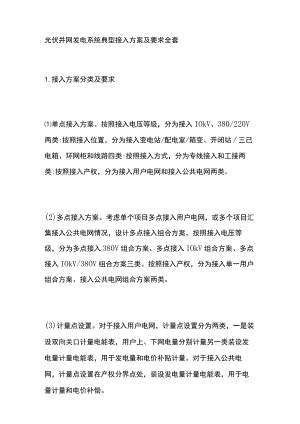

光伏并网发电系统典型接入方案及要求全套1.接入方案分类及要求单点接入方案。按照接入电压等级，分为接入IOkV、380/220V两类:按照接入位置，分为接入变电站/配电室/箱变、开闭站三己电箱、环网柜和线路四类:按照接入方式，分为专线接入和工接两类;按照接入产权，分为接入用户电网和接入公共电网两类。(2)多点接入方案。考虑单个项目多点接入用户电网，或多个项目汇集接入公共电网情况，设计多点接入组合方案。按照接入电压等级，分为多点接入380V组合方案、多点接入IOkV组合方案、多点接入IOkV/38OV组合方案三类。按照接入产权，分为接入单一用户组合方案、接入公共电网组合方案两类。(3)计量点设置。对于接入用户电网，计量点设置分为两类，一是装设双向关口计量电能表，用户上、下网电量分别计量另一类装设发电量计量电能表，用于发电量和电价补贴计量。对于接入公共电网，计量点设置在产权分界点处，装设发电量计量电能表，用于电量计量和电价补偿。(4)防孤岛检测和保护。分布式光伏发电系统逆变器必须具备快速主动检测孤岛、检测到孤岛后立即断开与电网连接的功能。接入IOkV的分布式光伏发电项目，形成双重检测和保护策略。380V电压等级由逆变器实现防孤岛检测和保护功能，但在并网点应安装易操作、具有明显开断指示的开断设备。通信方式。根据配电网区域发展差异，按照降低接入系统投资和满足配网智能化发展的要求考虑通信方式。优先利用现有配网自动化系统和营销集抄系统通信。(6)发电系统信息采集。接入IOkV的项目，采集电源并网状态、电流、电压、有山无功、发电量等电气运行工况。接入380V的项目，暂只采集电能信息，预留并网点断效工位等信息采集的能力。2.接入设计方案光伏发电系统单点接入方案表方案标号输入电压运营模式接入点送出回路数单并点参考容量XGFlO-T-IIOKW全额专线1回1MW6MW上网接入模式变电（接入站公共IOkV电网）母线XGF10-T-2专线1回40OkW6MW接入IOkV开关站、配电室或箱变XGF10-T-3T接1回400kW-IOkVIMW线路XGFlO-Z-I自发专线1回40OkW6MW自用/接入>里用户上网IOkV（接入母线用户电网）XGF380-T-l380V全额配电1回100kW,上网箱/线8kW及以下模式路可单相接入XGF380-T-2（接入箱变1回20kW公共或配400kW电网）电室低压母线XGF380-乙1自发用户1回400kW,自用/配电8kW及以下余量上网箱/线路可单相接入（接入用户1回XGF380-Z-220kW用户箱变400kW电网）或配电室低压母线光伏发电系统多点接入方案表方案标号接入电压运营模式接入点XGF380-Z-Z1380V/220自发多点接入配电箱/线路、箱变或配电室低压母线（用户）XGFlO-Z-Zl自IOkV用/多点接入用户IokV母线、用户箱变或配电室（用户）XGF380/10-Z-Z110kV380V余以380V一点或多点接入配量上网（接入用户电网）电箱/线路、箱变或配电室低压母线（用户），以IOkV一点或多点接入用户IOkV母线、用户箱变或配电室（用户）XGF38O-T-Z1380V/220全额多点接入配电箱/线路、箱变或配电室低压母线（公用）XGF380/10-T-Z1上10kV380V网模式（接入公共电网）以380V一点或多点接入配电箱/线路、箱变或配电室低压母线（公用），以IokV一一点或多点接入IokV配电室或箱变开关站变电站IOkV母线、T接IOkV线路（公用）
