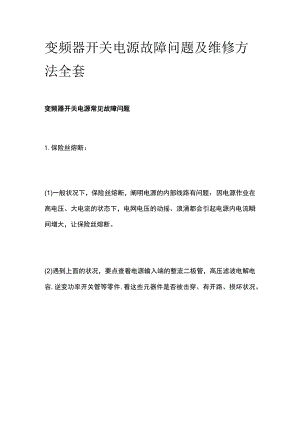

变频器开关电源故障问题及维修方法全套.docx

变频器开关电源故障问题及维修方法全套变频器开关电源常见故障问题1.保险丝熔断：(1)一般状况下，保险丝熔断，阐明电源的内部线路有问题，因电源作业在高电压、大电流的状态下，电网电压的动摇、浪涌都会引起电源内电流瞬间增大，让保险丝熔断。(2)遇到上面的状况，要点查看电源输入端的整流二极管，高压滤波电解电容,逆变功率开关管等零件,看这些元器件是否被击穿、有开路、损坏状况。(3)若确定是保险丝熔断，先查看电路板上的各个元件，看这些元件的外表有没有被烧糊，有没有电解液溢出，假如没有，可用万用表丈量开关管有无击穿短路。(4)特别注意一点，不能在查出某元件损坏时，直接替换后就开机，可能因其它高压元件仍有毛病，又将替换的元件损坏，必定要对电路的一切高压元件进行全面查看后，完全排除保险丝熔断的一切因素，然后检修，最终开机。2、无直流电压输出或电压输出不稳定：(1)如果保险丝是完好的，在有负载情况下，各级直流电压无输出，可能是电源中出现开路、短路现象；过压、过流保护等故障；还有辅助电源故障；振荡电路没有工作，电源负载过重，高频整流滤波电路中整流二极管被击穿，滤波电容漏电。(2)用万用表测量次级元件，排除高频整流二极管击穿、负载短路的情况后，如果输出数值是零，可以肯定判断电源的控制电路出了故障；若有部分电压输出，表明前级电路工作正常，故障在高频整流滤波电路中。(3)高频滤波电路，主要由整流二极管、及低压滤波电容组成直流电压输出，其中整流二极管击穿，会让该电路没有电压输出，滤波电容漏电，也会造成输出电压不稳的故障，可用万用表静态，测量对应元件,确定损坏的元件、并检修。3、电源负载能力差:(1)电源负载能力差，是一个常见的故障，一般出现在老式、或工作时间长的电源中，主要是各元器件老化，开关管的工作不稳定，没有及时散热。(2)重点检查稳压二极管是否发热漏电，整流二极管损坏、高压滤波电容损坏等，当确定一个故障后，对应检修。变频器开关电源维修六大方法步骤1.检测整流电路DID4是否击穿或断路滤波电路的电容是否损坏,平衡电阻RLR2是否正常，降压电阻R3是否烧断或阻值增大失效（断电情况下测试）。2、检测次级输出绕组的整流滤波元件，重点查看滤波电容是否鼓包或损坏，以排除次级电路短路的可能。3、在确定上述元件正常的情况下，我们可以把开关电源板从变频器上取下单独对其进行加电试验。用调压器缓缓地调至开关电源的额定电压值，此时应能听到变压器起振时的吱吱声，如没有听到起振的声音，用万用表检测UC3844的电源正、负级之间是否有12V16V左右的直流电压。4、检测开关管b-e结、c-e结是否有击穿短路现象、测量开关变压器各个绕组是否有短路现象，以确定开关管、及开关变压器的好坏（断电情况下测试）。5、在确定UC3844的供电端电压正常后,可用示波器察看一下UC3844的6脚是否有PWM波输出到开关管的触发端（根据电路设计的不同，PWM波的频率一般在20KHZ100KHZ之间）。6、如果没有PWM波输出，则更换定时元件C5、R8、C6或UC3844o经过上述几个步骤的排除，开关电源应该可以正常工作了。
