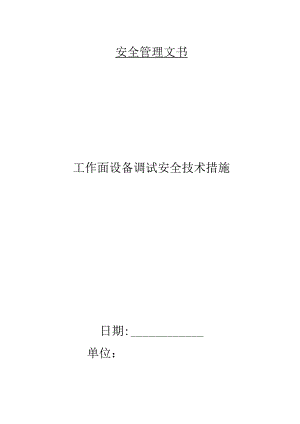

安全管理文书工作面设备调试安全技术措施日期:单位：工作面设备调试安全技术措施1604综采工作面设备将全部到矿，为保证1604工作面安全顺利安装，将对综采设备在地面调试，为使设备安全调试，特编制本措施。调试地点:机修厂一、调试设备及工程量表序号设备名称型号单位数量1采煤机MG300/700-AWD1台12液压支架ZYG4300/16/35ZY4000/15/32架273刮板运输机SGZ764/400部14转载机SZZ764/200部15破碎机PLM1000部16乳化液泵BRW315/31.5套27清水泵BPW320/16M套28电站套1二、施工前的准备工作1、施工前把机修厂行车起吊场地等进行全面清扫，清除车间场地影响施工的杂物，确保综采设备有宽松的摆放空间。2、对行车进行全面检查检修，特殊做好起吊钩头、起吊绳索、钢丝绳、电控系统、制动系统等方面的检查，确保完好可靠，并作好记录。3、施工前，施工人员要认真对综采设备的业务知识学习，了解和掌握综采设备的技术性能和特征，以便于更好的组织施工。4、敷设好各类管线及电缆，对需使用的防爆开关等设备进行试验，确保合格后方可使用。5、准备齐全所使用的各种材料工具及备品备件，确保调试的正常进行。三、调试施工顺序综采设备计划安装顺序：转载机、破碎机（同时进行电气设备列车处所有设备的安装）一刮板输送机一液压支架一采煤机一完善供电、供水、通讯系统。综采设备计划单机调试顺序：泵站一液压支架（同时进行刮板输送机的调试）一采煤机（同时进行转载机、破碎机的调试）。四、设备安装调试1、刮板运输机（1）参加安装调试的所有人员应事先学习熟悉运输机的结构、工作原理、安装程序、注意事项及安全操作规程；（2）对设备的各部件进行检查是否完整无缺，有无损坏，如有缺损应予以修复；（3）将安装用所有零部件运至安装地点，按预定安装位置排放整齐；（4）先将机头架主体即机头和机头垫架安装固定在一起，然后挨次将连接板、油箱的油管、动力部连接起来；（5）将链条从机头架下链道穿过，注意链条不能互相缠绕或者拧劲，圆环链焊口方向背离中板；（6）将链条穿过机头过渡槽，使过渡槽与机头架对接，并安装相应的哑铃销；（7）按类似的方法直至将中部段、机尾安装完，此间链条用连接环将链条连接，以达到足够的长度；把链条分别绕过机头、机尾链轮并在上链道将其连接，并保持较松的状态；（9）按要求将上链道刮板、E型螺栓、防松螺母安装好；（10）将下链倒上链道并安装刮板；（11）按设备总图将其余各零部件安装齐全；（12）上述安装用螺栓均需在罗纹部位涂少量的润滑脂，以便拆卸；（13）清除链道外的杂物，并检查各部份的连结件，紧固件是否紧固、可靠；（14）安装完毕后，对各部件对接螺栓进行紧固，并检查机头机尾、减速箱的油脂润滑、油位、冷却水系统的完好情况，刮板链条的敷设是否扭曲，电源和机电接线腔是否正确，确认无误后对接好机头机尾的机电进行紧链，待电站安装完好后进行单机试运转；（15）紧链步骤：1）安装好紧链器和阻链器；2）反转点动电动机；3）目测链条松紧合适时，即将转动紧链器上的手轮，同时切断电动机电源，紧链器将闸盘制动；4）用合适的链条，将刮板链封闭；5）松开制动手轮，待刮板链彻底住手运动后，取下阻链器；6）启动输送机机头或者机尾电动机，观察链条的松紧程度是否合适，普通在链轮下方有两个松弛环为宜。2、转载机（破碎机）（1）安装转载机尾；（2）敷设水平段中部槽，连接好中部槽；（3）安装破碎机；（4）安装转载机机头传动部，桥部底下根据现场需要安设木垛。（5）敷设刮板链；（6）安装电缆槽及电气系统；（7）待电站安装完好后进行单机试运转。3、液压支架（1）安设好液压泵站，对液压支架的完好情况进行全面检查，确保管路及油缸等部件的完好；用行车吊起支架并摆放好；（3）接好管路先进行单个支架调试，最后进行全面调试。4、采煤机用行车将主控箱安装在刮板运输机上并用道木垫实；（2）安装左、右行走部；（3）安装摆布摇臂及机电；（4）安装摆布滚筒；连接各部份之间的管线，装好供水管、电缆、电缆卡及护板等附属装置；（6）配齐滚筒截齿及喷嘴；（7）向各部件注入合适的油脂，注油量达到要求位置；（8）检查设备的安装质量，接通电源和水源进行单机试运转。5、电站及泵站（1）将电站及泵站在机修厂按下列顺序排放好：清水泵箱-清水泵-清水泵乳化泵箱-乳化泵-乳化泵3#移变2#移变J#移变-3#组合开关.控制台2#组合开关-1#组合开关.照明综保车，其他车没有电气设备，在井下直接安装。（工作面电站布置图见后面附图）；（2）此次设备调试供电由地面机修厂的高防开关上接出，通过各变压器，再由各起动器开关引入机电。各设备之间必须保留一定的距离（400-100Omm）,连接变压器、开关、电动机及控制电缆，液压泵、清水泵及液箱的管子都接好，把电缆、管子放平挂好；变压器、开关、机电连接好接地线和接地保护，电站各安装一个主副接地极，主副接地极间距不小于5m；（4）泵站安装2台乳化泵，1个乳化液箱，32的高压管路向支架供液，38的高压管回液。2台清水泵，1个水箱，液压软管32管路向煤机冷却喷雾供水。五、联合试运转1、确保所有设备完好并安装摆放好。2、接通所有电缆及管路挨次开机进行联合试运转。3、试运转过程中发现异常或者设备不运转时，应即将停机查明原因,待处理完好后再次联合试运转，直到所有设备均能稳定正常地运转。六、综采设备完好标准1、刮板运输机、转载机及破碎机（1）整机安装必须达到完好标准，各零部件保证齐全无变形，金属结构件无开焊、变形，所有紧固件齐全、坚固、符合要求；（2）联轴器及减速箱按要求各类油脂，各接合面、油堵等无渗漏现象；（3）整机运转平稳，无异响，机头机尾及中间段无杂物；（4）链条组装合格、松紧合适，运转中刮板不跑斜，正反向运行无卡阻现象，接链环一律使用立环，严禁使用平环连接,并上好锁紧销；（5）刮板链及E型螺栓连接正确，刮板运输的连接方向准确无误；（6）溜槽的铺设平直，搭接无误，过渡槽连接平滑；溜槽配合合适，对接时严禁砸、压，使其发生变形强迫对接；（8）机头链轮、舌板、分链器完整无损、紧固，运转时无卡阻现象；（9）转载机行走小车灵便，各部件紧固牢靠，液压管路摆放整齐；（10）拉移装置完好，管路不漏液，控制阀动作灵便不窜液；（11）破碎机运转正常平稳，无异响，三角带张力合适；（12）所有机电减速箱配合密切合适，运转无异常，各种润滑油型号、油量符合要求，冷却水系统畅通，绝缘性能好，无失爆。2、液压支架（1）提前检修好液压泵站，准备好32mm高压胶管及其连接件等；（2）操作阀、截止阀不漏液，动作灵便准确可靠；（3）液压零部件齐全，胶管罗列整齐、合理，管接头、阀件密封良好，不滴液、不窜液，不能用铁丝代替开口销或者插单腿销，达到完好标准要求;（4）支架安装完后要保证成一条直线，不扭头摆尾，架内无杂物,支架中心距1.5m,支架间距不得大于2（X）mm,并垂直于运输机；（5）金属结构件无开焊变形，立柱、千斤顶无变形损伤，活柱镀层无脱落；（6）各种销轴、螺栓齐全，安装正确，挡圈、止退方销开口销齐全；（7）液压零部件齐全，胶管罗列整齐、连接无误，管接头、阀件密封良好，不滴液窜液，不能用铁丝代替开口销或者插单腿销；（8）操作阀、截止阀不漏液，动作灵便准确，性能良好，安全阀开启压力和关闭压力不小于规定值；（9）支架在运输、安装过程中，严禁各种管路、阀件敞口，以保证液压系统的清洁；（10）乳化液泵每班由专人检修，每班有兼职人员检查维护，添加乳化油，保证乳化液配比1.53%;（11）支架调试完毕后，液压系统拆除时，首先停下液压泵站，并对液压系统进行卸载，确保在无压状态下工作。3、采煤机等电气设备（1）煤机护板齐全，对接可靠，螺栓紧固无外露现象；各种电器保护装置齐全，整定准确，动作灵敏可靠；（3）各操作手柄、按扭和机械闭锁装置齐全完整，灵敏可靠；（4）各种仪器仪表和信号装置完整无损，准确清晰；（5）开关外壳无变形、开焊、锈蚀，隔爆面符合要求，操作手柄扳动灵便，磁力启动按钮与手柄及壳盖的闭锁关系正确可靠；开关内部配线整齐、清晰，内部导线无接头，消弧罩零部件齐全、完整、无裂纹，保护装置动作灵敏可靠，严禁甩保护不用;紧固件齐全紧固无锈蚀；（8）接线整齐无毛刺，导电良好，导线绝缘无破损、老化，绝缘性能好；（9）进线嘴连接紧固并有余量，密封良好；（10）电缆悬挂整齐，松紧合适；（11）所有电器设备及接线符合防爆要求,接地系统良好；（12）所有电器设备运转良好，无异常或者不运转现象。七、安全技术措施1、安装组合开关及挪移变电站安全技术措施（1）所有作业人员必须持证上岗，并能熟练操作设备，学徒工必须在师傅的带领下作业。(2)通电前必须对所有缆线及开关绝缘进行测试，并保证绝缘等级达到规定要求。(3)通电前必须保证所有保护齐全灵敏可靠。(4)安装现场必须配备灭火器材。当发生电气火灾时，必须切断就近电源，用灭火器材灭火。(5)现场停送电必须设专人联系，专人停送；切断电源时必须悬挂“有人工作，严禁送电”警示牌，设专人看管；并严格执行停送电制度。(6)操作千伏级电气作业时，必须穿戴合格的绝缘靴、绝缘手套，备好与工作电压相符的验电器、万用表、接地线、停送电警示牌。(7)严禁带电检修或者搬迁电气设备。(8)进行127伏及以上电压作业过程中严禁单独作业。(9)安装时不得随意改动原设备的端子位序和标记。(10)安装时注意保护好隔爆面。安装完成后按照“煤矿电气设备防爆标准”进行检查验收。(11)安装完成后必须做好记录，并由现场负责人确认签字。2、安装、调试乳化液泵站安全技术措施(1)所有作业人员必须持证上岗，并能熟练操作设备，学徒工必须在师傅的带领下作业。(2)安装泵站前，必须将泵站开关停电，并悬挂“有人工作，严禁送电”警示牌。(3)不得随意调整泵站出口压力和安全阀开启压力。(4)乳化液泵站安装完毕后，方可按规定进行调试、试运转。(5)试运转前须安排专人对试运转乳化液泵进行安装质量检查验收。(6)试运转时除岗位操作人员和专业电钳工处于指定位置观察监视处、其他人员一律离开试运转设备5m以外，严禁碰摸乳化液泵、开关及泵箱。安装泵站完成后开启泵站，并做下列检查：1)泵的声音正常，泵体无渗油现象。2)压力表指示正常，出口压力正常。3)泵、机电温度正常。4)管路畅通，过滤器无阻塞。5)泵站开启过程中必须保证乳化液浓度符合要求。(8)试运转起动时首先进行点动试验2次，确保无异常现象后方可进行连续运转，连续运转时间不得少于30分钟，连续运转时应注意观察乳化液泵站有无异常响声、过热、渗漏等现象。(9)试运转时，乳化液泵、泵箱及电器开关操作严格按照煤矿操作规程中规定的程序、步骤及方法进行，严禁违章作业、违章指挥，操作人员必须服从命令。(10)送电、停电、试运转、故障检测现场必须有专人指挥，专人记录。(11)严格执行停送电制度及检修制度。(12)安装或者检修乳化泵时，必须先卸压再检修乳化泵。(13)安装、调试结束后做好记录，并由现场负责人确认签字。3、安装液压支架安全技术措施(1)所有作业人员必须持证上岗，并能熟练操作设备，学徒工必须在师傅的带领下作业。(2)液压支架到矿是整架到矿，所以只需检查各管路到连接情况，有无损坏情况，管路端口是否有阻塞等，各销子等完好情况，如果有损坏的及时更换新零配件。(3)其他零部件人工安装。(4)安装液压元件时，必须将乳化液泵停机闭锁，并设专人看护开关。(5)安装液压元件时，只准在无压状态下进行，安装时严禁将液口对准人员。(6)安装各类千斤顶时，必须使用规格相符的销轴进行连接，并安装封口销。(7)所有密封圈、U型卡使用规格必须符合规定。(8)使用行车必须遵守行车使用规定。(9)每台支架都必须做专项记录，并由现场负责人验收确认合格后签字。4、“三机”、采煤机安装安全技术措施：(1)刮板机安装1)刮板机的安装顺序为：装刮板输送机机头一装过渡槽一铺设底链、安装刮板输送机中间部份(中间槽、采煤机行走销轨、电缆槽、挡煤板)一安装机尾(采煤机安装完后)一预紧刮板链。2)按安装工序、编号挨次有序的装运。3)按照端头主架、刮板机头二者的衔接位置，将机头架、过渡槽等挨次安装起来。4)刮板机头各部件用8吨叉车运到组装位置，按照顺序罗列好，通过龙门吊对接组装，然后整体放到平板车上并捆绑好运到调试场地。5)用叉车将刮板机中间槽运到安装位置后按照顺序罗列好，然后采用人工联结的方法将所有中间槽联结起来。每装好1节溜槽必须及时将哑铃销同步安装到位。6)安装时从机头过渡槽底链道穿入拉底链的钢丝绳18.5x80米。将刮板链由机头开始挨次穿过机头架、机头过渡槽的底链道，使其裸露在过渡槽的底链道之外，再安装刮板。安装完毕后必须确保钢丝绳的两头裸露在首、末两节溜槽的底链道之外。7）输送机各链段摆布对应，链条必须严格按出厂配对的链段安装在溜槽上，确保刮板面对正确方向；每安装一节输送机槽都必须将拉底链需用的钢丝绳穿好。8）刮板机中间部份安装前将液压支架的推移千斤收到最小，支架升到2.5m高。9）在安装溜槽时按设计要求，每隔10节普通中部槽安装1节开天窗的特殊槽。10）在安装过程中，要调整好位置，使溜子平直。11）安装销、排轨一冷却水管一负荷电缆、开关及电路控制系统。2、转载机安装（1）胶带机自移机尾安装：按照转载机安装中线使用龙门吊将胶带机自移机尾安装好，安装将胶带机自移机尾油缸保护好。在胶带机自移机尾侧铺设一个木垛，用倒链将转载机机头直接置于木垛上，置于胶带机自移机尾上方，上好销子、卡环。（2）转载机的安装1）安装顺序：转载机机尾T转载机中间部份、破碎机及转载机桥身段一胶带机自移机尾一转载机机头部份2）首先将刮板机机头部和转载机机尾架及卸料槽组装，然后将转载机底刮板链从机尾架穿过，再搭接在机尾链轮上。3）从卸料槽向前逐段铺设水平段中部槽、推移槽，每装好1节溜槽必须及时将哑铃销同步安装到位，每安装一节转载槽都必须将拉底链需用的钢丝绳穿好。并将链条穿过各封底下槽。4）链环必须成对连接，严禁调换各部位的螺栓、销子，且各部必须紧固，刮板安装方向必须正确，联环接头必须紧固，链条严禁交叉。与破碎机配套时，应按要求先将破碎机的主体部份安装到位，然后将转载机中部槽与破碎机底槽相联接。5）挨次安装破碎机、凹槽、凸槽、悬空段。在安装悬空段的过程中，必须用木垛将其支实垫稳。对接好破碎机电机、减速器。6）转载机的刮板链从机头底链道入槽，与拉链的钢丝绳连接好，拉出底链与上链用接链环正确连接。预紧刮板链，使其张紧力达到要求。7）将所有挡板从机尾向机头挨次安装，并用M3（）螺栓及压板固定在溜槽上，同时拧紧挡板间联接螺栓。3、破碎机的安装（1）安装破碎机底座，并与转载机机身联接。对其状态进行检查。安装破碎机主框架（破碎腔），并与底座联接好。（2）安装破碎机破碎轴组组件。破碎轴组锤组件各零部件应先行安装调整好，再整体安装到主框架上去，并按破碎煤块高度的要求调节轴组高度。（3）安装传动位置。调整破碎机电动机位置，使大小皮带轮准确对正，各对应皮带槽在同一平面上；按要求调整磨擦离合器的磨擦副压力及所能传递的力矩。（4）安装副框架（入料腔、出料腔）及喷雾装置、润滑装置、挡帘、挡护板等。4、采煤机安装安全技术措施:（1）刮板机中间部份安装完后安装采煤机。（2）采煤机各部件安装顺序为：中间控制箱一右牵引部一左牵引部一右截割部（右摇臂、右截割机电、右滚筒）一左截割部（左摇臂、左截割机电、左滚筒）-防尘冷却系统一供电系统。（3）采煤机各部件在起吊、下放过程中,必须严格执行“地面起吊安全技术措施（4）严格按照顺序安装，必须执行运一件、卸一件、装一件的原则。（5）使用吊车协助装配左、右摇臂及左、右滚筒时，必须缓慢运行吊车。（6）对有配合要求的连接件，在装配前必须慢慢转动调整方向，严禁硬敲硬碰，以防损坏设备。（7）组装配件时，严禁强行撞击，确保组装的正确性。组装较大物件的紧固件时，严禁用手探试。5、其他注意事项：（1）安装形状不规则部件（例如：采煤机摇臂、滚筒，转载机凹槽、凸槽），必须用方木垫稳、垫平，圆形部件的两侧必须垫实、垫平。（2）安装采煤机摇臂和滚筒、转载机桥身段、转载机机头时，必须边提升边架设木垛进行支护。每次提升高度不能大于2倍架设木垛方木的高度。（3）在安装过程中，严禁用手或者身体的其他部位直接接触挪移设备，必须使用长柄工具或者专用工具挪移设备，严防浮现碰手、碰脚现象。6、“三机”试运行安全技术措施综放设备全部安装好后，应进行4小时试运转。试运转过程中做好相关记录；（2）起动输送机、转载机、破碎机，检查机头部、机尾部电动机的电流变化情况及两电动机负载分配情况。（3）检查输送机、转载机驱动电动机及减速器是否过热，如在正常负载条件下浮现过热现象，应检查原因，及时处理。（4）检查刮板链条松紧程度，目测链条与机头部传动链轮分离处，堆积松弛链环达两环以上时，则应重新张紧链条。7、地面调试安全技术措施明确现场调试安全负责人，统一协调指挥地面调试工作。（2）由分管负责人组织电气设备安装作业人员，对地面安装所有电气设施进行全面检查验收，确认没有问题后，由安全负责人下达调试命令。（3）调试过程中，现场停送电必须设专人联系，专人停送，不得由他人代替，严格执行停送电制度。（4）电工在进行千伏级电气作业时，必须穿戴合格的绝缘靴、绝缘手套，监护人备好与工作电压相符的验电器、万用表、接地线、停送电警示牌。（5）进行127伏及以上电压作业过程中严禁单独作业。（6）单机、联合试运转时，除操作、监护、联系人员外，其他人员一律离开试运转设备5米以外。（7）调试过程中需要停电时，必须将相关设备操作隔离手把打到零位并闭锁，悬挂“有人作业，严禁送电”的警示牌,并设专人看管。试送电、停电、试运转过程中，浮现电气故障检查时，严禁带电作业。（9）调试过程中，各种开关、电站严禁开盖操作。（10）所有电气调试工作必须在厂家电气工程师的指导下进行作业。（11）调试过程中，必须做到各种设备的保护装置齐全，严禁随意甩掉各种保护装置。8、单机试运转、联合试运转安全技术措施（1）普通规定1）单机试运转、联合试运转现场安全负责人为：综采工区副区长周祥龙并且是分管综采设备调试的负责人。现场指挥严格执行煤矿井下机电设备完好标准及煤矿安全规程有关电气要求。2）由分管副区长组织电气设备安装作业人员学习电气设备安装安全技术措施，停送电制度，井下电气设备完好标准，并对电气安装重点工序涉及到的质量、安全、作业方法进行技术交底。3）试运转前须安排专人对试运转设备进行安装质量检查验收，特殊是对电气设备保护整定值应再进行检查校对。4）试运转时,除岗位操作人员和专业电钳工处于指定位置观察监视处、其他人员一律离开试运转设备5m以外，严禁有人跨越溜子和碰摸各传动部位。5）试运转起动时首先进行点动试验数次，确保无卡阻现象方可进行连续运转，连续运转时间不得少于3（）分钟，连续运转时应注意观察电流，电压，电气开关，机械设备有无异常响声、过热、渗漏等现象。6）试运转前，综采工区必须向矿上提交试运转报告，经签字允许后，方可进行试运转。7）试运转时，所有设备及电器开关操作严格按照煤矿操作规程中规定的程序、步骤及方法进行，严禁违章作业、违章指挥。8）试送电，停送电、单机试运转、联合试运转、故障检测现场必须有专人指挥，专人记录。（2）单机试运转1）操作人员必须服从命令，严格执行停送电制度及检修制度。2）调整机头、机尾机电开关，要求机头、机尾远控延时起动，延时不小于0.5秒，不大于3秒。3）观察机电、减速箱的声响、温度是否正常，机头机尾轴链与齿轮啮合情况，链条松紧程度，必须有试运转记录。4）供电系统正常后，试验电站开关各种功能是否完好，试送电，检测电站、开关动作性能不少于三次，要求保护性能灵敏可靠。5）电站开关正常后，可进行单机试运行，并检测空载电流，同时点动数次，确保无阻卡现象，可连续运转。6）单机试运转不少于4小时，确认无问题后，可进行联合试运转，按生产规定的起动，停机程序进行。7）单机试运转时，必须在距离设备15米外的地方设置4名警戒，禁止人员靠近试运转设备（不包括观察设备运转情况人员及专职操作人员）。警戒人员必须由专人担任，在设备试运转结束之前不得擅自离开。（3）联合试运转1）单机试运转均正常以后方可进行联合试运转，联合试运转时须按作业规程中规定的起动和停车程序进行，起动顺序为：破碎机、转载机、刮板输送机、采煤机。起动后要空载运行4小时，每半小时记录一次电流、电压、压力、温度等参数并设专职电钳工巡视，一切正常后即可结束。2）停送电须专人联系，不得打电话或者他人传达，停送电实行监护制度。3）电工在进行千伏级电气作业时，必须穿戴合格的绝缘靴、绝缘手套，监护人备好与工作电压相符的验电器、万用表、接地线、停送电警示牌。4）进行127伏及以上电压作业过程中严禁单独作业。5）刮板链预紧，电气设备测试检修情况下，需要停电的，必须将操作隔离手把打到零位，上好闭锁，挂”有人作业，禁止合闸”警示牌或者设专人看管。6）试送电、停送电、试运转浮现电气故障在检修测试过程中，严禁带电作业，特殊是各种开关，电站不许开盖操作，严格执行监护制度，同时必须正确使用测试仪表，选择合适的挡位和量程。7）保护整定报矿机电部审查。8）值班电工必须严格执行以上措施，并且不得随意甩掉各种保护装置。9、地面调试、安装设备安全技术措施吊车、行车司机作业前必须对吊车及行车进行全面检查，符合运行条件后方可开车作业。（2）进入设备装卸地点的所有人员必须戴安全帽。起吊综采设备的专用工具必须进行严格质量检查、验收,不合格的工具严禁使用。（3）每次起吊设备前必须由当班班长对起吊器具进行全面检查，不合格（如不完好的倒链及损伤、变形或者磨损的钢丝绳、勾、链环、大链等）严禁使用，必须当班淘汰收掉。设备起吊前必须先试吊，试吊高度到100mm时住手起吊，检查所有起吊用具,确认安全无误后方可继续起吊。起吊设备过程中设备下方及周围5米内严禁有人员作业、逗遛或者行走。（4）起吊钢丝绳必须按设计选用，起吊绳扣直径不小于24.5mm。（5）起吊设备钢丝绳的破断拉力必须达到被吊物件分量的6倍。倒链起吊能力必须大于设备分量的1.5倍，吊具的提升能力必须与起吊物的分量相匹配；严禁超载起吊。起吊拉移设备时，严禁将钢丝绳拴在推移千斤顶上。（6）起吊的具体过程：指挥人检查起吊用具一拴好调向绳一挂好钩头后由指挥人示警预紧绳一警戒人员检查作业范围一警戒人向指挥者发出起吊信号指挥者下达起吊命令（7）起吊重物时,必须有专人指挥,严禁多人指挥。指挥起吊作业的信号要统一、明确，（8）信号要准确。一声：设置警戒；二声：撤离人员；三声：准备起吊；然后起吊工与吊车司机配合默契，开始起吊。（9）所有工作人员站在安全位置,严禁任何人在起吊物下行走、站第15页共25页立或者作业。设备在起吊、安装过程中,对易损部位要妥善保护以防损坏。(10)安装过程中,要专人观察吊索、起吊物及起吊架等安全情况，发现隐患，必须即将住手作业，进行处理。起吊不合格的用具(如不完好的倒链及损伤、变形或者磨损的钢丝绳、勾、链环、大链等)必须当班淘汰，严禁再次使用。(11)起吊、下放设备时必须缓慢开动行车、吊车。组装较大物件的紧固件时，严禁用手探试。(12)地面起吊、装卸、运输设备时，所有岗位操作人员必须持证上岗。(13)吊车司机必须精力集中，服从指挥。(14)夜间作业时，作业地点照明必须充足，否则不许作业。10、地面卸车安全技术措施(1)装载设备的车辆到达指定的卸车地点时，所有作业人员必须先撤离到安全地点，待车辆停稳后，方可卸车。(2)卸车人员上车时车辆不得开动。(3)卸车人员摘、挂钩时吊臂及装载设备的车辆必须住手运动。(4)卸车人员摘、挂钩时应避开吊臂及起吊重物的下方。(5)卸车人员挂钩完毕后，除了留一位人员在车上观察起吊状况、指挥设备起吊外，其余卸车人员必须离开装载设备的车辆。指挥设备起吊人员必须待在远离被起吊设备且不影响观察起吊状况、指挥设备起吊的地方。(6)被起吊的设备落地停稳后卸车人员方可进行摘钩。(7)必须指派有经验、反映敏捷的职工担任卸车人员。(8)夜间作业时，作业地点照明必须充足，否则不许作业。(9)卸车时，必须有专人指挥，信号要准确可靠，所有工作人员站在安全位置，严禁有人在起吊物下行走,站立或者作业。11、地面起吊安全技术措施(1)进入设备装卸地点的所有人员必须戴安全帽。起吊综采设备的专用工具必须进行严格质量检查、验收，不合格的工具严禁使用。(2)每次起吊设备前必须由当班班长对起吊器具进行全面检查，不合格(如不完好的倒链及损伤、变形或者磨损的钢丝绳、勾、链环、大链等)严禁使用，必须当班淘汰回收。设备起吊前必须先试吊，试吊高度到100mm时住手起吊，检查所有起吊用具,确认安全无误后方可继续起吊。起吊设备过程中设备下方及周围5米内严禁有人员作业、逗遛或者行走。(3)起吊钢丝绳必须按设计选用，起吊绳扣直径不小于24.5mmo(4)起吊设备钢丝绳的破断拉力必须达到被吊物件分量的6倍。倒链起吊能力必须大于设备的1.5倍，严禁超载起吊。(5)起吊重物时，必须有专人指挥，信号要准确可靠,所有工作人员站在安全位置,严禁任何人在起吊物下行走、站立或者作业。(6)设备在起吊、安装过程中，对易损部位要妥善保护以防损坏。(7)安装过程中，要专人观察吊索、起吊物及起吊架等安全情况，发现隐患，必须即将住手作业，进行处理。起吊不合格的用具(如不完好的倒链及损伤、变形或者磨损的钢丝绳、勾、链环、大链等)必须当班淘汰，严禁再次使用。(8)吊车司机必须精力集中，服从指挥，并持证上岗。(9)夜间作业时，作业地点照明必须充足，否则不许作业。(10)起吊、下放设备时必须缓慢开动天车、吊车。组装较大物件的紧固件时，严禁用手探试。12、叉车使用安全技术措施(1)叉车司机必须精力集中，服从指挥，并持证上岗。(2)叉车司机在装、卸、运输设备过程中必须认真观察作业场所周围人员作业情况及设备码放情况，发现有人作业时必须及时停车并发出信号，惟独在作业人员离开作业场所到达安全地点后方可继续工作。(3)所有作业人员因避开叉车装、卸、运输设备的作业地点，不得从叉车运行路线的前方或者后方穿行。(4)叉车在装、卸设备时，必须缓慢操作。(5)叉车在装、卸设备时,必须有专人指挥,信号要准确可靠,所有工作人员站在安全位置。13、综采设备地面拆除安全技术措施主要危(Wei)险源：拆除前未对设备编号;小件未分类装箱，没有标记清晰;设备拆除未按规定顺序操作;设备起吊未严格执行本措施中“起吊安全技术措施”；设备装车不符合相关规定;人工集体配合作业时(抬运设备、管路等)，步调不一致，人员精力不集中。1、准备工作(1)拆除前按先后顺序对设备编号，并标明大件设备的装车、运输方向。(2)备用一定数量的工具箱、小麻袋，对解体设备零部件分类装箱，清点管理，并标明所装设备零部件数量及型号，班班交接，并及时交回综采设备库以防丢失。(3)设备地面拆除采用平行作业的方式进行。地面安装期间形成的暂时供液、供水和供电系统全部拆除。(4)设备拆除顺序:电气设备一转载机、破碎机一采煤机一泵站一支架一刮板输送机。(5)挪移变电站、组合开关、乳化泵站、喷雾泵站，只拆除附属连接装置，连接电缆及液管。(6)设备拆除必须在厂家工程师的指导下进行。2、支架拆除的安全技术措施(1)拆除顺序：支架供电、供液系统及控制系统一端头支架一排头支架一中间支架一排头支架。(2)液压支架均为整架起吊，起吊时，必须将液压支架降到最小支护高度、顶梁水平。拆除液压管路前，必须对其进行卸压作业。(3)支架拆除方法：用起吊设备将支架整架起吊至指定地点，通过支架搬运车运至井下安装。在支架落地前，通过拴在支架上的麻绳预先将支架方向调正。(4)支架供液、供水及控制系统各种管线、阀拆除后，必须设专人分类装箱保管，清点验收。(5)拆卸时，对设备各种管线、阀组不得进行强拆硬卸，凡损坏者，要追究其责任，严肃处理。(6)作业过程中，注意对管路、千斤顶的接口进行保护，使用相配套的封口盖进行封口。(7)支架码放前，必须把顶梁升平。(8)支架在起吊、下放、调向过程中,必须严格执行“地面起吊安全技术措施3、刮板运输机、转载机、破碎机的拆除的安全技术措施(1)刮板输送机的拆除A、拆除顺序:冷却水管及电缆一刮板输送机机尾(头)及其传动部一刮板输送机刮板链T中部槽和电缆槽一拆运机头过渡槽。B、拆除方法先将刮板输送机水管、缆线拆除后，再挨次拆除连接哑铃销、定位销、刮板输送机框架。(b)刮板输送机机头各部件用8t叉车运到设备库，按照顺序罗列好。（C）拆除时，先将刮板链上链拆开，通过钢丝绳J18.5X2Om与刮板链连接，使用叉车将刮板链由机头开始拉出底链道。（d）链条拆除后，必须严格按出厂配对的链段装箱，框架和溜槽拆除机头向机尾逐节进行。严禁调换各部位的螺栓、销子。（e）拆除刮板输送机机头、转载机及转载机桥身段时，使用叉车将溜槽运回综采设备存放场地，码放整齐。（2）转载机的拆除A、拆除顺序：转载机机头一胶带输送机机尾一转载机中间部份、破碎机及转载机桥身段一转载机机尾B、转载机在解体前,首先在桥身段下合适位置使用松木架设“井”字形木垛支撑桥身段，木垛间距Lom。然后使用起吊设备起吊，将机头、溜槽挨次拆除。C、拆除转载机刮板链的E型螺栓，将刮板链上链拆开，使用叉车通过钢丝绳§18.5x2Om与刮板链连接，将转载机底刮板链从机尾过渡槽及机尾架中板下拉出。然后将转载机机尾过渡槽拆除，D、拆除后链环必须成对，严禁调换各部位的螺栓、销子。拆除破碎机时，应按要求先将破碎机的主体部份解体，然后将转载机底水平段中部槽及破碎机底槽拆除。E、挨次拆除凸槽、倾斜槽、凹槽，在拆除倾斜槽的过程中，必须用木垛将其支实垫稳，然后拆除破碎机电机、减速器。（3）破碎机的拆除A、使用起吊设备吊拆除破碎机各部件。拆除破碎机底座，破碎机主轴轮锤组件。B、拆除副框架（入料腔、出料腔）及喷雾装置、润滑装置、挡帘、挡护板等。（4）刮板输送机、转载机、破碎机各部件在起吊、下放、调向过程中,必须严格执行“地面起吊安全技术措施工4、采煤机拆除的安全措施拆除顺序：供电系统一防尘冷却系统一拆除液压拉杆及液压螺栓一左截割部（左摇臂、左滚筒）一右截割部(右摇臂、右滚筒)T右牵引箱、左牵引箱一中间控制箱(2)拆卸前首先将场地清理干净，发现隐患，应及时处理，否则不许施工。所有的水管、油管接头必须用塑料布包扎，以防脏物进入管内。(3)对所拆的螺帽、喷头、管接头及小油管、水管等小零部件必须设专人清点验收，装箱保管。(4)拆卸设备时，严禁对设备进行强拆硬卸，凡是由于操作不当导致设备损坏者，必须严格处理。(5)拆卸时，必须按照顺序进行，拆一件，装一件，运一件，不得随意乱拆。(6)各部件在起吊、下放、调向过程中,必须严格执行“地面起吊安全技术措施5、电缆拆除安全技术措施(1)拆除高压电缆前，首先将挪移变电站低压开关断电，然后将高压负荷开关断电，再将设备库高压开关柜断电，悬挂“有人工作，严禁送电”的警示牌，将高压连接器断开，并进行验电，放电。高压电缆，千伏级电缆和低压电缆全部拆掉装箱。(2)拆除时，必须3人(专职电工)以上配合作业，拖缆人员必须统一号令，相互协调、步调一致。(3)拆除高压电缆过程中，必须由现场施工负责人现场指挥。(4)拆除过程中，严禁强拆硬卸，损坏高压电缆。(5)拆除时必须严格执行停送电制度。6、高压胶管拆除的安全技术措施(1)拆除乳化液高压胶管前，首先将乳化液泵站住手，然后将泵站开关停电闭锁。(2)关闭乳化泵站出液截止阀及各支架总进液截止阀，进行卸压作业。操作阀操作支架护板，看支架护板是否动作确认高压胶管内无余压方可进行拆除工作。(3)在拆除高压胶管时，使用一块废旧胶带压在液压阀或者胶管接头上，缓慢松动管路接头，释放阀及管路内的压力。然后拧松螺栓,取下损坏部件，进行更换。严禁操作人员将头部挨近液压阀及胶管接头及严禁带压作业或者将液管口对人。7、设备装车的安全技术措施(1)装车必须由专人指挥，指挥人员要负责装车的安全、装车的次序、方向和数量。(2)设备装车必须固定可靠，重心要正，误差不超过50mm。严禁超高、超重、超长、超宽、不稳固。(3)装车时，装车指挥人员必须站在合适位置，并且口令、手势正确，与司机配合默契。装好后，必须固定牢靠。(4)装好后在运输前，司机及跟车人员共同对紧固、捆帮情况、装车次序、装车数量、装车高度和宽度进行一次全面检查，确认安全无误后方可开车。8、其它(1)综采设备拆除时，现场必须由专人指挥，分工明确，责任到人。(2)拆卸前首先将场地清理干净，发现隐患，应及时处理，否则不许施工。(3)拆卸时，必须按照顺序进行，拆一件，运一件，严禁乱拆和无秩序工作。(4)对所拆卸的小零部件(如销子、螺丝、螺母等)，必须设专人分类装箱或者装袋保管，清点验收后进行移交保管。(5)拆除形状不规则部件(采煤机摇臂、滚筒和转载机起坡段槽)，必须边提升边架设木垛进行支护，用方木垫稳、垫平。圆形部件的两侧必须垫实、垫平。(6)在拆除过程中，严禁用手或者身体的其他部位直接接触挪移设备，必须使用长柄工具或者专用工具挪移设备，严防浮现碰手脚或者挤伤手脚现象。(7)拆除设备时，作业地点IOm范围内任何人员不得工作、逗遛，以防钢丝绳拉断或者设备坠落伤人。(8)各电缆拆除前，电工在电缆的两端用明显的字样标识,标明电缆用途、规格、长度等(9)水管、缆线采用人工搬、抬、运的方法拆除。作业时，必须号令统一，相互协调、步调一致，配合默契。(10)装卸水管管路时，要配足人员、现场负责人统一指挥。抬水管时要先后协调一致，同抬同放，不得乱扔乱放，以防止伤人。每根水管不少于4人，每2人一组沿管路长度均匀罗列，用木杠和棕绳抬运。管路离地面高度200mm,不许上肩抬运。所有作业人员必须注意脚下路线。抬放管路时,人员必须同起同落，手或者胳膊应躲开管路底部，轻起轻落，以防止管路掉落发生意外事故。13、其它安全技术措施1、严禁人员在调试区内随意乱走,在采煤机及三机调试时,人员行走必须从支架人行道上行走,严禁从溜子道行走。2、凡遇雨天,综采工区必须提前用蓬布对所有电气设备及各设备的电气部份进行遮雨保护,以防电气设备受潮。3、设备安装、调试期间，地面各种缆线及液管必须布置整齐、美观，不允许浮现交织缠绕的现象。4、1604综采工作面电气设备放到户外场地后，综采工区必须每班派专人看护，以防小件丢失。5.在使用行车、叉车和综机设备试运行时，现场各作业人员必须做到：“先检查，后工作；先排除隐患，后开工；不安全不作业”制度。6.综采工区要保证调试区清洁卫生，每天派人对场地内的文明卫生进行清理。7.严格执行好手指口述安全确认工作。8.严格执行三大规程、能化公司、矿发和机电部相关规定及措施。安全管理文书整理范文，仅供参考!日期:单位：
