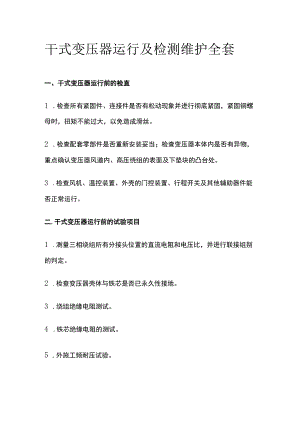

干式变压器运行及检测维护全套.docx

干式变压器运行及检测维护全套一、干式变压器运行前的检直1 .检查所有紧固件、连接件是否有松动现象并进行彻底紧固，紧固铜螺母时，扭矩不能过大，以免造成滑丝。2 .检查配套零部件是否重新安装妥当；检查变压器本体内是否有异物，重点确认变压器风道内、高压绕组的表面及下垫块的凸台处。3 .检查风机、温控装置、外壳的门控装置、行程开关及其他辅助器件能否正常运行。二.干式变压器运行前的试验项目1 .测量三相绕组所有分接头位置的直流电阻和电压比，并进行联接组别的判定。2 .检查变压器壳体与铁芯是否已永久性接地。3 .绕组绝缘电阻测试。4 .铁芯绝缘电阻的测试。5 .外施工频耐压试验。6 ,有载调压变压器应根据有载调压分接开关使用说明书做投入运行前的必要检查和试验。三、干式变压器运行注意事项1.变压器投运前，应根据电力网电压测试值，按其铭牌和分接指示牌将其分接片（对有载调压变压器将有载分接开关）调到合适的位置。如变压器输出电压偏高，在确保高压一次侧断电的情况下，将分接头的连接片往上（1档方向）调；如变压器输出电压偏低，在确保高压一次侧断电的情况下，将分接头的连接片往下（5档方向）调。如为升压变压器，则正好与上述相反。2 .变压器投运前，应检查和确认变压器及其保护装置是否具备带电运行条件。一般送电3次，第一次送电间隔时间不少于IOMin,其余送电间隔时间不少于5Min,送电前检查项目：1）螺栓紧固情况和铁芯上是否有金属异物；2）绝缘距离是否符合送电标准；3）电器功能是否运行正常；4）连线是否正确；5）摇各部件绝缘是否符合送电标准；6）器身有无凝露现象；7）外壳有无可使小动物进入的漏洞（特别是电缆进线部位）；8）送电时有无放电声。3 .变压器有温度控制箱或温度显示仪时，请参看其使用说明书先将其单独调试运行正常，将变压器投入运行后再将温度控制箱或温度显示仪投入运行。4 .变压器应在空载时合闸投入运行，其合闸涌流峰值可达8-10倍额定电流；变压器的速动保护设定值应大于涌流峰值。5 .变压器投入运行后，所带负载应由轻到重，且随时检查变压器有无异响，禁止盲目一次性大负载投入。6 .干式变压器负载运行应参照国标干式变压器负载导则和干式变压器相关技术参数。7 .干式变压器运行监视应经常监视温控显示仪表的显示值，其抄表次数由现场用户规定；当干式变压器通过额定电流运行时，应及时做好记录；在最大负载运行期间，监视三相电流，通过调整负载保持其平衡。8 .备用变压器具备随时投运的条件，长期停用时应定期维护、充电和启动冷却装置。9 .变压器投运时先空载投电源侧；停用时先停负载侧，再停电源侧。10 .变压器停止运行后，应注意防水、防潮和防污染。11 .变压器明显受潮或进水时，在投运前应先进行干燥处理，使绝缘电阻符合要求。四.干式变压器日常检查及维护1.为了保证变压器正常运行，必须对其进行定期检查和维护。在干燥清洁的场所,每年进行一次检查,而在可能有灰尘或化学烟雾污染的场所,每3-6月进行一次检查。2.干式变压器运行中的维修及维修项目应综合分析各种因素来确定。运行中应按规定检查外观，确认其处于正常运行状态，若发现异常，应及时退出运行并进行处理。日常检查项目有：(1)变压器的运行状态、电流、电压、负荷、频率、功率因数等有无异常。(2)变压器温度有无异常。这是日常检查项目中很重要的一项，在进行温度测量时首先必须确保测量仪表本身的准确性。(3)风机和冷却装置有无异常。除确认风机和冷却装置声音外，还需确定有无振动和异常温度。(4)引线接头。根据示温涂料变色和油漆判断引线接头和电缆母线有无过热。(5)有载分接开关触头等有无过热和异常。(6)变压器外观。变压器绕组、铁芯等是否有附着脏物级及污染现象。(7)绝缘件、绕组外观。绝缘件、绕组表面有无碳化和放电痕迹，是否有龟裂。(8)声音。变压器有及附件有无异常响声和振动。(9)气味。温度高时绝缘有无烧焦，发出臭味。(10)外壳检查。确认是否有异物进入壳内，是否有雨水滴入和其他污染。外壳内有无共振音，有无接地不良引起的放电声。3 .检查时，如发现过多的灰尘聚集，则必须清除，以保证空气流通和防止绝缘击穿。特别要注意清洁变压器的绝缘子、下垫块的凸台处以及高压绕组的表面，并使用干燥的压缩空气(2-5个大气压)吹干净通风气道中的灰尘。4 .检查变压器本体上的紧固件、绝缘件是否松动，导电零部件有无生锈、腐蚀及碳化现象。5 .干式变压器运行若干年(一般建议5年)后，需通过进行绝缘电阻及直流电阻的测试来判断变压器能否继续运行。6 .干式变压器在投入运行之后，每隔一定时间(每年至少一次)应进行一次停电检查，检查项目为：(1)干式变压器各部位有无尘埃堆积，有无生锈现象。(2)1岛空、温度显示值准确度，记录曾出现过的最高温度。(3)接头及各导电部位是否过热、松弛现象。(4)风机冷却装置是否能按设定值可靠运行。(5)各部分绝缘是否有变色、脱层、龟裂。(6)检测干式变压器接地系统：接地导体有无损伤、断裂，连接头是否松驰、损坏；逐点检测整个接地系统是否坚固可靠；检测变压器及其配电系统。五.干式变压器运行的非正常现象及处理1.变压器运行中有下列情况之一出现时，应立即停运尽快设法消除：(1)响声异常明显增大或存在局部放电响声。(2)发生异常过热现象。(3)冒烟着火。(4)当发生危及安全的故障而其保护装置拒绝动作。(5)当附近设备着火、爆炸或发生其他对变压器构成威胁的情况。当上述情况发生时，若有备用干式变压器应尽快投入运行。2 .变压器温升超过规定值时，应按下列步骤检查处理：(1)当同时装有温度控制和温度显示装置时，可分别读取其温度显示值，判断测温装置的正确性。(2)检查变压器的运行负载和各绕组的温度，并与运行记录中同一负载条件下的正常温度进行比较核对。(3)检查变压器冷却装置或变压器室的通风情况。当温度升高的原因是由于风冷装置的故障时，可按现场规程的规定，调低变压器的运行负载，使变压器的温度下降。(4)在正常负载和风冷条件下，变压器温度不正常且不断上升，并已证明测温装置指示值正确,且认为变压器发生内部故障时,应立即停运。(5)当变压器在超铭牌电流方式下运行时，温升示值超过最高允许值时，应立即降低负载。3 .干式变压器在低负载条件下运行,温升较低时，风机不投入运行。4 .铁芯多点接地而接地电流较大时，立即进行检修处理，在缺陷消除前，采取措施将电流限制在100mA左右，并加强监视。5 .系统发生单相接地时，监视消弧线圈和接有消弧线圈的变压器的运行情况。6 .变压器在保护动作跳闸时，应根据以下因素作出判断：(1)保护及直流等二次回路是否正常。(2)温控和温显装置的示值是否一致。(3)外观上有没有明显反映故障的异常现象。(4)输出侧电网和设备有没有故障。(5)必要的电气试验结果。(6)其它继电保护装置的动作情况。7 .变压器跳闸和着火时应按下列方法处理：(1)变压器跳闸后经判断不是由内部故障而引起，可重新投入运行；否则需要做进一步检查。(2)变压器跳闸后停用风机。(3)变压器着火时，立即断开电源，停止风机装置，并迅速采取灭火措施。
