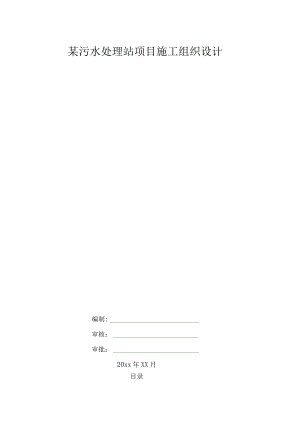

某污水处理站项目施工组织设计.docx

某污水处理站项目施工组织设计编制:审核：审批：20xx年XX月目录第一章、编制依据及原则41、编制说明42、编制依据53、编制原则5第二章、施工布署、总进度安排及总形象进度示意表61、工程概况62、工程特点-63、施工顺序一一-74、总进度安排75、施工进度计划76、施工准备工作7第三章、主要分部分项的施工工艺方法101、施工测量102、土方工程103、地基处理与桩基工程114、砌筑工程135、混凝土结构工程-T46、装饰装修工程187、屋面工程238、门窗工程259、电气工程2710、水暖工程3211、污水处理设备安装3412、脱硫除尘设备安装5213、架子工程6914、闭水试验3915、特殊及关键部位的施工技术措施7016、成品保护措施7017、新技术、新工艺应用措施72第四章、施工组织及主要劳动力、材料、施工机械设备安排一741、工程目标742、施工组织设置743、项目管理机构配备情况表744、主要劳动力安排805、主要材料进场计划816、主要施工机械设备需用量计划817、其他辅助说明资料83第五章、保证安全、质量、工期、文明施工等的技术措施-841、工期保证措施842、质量保证措施883、消除质量通病措施964、冬季施工措施975、安全保证措施1006、现场文明施工措施1057、环境保护及防扰民措施1088、杨尘治理措施1099、地上管线及地上地下设施的加固措施110第六章、临时设施及平面布置1121、临时设施规划1122、现场用电、用水规划112第七章、售后服务措施115第八章、施工平面布置图117第九章、施工进度计划表117第一章、编制依据及原则1、编制说明本项目为某有限公司年产10万千升某工程中的公用工程、污水处理站及烟尘脱硫工程的废气处理系统总包，地处鹿泉市龙泉路以北、石柏大街以西。由中国轻工业广州设计工程有限公司、某中佳勘察设计有限责任公司设计。根据有关资料及该工程特点，结合我公司施工的构筑物、建筑物的施工经验及技术设备情况编制本工程施工组织设计，本设计重点阐述施工组织、施工部署、施工进度、土建、安装施工方案、施工方法、季节性施工措施以及保证工期、质量、安全文明施工等技术措施。本施工组织设计针对本工程进行编制，仅供投标用，待中标后将按施工图编制详细的施工组织设计。2、编制依据2.1 设计图纸'2.2 国家现行建筑工程施工验收规范及验评标准2.3 3现场条件及同类工程施工经验2. 4某有限公司年产10万千升某工程公用工程、污水处理站及烟尘脱硫工程的废气处理系统总包招标文件2. 5企业标准3、编制原则2.1 加强施工过程中的质量控制，确保工程质量等级达到合格。2.2 科学、合理的安排施工顺序及施工进度，保证工程顺利完工。3. 3合理规划施工平面，搞好文明施工，树立企业良好形象。3. 4结合同类工程施工经验，确保售后服务达到甲方满意。第二章、施工布署、总进度安排及总形象进度示意表1、工程概况1.1 工程名称：某有限公司年产10万千升某工程公用工程、污水处理站及烟尘脱硫工程的废气处理系统总包。1.2 招标文件编号：1.3 建设规模：1 .3.1公用工程:钢筋混凝土框架结构1层,楼房高度7.45-8.95,建筑面积1728m2,主要为水处理间、变电站、冷冻站和气体站。内外装饰主要为涂料。其北面为清水池，钢筋混凝土结构，池底埋深-5.5m,容量约600立方，内外设防水砂浆抹面。2 .3.2污水处理站：钢筋混凝土框架结构2层，楼房高度3.45m,建筑面积1068.5m2.使全厂污水处理的场所，包括实验室、初沉池、二沉池、好氧池等。建设主要为设备考虑，装饰装修比较简单。1.3.3公共厕所:钢筋混凝土框架结构1层，高度3.45,建筑面积96m2o1.3.4烟尘脱硫工程的废气处理系统主要为设备安装工程，有脱硫塔，详见设计方案。1.3.5由于地质条件不好，该工程基础都需要处理，其中污水处理站、清水池和公用工程间采用水泥土桩复合地基，其他采用灰土换填法。基础主要为独立基础。2、工程特点2.1 工程量大、交叉作业多：本工程工程量大，施工人员多，安装与土建交叉作业多，要做好各种材料、设备和成品的保养及保护工作，并加强冬季的施工措施，合理组织、科学调度，保证工期质量目标的实现。2.2 工期紧：根据招标文件，本工程总工期为90天，但我公司本着为用户负责，使建设资金尽早发挥效益使工程早日投入使用，将以一流的管理和一流的施工采取有效措施力争缩短工期。3、施工顺序挖土一地基处理一基础一主体结构一砌砖一装饰,在主体结构或设备基础完成后，进行设备安装，主要设备一辅助设备一管道连接一辅助电气一单机调试一联动调试。4、总进度安排工程从20xx年12月20日开始施工，20xx年3月18日竣工，日历天数90天。5、施工进度计划详见附图“某有限公司年产十万千升XX工程污水处理站、公用工程间、烟尘脱硫系统施工总进度计划”附后。6、施工准备工作6.1人员组织由于本工程结构复杂，工期紧，根据我公司程序文件中的要求，我公司选派富有此类工程施工经验的施工管理人员组成本工程的项目经理部，项目经理部主要组成人员具有相应专业资质，持证上岗。项目经理由具有国家一级项目经理资质的优秀项目经理担任，技术负责由高级工程师担任，并多年从事多种结构形式工程的技术工作。组成项目经理部的各级管理成员，均选用本公司内具有较高专业素质和施工经验的管理人员，具有很强的战斗力。6.2技术准备开工前，组织有关技术人员对各项施工文件和有关资料进行认真研究，对施工现场进行认真考察，对业主提供的水准点和坐标点进行核对和保护，根据现场调查和施工图纸，编制施工组织总设计，对每一个具体的单位工程制定详细的施工方案，并编制好作业指导书，进行图纸会审，编制施工预算，合理安排场地，做好现场道路并做好排水等技术准备工作。6.3施工用水及消防以满足生产和消防用水为主，现场沿道路布设主管道，在施工区和生活区设置阀门以供消防、施工和生活用水。6.4施工用电现场施工用电采用三相五线制，沿厂区道路边埋电缆地下敷设，主要用电为混凝土输送泵、钢筋加工机械，垂直运输机械等。现场提供已足够的变压器一台，为防止临时停电，备用200KW的发电机组一套。6.5施工道路根据厂区整体设计，进场后要按平面布置图修建临时道路，与原有道路形成环形回路。其它各项附房所用支路，用炉渣或灰土铺设4米宽。6.6施工机具准备施工机具包括钢筋加工，设备安装，水平、垂直运输，起重机具及其他施工大型配套设备。（详见主要施工机具设备表）6.7劳力准备公司将调集技术熟练的各专业施工队伍组成本工程的施工作业队伍。劳力动态调配详见劳力计划。6.8物资准备开工前做好物资准备工作，对工程材料的来源进行考察、落实,以便根据工程需要及时采购，组织好工程所需的机械、工具、材料和临时设施所需各类物资。6.9资金准备准备充足的启动资金，确保本工程正常进行，并设本工程的专用财务帐号，以便做到专款专用，保证工程按期完成。第三章、主要分部分项的施工工艺方法1、施工测量以书面形式接受业主给定的工程坐标点及水准控制点后，将其引测至施工现场，建立厂区内控制网且达到±0.3mm的精度，确定各单位工程的定位和标高，并对各控制点采取有效措施加以保护，将所有测量结果提交给项目监理。将各单位工程的主要轴线控制点引出建（构）筑物以外的适当地点，以供施工过程的测量和检查之用。施工过程中要根据控制点经常对单位工程轴线和高程进行校对，并与原始点进行校对，以免出现施工误差。施工中测量实行复测制，测量员施测完毕后，由项目工程师组织工长和质检员进行复测。各项测量均做详细记录，开工前的工程定位测量还应有监理工程师、质量监督部门的签字后方可开工。施工测量仪器及工具均在检定有效期内，按规定使用测量仪器，不准随意更换。施工过程中进行一系列的沉降观测，地点由项目监理指定，参照点及定位标记由项目监理指定。2、土方工程开挖所用的机械为反铲式挖掘机，配备相应数量的自卸式汽车运±o弃土运至业主指定的地点，回填土应预留，经与业主和监理单位协商后存放现场或场区附近，边坡按规定放坡，防止出现土方塌陷，开挖前由放线人员放测出构筑物的开挖外边线，为防止扰动持力层，应预留200mm厚的土层，随挖掘机开挖的同时，由人工清土至设计标高。清土完毕后，应进行人工钎探和水泥土桩施工。人工钎探，杆长2.1m,布点间距2m,成梅花形布置，认真按顺序编号，做好钎探记录，进行数据分析，发现问题及时与业主、监理等有关单位协商解决。开挖完成后，基坑周围设防护栏杆，用钢架管组成，立杆间距2m,高l2m,设两道水平杆，并刷上黑黄相间的醒目标志。回填的土料首先考虑挖出的原土，并且土质符合要求，分层夯实,并定点取样，测定夯实系数。回填管沟时,为防止管道中心线位移或损坏管道，应用人工先在管子周围夯实，并应沿管道两边同时进行，直至管顶50cm以上，在不损坏管道的情况下，方可采用机械回填和压实。3、地基处理与桩基工程3. 1技术准备（1）制定各工序技术措施，组织技术交底。（2）做好工料分析（3）确定施工中各项实验内容及检测方法。根据施工预算的材料分析及施工进度计划，编制原材料计划，并组织物资材料的采购工作，同时及时组织前期的周转材料及半成品进场，以确保工程施工的顺利进行。材料进场后，由材料员安排适合的场地分类贮存，并定期检查材料的状况。3. 3施工工艺流程桩位放点成孔分层填料分层夯实I在司一I自检I将士运送至碎ff拌合一运送要夯实孔边土4. 4施工技术要求(1)桩位允许偏差0.25D;(2)孔径允许偏差-2Omn1；(3)孔径垂直度偏差1.5%；(4)材料：矿渣硅酸盐32.5MPa水泥技术指标符合规范要求；土料有机质含量W5%,不含冻土，含水量为最优含水量±2%,搅拌后用碎土机打碎。(5)混合材料拌合均匀后方可使用，按要求拌合好的水泥土料2小时内要用完4、砌筑工程4.1 原材料：防火墙及墙体防潮层以下采用烧结页岩实心砖，砖墙采用MUlO砖和MlO混合砂浆砌筑，外墙防潮层以下采用MU15砖和MlO水泥砂浆。原材有出厂合格证和试验报告，砂浆满足砌筑250m3和每一层做一组试块的要求。4.2 轴线：由测量预先打出墙体轴线和标高线，以及墙外轮廓线,严格按设计施工，不受其它外界环境的影响，轴线位移不超过IOmm。4.3 砂浆：本工程采用水泥砂浆或混合砂浆，严格按比例计量。为了施工方便也可换算为体积比后施工。砂采用中砂，全部过筛，不含草根等杂物，含泥量不超过5%。4. 4砖墙砌筑：根据所弹轴线和边线，进行摆砖，排出灰缝宽度适当安排洞口、隔墙位置，在同一墙面上各部位组砌方法统一，并使上下一致。砌墙前先立皮数杆，皮数杆上划有砖的厚度，灰缝厚度，立于墙角及交界处，间距不超过15m,皮数杆上挂线找平垂直度。砌筑形式采用“一顺一丁”砌法，灰缝厚度IOm叫最小不小于8mm,最大不超过12mm。灰缝饱满不小于85%,竖缝采用挤浆。采用“三一”砌法，即“一铲灰、一块砖、一揉压”操作方法。单砖墙采用外挂线,里皮用眼找齐。宽度超过300三的洞口砌成平拱或加过梁，每天砌筑高度不大于1.8mo5. 5本工程砌筑墙压筋预埋方式。4.6圈梁、构造柱：凡墙长超过5米加设构造柱，墙高超过4米设置圈梁，柱筋上下锚入梁中。构造柱的做法：构造柱在砌筑前，先根据设计图纸将构造柱位置进行弹线，并把构造柱插筋处理顺直。砌墙时与构造柱联结处砌成马牙槎，每一个马牙槎沿高度方向的尺寸不宜超过30CM。5、混凝土结构工程5. 1钢筋工程5. 1.1材料要求钢筋进场时需附带钢筋材质单，并且应分炉批号进行性能检验，如不能满足规范要求，可取双倍数量的试样检验，仍不合格的，则应作为不合格材料清除出场。5. 1.2钢筋加工钢筋加工的形状、尺寸必须符合设计要求，表面应洁净，无损伤、油渍，漆污和铁锈应在使用前清除干净。钢筋应平直，无局部曲折，采用冷拉方法调直钢筋时，I级钢筋的冷拉率不宜大于4虬I级钢筋的末端作180度弯钩，平直部分的长度不少于直径的3倍。箍筋的末端应作弯钩，形式符合设计要求，弯钩的弯曲直径不小于箍筋直径的2.5倍，平直部分的长度不应小于箍筋直径的10倍。部分11级钢需焊接时，用闪光对焊，焊接接头距钢筋弯折处不应小于钢筋直径的10倍，且不宜位于构件的最大弯矩处。5. 1.3钢筋排架的制作和安装为保证底板钢筋的稳固性和池壁两侧钢筋排距的准确，在底板双层钢筋网片及壁两侧钢筋之间设置钢筋排架，排架单独设置。在绑扎完底板的下层网片筋后安装排架，当底板筋直径为16或更大时，排架间距不超过60cm,当直径小于16时，间距控制在80Cnl以内，排架与网片筋绑扎在一起。5. 1.4钢筋的绑扎与安装底板网片筋的相交点全部用铁丝绑扎，14及以下钢筋接头采用绑扎搭接，搭接长度按设计要求，受力钢筋之间的绑扎接头位置应相互错开。钢筋锚固长度I级30d,II级40d,搭接长度I级35d,级48d,钢筋搭接（焊接）应相互错开，同一截面内钢筋搭接数量不应大于总数量的25队（焊接接头50%）。16及以上钢筋接头采用气压焊或对焊。池壁筋在绑扎完底板筋后进行，池壁筋一次绑扎到顶不需搭接。池壁筋可利用搭简易架子固定，钢筋保护层厚度用砂浆垫块控制，垫块的误差不大于±3mnb绑扎钢筋用的绑丝应扣向内侧，不应占用保护层的厚度。所有钢筋及钢筋接头必须作试验，合格后方可投入使用。5.2、 模板工程5.2.1材料准备模板采用1220*2440竹胶合模板及各种型号钢模板块组装，按已排好的板号对号组装，表面均涂脱模剂，不能用竹模板及钢模处用木模补齐。与模板配套体系采用60*100木方、48钢架管、“3”型扣件、勾头螺栓、架板。5. 2.2模板的安装构筑物底板及池壁施工缝以下部位,采用组合钢模板和定型模板组成。用止水螺栓“3”型扣件及钢架管加固成一个整体。池壁采用1220*2440加厚竹胶合模板及木方子拼装成大模板，用“3”型扣件及钢架管加固成一个整体。认真计算止水螺栓长度，分别下料，为加强模板的刚度，防止螺栓受力过大而裂断，下部四层螺栓全部采用双“3”扣件及双螺母并点焊。为了保证墙体的光洁度和易于拆模,模板在安装前涂刷皂角水加滑石粉作为脱模剂。竹模板的拼缝用5cm宽胶带纸糊严，钢模板的拼缝在拼缝处夹5mm厚海绵条，以保证不漏浆。所有支撑与土体直接接触的地方均加垫4cm厚木板，防止支撑体系下沉。5. 2.3模板的拆除现浇结构的侧模在混凝土强度能保证其表面及棱角不因拆除模板而受损坏后，方可拆除，有止水螺杆的模板必须保证螺杆不因拆除模板而受扰动。5.3、 施工缝的留置5. 3.1施工缝的留置底板与池壁的施工缝设在底板顶以上600mm处，并设300X3镀锌钢板止水带。6. 3.2施工缝的处理在已硬化的混凝土表面上，清除Icm厚水泥浆膜和松动石子及软弱混凝土层，用高压水枪充分湿润和冲洗干净，且不得有积水，浇筑碎前先铺一层与校内成分相同的水泥砂浆50-100厚。6.1 混凝土工程5. 4.1混凝土采用商品混凝土6. 4.2混凝土的运送构筑物混凝土采用泵送。混凝土在通过管道之前，首先用1：1水泥浆，通过管道使其润滑，这部分水泥浆须排除，直到排出的混凝土达到泵送混凝土同样的稠度，每次浇筑混凝土后，管道应清洗并保持管道清洁。7. 4.3混凝土浇筑混凝土在浇筑前，认真检查钢筋绑扎和模板的支撑情况，将预埋套管与周围钢筋焊接固定，防止位移，并且安排一名钢筋工和一名木工，发现问题及时处理。垫层混凝土一次性浇筑，不留施工缝。在浇筑防水碎前，模板及钢筋间的所有杂物必须清理干净，并充分湿润，但注意底板不得积水。池底抗渗混凝土浇筑须连续进行,接茬时间不得超过混凝土的初凝时间，浇筑的同时，测量人员对浇筑的混凝土进行抄平，控制标高。止水带处混凝土的浇筑要格外注意混凝土不能一次填平，应先填满止水带下方混凝土，振捣密实后，再填止水带上方混凝土，为保证质量，设专人在外侧观察。底板成型，待表面收干后，必须用木抹子或铁抹子搓压表面，以防止表面出现裂缝（主要是沉降裂缝、塑性裂缝）。抹压至少三遍，最后一遍的收光要掌握好时间，要根据当时的气候和温度掌握住碎的凝结时间。池壁混凝土在施工前首先对施工缝进行处理，清理干净，保持湿润，但不得积水，浇筑前施工缝应先铺50mm厚与混凝土配比相同的水泥砂浆（掺有外加剂）。池壁混凝土分层连续浇筑完成，每层厚度不超过40cm,沿池壁高度均匀摊铺；混凝土自由落料高度不超过2m,并设置一个锥形漏斗和下料管，保证不产生离析。振捣采用插入式振捣器，移动间距不大于30cm。振捣棒要插入下一层混凝土内5-10cm,每层混凝土的间歇时间不大于初凝时间。防水碎振捣必须密实，不能漏振、欠振，也不可过振，振捣时间宜为10-30秒，以碎开始泛浆和不冒气泡为准，振捣时要快插慢拔，振点要均匀，在施工缝预埋件处加强振捣，以免振捣不实，造成渗水通道，振捣时应避免触及模板、钢筋、止水带，以防止移位变形。5. 4.4混凝土的养护底板覆盖草袋或薄膜养护，池壁养护采用挂草袋，外覆塑料布养护。养护时间不少于14do6、装饰装修工程6. 1抹灰工程：6.1.1原材料：水泥采用矿渣32.5MPa硅酸盐水泥，平均粒径0.35-0.5mm的中沙，使用前过5mm孔径的细筛。TG胶有出厂合格证及在有效使用期内。6.L2基层处理：先用扫帚将墙面和板面废余砂浆、灰尘、油污等清理干净，在抹灰前一天将砖墙和混凝土面充分润湿。6.L3工程做法：严格按设计施工，混凝土面抹2cm厚水泥砂浆，外墙采用水泥砂浆。贴灰饼、冲筋：根据基层情况，进行吊垂直，套方，确定抹灰层的厚度。用1：3水泥砂浆贴灰饼，先贴上灰饼，后贴下灰饼，下灰饼作为做踢脚。墙裙及护角的依据。灰饼间距L5m,灰饼5cm见方。在抹灰前4h冲筋，筋宽5cm。抹灰：在抹灰前做样板间，经检查合格后再进行施工。分两边做法按灰饼及冲筋进行填方，刮杠刮平，木抹搓毛。全面检查墙面垂直平整，阴阳角方正，内墙在底灰六、七成干时，抹1：2.5水泥砂浆面层，水泥砂浆面层注意保湿养护。护角抹灰：门窗洞口等阳角处做2米高1：2.5水泥砂浆护角，宽度不小于50mm,并注意养护及保护。完活将门窗上砂浆清理干净。墙裙、踢脚抹灰：墙裙、踢脚均采用1：2.5水泥砂浆抹灰，墙裙采用暗墙裙，与墙面平，明踢脚突出墙面6-8mm0外墙抹灰:按设计要求将外墙面层分隔（设计无要求时,按4m><2m进行分割），分割条外宽20mn内宽18mm,厚8mm,在基层做完后，用水泥浆将浸湿的米厘条粘贴。门窗等洞口做滴水槽，滴水槽距外墙面20mm,宽深不少于IOmmo6.2水泥砂浆楼地面工程:6.2.1原材料：水泥宜采用42.5MPa以上普通硅酸盐水泥;过8mm孔径筛子的中沙，含泥量不大于3乐TG胶。6.2.2施工要点：准备：弹好+50Cnl标高线，室内门框、管道等已安装完毕，地漏处找好泛水及标高。基层处理：地面基层、地墙相交的墙面、踢脚板处的粘杂物清理干净，影响面层厚度的凸出部位剔除平整。在施工前一天洒水润湿基层。宜刷内掺水重10%的TG胶1：0.5的水泥浆结合层。冲筋贴灰饼:根据+50Cm标高线，在地面四周贴灰饼，大房间相距1.5米至2米增加冲筋，有地漏和有坡度要求的地面，按设计做泛水和坡度。压面：铺水泥砂浆压头遍：紧根灰饼冲筋铺1：2水泥砂浆，稠度小于3.5cm；用木抹子拍实，用刮扛刮平，上木抹子搓平，待反水后撒1：1水泥砂子面，吸水后铁抹子抹平，上述操作均在砂浆初凝前进行。第二遍压光：在压头遍之后，水泥砂浆凝结，人踩上去有脚印但不下陷时，用铁抹子压第二遍，要求不漏压，平而出光，分割缝溜压，做到缝边光直，缝隙分明。第三遍压光：水泥砂浆终凝前，进行第三遍压光，人踩上去稍有脚印，抹子抹上去不在有抹子纹时，用铁抹子把第二遍压光留下的抹子纹压平、压光、压实。养护：地面压光交活后24h,铺锯末养护并保持湿润，养护时间不少于15天，养护期间注意保护。6.3地砖楼地面工程：6.3.1原材料要求：选择质优价廉地砖。地砖质量要求为尺寸一致、色彩均匀、无扭曲裂纹、边角整齐无缺。砂浆选用L3干硬性水泥砂浆。面层勾缝选择白水泥。6.3.2施工要点：准备：面砖使用前进行挑选、预排，保持颜色一致、灰缝均匀，并放入水中浸泡23h后取出晾干备用。基层结构层测量标高，并按标高要求贴灰饼。基层处理：地面找好标高后，拉十字线。基层找好规矩，弹好纵横控制线，定出标准，边缘对称为半砖，贴前先湿润基层。铺贴：铺时先扫水泥浆一度，铺1：3干硬性水泥砂浆，厚度约30mm,用铁抹拍平拍实。试铺后将砂浆翻松，稍洒水，撒一层水泥干面，正式铺贴，或用1：L5水泥砂浆（稠度为6080mm）做粘结剂,分别在基层上镶铺。铺完第一块后有中间向两侧方向顺序铺贴。铺砌时，板块要四角同时下落，对齐缝格铺平，如发现空隙、板凸凹不平或接缝不直，将板块掀起加浆、减浆或理缝。铺好一排，拉通线检查一次平整度。灌缝养护：铺完后用同色水泥浆灌缝，铺上湿锯末覆盖养护。清理：养护3天后，清扫锯末，用抹布擦去表面灰尘污物，擦亮出现反光为止。6.4涂料工程:建筑涂料是建筑施工的最后一道工序，其质量优劣关系到建筑物的耐久性及美观装饰效果，并且关系到整个电厂的达标投产，严格操作程序及过程把关，确保工程质量。6.4.1施工准备：经过验收合格后在进行墙面施工。墙面缺陷部分进行消缺处理，空鼓部分凿除修补，缝隙凿成“V”字型，嵌填密封膏，不平错位处凿除，砂浆找平，干燥后打磨平整。基层含水率控制在溶剂型涂料8%以下，水性和乳液型涂料10%以下。所用各色涂料选用同一批次，并且一次备足，防止因二次进料造成色泽不一的现象。6.4.2施工工序基层修整清理满刮腻子两道。用细纱纸将腻子打磨平整光滑，不平处用腻子进行二次找平，干燥后打磨平整。刷底漆或底涂一道。面漆两道。6.4.3质量保证涂料大面积施工前作样板，经业主、设计、监理等单位鉴定符合要求后方可正式施工。同一建筑物或同一部位的涂料统一配置，比例一致，计量准确，确保色泽一致。外墙及有防水要求的内墙选用白水泥腻子（白乳胶：白水泥：水按1：5：1配成）。涂料的施工环境控制在温度大于10,湿度小于60%范围。外墙选择在晴朗天气进行施工，并了解天气变化情况，避免涂料未干燥前遭受雨雪天气影响。复层涂料施工时，罩面涂料在封底涂料干燥后施工，施工时少蘸勤刷，避免产生流坠、透底等缺陷。6.5内墙瓷砖6.5.1材料要求：水泥：32.5MPa水泥，水泥应有出厂质量证明书，以二十八天报告为准。中砂：使用前应用方筛过筛。面砖：面砖的颜色应均匀，砖面平整方正，厚度一致，吸水率不得大于10%,同时附有出厂合格证。胶结剂：使用厂家提供的配套胶结剂。6. 5.2作业条件墙面清理干净,提前浇水湿润,瓷面砖浸泡后阴干施工温度在5以上。7. 5.3施工要点在粘结砂浆中掺加强力胶，以增加砂浆的和易性及保水性，增强瓷砖与底层的粘结力，凡遇粘结不密实，缺灰时，应取下瓷砖重新粘贴，不得在砖上口处塞灰，以防止空鼓。面砖镶贴前，应找好规矩，进行试排砖，做到接缝均匀，在同一墙面上横竖排列，不能出现一行以上的非整砖，非整砖应排在次要部位或阴角处，饰面砖接缝宽以L5mm为宜，可用L5mm直径的小铁钉插在砖缝内以控制砖缝宽度。瓷砖套割：墙面穿墙管应安好后再贴砖，砖用开孔器套割；固定水平水管的角钢卡子，可以在墙面砖镶贴完后，在角钢两个端部用钢板焊接挡住成一簸箕形，刷好防锈漆，然后用膨胀螺栓将角钢固定在墙面砖上，膨胀螺栓外露丝头用圆暗螺母盖住，外观美观且牢固。对水暖立管，在安装固定角钢卡子时，应将角钢卡子上水平面调整到瓷砖水平缝内，镶砖时只需将砖割一竖缝插入角钢竖向肋内即可。7、屋面工程：7.1 找平层：找平层施工前在找坡层上洒水湿润，但不能浇透，找平层施工工艺同水泥砂浆地面施工工艺。要打点、冲筋，冲筋间距不大于2m,木抹子抹平后再用铁抹子压二遍。找平层抹平压实后，常温时在24h后开始养护，养护时间不大于7d,结构未找坡的要作出坡度。7.2 本工程的屋面采用L5厚高柔性水泥基渗透结晶型防水涂料。涂料防水施工方法：7.2.1材料要求：防水涂料要有出厂合格证，使用前必须做原材试验，试验合格后方可使用。7. 2.2工艺流程基层处理一材料进场试验一附加层处理一涂料施工一蓄水试验一防水验收一做保护层8. 2.3施工要点涂料涂刷前，先在管根、转角处涂刷一道附加层，附加层晾干后再进行第一遍涂膜。涂料分遍完成，总厚度不少于L5mm。进行涂料施工时，四周要在墙上卷起150mm高，出门口的地方向各个方向做出150mmo一道涂料完成后要彻底晾干，第二天再进行下一道涂料。每一道涂料的涂刷方向要与上一道涂料的涂刷方向互相垂直，每道涂料厚度保持均匀一致。防水涂料施工期间，其他人不能进入现场或在防水层上踩踏。涂料验收合格后，将地漏堵住，进行24小时蓄水试验，蓄水20mm高，试验合格后再进行面层施工。9. 4保温层：保温层采用50厚FM250型挤塑聚苯乙烯泡沫板，保温层铺设前应将屋面杂物清理干净，穿结构的管根，应用细石混凝土塞堵密实，然后铺设保温层。8、门窗工程8.1铝合金门窗框在抹灰前安装。门窗采用膨胀螺栓固定，窗框与墙间缝隙用岩棉嵌填，密封胶密封。8. 2工艺流程：确定门窗尺寸一门窗框制作一框的固定一边缘处理一扇安装一验收。确定门窗口尺寸：门窗口确定尺寸时，要根据打底进行控制，铝合金门窗要比洞口小ICnb且框扇要求对号入座。框的制作：铝合金门窗口要在边框打孔固定，立口时不上滑道，等四个边框固定好，安装门窗扇时再一起上滑道。框的固定：铝合金门窗口固定需在边框打孔，正面12mm孔，墙面打8mm孔，在打孔位置用冲击钻钻眼，上塑料胀塞，拧入镀锌螺丝并固定紧，边框和墙之间的缝隙采用在框与墙打孔处加5mm厚胶垫控制。边缝处理：铝合金门窗缝用岩棉填嵌，然后用密封胶封闭，上完滑道后，明露孔用胶皮盖封死。塞口时控制垂直、居中，防止两膀不一致。内门口要拉水平通线，使其处于同一标高，外门窗拉竖向及横向通线，使其横竖顺直。8. 3铝合金门窗工程技术措施8. 3.1铝合金门窗制作表面要平整，节点严密坚固，不变形，规格尺寸准确，构件表面无划痕，没有碰撞痕迹，窗下坎制作要留23个椭圆形泄水孔，不允许在下坎框角上开槽口做泄水孔。8. 3.2安装铝合金窗前要与施工技术人员共同放好三条线，一是门窗的水平线，二是中心线，三是门窗洞口两侧与外墙面层距离的垂直线。8 .3.3门窗各种部件安装牢固，开关灵活，密封玻璃胶条四周要交圈，不准接条，转角胶条到位，转角胶条割450斜角，再用胶粘牢,防止回弹，胶条安装严密，平直，显露均匀，严禁松动。9 .3.4铝合金框安装前要采取保护措施，中立框、中坎要用塑料带捆缠严密。边框、上下坎要用胶带粘贴三面进行保护。在内墙刷浆完成后，再把胶带清除，框上的胶迹应清理干净（边框、上下坎严禁用塑料带捆缠）。8. 3.5门窗框与外墙面接触的四周、室内的窗下坎都要用密封胶嵌填严密，不漏抹、抹胶顺直，无胶刺。10. 3.6铝合金窗首层必须要安装防盗块，每层都要安装缓冲垫，缓冲垫严禁安装在玻璃扇上，应安装在有插销的边框上。9、电气工程公用工程间、污水处理站、及脱硫处理设备电源均引自厂区变电所，电压等级380/220V,采用TN-S系统，照明供电干线均采用阻燃交联铜芯电力电缆，照明支线采用阻燃导线，照明配电线路均穿镀锌钢管敷设。11. 1施工准备11.1 图纸资料，弄清设计图纸的设计内容，对图中选用的电气设备、灯具、开关和主要材料进行统计，并注意图纸中提出的技术要求。2）准备机具材料和加工件计划。3）考虑与土建工程的配合问题，确定施工方法4）根据电气工程的规模和工期要求做出劳力计划5）必须熟悉有关现行电气装置安装工程施工及验收规范6）根据土建工程进度和条件合理安排电气施工人员及时到位和土建作到密切配合。11.2 电气配管、配线1）电气管路暗配时，电线管宜沿最近的线路敷设并尽量减少弯曲，埋入碎层和墙体内的电线管，离表面的净距不应小于15mm。进入落地式配电箱的电线管路排列应整齐，管口应高出基础面不小于50mmo2）进入盒、箱开孔应整齐与管径相吻合，要求一管一孔；不得开长孔，铁制盒、箱严禁用电气焊开孔，如定型盒箱的敲落孔大于管径时，可用铁皮垫圈垫严，用砂、浆加石膏补平，不得露洞。3）管口入铁制盒、箱、喑配管，可用跨接线焊接固定在棱边上,严禁管口与敲落孔焊接，管口应出盒、箱内小于5mb有锁紧螺母者,管口露出锁紧螺母24扣两根以上的管进入盒、箱要长短一致，间距均匀，排列整齐。4）镀锌钢管的连接不得直接对缝焊接，应采用丝扣连接，管箍应采用熟铁通丝管箍，套丝不得有乱扣现象，管与管连接后其外露丝不多于2扣。且管箍两端要用专用接地线跨接。5）钢管煨制方法为冷煨和热煨两种方法。无论采用何种方法均应符合规范要求，管子的弯曲处不得有折皱。凹穴和裂缝现象，弯曲成度，不应大于管外径的1/10。暗配管时，弯曲半径不应小于管外径的6倍，埋设于地下或碎、楼板内时不应小于管外径的10倍。9）管内导线：电线管在穿线前，首先检查各个管口的护口是否齐全完整，如有遗漏、破坏均应补齐更换，穿线时应注意下列问题：一交流回路的导线必须穿同一管内。不同回路、不同电压和交流与直流的导线不得穿入同一管内。10）动力回路的导线应有明显区分：三相四线A黄色B绿色C红色零线为淡兰色或黑色、PE线为黄绿色、照明回路的导线火线红色、零线为淡兰色、保护零线（PE）线为黄绿相间颜色。11）导线的连接应采用先进工艺连接方法：灯头盒、接线盒、开关、插座盒内采用压线帽连接方法。11.3 缆线路为保证电缆线路的安装工作的施工质量，确保电缆线路安全运行，电缆线路的施工及验收除按设计技术要求外，还应符合国家现行有关标准规范规定。1）电缆保护管的加工：管口宜做喇叭型，管口应无毛刺和锐棱角。电缆保护管的弯制不应有裂缝和显著的凹凸现象，其弯曲成度，不宜大于管子外径的10%；电缆保护管的弯曲半径不应小于所穿电缆的最小弯曲半径。2）金属电缆保护管的连接不得直接对缝焊接，应采用套管连接方法，套管的长度不应小于管外径的2.2倍，管与管连接处，两管口位于套管中心，套管两端焊接密封（满焊）良好。3）电缆敷设前，必须做好施工前的准备工作核实电缆型号、规格应符合设计，低压Ikv电缆应用100oV绝缘兆欧表检测电缆，绝缘应合格。电缆敷设前所有沟道、杂物清扫干净,管路畅通无堵塞，合理安排组织劳力，根据施工图纸或电缆清册，核实计算出每根电缆的实际长度，避免或减少不必要的接头。同时每根电缆两端应挂装标志牌，标志牌上应注明电缆回路编号、电缆型号、规格及起迄点，标志牌的字迹应清晰，不易脱落。11.4 电箱（盘）安装1）设备运到现场后，应组织开箱检查，检查内容：检查设备型号、规格应符合要求，外型无变形、油漆无脱落、内部元件有无损坏、缺陷等，附件、备件、合格证应齐全。2）拆箱后的电气设备应及时运到室内相应位置或库内，不得露天存放，把所有附件、备件、技术文件等收集起来注意保存，施工现场应做好设备防护工作。3）盘、箱安装前建筑工程应具备下列条件：a）屋顶楼板施工完毕不得渗漏。b）结束室内地面工作，室内沟道无积水、杂物。c）预埋件及预留孔符合设计要求，预埋件应牢固。d）门窗安装完毕。e）进行装饰工作时有可能损坏已安装设备，或设备安装不能再进行施工的装饰工作全部结束。4）配电箱安装应符合以下规定：安装位置正确，部件齐全，箱体开孔合适，切口整齐。喑式配电箱，箱盖紧贴墙面，中性线经汇流排（N线端子）连接，无绞接现象，油漆完整，箱内要清洁，开关灵活，回路编号齐全，接线整齐，PE保护地线有专用汇流排、导线截面线色符合规范规定。配电箱安装后，应采取成品保护措施，避免碰坏、弄脏。安装暗式配电箱面板时注意保持墙面整洁，土建二次喷浆时注意防护不受污染。11.5 灯具、开关、插座安装1）各型灯具的型号、规格必须符合设计要求和国家标准的规定,灯具的配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆脱落,灯罩破裂，灯头歪翘等现象，所有灯具应有产品合格证。2）安装灯具用的木台（塑料台）应有足够的强度，受力后无弯翘变形等现象，木台应完整无裂痕，油漆完好无脱落，花灯及吊扇用的吊钩其园钢直径不得小于6mmo3）灯具、吊扇安装牢固端正、位置正确，灯具的吊灯法兰应在本台的中心，偏差控制在L5mm以内，器具清洁干净，吊杆垂直，成排灯具及光带排列整齐，无倾斜位移偏差现象。11.6 雷接地系统：1）接地体的连接应采用焊接，焊接处焊缝应饱满，并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊气孔等缺陷，焊接处的药皮敲净后，刷防腐沥青。2）避雷网安装。避雷线应平直、牢固，不应有高低起伏和弯曲现象，距离建筑物应一致，平直度每2m检查段允许偏差3/1000,但全长不得超过IOrnmo3）所有电气设备正常情况下，不带电的金属外壳、构架、电气线路的钢管及屋顶凸出的金属构筑物等均应可靠接地与接地系统相连接。10、水暖安装工程12. 1材料准备所有系统选用的板材、管材、管件和部件的规格都应符合设计要求，形状规整、薄厚均匀，无锈蚀、无毛刺。阀门及其它部件、管件制造规矩，表面光洁，无裂纹，启动灵活，关闭严密。所有进场材料都必须有出厂合格证及相关的检验资料，并经现场施工与工程监理验收合格后方可使用。12.1 安装准备认真熟悉图纸，并根据施工现场的实际情况核对所有专业各种管道的走向、标高是否有交叉，管道排列所用空间是否合理。然后按设计图纸绘出管道分路，管径、变径、预留管口，阀门及部件位置等施工草图。在实际安装位置做好标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，按草图测得的尺寸，包括加工、安装余量预制加工。12.2 管道连接丝接：管道螺纹要清洁、规整、无断丝，连接牢固。安装后管螺纹根部要有12扣外露螺纹，并防腐良好。所有管口处整洁、无外露油麻、生胶带等缺陷。螺纹密封面应符合有关现行国家标准。粘接：管道粘接所使用的粘结剂，应与管道属同一家配套产品，并应有合格证明及使用说明书。接口部位的清理、承插深度和涂粘结剂等应符合规范要求。焊接：参予焊接施工的焊工必须具有相应范围内合格资质的焊Io管道焊接时应有防风、防雨、雪措施。焊接管道的焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。焊缝表面不得有夹渣、气孔、裂纹、未熔合、未焊透等缺陷，对口、坡口、焊口平直度、焊缝加强面及咬边量等应严格执行有关规范要求。管道与法兰焊接，应先将管道插入法兰盘内，点焊2-3点，用角尺找平找正后，方可焊接。法兰面应与管道中心线互相垂直
