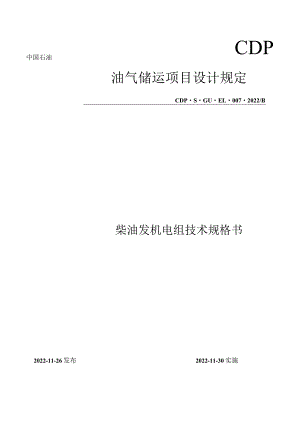

中国石油CDP油气储运项目设计规定CDPSGUEL0072022/B柴油发机电组技术规格书2022-11-26发布2022-11-30实施中国石油天然气股分有限公司天然气与管道分公司发布为了加强设备、材料的采购过程管理，统-油气储运项目设备材料技术规格书的编制格式、主要定货技术要求和技术评分标准，按照中国石油天然气与管道分公司“标准化模块化信息化设计工作的要求，特编制本技术规格书。本文件合用于油气储运工程柴油发机电组采购。本文件包括技术条件、数据单和技术评分表三部份内容：一技术条件部份为各工程项目通用并统一的技术要求：未经发布单位批准，任何单位或者个人不得对该部份进行修改：一数据单是为了统一各工程项目实际使用格式，在工程项目使用中填入用于定货的参数；工程项目中的数据单应按照建设项目管理程序，经审批后用于定货：一技术评分表是为了统一招标投标过程中通用技术组评分标准，在工程项目使用中，可根据工程项目特点进行调整、修改，修改后用于工程项目的技术评分表应按照建设项目管理程序，经审批后方可使用。本文件与柴油发机电组技术规格书CDP-S-GU-EL-O05-2022/A相比主要变化如卜：一4术规格书分成为了技术条件、数据单和技术评分表三个部份：一本技术规格书按照油气储运项目设计规定CDP-P-GU-OP-Oo6-2022汨CDP技术规格书编制规定要求进行编写；一一补充了相关技术性能指标。本文件由中国石油天然气股分有限公司天然气与管道分公司提出并归口管理。本文件起草单位：中国石油管道工程有限公司本文件主要起草人：柴芬义王磊杜庆山本文件评审专家组：孙宗源高秀春本文件由中国石油天然气管道工程有限公司电力室负责具体技术内容的解释。联系人：杜庆山联系电话：0316-2075521本文件在执行过程中，如有任何意见和建议，请反馈至：中国石油天然（管道工程有限公司北京石油咨询中心地址：北京市宣武区广安门内大街甲311号院中国石油管道大厦9层邮政编码100053联系人：陈怡静联系电话：010-69217707电子邮箱chenyijmg。中国石油天然气股分有限公司天然气与管道分公司中国石油文件编号：CDP-S-GU-EL-(X)7-2022B柴油发机电组技术条件CDP第1页共14页1范闱32名词定义33项目总体要求3第二部份通用技术要求51采用规范、标准及法规52供货范围及界面73设计与创造74材料105检验与测试106备品、备件及专用工具117铭牌128涂层、包装和运输129提交文件1210技术服务1311验收1412保证和担保14第一部份基本瞿求1范围本技术规格书对柴油发机电组的功能设计、材料、结构、性能、安装、试验和采办提出了最低要求本技术规格书合用于油y储运工程。本文件并不能免除供货商应对所提供的设备及其辅助系统配置齐全、性能要求合理、可合用性和可醇性负责。2名词定义本技术规格书用到的名词定义如下：业主：项目投资人或者其委托的管理方：设计：承担项目工程设计任务的设计公司或者组织；供货商：是指按照本技术规格书的要求为业主设计、创造、提供成套设备/材料的公司或者厂家；分包商：负责设计和创造分包合同所规定的设备/材料公司或者厂家：技术规格书：业主和设计提供的完整的技术规定，包括技术要求、数据单、技术评分表：技术条件：各工程项目通用并统一的技术要求：数据单：是指根据各工程项目实际情况，填入的用于定货的参数：技术评分表：技术评分表是招标投标过程中通用的技术组评分标准：质保期：是指供货商承诺的对所供产品因质星问题而浮现故障时提供免费维修及保养的时间段。3项目总体要求3.1 供货商资质要求3.1.1 供货商证书要求供货商所提供的柴油发机电组应是创造厂的标准的、技术先进的成熟产品，符合相关国标或者行（部）标规定，有合格证。供货商及分包商应具有国家认证机构颁发的有效IS0900I质量体系认证证书。3.1.2 供货商业绩和经验要求供货商所提供的柴油发机电组应有类似规格产品在本规格书中所提供的环境条件卜成功运行三年以上的经历。供货商必须提供产品的应用历史和该产品近三年内类似工程的业绩，包括用户名称和地点，联系电话，供货年份等信息资料。供货商应能对现场进行技术服务。投标书中应说明投标者的维修能力和方式。3.2 强制技术条款供货商所提供的产品应是创造厂的标准产品，并且至少有类似规格产品在本规格书中所提供的环境条件下成功运行三年以上的经历，。供货商在投标时应同时提供产品样品及产品说明书，若供货产品如与样品不一致，业主保留退货的权利。柴油发机电组参数必须满足技术规格书要求。创造商应具有IS0900I质量保证体系认证证书。3.3 投标承诺3.3.1 供货商职责供货商应对柴油发机电组的设计、材料采购、工件的创造、零部件的组装、图纸、资料的提供以及检验和在不同场所进行的试验负有彻底责任。供货商应对提供柴油发机电组的质量、可靠性、使用寿命、技术服务、相关责任等作出承诺。由业主方签发的对柴油发机电组设计和创造变更的提议或者建议，并不能免除供货商认可本技术规格书的所有要求或者履行承诺时的任何责任。3.3.2 提供资料供货商应提交下列证书的复印件：D创造和销侈及其配套产品的营业执照2)检验报告和合格证3) IS09001认证书3.3.3 质量承诺供货商应对柴油发机电组的设计、创造、供货、检查和试运负有全部责任，保证所提供的柴油发机电组满足国家和行业有关标准和规范以及规格书的要求。柴油发机电组所选用的材料和零件应该是全新的、高质量的，不存在任何影响到性能的缺陷。业主使用时发生性能不合格，误差超过范围等质量问题和运输中浮现问题，供货商要赔偿由此带来的所有损失和费用。要求供货商对上述情况做出保证。在业主选用设备诂当和遵守保管及使用规程的条件卜，在质保期内因供货商设计、创造质量而发生损坏和不能正常工作时，供货商应该免费为业主更换或者修理设备零件，如因此而造成业主人身和财产损失的，供货商应对其予以赔偿。供货商应从系统长周期运行的角度来统筹设计、选择、创造、供应设备.以及提供售后服务和技术支持，应利用目前最适当的技术确保设备的安全订靠运行。对现场安装、维修、检查，供货商应有一定的技术支持能力。334进度承诺供货商应对柴油发机电组供货进度与相关责任进行承诺。该承诺被认为是合同需执行的内容。3.33报价供货商应根据本规格书要求提供报价清单，报价清单应注明规格型号、生产厂商和原产地，并提供在指定地点现场交货单价和总价。供货商应提供安装材料、专用工具和技术文件的清单及报价。供货商应提供技术服务（测试验收、工厂检验、技术文件）的清单和报价。3.3.6其他供货商对本规格书必须逐条做出明确答复，应逐条问答“满足”或者“不满足”，并给出所提供产品的详细技术数据，对诸如“己知”、“理解”、“注意”、“允许”等不明确、不具体的答复视为不满足。对有技术指标要求的，应写出具体技术数据、指标和做出详细说明，不得仅以“满足什么的标准”或者“满足”为答复。如有异于本规格书要求的，应论述其理由。3.4对供货商应答的验证手段和欺诈处理在开标以后的所有时间内，业主保留对供货商提供的投标资质、认证等证明文件进行验证的权力，如发现与事实不符，可即将废除该标书：对于己经授予中标函的，招标方有权取销授标函，并将视对工程的影响保留索赔的权利；对于己经签定合同的招标方将保留索赔的权利。第二部份主要通用技术要求1采用规范、标准及法规1.1本技术规格书中没有给出的资料将在数据表中列出，从总体上对柴油发机电组进行定义。I2所列的标准和规范均为最新有效版本，包括修订本和特殊部份。1.3供货商应该满足或者超过卜列最新版本标准和规范的要求。当浮现几个标准和规范阐述同一内容情况时，请遵循最严格的描述。若有本技术规格书和其他技术文件相矛盾的阐述，请向业主和设计部门咨询。GB755旋转机电基本技术要求GB/T1859往复式内燃机辐射的空气噪声测量工况法及简易法GB/T2820.1往复式内燃机驱动的交流发机电组第1部份：用途、定额和性能GB/T2820.12往堂式内燃机驱动的交流发机电组第12部份：对安全装置的应急供电GB/T2820.2往复式内燃机驱动的交流发机电组第2部份：发动机GB/T28203往复式内燃机驱动的交流发机电组第3部份：发机电组用交流发机电GB"2820.5往堂式内燃机驱动的交流发机电组第5部份：发机电组GB"2820.6往堂式内燃机驱动的交流发机电组第6部份：试验方法往岌式内燃机驱动的交流发机电组第8部份：对小功率发机电组的要求和试GB/T2820.8验GB/T3624柴油发机电组安装质量要求GB/T4712自动化柴油发机电组分级要求GB/T 60723GB/T 6072.4GB/T 6072.5GB/T 6072.1往复式内燃机性能第3部份:往复式内燃机性能第4部份:往复式内燃机性能第5部份: 往复式内燃机性能第I部份: 标定及试验方法试验测量调速扭转振动标准基准状况，功率、燃料消耗和机油消耗的GB/T6072.6往复式内燃机性能第6部份：超速保护GB/T6072.7往复式内燃机性能第7部份：发动机功率代号GB8978GB/T10585污水综合排放标准中小型同步机电励磁系统基本技术要求GBI1288发机电低励磁保护阻抗装置GB12348工业企业厂界噪音标准GBZT12667同步电动机半导体励磁装置总技术条件GB12699工频柴油发机电组额定功率、电压及转速GBT12786自动化柴油发机电组通用技术条件GB16297大气污染物综合排放标准JBT6755IBT8172JBT9572JBT9573JB/T10303YD/T5021EC60034IEC60071SO3046ISOS178柴油发机电组成套开关设备发机电定子接地保护装置发机电逆功率保护装置和逆功率继电器发机电匝间短路保护装置及继电器工频柴油发机电组技术条件通信专用柴油发机电组技术要求旋转机电旋转机电的外形尺寸及输出额定值往复式内燃机超速保护往复式内燃机废气排放测定2供货范围及界面2.1 供货范围1） 柴油发动机，包括涡轮增压器、散热器、风扇及其防护网、直流24V马达起动装置.2） 无刷励磁交流同步发机电、自动电压调节器。3） 联轴器及其护罩。4） 消声器、排气软连接、吊挂装置、热绝缘、排气系统（包括弯头、阻火器）等装置。5） 口用油箱、输油管、回油管、阀门、油泵等全套燃料输送系统设备。油箱应包括盖板、油位表、充油密封帽、撬底盘、排渣管、高/低油位开关、溢流管、入油口、存油量计等。6） 减震器、底部螺栓等隔震装置、安装底座及防护罩（如果需要）。7） 机组微机控制屏提供完整的操作、控制系统、计量装置，并提供RS485通信接口实现遥控、遥信、遥测功能。S）24V起动电池组（需可连续起动6次，每次IOs,间隔5s）及其浮充电装置。9）撬座上的配管及连接路线。3设计与创造3.1 电气特性3_L1基本要求1）交流发机电应为同步交流机电，采用无刷励磁方式。2）交流发机电绝缘应采用F级绝缘，B级温升。在允许的温升限度内，以12h为周期，诃在CDP-S-GU-EL-007-2022.B110%额定负载运行Iho3）交流发机电应能承受高于同步值20%的超速运转。4）发机电组出11接线箱防护等级应为IP42,接线箱出线侧的标识应为LLL2.L3,N.并用色标标明相序。5）机组应配置220V单相的防凝露加热器，在设备停机时投入运行，此加热器应接入单独的接线盒中。6）机组所配蓄电池应设置金属外壳，防护等级IP30.蓄电池箱内设置进线隔离开关.要求采用阀控铅酸蓄电池，可通过外电源AC220V浮充。7）输出电压波形的总谐波含量不超过4%,偏差系数不超过1（）%.无线电干扰系数（TlF）不超过50o8）75kW及以上发机电组、励磁器和调速器的综合效率在额定负载和（）.8功率因数下，不低于94%O9）在稳态条件下，电压调节应在额定电压的±0.5%范围内，蓦地加满载和卸满我，电压的波动不应超过±20%,并应在1秒内恢复到±5%o3_L2控制和保护机组发生轻微故障（如冷却水温高、机油温度高、机油压力低、过负荷、3次起动失败、起动电池容量过低等），发出声、光报警，并允许手动停车。机组发生严重故障（如冷却水温过高、机油温度过高、机油压力过低、超速、电压过低或者过高等），使发动机处于预定的危（Wei）险阶段时，应即将停车，并发出声、光报警信号。日用油箱中的低油位开关，当油箱内容量降低至20%50%时发出警报信号：若条件允许可实现自动注油。发机电在过电流、供电母线短路、断相、电压过高，失压时即将自动跳闸，并发出声光报警。装设电子调速装置及超速跳闸结构，当超速15%时切断燃料。机组应具有故障自诊断功能。若机组有并机要求，控制屏应带有自动并机功能。且并车机组配置逆功率保护。速度调节：在各种负我情况卜，应有手动调节速度的装置，调节范围为±5%。所有声光报警信号和解除开关应接至控制屏上，显示信号包括：机组转速、机油压力、水温、直流电压、工作小时、发机电线电压、相电压、相电流、相位、频率、功率因数、有功功率、无功功率、视在功率、电度、负荷率。遥控：紧急停机、遥控起/停机组。遥信：工作方式（自动/手动）、紧急停车、过压、欠压、单相及三相过流、油压低、水温高、频率（转速）高/低、启动失败、启动电池电压低、油位低报警、市电中断、机组工作、机组故障、充电整流器故隙等。遥测：三相电压、三相电流、输出功率、输出频率（转速）、水温、油压、启动电池电压。3.1.3短路承受能力发机电组应能够承受输出端短路时3s的短路电流而不致损坏。3.2结构要求固定式或者挪移式柴油发机电应采用性能优良的设备，不得采用提高转速的方式这到规定的输出功率。发机电组应能模块化，并采用快速自起动技术，其发动机设计、装备和控制应符合重型固定式和连续满/重负荷工艺应用机组的规范。机组不能有漏水、漏油、漏气现象。机组在额定工况下的燃油消耗应不超过25Og(kWh),机组消耗不大于4g(kWh),机组应能使用国产的燃油和机油且不会影响机组的输出功率及使用寿命，创造商应提供可使用和最适合的油料标号及其冬季防冻措施。3-2.1发动机系统所有旋转部份应采用无火花防护装置进行防护，不允许采用铝壳防护装置。应提供整机钢结构底座。橇座设计应符合各种负荷条件，包括测试、吊装、运输、安装和运行。在任何负荷条件下偏差不超过1000。应提供详细基础安装图，并提供必要的固定螺栓和减震设备.给出动、静载荷力矩。应配备和安装内部连接管线和仪表路线，包括从燃油泵到发动机的挠性连接管线和装置。并提供排气管和阻火消声器、膨胀节、烟囱等。3.2.2 燃油系统应成橇提供机组的日用油箱，容量按满负荷8h运行计，可手动注油。口用油箱应设置就地液位显示和高低液位开关，高低液位开关输出信号与与买方提供的齿轮油泵及其机电控制回路配合，实现自动注油。日用油箱至少应设置卸油排污【1、透气I、进油II、出油口、回油1、溢流11,所有接口应设置在边便于连接安装处。日用油箱与机组配套燃油管线之间的弹性卡套、与发机电之间的管道(含管件、阀门及其它附件)应在供货范围内。323润滑油系统曲轴联动的齿轮油泵在一定压力下供油给主要轴承、曲柄销轴、活塞、治塞销、调速齿轮、凸轮轴承和阀门摇杆机构等部位。发动机应有合适的润滑油冷却器。'润滑油过滤器应设置旁路，方便检修。'润滑油箱应备有加油孔、排气孔和泻放孔以及油标尺。应设置预润滑油装置，预润滑油泵为电力驱动、连续工作类型，并应和启动控制系统连锁，以确保启动初期的充分润滑。'润滑油泵前应设置滤网，创造商应提供润滑油的成份，以便买方购买替代品时参考。3.2.4 启动系统发动机应配置的启动系统，应能保证启动6次，每次启动时间为6秒钟，间歇6秒钟。每套发机电组应备一套启动系统。应备有发动机自动启动装置，启动成功率应不小于99%。并且当在预先设定的时间内未带负载运行时，发动机应自动停车。同时，启动系统应满足手动启动要求。3.2.5 冷却系统发动机应配备足够容量的闭式冷却系统。通过散热器的空气温升应为15C或者更低，但在满负荷条件下不应超过18Vo机组的导风筒采用法兰连接。需要考虑防腐措施。3.2.6 进气系统应根据运行的环境条件提供高效率的空气过滤系统。3.2.7 排气系统机组排气系统所有受热表而应有热防护或者其他屏蔽措施。阻火消声器下应安装不锈钢弹性连接和配对法兰。排气出I应安装弹性排气膨胀节。创造商应在投标文件中声明排气温度及排放指标是否满足国家标准。消声器至橇上排气出H之间设施(包括消声器)均由创造商配套提供，消声器固定支架和消声器之后的排烟系统由业主提供。3.2.8 加热系统配置应急发机电组快速启动所需的冷却水和润滑油加热设施，且应提供在熄火期间合用于发动机防冻的循环系统。3.2.9 噪音及减膜系统满负荷运行时机组噪音声级要求小于105dBA(lm):75dbA(7m)o机组应设有良好的专用减震装置，消除发机电组的震动及钢化传导的98%,满载运行时，其最大震幅不大于0.5mm。4材料4.1 基本要求所有材料的性能应适合于本项目的工程技术和操作要求适合于运行、运输和安装地点的条件。最大限度地采用系列化、标准化和市场商品化的材料。4.2 对由第三方提供的材料的要求由第三方提供的器材，其安装和使用应与供货商对同类型器材的说明相一致。4.3 材料的一致性要求同一供货合同中的设备和材料应具有相同的类型和功能结构，例如：二极管、晶闸管、开关、接触器、信号灯、操作机构、辅助继电器、仪器等。5检验和测试5.1 质量标准供货商在投标文件中应包括：-质量证书、即IS09001认证质保体系、检查和试验的计划用户清单5.2产品试验5.2.1 试验分类-型式试验（全部）验收试验（抽样）-特殊试验5.2.1.1 型式试验型式试验是要保证某种类型柴油发机电组同有关的规范和设计的-致性。5.2.1.2 验收试验试验允许采用1级准确度的电气测量仪器仪表进行测量。应包括如卜内容：a）确保全部发机电组正常运行的一系列试验。 检查自动维持准备运行状态： 检查外观，机组应成套、完好，机组的润滑、冷却和启动装置处于良好的状态： 检查自动启动、供电和自动停机的可靠性： 向自动启动机构发出自动启动指令，观察机组是否自动启动、升速、建压、合闸供电。在功率因数1.0,50%的额定负裁（大于25OkW在25%额定负载）卜运行Imm,重复3次： 向自动停机机构发出自动停机指令，观察机组是否按规定停机，重复3次： 记录启动指令发出至供电的时间，停机延迟时I可：传递启动指令的情况等：,检查自动启动成功率，应不低于98%：-检查整个装置的所有保护功能：检查机组的短路保护、过电流保护、超速保护、水温高保护、油压低保护等的保护功能是否正常；检查手控的功能，包括手动启动、停机、调频、调压、供电、停电、预润滑的功能：检查电池充电器。b）记录务运行参数，旦应在此期间未发生漏油、漏水现象，电压变化不超过冷热态电压变化指标，电压和频率波动率应满足要求。C）用来确定温升、证明发机电和发动机性能的4小时满负荷运行试验。根据设计的最高环境温度摹拟热效应证明的冷却系统，在这个试验中，至少应有17%的散热器圆形散热片应被遮住，测试散热器污秽状态时的运行状态。散热运行试验应按照下列顺序进行：试验过程中所有仪表应以一定时间间隔进行记录。散热器自动温度调节装置锁定；80%负荷时一小时静止；90%负荷时一小时运行；100%负荷时两小时运行；110%负荷时一小时运行.5.2.1.3特殊试验特殊试验是不同于型式试验和验收试验的检查和试验.业主随时有权要求检查和试验C5.3检查5.3.1 在创造期间和完成后，全部的设备及材料应接受业主/设计检查人员的检查。5.3.2 任何设备和材料如被业主/设计检查人员拒绝接受，供货商应予以替换，且不能提出价格上的要求。5.3.3 供货商应提交明确的试验复印件和试验相关的其他数据，惟独在业主/设计批准试验证明后才干发货。5.3.4 业主/设计应不受限制的进入生产车间，检查生产过程、计划、试验、检查程序和文件。5.3.5 在柴油发机电组运前14天通知业主/设计以便组织最终的检查。CDP-S-GU-EL-007-2022.B6备品、备件及专用工具6.1 总则供货商应依据可靠和实用的原则，分别提出2年质保期内和质量保证期后10年期间所需要或者推荐的备品备件清单，并标明序号、名称、型号、规格和数量以及相应的分项报价。该内容将是投标文件的一个重要组成部份。备品备件应与安装的组件相同，配备包装便于长期保存。6.2应为柴油发机电组提供一套专用工具，这些工具的数量和类型应达到能完成柴油发机电组的安装和维修。这些工具需有一个专用的工具箱。7铭牌应采用不锈钢或者其它防腐金属，矩形形状，铭牌的背景为白色，文字为黑色，警示牌为白色背景红色文字。铭牌上的文字应在安装hn处观察清晰Uj见。铭牌应用不锈钢自攻螺钉固定在机组上便于观察旦不能挪移的位置，不能使用粘胶。 标注内容 创造商名称、商标和定单号 型号（包括接线方案编号）、名称和出厂序号 运行参数（汽缸和冲程，额定功率，额定频率，额定电压，额定电流，相数、额定功率因数，转速，点火顺序）- 设备净重、底板重最、最大可拆卸部件分量- 防护等级- 出厂口期8涂层、包装和运输8.1 油漆和防护涂层8.1.1 设备全部喷漆，油漆外观要平整，所触无凹凸感，漆膜经久耐用。8.2 运输要求供货商必须遵守下列要求，除非实用户的书面指示，无任何例外：（1） 不允许不经验收就发运货物；（2） 供货商应将定单中规定的由供货商提供的货物的安装、调试和试运工具、配件和消耗品与货物一同发运；（3） 按合同规定的成套供货范围及时间将货物安全运到指定地点。8.3 包装要求（大件设备）在预制/创造大尺寸设备时.供货商应从用户获得和遵守公路运输的尺寸限制，以保证货物能顺利的抵达目的地。每一个货物的集装箱、板条箱、包装箱都必须在上面或者侧面用油漆或者其它方式刷上清晰口J读的运输防护标志，如防水、防厕、不许倒置等标志，并标识吊装重心，并在装卸时严格遵守9提交文件供货商的所有文件必须提供中文版本，同时可.根据业主需要提供相应的版本，但最终以中文版本为主。9.1投标文件在投标过程中，供货商应向业主提供如卜文件（但不限于此）：1）供货商应在投标技术文件中对本技术规格书逐条按顺序响应做出必要的解释并列出技术偏差表。2）投标商应逐条解释投标货物为满足技术规格书和数据单的技术要求所采取的措施。3）供货商在投标技术文件中必须按照本技术规格书中的要求提供相关技术资料或者图纸。4）与设计、创造、测试和验收相关的技术标准；1.1 他业主需要的文件。1.2 定货后提交文件定货后2周内提交的文件（8份），这些文件至少应包括如下内容：1）机组安装图纸；2）电路及接线端子图；3）外形尺寸（长、宽、高）和安装起重要求；4）燃油管线和日用油箱的配置图，燃油泵控制原理和外部连接要求；5）润滑油系统配置图：6）启动系统的配置图以及启动系统所有的外部连接要求；7）冷却系统的配置图：8）排气系统的配置图、进气量和散热器排风量；9）推荐两年备品清单1.3 设备安装和使用文件（最终技术文件）除了供货商和分包商的产品目录和样本以外，最终技术文件应包括下列参考资料：A.供货商名称B.用户名称C.用户设备编号D.设备设计创造的详细技术文件E.设备有关型式试验和出厂的检验报告、如果最终技术文件不能满足技术规格书和数据表所给的要求，供货商有责任进行变更和修订，并在接到用户/设计意见的十五天内反馈给用户。最终文件分为下面三个部份：A.设计和安装手册B.运行手册C.维护手册“设计和安装手册”部份应包括：设计文件：-一型式试验、验收试验和特殊试验证明：一-安装过程说明：一-安装后现场调试过程的说明。“操作手册部份应包括：-一起动过程说明：-使用环境说明：“维修手册应包括：_一预防维修说明和定期检查程序；用于拆卸和替换所有另件和附件（包括备件表中的备件）安装说明书和程序；一一备用件、消耗品、包括从厂家订购它们所需要的所有信息（名称和代号）。10技术服务01技术支持供货商在投标时应提交现场技术服务计划和周进度时何表，内容包括施工、安装、起机、试运行直至投产和现场验收试验，如果收费还应提出分项报价。供货商按照商务合同规定的时间和地点要求，派遣技术人员，在现场提供技术服务。如果现场服务需收费，则应在投标时应提出单独报价。工程设计阶段，供货商宜与设计以召开联络会形式进行设备技术和创造的沟通，以便最终设备符合工程的技术要求。召开设计联络会的次数和地点由业主/设计和供货商根据工程需要商议后确认。10.2培训供货商应为业主的技术人员和运行、维护人员进行技术培训，以使他们全面了解本项目设备的基本原理、技术特点、控制保护功能、运行维护要求以及常见故障的排除方法等。供货商应在规定期限内，根据合同规定的方式，组织对业主选派的运行操作及管理人员进行技术培训，其中在供货商工厂或者培训中心进行工程师培训，在中国国内供货商培训中心或者工程现场进行运行维护人员培训。供货商应当在投标文件中提出详细的针对柴油发机电组的原理、操作、简单运行维护的详细培训实施计划。业主将对供货商提出的培训计划进行评估。对于准备不充分，缺乏细节的培训计划将影响对其投标的评价。Il验收11.1 工厂验收业主将在供货商发货前按照本技术规格书和数据单进行工厂验收。11.2 到货验收1）业主将在货物到达工地后进行现场验收测试，其测试程序将在开始前通告供货商。2）现场验收的测试项目将由业主在技术规范书中任意选择其测试结果由业主和供货商双方签字认叽3）在上述测试中，若发生任一项指标不符合技术规范书要求，供货商应在一周内更换其不合格产品。如果指标不合格系由供货商原因造成，则所有费用由供货商负担。11.3 最终验收1）业主将在设备安装调测完毕后进行最终验收测试，其验收测试程序将在开始前通告供货商。2）测试结果由业主和供货商双方签字认可.3）在上述测试中，若发生任一项指标不符合技术规范书要求，供货商应在两周内更换其不合格产品。如果指标不合格系由供货商原因造成，则所有费用由供货商负担。12保证和担保供货商所提供的产品在使用期间保证不会出现材料、设计和创造工艺等方面的缺陷。若在使用期间有任何上述缺陷，供应商应免费进行必要的更换和维修。在质保期内，如果出现任何缺陷或者故障，供应商应免费提供更换、维修和装运以及现场劳务服务。质保期应从安装测试完毕且技术指标验收合格，合格证书签发之日算起计算，至少为三年。在所供货产品使用期间（该期间不受质保期的限制）因所供货产品质屋问题造成业主的其它经济损失，业主保留向供货商索赔的权利。中国石油数据单技术规格书编号了CDP-S-GI-EL-(X)7-2022B数据单编号：XXXXXX（工程名称）项目号：设计阶段：第1页共6页I版柴油发机电组数据单中国石油数据单XXXX工程柒油发机电组项目号：数据单编号：设计阶段：口期：第2页共6页1第一部份工程概况3第二部份现场条件31安装场所32安装环境条件3第三部份数据表30项目号：数据单数据单编号：vvvv设计阶段：AAAA匚程中国石油柴油发机电组2.1第3页共6页第部份工程概况xxxxxxxxxxxxxxxx工程概况应针对技术规格书所属专业在工程中的应用进行概述。第二部份现场条件I安装场所室内。2安装环境条件2.1 机组应设计为户内操作，自然冷却如使用条件不同，则产品设计应满足用户数据表中提出的特殊要求或者商议解决。机组应适合于安装地点的环境条件，应考虑环境因素对材料寿命和安全的影响。环境条件如下：- 安装地点：见数据表- 海拔高度：见数据表- 温度：见数据表- 户内最高温度：见数据表- 相对湿度：见数据表注：供货商应根据当地气象部门统计资料和所提供的有关资料进行系统设计及配置。2.2 组成的机械零件和装置要能承受运输过程中的振动和冲击，应考虑在最低储运温度条件卜的载重平衡。没有其它说明时，所采用的最低温度值是数据表确定的设计环境条件。需考虑以卜加速度：运输种类轴向加速度(g)横向加速度(g)垂克加速度俎公路运输2.01.21.2海运0.20.72.2铁路运输4.00.40.4注：g为重力加速度。第三部份专用技术要求针对特定工程与该技术规格书定制或者修改相异的说明。第四部份数据我设备汇总表安装地点型号输出容量数量备注合计概述1用途：数量;：台：运行：套：备用套：型号：标签号：2技术规格书编号.：用途：负荷类型：3创造商名称：4安装形式：口户外口户内口顶棚卜5安装环境条件最高/低气温：'C最高/低冷却水温：/相对湿度最大俱：海拔：m地震烈度：太阳直射：口有口无防爆分区：温度区域：气体分组：6操作条件7特性及发机电数据燃料过滤器：口有口无缸径：mm；冲程：mm；轴功率转速冲程数：口2冲程：口4冲程：排气量：mm,额定值排气最大温度：OC正常值汽缸数量：最小值.汽缸罗列方式：进气温度：输出功率：kW(rnim)Im处噪声值dB（八）燃料系统：I汽缸衬套：口潮湿口干燥；类型T%：口直接口室内盘绕2燃油入口阀安装方式：口固定口诃挪移：创造商名称：型号/尺寸；河迷得1类型：口液压口电子口机械：口独立口内装：2等级：CNEMADIP型号：3创造商名称：4速度：口变化速率恒定速率5超速断开信号：口就地口远控洵泄油系统：1润滑油泵：口直接润滑口电动润滑名称；型号：2辅助油泵：口人工口电动名称：型号：3过滤器：口干式口户内口户外4名称：型号：冷却系统技术求和条件中国石油XXXX工程柴油发机电如设计阶段：口期：第4页共6页1I类型：口封闭式口开放式2I冷却介质：水3循环泵名称：型号：创造商名称：起动系统1电池：类型：阀控密封铅酸蓄电池2安装方式：撬装：起动方式：口手动口半自动口自动揖气消音装置1方向：口垂直口水平2创造商名称：3创造商标准供货苞困I齿轮箱：口有口无2排气清洁系统：口有口无3底座；口后口无4进气过滤器：口有口无5进气II混合器冷凝弯头：口有口无6进气过滤器支架：口有yes口无n&7地脚螺栓及护垫：口有yes口无no8离合器：口有口无9高速连轴器：口有口无10排水箱：口有口无11闭式冷却系统：口有口无12连轴器保护装置：口有口无13飞轮保护装置：口有口无14飞轮保险装置：口有口无15汽缸指示器接头：口有口无16润滑油管路系统：口有口无17燃料系统（主要包括调压器、压力计、螺旋管阀）：18内置式减振器：口有口无19发动机润滑油过滤器：口有口无20发动机润滑油冷却器：口有口无21排气波纹管/法兰盘：口有口无22电池组：口有口无23充电器：口有口无24电池电缆/支架/接头：口有口无25仪表和信号指示：口有口无26就地/远控控制盘：口有口无27配线及配管：口有口无28绝缘护套：口有口无29平台/框架/梯子：口有口无30回火保护装置：口有口无311排气消音器：口有口无32排气消音器支架：口有口无33特殊工具：口有口无34转矩分析：口有口无35发机电：口有口无36励磁机：口有口无37机油加热器：口有口无38主断路器：口有口无39循环水加热器：口有口无40试运备用件：口有口无41两年运行备件：口有口无发机电性能参数11额定电压：频率：Hz：相数：J）:中国石油XXXX工程柴油发机电如设计阶段：口期：第5页共6页1V抿某：V壬釜K召1贸潦疵樊乌WS器应襟溟0+1辍因捋渗S巨裕Y窘e堡叵Y畏2曜§血惘除根三U柘三XXJEX壁X平匕。堞福i感兵£莹敞口史§11值何拒5e容q0CC题冬S岸YM1V蔚i1<32?整怨S1ZS寸Q6二ZS寸ICQZ8&9状尽9赋装口“史忘七必2>一SJRtf三浪技术评分表XXXXXX工锲名称中国石油技术规格拈编号:CDP-S-GU-EL-OOz2
