污水抽生泵井与隔油池工程施工技术交底.docx

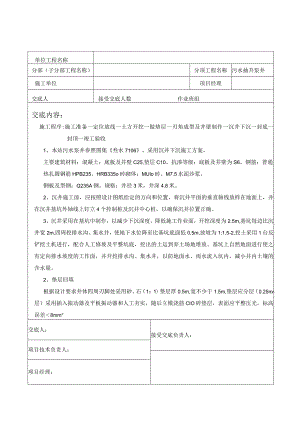

单位工程名称分部（子分部工程名称）分项工程名称污水抽升泵井施工单位项目经理交底人接受交底人数作业班组交底内容：施工程序:施工准备一定位放线一土方开挖一做垫层一刃角成型及井壁制作一沉井下沉一封底一封顶一竣工验收1、本站污水泵井参照图集叁水7106。采用沉井下沉施工方案。主要建筑材料：混凝土：底板及井壁C25,垫层C10。抗渗等级：底板及井壁为S6。钢筋：普通热扎圆钢筋HPB235、HRB335o砖砌体：MUlo砖、M7.5水泥沙浆。钢板及型钢：Q235A钢。规格：井径3米，井深4.8米。2、沉井施工前，应按照设计图纸给定的方向和位置，将沉井平面的垂直轴线放样在地面上，并在沉井基坑外轴线上钉立4个控制桩及沉井中心桩，以确保沉井位置正确。3、沉井采用在基坑中制作，以减少下沉深度，降低施工作业面，开挖深度为2.5m,基坑每边比沉井宽2m,四周挖排水沟、集水井，使地下水位降至比基坑底面低0.5m,放坡为1:1.5-2,挖土采用1台反铲挖土机进行，配合人工修坡及平整坑底，挖出的土运到弃土场地堆放。基坑上自然地面进行使之有定向排水坡度的工作面，并开挖排水沟、集水井，以防地面水、雨水流入坑内，减小井内土壤的含水量。2、垫层回填根据设计要求井体四周刃脚处采用砂、石（1：1）垫层厚0.5m,宽不少于1.5m,垫层应分层（0.25m层）采用插入振动器及平板振动器和人工夯实，随后立模浇筋CIO碎垫层，表面应平整压光，标高误差8mm°交底人：接受交底负责人：项目技术负责人：项目经理：单位工程名称分部（子分部工程名称）分项工程名称污水抽升泵井施T单位中铁电气化局北京建筑公司项目经理交底人接受交底人数作业班组交底内容：沉井在下沉过程中因四周土质不均匀，挖土高度不一致，刃脚侧有障碍物或沉井外有弃土等原因，造成沉井倾斜或井位偏移。主要的纠偏方法有：.挖土纠偏：根据井底垂线和水准点高差值，采用调整挖土高差的方法纠偏。在下沉较慢的一侧多挖土，下沉较快的一侧少挖土，保持井筒相对均匀下沉。.加载纠偏：地质软硬不均匀时，可在井筒较高的一侧或顶部增加荷载，一般为砂袋，促使井筒较高侧较快下沉。射水纠偏：在挖土纠偏不见效时，可向下沉较慢的一侧井筒外壁四周注射压力水，使该处的土成为泥浆，以减小土的阻力，以达到使沉井较高一侧迅速下沉。11 .井底反滤层的填筑高度、填筑顺序、层数及滤料规格均应符合设计要求。12 .阀门井设在井壁外，采用普通止回阀及截止阀。13 .由于沉井下沉到位时，井底呈锅底型，锅底深度比沉井底部深23米，对这些超挖部分需回填碎石整平，之后在整个井底铺设30Cm碎石层。30Cm的碎石层应做到平整，无坑塘，必要时应用水平仪抄平，保证碎石层的水平。浇注底板混凝土时浇注应在整个沉井面积上，同时不间断进行，由四周向中央推进，并用振捣器捣实，底板混凝土浇捣完成后应及时养护，确保其表面不露白，并应防止阳光及温差的剧烈变化，以免底板出现收缩裂缝，影响沉井的施工质量和使用功能。交底人：接受交底负责人：项目技术负责人：项目经理：单位工程名称分部（子分部工程名称）分项工程名称施工单位中铁电气化局北京建筑公司项目经理交底人接受交底人数作业班组交底内容：14 .设备安装应在土建各工序完成后进行。设备的规格、型号、安装位置、安装形式应符合设计要求。设备安装完毕后，应进行试运转。15 .各级施工负责人、质检员、操作人员，都要严格抓好各项分部工程的质量，严格按规范、规程对工程进行验收。交底人：接受交底负责人：项目技术负责人：项目经理：单位工程名称分部(子分部工程名称)分项工程名称砖砌隔油池施工单位项目经理交底人接受交底人数作业班组交底内容：施工程序：隔油池基坑土方开挖一混凝土垫层一MUlO砌筑池壁隔油池圈梁支模、绑筋、浇注混凝土一隔油池顶盖预制钢板制作一隔油池内壁、外壁防水砂浆抹面一作隔油池24H灌水实验一土方回填一隔油池预制顶盖安装一成品保护1 .本站砖砌隔油池池选择图集07S906(04S519)°应根据工程地质情况和地下水位的深度、设置地点等选用：有无地下水、有无覆土及可否过汽车的砖砌隔油池型号。2 .破砌体采用2MU10级烧结粘土砖。砂浆采用MlO级水泥砂浆。当采用其他代用砖时保证强度不降低。3 .基坑开挖时，应根据图纸、图集，严格控制基坑深度。在采用支护法施工时，应采取安全监控措施。在有地下水或雨季施工时，要做好排水措施，防止基坑内积水及边坡坍塌。基坑底部如无积水时，基坑素土夯实。4 .垫层混凝土强度ClO厚度100mm,现浇底板、中、顶圈梁均采用C25级混凝土，钢筋混凝土保护层厚度：现浇钢筋混凝土底板、预制盖板及现浇盖板、圈梁均为35mm。5 .垫层厚100mm0浇完后，根据图集尺寸，弹出隔油池底板外形及内外池壁宽度线。根据墨线，摆放、绑扎钢筋。各型号隔油池底板均为双层钢筋，要求施工时在上下层钢筋之间加马凳，用610钢筋，间距600,呈梅花状布置，进行浇注。6 .砌砖前一天，应把砖浇水湿润，严禁干砖上墙，吸水深度控制在15mm以上，防止湿润不均或过湿现象砖砌体要上下错缝，内外搭砌，组砌方式为一顺一丁，砌筑时采用“三一”砌砖法并做到五皮一吊线，三皮一靠尺。砌筑厚度370mm,砌筑过程中沿墙面每隔一交底人：接受交底负责人：项目技术负责人：项目经理：
