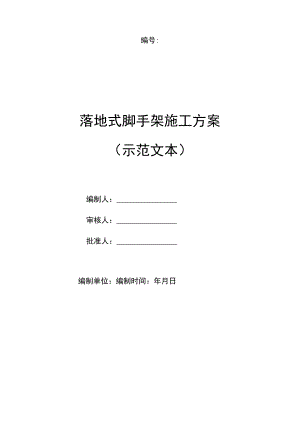

编号:落地式脚手架施工方案（示范文本）编制人：审核人：批准人：编制单位：编制时间：年月日3施工安排34施工准备55方案设计66脚手架搭设87脚手架拆除：238质量标准239脚手架施工安全措施2410安全文明施工及环境保护措施2511脚手架计算书错误!未定义书签。外脚手架架施工方案1编制依据表1序号资料名称编号1XX恒大绿洲XXXX楼主楼及配套建设工程施工图纸2XX恒大绿洲XXXX楼主楼及配套建设施工组织设计3混凝土结构工程施工质量验收规范GB50204-20024建筑施工脚手架实用手册中国建筑工业出版社5建筑施工扣件式钢管脚手架安全技术规范JGJ130-20116建筑施工安全检查标准JGJ59-20117建设工程安全管理条例国务院第393号令8危险性较大的分部分项工程安全管理办法建质200987号2工程概况XX恒大绿洲XXXX楼主楼及配套建设工程由XX金晨建筑设计有限公司设计，项目位于XX市于洪区南阳湖街与大堤路交汇处，建筑高度最高为98.88m,总建筑面积11.2万平方米。本工程脚手架采用落地式双排脚手架和悬挑架两种，均采用单立杆双排架的搭设方式，外架随结构进度高出工作面一个标准层进行搭设，结构施工阶段主要功能为安全防护、墙体、柱的钢筋绑扎、模板支设、混凝土浇注及模板拆除，即结构封顶时外架搭设完成；装修阶段主要功能为安全防护兼外墙抹灰，完成后进行拆除，拆除进度随抹灰进度逐步拆除，即抹灰完成时外架拆除完毕。本工程地上单体结构为框架剪力墙结构形式，根据现场条件和工期要求，涉及地下防水和肥槽回填，原来由肥槽搭设的架体需要拆除。115#和116#南侧及116#东侧在回填后的地面上搭设落地双排单立杆脚手架，搭设高度至商网二层顶板9m处。115#、116#主楼落地脚手架从二层商网顶板搭设至8层，从9层标准层开始往上采用工字钢悬挑双排单立杆脚手架，分别在9层顶板、15层顶板、21层顶板、27层顶板悬挑四次到顶：121#、122#、135#落地双排单立杆脚手架直接在地下一层顶板搭设至9层，分别在10层顶板、16层顶板、22层顶板、28层顶板悬挑四次到顶。每次悬挑均为六层，高度17.7m。3施工安排3.1组织部署：项目部成立以项目经理为首的脚手架搭设质量安全管理领导小组，小组成员为项目部各部门成员，小组成员及人员分工如下表所示：表2序号职务姓名负责内容1项目经理现场总负责、总协调2总工程师负责分项施工方案的总体框架的确定3技术主任负责土建工程施工的技术指导工作，对土建工程师编制的方案、交底进行审核，贯彻执行国家有关规范、验收标准及上级制定的规章制度、措施。4土建工程师1）负责脚手架施工方案编制工作；2）负责脚手架施工技术交底，对现场脚手架搭设进行技术指导和过程检查，保证方案、交底的有效实施；3）参与脚手架使用前的验收工作，保证脚手架严格按照方案的要求进行搭设。5安全员1）主持脚手架搭设使用前的验收工作；2）负责脚手架日常使用的检查，及时发现安全隐患并通知各工程部负责人限期整改。6质检员参与脚手架材料的进场质量检查和验收；参与脚手架搭设完成后使用前的验收工作；7测量主管负责测量对脚手架的沉降观测及垂直度观测8资料员负责项目施工资料管理9工程经理负责落实由项目部下达的生产任务，协调项目与劳务之间的工作安排，并对整个施工现场施工全过程负责。10材料主任负责脚手架搭设需用材料的采购工作，按照现场施工的需要，按照国家相关规范、标准的质量要求采购或租赁脚手架搭设用材料。11试验员参与对进场脚手架材料的抽检送检工作，保证脚手架搭设用材料的质量满足相关技术标准要求。3.2.时间安排:主楼地上一层开始施工的同时搭设外架，外架的搭设同步于结构施工。计划2014年3月25日开始外墙脚手架的搭设。外保温聚合物砂浆抹灰完成后拆除，计划全部拆除时间为2015年5月10日。3.3.脚手架搭设施工人员安排：脚手架搭设由主体结构施工架子队负责，每个脚手架搭设班组设领工员（班组长）1名，其他管理人员由施工队组织设置人员。所有架子工必须经专业安全技术培训、考试合格，持特种作业操作证上岗作业。施工队人员职责分工表：表3序号职务负责内容1队长负责落实由工程室下达的计划任务，协调项目与劳务之间的工作安排，并对整个施工现场的脚手架安装、拆除等技术和质量问题进行全过程的控制，负责落实项目技术交底。2技术负责全面负责脚手架工程的技术工作。3工长按照施工队长的部署，落实技术要求，对现场的工人直接组织安排，并跟班作业。质检员：对脚手架的安装、拆除等过程中出现的问题及时发现，并上报项目技术室，填写施工质量情况。4质检员对脚手架的安装、拆除等过程中出现的问题及时发现，并上报项目技术室，填写施工质量情况。工人数量及分工表4施工队伍架子工人数备注施工队40根据工程情况，由于本工程工期紧，为确保工程如期完工，架子工数量为40人，设班组长两名；所有架子工必须经培训，具有有效期内架子工上岗证。4施工准备4.1 技术准备1）仔细阅读并审核施工图，熟悉结构形状、尺寸，并按此选择合理脚手架体系，设计合理、有效的脚手架搭设方案，设计外架布置详图。2）根据工程结构特点和有关规范要求进行脚手架搭设，技术室编制脚手架搭设方案。3）施工前由工长对作业层工人进行书面和现场交底，让每个工人都清楚脚手架具体做法及节点搭设要求。4.2 人员准备脚手架搭设前，由项目技术室和安全室负责对脚手架搭设班组进行交底培训，对脚手架的搭设参数、脚手架搭设构造要求及做法、脚手架搭设安全注意事项及脚手架搭设使用前验收标准等要求对施工人员进行详细交底。4.3 材料准备1）钢管：选用48X3.5,Q235脚手架钢管，钢管的壁厚不得小于3.5mm,进场时用游标卡尺检查，钢管长度lm、1.5m、2m、2.5m、3m>3.5m、4m、4.5m、5m、5.5m、6m等，钢管使用前应先除锈再涂刷桔黄色油漆，用于剪刀撑的钢管涂刷艳蓝色油漆。2）扣件：包括旋转扣件、十字扣件、对接扣件，所有扣件应为可锻铸铁扣件，铸铁不得有裂纹、气孔；不宜有疏松、砂眼或其他影响使用性能的铸造缺陷；并应将影响外观质量的粘砂、烧冒口残余、披缝、毛刺、氧化皮等清除干净；扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于Inlm；当扣件夹紧钢管时，开口处的最小距离应大于5mm；在螺栓拧紧扭力矩达65Nm时，不得发生破坏。3）脚手板：采用50mm厚木脚手板，宽度30Onin1,长度3m左右，不得有腐朽现象，两端应各设直径为4mm的镀锌铁丝箍两道。4）防护网：按照XX市安全质量监督总站的有关规定，安全网采用2000目100cm2阻燃式密目安全网。必须有国家指定的监督检测部门批量验证和检验合格证。5）钢丝绳：双排型钢悬挑脚手架卸荷钢丝绳为6X19钢丝绳，抗拉强度1700MPa,直径为中16。6）型钢：型钢悬挑外架水平挑梁采用18#工字钢，材质为Q235钢，要求有检验报告。7）钢筋压环与吊环型钢悬挑脚手架水平挑梁与楼板混凝土之间采用预埋20圆钢压环三根进行固定，压环与型钢之间的空隙用木楔子塞紧。卸荷钢丝绳与建筑物之间的连接，采用在建筑物上预埋中20圆钢吊环一个,钢丝绳穿入吊环后用手拉葫芦拽紧后再用四个钢丝绳卡进行绑扎固定。8）主要材料用量计划表，如下：主要脚手架材料工程量表表5.序号材料名称规格单位数量备注1钢管48×3.5×6根73600/2钢管48×3.5X5.5根2100/3钢管48×3.5X5根12500/4钢管48×3.5X4.5根23300/5钢管48X3.5X4根22500/6钢管48×3.5X3.5根6400/7钢管48×3.5×3根6200/8钢管48×3,5X2.5根6500/9钢管48X3.5X2根8200/10钢管48X3.5X1.5根16800/11钢管48×3.5×1.2根14600/12钢管48×3,5×l根27600/13十字扣件国标个120000/14旋转扣件国标个27000/15对接扣件国标个35000/16木脚手板5cm立方1800/17密目网1.5*6m平米50000/18安全平网3*6m平米10000/19镀锌铁丝3.2mm、4mmkg1000脚手板捆扎、固定20工字钢18#吨173.5/21钢丝绳16#m929022钢丝绳22#m60023圆钢20吨6.5地锚及吊钩4. 3机具准备施工中，需准备的施工机具有：扳手、安全带等。5方案设计5. 1脚手架的选型本工程115#楼南侧和116#楼东侧、南侧在回填后的地面上搭设落地双排单立杆脚手架，搭设高度至商网二层顶板9m处。115#、116#主楼落地脚手架从二层商网顶板搭设至8层，从9层标准层开始往上采用工字钢悬挑双排单立杆脚手架，分别在9层顶板、15层顶板、21层顶板、27层顶板悬挑四次到顶；121#、122#、135#落地双排单立杆脚手架直接在地下一层顶板搭设至9层，分别在10层顶板、16层顶板、22层顶板、28层顶板悬挑四次到顶。每次悬挑均为六层，高度17.7m。当结构施工至悬挑钢梁结构层结构底梁板时，在楼板上预埋20钢筋压环，在设置悬挑钢梁结构层墙柱施工前设置18#工字钢水平挑梁，开始搭设工字钢悬挑式脚手架。卸荷钢丝绳拉环采用16,预埋在悬挑钢梁结构层紧邻上层结构碎梁内。5. 2本工程落地式脚手架搭设高度普遍为17.7m,局部最大为27m左右，悬挑架为每6层悬挑一次,悬挑架搭设高度17.7u5.3 落地式脚手架与悬挑脚手架均采用双排单立杆扣件式脚手架，立杆横距0.75m,纵距1.5m,步距为1.5m,扫地杆中心距基础不大于200mm。5.4 大横杆步距1.5m（局部加大或者缩小避开装饰线条），小横杆搭于大横杆之上与立杆紧贴，所有小横杆外伸出立杆100mnb内排架距离墙长度为0.30米。作业层满铺50mm厚脚手板，铺设时用8#铁丝绑牢，挡脚板设在有脚手板的脚手架外排架内侧，采用Mnlm厚、20Onlm宽的模板，用8#铁丝绑扎牢。5.5剪刀撑斜杆与地面夹角为4560度，斜杆间距6%斜杆搭接为Im三扣件（如下图）。搭设高度超过24m时设置连续剪刀撑。图1剪刀撑搭接示意图5.6落地式脚手架连墙件采用预埋钢管扣件连接，两步三跨，竖向间距3米，水平间距4.5米，采用双扣件连接。悬挑式脚手架连墙件采用预埋钢管扣件连接，两步三跨，竖向间距3米，水平间距4.5米，采用双扣件连接。5.7落地式脚手架基础为混凝土楼板，下铺50m厚垫板，每个垫板上不少于两根立杆。悬挑式脚手架下垫18#工字钢，采用中16钢丝绳卸载。立杆纵距(m)1.5脚手板重量(Kn/m)0.35立杆横距(m)0.75连墙件跨距Gn)4.5大横杆步距hm)1.5连墙件步距Gn)3施工荷载(Knm2)3.5同时作业层数2内立杆距结构外皮宽度(m)0.3作业面铺脚手板宽度(In)0.75m表65.8脚手架特性参数：落地式脚手架特性参数:立杆纵距(m)1.5脚手板重量(Kn11O0.35立杆横距(m)0.75连墙件跨距(m)4.5大横杆步距hm)1.5连墙件步距(m)3施工荷载(Kn/m?)3.5同时作业层数2内立杆距结构外皮宽度(m)0.30作业面铺脚手板宽度(m)0.75m悬挑式脚手架特性参数:表7图3落地式脚手架基础大样图6脚手架搭设6.1脚手架搭设一般要求6.1.1水平杆件(包括横向、纵向水平杆件)的接长采用对接扣件，并应符合下列规定：1)水平杆件的对接扣件应交错布置：两根相邻水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的l3o如下图所示：>500（a）接头不在同步内（立面）>500A-A（b）接头不在同跨内（平面）图4杆件接头示意图2）当采用搭接连接时，搭接长度不应小于1m,应等间距设置3个旋转扣件固定，端部扣件盖板边缘至纵向水平杆端的距离不应小于100mni;3）纵向水平杆应作为横向水平杆的支座，用十字扣件固定在立杆上，脚手架立杆均采用单立杆,纵向水平杆必须与立杆采用扣件锁紧；6.1.2 脚手板对接平铺时，接头处必须加设两根横向水平杆，脚手板外伸长度的和不应大于300mm：脚手板应铺满，铺稳。6.1.3 脚手板的构造要求：脚手板的主筋应垂直于纵向水平杆方向铺设，应采用对接平铺，四角采用8#铁丝箍紧，并用直径L2mm的镀锌钢丝和14钢筋固定在支撑杆上。作业层脚手板应满铺、铺稳，离开墙面120"150mmo图5脚手板对接、搭接构造图6.L4作业层端部脚手板探头长度应取150mm,其板长两端应与横向水平杆用8#钢丝固定牢固，严禁有超过支承横杆250mm以上的探头板出现。6.1.5立杆构造要求：1）落地架立杆底部垫通长脚手板，脚手板长度不小于2跨。2）脚手架必须设置纵、横扫地杆。纵向扫地杆应采用十字扣件固定在距脚手板上皮小于20OnmI处的立杆上。横向扫地杆也应采用十字扣件固定在紧靠纵向扫地杆上方的立杆上。3）立杆接长除顶步外，其余各层各步接头必须采用对接扣件连接。6.1.6剪刀撑与横向斜撑构造要求：D本工程的外脚手架在外侧面整个长度和高度上连续设置剪刀撑。具体按照前述立面图设置。2）每道剪刀撑跨越立杆的根数不应小于4跨，且不小于6m,斜杆与地面的夹角控制在45°60°之间。3）剪刀撑沿架高连续布置。斜杆与脚手架基本构件应可靠连接，剪刀撑搭接接长部分不小于1m,不得少于3道扣连接。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mmo4）横向斜撑应在同一节间，由底层至顶层呈之字型连续布置，横向斜撑用十字扣件与纵向横杆连接。6.L7安全防护1）架内安全网挂设：随外脚手架的搭设，外架外侧挂好绿色安全立网，立网挂在外排立杆脚手架内侧，保证外脚手架全封闭。平网设置三层一到满拉。2）防护栏杆在超出施工作业面1.5m处设置，并设置挡脚板。3）架外安全网挂设：未封闭的外墙脚手架，在3层的高度处设置水平安全平网，平网宽度不少于6mO6.1.8脚手架搭设其它要求：1）每搭完一步脚手架后，及时校正步距、纵距、横距及立杆垂直度。2）垫板的长度不小于3m。3）开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙（柱）件安装稳定后，方可拆除。4）剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。5）扣件螺栓拧紧力矩不应小于40Nm,且不大于65Nm°6）在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的十字扣件、旋转扣件的中心点的相互距离不应大于150mm。7）对接扣件开口应朝上或朝内。8）各杆件伸出扣件盖板边缘的长度不应小于100nimo9）挡脚板设置在外立杆的内侧，高度为180mm。6.2落地式脚手架搭设工艺流程：6.2.1双排单立杆脚手架的搭设顺序1）按脚手架的柱距、排距要求进行放线、定位；2）按脚手架立杆布置图放线、标定立杆位置一垫板（脚手板）铺设一摆放纵向扫地杆（贴近地面的纵向水平杆件）一逐根树立立杆，随即与扫地杆扣紧一装横向扫地杆（横向水平杆件）并与立杆或纵向扫地杆扣紧一安装第一步纵向水平杆件（随即与各立杆扣紧）一安装第一步横向水平杆件一第二步纵向水平杆一第二步横向水平杆一安装第一道连墙（柱）件一安装第三、四步纵向和横向水平杆件一加设剪刀撑一安装第二道连墙（柱）件一于作业面铺脚手板一安装防护栏杆一扎防护网一（随着结构施工进度逐步搭设纵向、横向水平杆件，设置连墙件及剪刀撑，铺设作业面脚手板、防护栏杆及防护网）6.2.2搭设高度普遍为17.7m,局部最大为27m左右。脚手架立杆纵距1.5m,立杆横距0.75m,内侧立杆距墙0.3Onb大横杆步距L5m。脚手架搭设在地下室顶板上，脚手架地基为C30、C25混凝土楼板上。6.2.3连墙件的布置及构造要求：连墙件应采用均匀布置，两步三跨，连墙件必须从底步第一根纵向水平杆处开始设置，当该处设置有困难时应采用其他可靠措施固定，当脚手架操作层高于连墙件两步时，应采用临时稳定措施，直到连墙杆搭设完成为止；当脚手架下部不能设连墙杆时可采用抛撑，抛撑应采用通长杆件与脚手架可靠连接，与地面的倾斜角度应在45度至60度之间，连接点中心距主节点的距离不应大于30Omn1,抛撑在连墙件搭设完成后方可拆除；连墙件中的连墙杆宜呈水平并垂直于墙面设置，与脚手架连接的一端可稍微下斜，不容许向上翘。连墙件的做法如下图：连墙件常用做法6.2.5剪刀撑与横向支撑的构造要求：每道剪刀撑越立杆的根数宜在4根之间，每道剪刀撑的宽度不应小于4跨，且不小于6m,斜杆与地面的倾角宜在45度-60度之间；24m以上的双排脚手架，必须在外侧整个长度个和高度上连续设置剪刀撑；剪刀撑的接长可采用搭接，搭接长度不应小于1m,不少于3个旋转扣件固定；剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于150mm。、上层立杆F -00SE÷' 剪刀.,直角扣件,立杆XIi连接在点大样图外架立面图图6落地架立面不意图6.2.6出入口构造要求：门洞边立柱的数量在原立杆数量基础上加倍。洞口处增设的斜杆要用旋转扣件优先固定在与之相交的小横杆的伸出端上，旋转扣件中心线距中心节点的距离不应大于150mm。洞口两侧增设的横向支撑要伸出增设的斜杆端部。增设的短斜杆端部增设个安全扣件。1660。Illlll=llll图7出入口防护图6.2.7马道脚手架采用中48三X3.5mm钢管搭设，上铺5cm厚脚手板，外侧满挂绿色密目安全网，如下图所示:6600-图8马道搭设平面示意图图9马道搭设立面示意图之字型斜道附着外脚手架设置，以首层安全通道为出入口，宽度为1.2m。在拐弯处设置平台，宽度1.5m,平台处设置水平剪刀撑。马道两侧及平台外围设置栏杆及挡脚板，栏杆高度1.2m,挡脚板高度180mm。马道外围设置拉结点与结构框架柱拉结，拉接点间距不大于4.5米，菱形设置。马道脚手板横铺，在横向水平杆下增设纵向支托杆，间距50Omnb每道脚手板上都要钉防滑木条,木条厚度为20mm。马道出入口必须搭设宽于出入通道两侧各1米的防护棚，棚顶应满铺双层不小于5厘米厚的脚手板。通道两侧用密目安全网封闭。防护棚长度不小于3米，防护棚高度不低于3米。出入口搭设如下图所示:（建酝减Jo o O安 全 隐 患 大T图10安全通道搭设示意图6.2.8脚手架防护设施：脚手架满挂全密封密目安全网，密目网采用不小于2000目100cm2的密目式绿色围护立网，密目网必须按网孔满扎，不得跳扎，用14#镀锌钢丝绑扎在大横杆外立杆内侧。作业层安全网应高于作业平台一步架，并在作业层下部挂一道水平安全网。脚手架在一层全封闭一次，层层软防护。作业层脚手架立杆与0.6m和1.2m处设置两道防护栏杆，底部侧面设置18Omm高的挡脚板，挡脚板应采用1216mm的木模板等硬质板，不得使用软质板，更要杜绝使用装饰用刷黄黑油漆的塑料布条。6.2.9出料平台（1）出料平台设计加工出料平台主梁采用16号工字钢搭设，次梁采用10#槽钢，平台长6m,宽1.8m,次梁净距0.7m,主梁与槽钢双面焊接，出料平台设置吊环，作钢丝绳拉接及吊装用。次梁上铺5cm厚的木脚手板，用钢丝绑扎牢固。出料平台尺寸见图。平台插入地锚内，并在地锚外侧钢工字钢腹板上打眼穿钢筋防止平台移动。工字钢悬挑端用22#钢丝绳斜拉，钢丝绳与吊环、地锚连接处必须使用卡环，规格为4.9。出料平台的制作详见下图：图11出料平台搭设示意图地锚埋深30cm,距板边40cm,在出料平台上第2层顶板梁内埋地锚用以固定钢丝绳，在平台主梁距端部4.7m处，打30的圆孔，在圆孔中穿入25钢筋用以固定平台，钢筋弯起端点焊在地锚上,如下图所示：O图12出料平台搭设详图出料平台外口应略高于内口。平台上满铺50mm厚木脚手板，(脚手板与次梁方向垂直铺设)并在外侧三边设置15Onlm高的挡脚板。平台三面焊接150Omm高的护身栏，设三道护身栏杆，护身栏杆与槽钢焊接，用防护网作围护。吊环及地锚采用Q235620圆钢加工制作，吊环与主梁双面满焊，选用E4303电弧焊焊条。具体尺寸见下图。双而满焊图13吊环焊接示意图(2)平台的安装在标准层各层顶板混凝土浇筑前，在安装平台的位置预埋地锚。塔吊吊起平台前.，将平台安装位置的脚手架安全网拆除，并清除脚手架上的脚手板等材料。塔吊吊起平台后，将平台的工字钢支撑端插入预埋地锚内，固定好位置后，用钢管和卡子、垫木等将平台固定牢固，并用4根26#钢丝绳拉紧吊环。确认安装完毕后，方可撤去塔吊。用50mm的脚手板、铁丝和巾12钢筋将平台与结构间的严密空隙封盖起来。出料平台安装示意图如下：图14出料平台现场搭设图图15钢丝绳拉结详图（3）出料平台的使用出料平台搭设好后。经项目工程室、安全室和技术室统一检查验收通过后开始使用。随着楼层的升高，出料面从三层开始随之接高至所要的出料层，要求平台提升后必须对整个平台做全面检查，保证每层和主体结构拉接要求，原平台位置要恢兔好安全防护措施。（4）出料平台使用的安全要求D周转料不允许堆放在防护栏杆上。2）不得长短料混码、混吊U托、扣件及小于L2m的材料必须用吊斗进行吊运。3）在每次倒运安装时，材料随码随吊，不得在出料平台上长期堆放，应有专人指挥，慢提轻放,严禁大的冲击力作用在平台上，装料时外端应比内端高5-10cm,防止坠物伤人，同时严禁由出料平台上向下直接投抛材料。4）斜拉钢丝绳两边各设前后两道，（两道中的每一道均应作单道受力计算）钢丝绳接头处应设置卡扣4个。卡扣的开口方向应朝向主绳，间距200cm。钢丝绳与型钢、结构接触处应加衬软垫物，防止钢丝绳被剪切破坏。钢丝绳绳卡设置方向及间距如右图所示：绳卡主绳图16钢丝绳绳卡设置5）钢丝绳与地锚连接时，应该利用插接绳套或钢丝绳固接零件连接，不得使用打结绳扣的方法连接。6）出料平台上吊装就位时，应由专业架子工安装固定，并应将容许荷载值显著地挂在出料平台上。初次安装完毕使用前应由项目部组织核验合格后方可使用，之后每次安装就位后由现场安全员和技术员共同验收即可。7）不得堆放超过出料平台规定荷载的材料，且材料不得混合堆放。8）项目安全管理人员对工人进行安全知识培训和考核，强化安全意识。9）把好材料的质量关，对架设工具的管理和维修保养工作要加强，避免使用质量不合格的架设工具和材料。10）出料平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。6.2.10搭设标准：1）搭设安全和质量要求必须满足评选文明工地的标准，脚手架搭设规范，执行XX市建委有关规定；2）本脚手架只允许承受2层施工荷载，每步为3KNnf的荷载；3）土建施工人员必须正确使用本脚手架，严禁超载，且不能借用本脚手架支撑模板和随意拆用脚手架钢管及扣件，以免发生危险；4）如因结构发生变化，脚手架方案再做调整；6. 2.9脚手架搭设注意事项：D垫板、底座应准确的放在定位线上，垫板必须铺放平稳，不得悬空；2）搭设立杆时，外径不同的钢管严禁混用，相邻立杆的对接扣件不得在同一高度内，错开距离应在符合构造要求；3）开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；4）当搭至有连墙件的构造层时，搭设完该处的立柱、纵向水平杆、横向水平杆后，应立即设置连墙件；5）封闭型脚手架的同一步纵向水平杆必须四周交圈，用直角扣件与内、外角柱固定，在阳角处增加一根立杆，如图。6）当脚手架的操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完后方可拆除；7）剪刀撑、横向支撑应随立柱、纵横向水平杆等同步搭设，剪刀撑、横向支撑等扣件的中心线距主节点的距离不应大于100mm；8）对接扣件的开口应朝上或朝内，各杆件端头伸出扣件盖板边缘的长度不应小于100mm；9）铺设脚手板时，应满铺、铺稳，子拐角、斜道平台处的脚手板，应与横向水平杆可靠连接，以防止滑动；10）脚手架搭设完毕后，必须经有关部门验收，方可投入使用；6.3悬挑双排单立杆脚手架的施工方法及主要措施6.3.1工序准备D各种锚环预埋完成，并经验收合格；2）对进场的脚手架杆件进行全面的严格检查，禁止使用规格和质量不合格的杆配件；3）项目安全员对架子工做好安全技术交底和教育；4）各种防护措施准备好；5）在安装工字钢楼层，顶板混凝土施工前将已加工完毕的中20钢筋地锚固定于顶板钢筋上、在外侧墙体支设模板前预留150X20Omm洞口。6）测量人员放好外脚手架内外立管位置线，小横杆位置线，并作完预检；6.3.2外架搭设工艺流程按脚手架平面布置图放线、标定地锚位置f预埋地锚钢筋f工字钢加工f安装工字钢，用木楔子卡紧一逐根树立立杆，随即与扫地杆扣紧一装扫地小横杆并与立杆扣紧一安装第一步大横杆（与各立杆扣紧）一安装第一步小横杆一第二步大横杆一第二步小横杆一与连墙预埋钢管拉结一安装卸载钢丝绳一第三、四步大横杆和小横杆一接立杆一加设剪刀撑一铺脚手板挂安全绿网及安全平网6.3.3外悬挑架方法随着主体结构工程的进展，采用分段悬挑搭设的方法。在楼板上预埋巾20钢筋压环，钢梁设置层墙柱结构施工前设置18#工字钢水平挑梁，水平挑梁间距同立杆间距1.5米，局部1.4或1.6米，转角部位两型钢最大距离2米，工字钢长度为3米,悬挑长度为L8米,锚固长度为L2米，（具体尺寸详见型钢布置平面图）。工字钢下部焊接限位钢筋，限位钢筋与工字钢接触面焊接,限位钢筋距离墙为1.20米。在悬挑钢梁层楼板预埋三道620“C”式压环固定型钢，工字钢首道压环距离工字钢端部20Omnb第二道压环距第一道压环200mm,第三道压环距第二道压环100mm；压环一定要压在楼板下层钢筋下面，并保证两侧锚固长度LaC且不小于30cm,预留在楼板内的压环，如果无支座负筋，则须在压环100Omm范围内增加（H2150面筋，防止楼板裂缝的产生。压环与工字钢之间用木楔子楔紧。如果工字钢固定端设置在剪力墙中时，则在剪力墙开设洞口；如果工字钢悬挑梁另一端穿过剪力墙、窗台反梁或阳台反梁时，则在剪力墙或梁碎上开设200X20OmnI洞，并固定好工字钢。工字钢上预先焊接长20mm的巾25立杆定位固定钢筋（见图），48X3.5mm钢管插在25钢筋上面。卸荷钢丝绳拉环采用616,预埋在钢梁设置层上一层碎梁内。每根型钢水平挑梁上分别设置卸荷钢丝绳，一跨一拉,卸荷钢丝绳采用6X19+1,抗拉强度1400Mpa,直径16,水平间距1.5m,具体见型钢平面布置图。在固定好的工字钢上搭设钢管脚手架，因预埋压环所处碎强度龄期未到，故搭设外挑架时工字钢底可临时搭设钢管斜撑，斜撑水平间距4.5米，待上层楼面很强度达到100%时（大约15天），且上部钢丝绳完全受力后方可拆除斜撑。图20悬挑脚手架侧面示意图6.3.4然后搭设大横杆、立杆、小横杆、剪刀撑，铺脚手板，挂安全网，搭设方法和搭设要求同落地式双排单立杆脚手架。6.3.5悬挑脚手架搭设的构造要求：D挑架最大层数为七层，高度不超过20m。2）地锚钢筋采用20圆钢钢筋冷驾而成，要求地锚端头笆曲焊于主体顶板钢筋上铁下侧.地锚环构造（20钢筋冷弯制作）/I/200JJ200JZ图21地锚环示意图3）立杆：脚手架立杆均采用单根双排脚手架搭设，立杆距墙面30Omnb立杆纵距1.5米，下端设置扫地杆。立杆与大横杆必须用直角扣件扣紧，不得隔步设置和遗漏，立杆上的对接扣件应交错布置：两根相邻立杆的接头不得设置在同步内，同步内隔一根立杆的两个相邻接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。4）立杆与工字钢连接处，在工字钢上面焊接一个直径25的钢筋、高度为200mm,把工字钢上面焊接的钢筋插入立杆里面，用以防止立杆移动。5）水平杆：步距为1.5u上下横杆的接长位置应错开布置在不同的立杆纵距中，且两个相邻接头错开的距离不应小于500m,接头与相近立杆的距离不大于400mmo同一排大横杆的水平偏差不大T-20mm,相临步距的大横杆应错开布置在立杆的里侧，其长度不宜小于3跨；主节点处必须设置横向水平杆；6）剪刀撑：脚手架端部沿高度方向设通长剪刀撑，剪刀撑每四跨设置一道，斜杆与地面夹角为45°60°,剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或大横杆扣紧外，在其中间应增加3个扣接点，且扣件与主节点距离不大于15OnImo7）连墙件设置：连墙件采用刚性可靠连接且靠近主节点设置，竖向层层设置，间距2.95m,水平间距3.0m,脚手架连墙杆采用双扣件，在每隔两根连墙杆增加一根连墙杆，增加的连墙杆上下层连墙杆错开布置。连墙杆呈水平设置，当不能水平时，连接外架一端应向下斜连接，严禁向上斜连接。连墙件采用中48钢管，双扣件固定，一端与每层边梁上预埋的短钢管钢性连结，一端与外架固定。如需穿剪力墙时，则预埋中50套管。遇墙时连墙杆设置方法示意遇窗洞口时连墙杆设置方法示意妊脚手板与建筑物建筑间鼠同四，窗每块脚手板横向不小 于一处绑扎点，纵向 不少于两处绑扎点脚手板与建筑间I层防护没墙没柱等部位连墙杆设置方法示意当连墙杆不在主节点上时，加下斜杆加固方法示意图22连墙杆设置示意图8）护栏和挡脚板：脚手板采用50mm厚木脚手板对接平铺，接头处必须设置两根横向水平杆，脚手板的外伸长度为13Onlm150mm,两块脚手板外伸长度和不应大于30Omm,脚手板两端采用8#铁丝箍紧，并用直径L2mm的镀锌钢丝和14钢筋固定在支撑杆上。搭接铺设时，接头必须支在横向水平杆上，且伸出横向水平杆长度不应小于100mm,搭接长度应大于200mm,板下端与脚手架绑扎固定，下脚手板的上板头压上脚手板的下板头。在铺设脚手板的操作层上，必须设护栏和挡脚板，栏杆高度为L5米,挡脚板距脚手板面180mm。每段挑架内共设4层脚手板，每层脚手板水平方向满铺木跳板，型钢出挑部位采用木脚手板满封闭，上部施工层铺设2层脚手板。即四层一硬防护，层层软防护，上铺兜网再铺一层密目网。9）各杆件端头伸出最近节点扣件的长度不得小于IOOmnb防止杆件滑脱。脚手板隔层防护脚手板对接小意图脚手板搭接示意图图23脚手板连接示意图6.4脚手架防护设施：6.4.1上层脚手架拆除后，沿结构周圈搭设外挑安全平网。6.4.2防护栏杆：从三层开始，采用的是随楼层往上逐步升起的外挑脚手架，故必须在各个楼层的临边搭设防护栏杆。（1）密目安全网脚手架满挂全密封密目安全网，密目网采用不小于2000目100c2的密目式绿色围护立网，密目网必须按网孔满扎，不得跳扎，用14#镀锌钢丝绑扎在大横杆外立杆内侧。作业层安全网应高于作业平台一步架，并在作业层下部挂一道水平安全网。脚手架在一层全封闭一次，层层软防护。作业层脚手架立杆与0.6m和1.2m处设置两道防护栏杆，底部侧面设置180mm高的挡脚板，挡脚板应采用1216m的木模板等硬质板，不得使用软质板，更要杜绝使用装饰用刷黄黑油漆的塑料布条。（2）安全平网首层四周支6m宽双层网，网底部距下方建筑物不小于5用，每隔四层固定一道3m宽的水平安全网；水平安全网接口处必须严密，与建筑物之间缝隙不大于IOCnb外沿高于内沿。，在外挑架不断提升以后，主楼周围要搭设安全平网，以防止楼内物体向外抛出，搭设要求为：在主楼2层楼板层周圈搭设一道6m宽的双层完全平网，以后每隔4层搭设一道3m宽的单层完全平网，一直到结构封顶。搭设平网的钢管都从每层的窗口挑出，间距IOm左右，转角处在两面墙体上各预留4个60个穿墙孔,钢管从穿墙孔处挑出。每个挑出的钢管端头焊一个圆环用以固定10号钢绞线。墙体边固定一根10号钢绞线，固定方法为用铁丝穿过外墙的穿墙螺杆孔绑住钢绞线固定在外墙内侧。在两根钢绞线之间拉设安全平网。安全平网搭设详见下图。i¾IT剖面2-2剖面图24安全平网搭设节点7脚手架拆除：1. 1拆架程序应遵守由上向下，先搭后拆的原则，即先拆脚手板、剪刀撑，而后拆横向水平杆、纵向水平杆、立杆等，最后拆除立杆。（一般的拆除顺序为安全网一脚手板一剪刀撑一横向水平横杆一纵向水平横杆一立杆）。7. 2不准分立面拆架或上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆在拆开最后两个扣。拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。高差不应大于2步，如高差大于2步，应增设连墙件加固。8. 3拆除后架体的稳定性应不被破坏，如附墙杆被拆除前，应加设临时支撑防止变形，拆除各标准节时，应防止失稳。当脚手架拆至下部最后一根长钢管的高度时，应先在适当位置搭临时抛撑加固，后拆连墙杆。9. 4悬挑架待架体拆除完毕后方可拆除钢丝绳和工字钢。8质量标准9.1 钢管、脚手板、扣件的规格型号、质量均符合要求；10. 2钢管连接牢固，无松动等现象；8.3扣件拧紧力矩不应小于40N*m,且不大于65N*m8.4扣件规格必须与钢管外径相同。8.5对接扣件的开口应朝上或朝内；8.6脚手架立杆垂直度W1/300；8.7最大垂直偏差值：75mm;8.8纵向水平杆偏差：1/250；8.9全架长的水平偏差最大值：50mm:8.10立柱垂直度偏差不超过IOcmo8.11步距偏差20m
