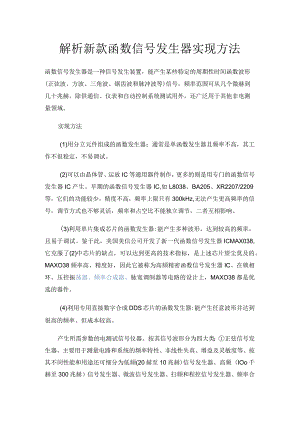

解析新款函数信号发生器实现方法函数信号发生器是一种信号发生装置，能产生某些特定的周期性时间函数波形(正弦波、方波、三角波、锯齿波和脉冲波等)信号，频率范围可从几个微赫到几十兆赫。除供通信、仪表和自动控制系统测试用外，还广泛用于其他非电测量领域。实现方法(1)用分立元件组成的函数发生器：通常是单函数发生器且频率不高，其工作不很稳定，不易调试。(2)可以由晶体管、运放IC等通用器件制作，更多的则是用专门的函数信号发生器IC产生。早期的函数信号发生器IC,如L8038、BA205、XR2207/2209等，它们的功能较少，精度不高，频率上限只有300kHz,无法产生更高频率的信号，调节方式也不够灵活，频率和占空比不能独立调节，二者互相影响。(3)利用单片集成芯片的函数发生器:能产生多种波形，达到较高的频率，且易于调试。鉴于此，美国美信公司开发了新一代函数信号发生器ICMAX038,它克服了(2)中芯片的缺点，可以达到更高的技术指标，是上述芯片望尘莫及的。MAXO38频率高、精度好，因此它被称为高频精密函数信号发生器IC。在锁相环、压控振荡器、频率合成器、脉宽调制器等电路的设计上，MAXO38都是优选的器件。(4)利用专用直接数字合成DDS芯片的函数发生器:能产生任意波形并达到很高的频率。但成本较高。产生所需参数的电测试信号仪器。按其信号波形分为四大类：正弦信号发生器。主要用于测量电路和系统的频率特性、非线性失真、增益及灵敏度等。按其不同性能和用途还可细分为低频(20赫至10兆赫)信号发生器、高频（IOo千赫至300兆赫）信号发生器、微波信号发生器、扫频和程控信号发生器、频率合成式信号发生器等。函数（波形）信号发生器。能产生某些特定的周期性时间函数波形（正弦波、方波、三角波、锯齿波和脉冲波等）信号，频率范围可从几个微赫到几十兆赫。除供通信、仪表和自动控制系统测试用外，还广泛用于其他非电测量领域。脉冲信号发生器。能产生宽度、幅度和重复频率可调的矩形脉冲的发生器，可用以测试线性系统的瞬态响应，或用作模拟信号来测试雷达、多路通信和其他脉冲数字系统的性能。随机信号发生器。通常又分为噪声信号发生器和伪随机信号发生器两类。噪声信号发生器主要用途为:在待测系统中引入一个随机信号，以模拟实际工作条件中的噪声而测定系统性能;外加一个已知噪声信号与系统内部噪声比较以测定噪声系数;用随机信号代替正弦或脉冲信号，以测定系统动态特性等。当用噪声信号进行相关函数测量时，若平均测量时间不够长，会出现统计性误差，可用伪随机信号来解决。
