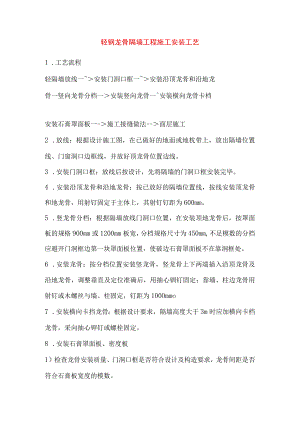

轻钢龙骨隔墙工程施工安装工艺.docx

轻钢龙骨隔墙工程施工安装工艺1 .工艺流程轻隔墙放线一安装门洞口框一安装沿顶龙骨和沿地龙骨一竖向龙骨分档一安装竖向龙骨一安装横向龙骨卡档安装石膏罩面板一-施工接缝做法-面层施工2 .放线：根据设计施工图，在已做好的地面或地枕带上，放出隔墙位置线、门窗洞口边框线，并放好顶龙骨位置边线。3 .安装门洞口框：放线后按设计，先将隔墙的门洞口框安装完毕。4 .安装沿顶龙骨和沿地龙骨：按已放好的隔墙位置线，按线安装顶龙骨和地龙骨，用射钉固定于主体上，其射钉钉距为600mm。5 .竖龙骨分档：根据隔墙放线门洞口位置，在安装顶地龙骨后，按罩面板的规格900mm或1200mm板宽，分档规格尺寸为450mm,不足模数的分档应避开门洞框边第一块罩面板位置，使破边石膏罩面板不在靠洞框处。6 .安装龙骨：按分档位置安装竖龙骨，竖龙骨上下两端插入沿顶龙骨及沿地龙骨，调整垂直及定位准确后，用抽心钏钉固定；靠墙、柱边龙骨用射钉或木螺丝与墙、柱固定，钉距为100Ommo7 .安装横向卡挡龙骨：根据设计要求，隔墙高度大于3m时应加横向卡档龙骨，采向抽心钾钉或螺栓固定。8 .安装石膏罩面板、密度板1）检查龙骨安装质量、门洞口框是否符合设计及构造要求，龙骨间距是否符合石膏板宽度的模数。2）安装一侧的纸面石膏板，从门口处开始，无门洞口的墙体由墙的一端开始，石膏板一般用自攻螺钉固定，板边钉距为200mm,板中间距为300mm,螺钉距石膏板边缘的距离不得小于10mm,也不得大于16mm,自攻螺钉固定时，纸面石膏板必须与龙骨紧靠。（另一侧为密度板罩面，安装方式同石膏板）3）安装墙体内电管、电盒和电箱设备。4）安装墙体内防火、隔声、防潮填充材料，与另一侧纸面石膏板同时进行安装填入。5）安装墙体另一侧纸面石膏板：安装方法同第一侧纸面石膏板，其接缝应与第一侧面板错开。9 .接缝做法：纸面石膏板接缝做法有三种形式，即平缝、凹缝和压条缝。可按以下程序处理。D刮嵌缝腻子：刮嵌缝腻子前先将接缝内浮土清除干净，用小刮刀把腻子嵌入板缝，与板面填实刮平。2）粘贴拉结带：待嵌缝腻子凝固原形即行粘贴拉接材料，先在接缝上薄刮一层稠度较稀的胶状腻子，厚度为InInb宽度为拉结带宽，随即粘贴接结带，用中刮刀从上而下一个方向刮平压实，赶出胶腻子与接结带之间的气泡。3）刮中层腻子：拉结带粘贴后，立即在上面再刮一层比拉结带宽8OInnl左右厚度约Inln）的中层腻子，使拉结带埋入这层腻子中。4）找平腻子：用大刮刀将腻子填满楔形槽与板抹平。10 .墙面装饰、纸面石膏板墙面，根据设计要求，可做各种饰面。密度板基层由红影木饰面。五、质量标准以GB50210-2001中的第7.3.9至第7.4.10条的规定为准，严格遵守。六、成品保护1 .轻钢龙骨隔墙施工中，工种间应保证已装项目不受损坏，墙内电管及设备不得碰动错位及损伤。2 .轻钢骨架及纸面石膏板、密度板入场，存放使用过程中应妥善保管，保证不变形，不受潮不污染、无损坏。3 .施工部位已安装的门窗、地面、墙面、窗台等应注意保护、防止损坏。4 .已安装完的墙体不得碰撞，保持墙面不受损坏和污染。七、应注意的质量问题1 .墙体收缩变形及板面裂缝：原因是竖向龙骨紧顶上下龙骨，没留伸缩量，超过2m长的墙体未做控制变形缝，造成墙面变形。隔墙周边应留3mm的空隙，这样可以减少因温度和湿度影响产生的变形和裂缝。2 .轻钢骨架连接不牢固，原因是局部结点不符合构造要求，安装时局部节点应严格按图规定处理。钉固间距、位置、连接方法应符合设计要求。3 .墙体罩面板不平，多数由两个原因造成：一是龙骨安装横向错位,二是石膏板厚度不一致。明凹缝不均：纸面石膏板拉缝不很好掌握尺寸；施工时注意板块分档尺寸，保证板间拉缝一致。
