    钟表的检测与故障排除.docx

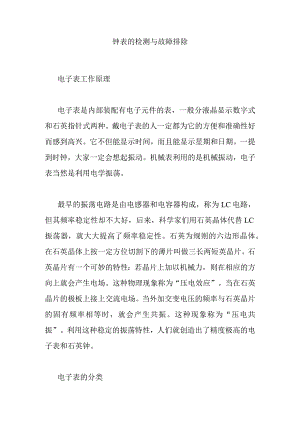

    钟表的检测与故障排除电子表工作原理电子表是内部装配有电子元件的表,一般分液晶显示数字式和石英指针式两种。戴电子表的人一定都为它的方便和准确性好而感到高兴。它不但能显示时间,而且能显示星期和日期。一提到时钟,大家一定会想起振动。机械表利用的是机械振动,电子表当然是利用电学振荡。最早的振荡电路是由电感器和电容器构成,称为LC电路,但其频率稳定性却不大好,后来,科学家们用石英晶体代替LC振荡器,就大大提高了频率稳定性。石英为规则的六边形晶体。在石英晶体上按一定方位切割下的薄片叫做三长两短英晶片。石英晶片有一个可妙的特性:若晶片上加以机械力,则在相应的方向上就会产生电场。这种物理现象称为“压电效应”。当在石英晶片的极板上接上交流电场。当外加交变电压的频率与石英晶片的固有频率相等时,就会产生共振。这种现象称为“压电共振”。利用这种稳定的振荡特性,人们就创造出了精度极高的电子表和石英钟。电子表的分类电子表可分为数字式石英电子手表、指针式石英电子手表及自动石英表和光动能手表1 .数字式石英电子手表:石英晶体的压电效应和两极管式液晶显示相结合的手表,其功能完全由电子元件完成。2 .指针式石英表:石英表的能源来自氧化银扣式电池,氧化银扣式电池向集成电路提供特定电压之后,通过其中的振荡电路和石英谐振器使石英振子起振,形成振荡电路源。从振荡电路中输出的频率为32768赫兹的电信号进入分频电路后经过16级分频产生出0.5Hz的脉冲信号,再经过窄脉冲电路输出脉冲信号进入驱动电路中去放大,并且形成交替变化的双向脉冲信号,从而驱动步进电机作间歇性转动,进一步带动传动轮系,使表针准确地显示时间。电池-提供能源,确保电路正常工作。电路部分提供频率和功率稳定的电脉冲,推进步进电机转动。X步进电机-把电子器件部分输出的电能转换成机械传动轮系-把电机转了输出的机械能转动逐级传递给秒轮、分轮、时轮、拨历轮。走针机构带动指针转动指示时间。拨针机构-调校时间和日历、周历、还具有止秒功能。电子表的工作原理电子表和其他一切钟表的计时原理一样,就是利用周而复始、连续不停的振动。不同的是,机械表是以发条的弹性形变作为动力,带动表内的计时器振动计时;而电子表是利用电池作为动力,然后将电能转化成磁能,选用一种敏感器件(如石英晶体管)作为开关带动计时器做不停振动,同时磁能又转化成机械能,带动表针转动(或数字变化),显示时间。电子表工作原理电子表工作原理:电源-晶体振荡产生32768HZ频率分频整流-一滤波-模数转换一-输出。电子元器件无方向器件(无源器件):电阻:单位:欧姆电容:单位:法拉电感:单位:亨有方向器件(有源器件):电解电容、二极管、三极管、蜂鸣器机芯结构:电源(电池)部分、PCB元器件、胶罩、五金检测要求:检测环境、设备、方法。精度、工作电流、静态电流、功能。(使用寿命)生产流程:PCB-COB-焊锡一一测试-一一EL片-LCD一一入罩-上板(上五金片)-测试-上电池-功能测试-贴电池贴纸。常见故障排除:白板:1、首先电池是否有电,无电,更换电池;有电,将机芯AC点短路即可。2、电池有电,短路任不好的,修理PCBo断字(缺划):1、可能是螺丝松动,打紧螺丝即可;2、驳马条上有污物,重装去除污物即可;3、LCD或PCB坏,更换以上元件。按灯字闪或无字:1、电池无电,更换电池;2、电池电压正常,按灯字闪,是亮灯干扰,增加干扰电容;山寨版手发退磁器的升级改造法手表退磁器这东西有手表维修专业用的,瑞士产价格昂贵;也有国产的,还有山寨版的,小商品市场里和网上就有卖,大约30元/个。退磁的原理是要将被退磁物体,置于一个交变而迅速衰减的磁场中,通常衰减的效果是要靠手持着手表,接近和逐渐离开退磁器来达到的,同时还要变换手表不同方位来重复进行上述过程。此外,用长螺管空心线圈也行,把手表放在线圈螺管内,再慢慢逐渐抽出。瑞士产的退磁器是有一个C型铁心,个头比较大,铁心两端各有一组线圈,用一个电容器放电,并产生LC衰减振荡,频率可达数百赫兹,它只需要变换手表退磁方位,而不需移动手表,这样的退磁效果比较好,山寨版的退磁器看上去就像一个扼流圈,它有一个山字型硅钢片的铁芯,通上交流电后,在山字铁心开口处有强大的交流磁场的漏磁,就在这个位置进行退磁,但退磁效果没谱,很多情况是退不干净或根本没有退掉。所以,有必要把它也改成一个用电容器放电的和有LC衰减振荡的退磁器,电路简单,改动也不需要花什么钱,大概元件材料是1X2带触头杆小行程开关一个(IOA),10微法高压无极性电容一个(耐压250V),整流二极管一个(IN4004),100O欧姆电阻一个(1W),它们都能被安装进原来的退磁器盒子内,只是行程开关需要在盒子侧面打个孔,拧上个螺丝去固定,另外触头的杠杆也要把盒子盖挫了口给露出来。改装过后的退磁器原来盒盖上面的按钮将失去作用,它是个空按钮了,真正的退磁按钮是那个行程开关和它露出的那根杠杆。退磁器图来源:王向明点击放大有简单的焊接,电路图见附图所示,组装也见附图。经过这样改装,其退磁效果会比以前的好,但还是不能和瑞士的退磁器比,因为原来铁心结构的问题,交流衰减振荡的磁涡流应该在“山”字铁心上是两组,它没有整个贯通手表,而且铁芯区域小,磁场强度分布极不均匀,比较难退磁的还有像修表改锥、镜子、小钢制零件等。这类退磁器在使用时一定要配合一个灵敏的指南针,指南针用于检验退磁效果,如果指南针的指针还是能被退磁物件所吸引,说明还没有退磁干净。山寨版的退磁器的原线圈直径比较细,因此线圈内阻比较大,这个很难产生足够时间的Le衰减振荡,可能有震荡,但衰减的太快。我测验改装后的退磁器,它也绝对不是一次就能退干净了的,要反复做很多次,而且也需要变换手表(或被退磁物件)的方位,并从退磁中心逐步向外环移动,同时你可以不停的按下退磁按钮。过去的退磁是“手把件”,退磁效果是瞎碰,改装后的退磁器,基本上就是在不断按钮,也需要变换位置和做小范围的移动,只要慢慢体验,就能掌握好方法,以后会搞的快些,要想真正的退干净磁,一定要用个指南针做校验,总而言之,用这类简易的设备给手表做完全退磁,并不是件简单和轻而易举的事情。一款带计码的瑞士石英手表指针零位调整方法现在市场上带计码功能的手表越来越多,尤其是石英类为代表,典型表牌子就是阿玛尼,这个功能用电子比较容易实现,要是纯机械的那就很复杂了。石英类带计码功能的手表,手表一般是装配了一个瑞士或日本产的机芯,机芯内大约有3-4个步进马达,分别伺服走时和码表功能,因为多针,在使用和操作上有点麻烦,容易出现的毛病是计码功能的指针,在指针归零操作后,不对正相应刻度盘的12位或叫零位上,这要是在机械码表上,那可是问题,需要重新装针;而石英手表却通常可以手动校正过来。这个问题的产生,和手表受磁有关,也和手表长时间断电,电池没电有关,还有操作不当等。所有这类手表的校正方法(不管瑞士产的还是日本产的)其实都很类似,以表把拉出的档位和配合按不同表钮的来完成。既然有这个校正功能,在手表装配上,就并不一定非要求把码表功能的指针完全对准刻度12点位,只要求表针在安装时对准某一个刻度就行。当码针归零后。指针指示不在零位的调整时,以瑞士ETAGlO.211机芯为例子,说下具体调整步骤:瑞士产的ETAG10.211机芯应该范围很广,通常用在比较便宜的手表牌子中,具有代表性的手表就是天梭,它的特点是表盘6点位上是走时的小秒针,表盘10点位上是码表的分针,2点位上是码表的1/10秒计时,在3点或4点位上有个日历窗口。码针归零后对位不正的调整-2来源:王向明点击放大(一)中心秒针的校正在中心秒针在停走状态下,将表把B拔出到2档位,按动C钮,按一次,中心秒针前进一格,就这样一步一下的,直到将中心秒针校正到12点位置,然后完全推进表把B到1位,存储确认。(二)码表1/10秒的校正在中心秒针在停走状态下,将表把B拔出到2档位,按动A钮,按一次,码表的时针前进一格,就这样一步一下的,直到校正到0点位置,然后完全推进表把B到1位,存储确认。(三)码表分针的校正在中心秒针在停走状态下,将表把B拔出到3档位,按动A钮,按一次,码表的分针前进一格,就这样一步一下的,直到校正到30分位置(或零位),然后完全推进表把B到I位,存储确认所有步骤参见照片所示,手表表把有3个档位,分别为(1)完全推进时是正常档位;(2)快拨日历档位;(3)拨针档位。一只有“灵异”故障的艾美手表手表故障现象确实是五花八门,啥稀奇古怪的都有,甚至有到了“灵异”程度;我最近接修了一只艾美手表,机芯号码ML37,实际上是在ETA2836-2机芯上改装的,增加了月和月相功能,而日历指示则变化为指针式的了。这表故障表现为静止不带时走时准确,只要上手一佩戴就走慢,程度还没谱,大约在每天30分钟到2小时之间都有可能。令人迷惑的是,要是把表带在右手上,却不出这个毛病,真斜了门了,是个俺从未遇见过的故障。初步分析下,我发现当手表带在自己右手时,表盘基本还是向上的时候多,而当换带左手时,手表呈立面姿态时候多,就此我判断应该和自动陀,包括自动夹板对传动系产生的影响有关,同时也疑惑和表盘下各指示功能的负载也有关联,这部分轮的轴向间隙因位置变化而有不同,分轮有因负载阻滞而意外打滑丢转的可能,同时未发现该表有蹭针或秒针蹭玻璃的现象,摆幅又极高,表也是基本新表。修这类故障手表,不可着急,不忙着去拆,先做仔细观察,逐步排除各种可能性,首先依靠手表理论,然后再用设备检查,剩下的就是修理经验了;这个就和你在社会上、生活中遇到的棘手问题对待方式一样,先讲哲理,再说规则,然后就是要依靠历史教训和老辈的经验了。作为手表维修范畴我总认为技不如机、机不如理、理不如道,所谓“道”就是人的世界观和方法论。应该说,凡误差走慢还不定的问题,基本都属于指示轮系负载上,问题出的比较多,因为这些轮子转速极慢,上仪器检查都不容易被捕捉到,只能通过实际佩戴,反复实验观察。不固定的大程度走慢问题,相对更不好修,它属于疑难杂症的“软毛病”,基本上是偷停或丢转,捣鬼的地方都在旋转周期长的轮子上。艾美手表表机芯面来源:王向明点击放大世界上没有灵异的事情,只有未解的现象,我打开强光手电,用放大镜仔细观察,终于发现表盘的中心孔是偏移的,在靠近9点位置方向,表盘中心孔已经蹭到指针轴上了(指针式日历的轴,见红色区域),在相反位置则空挡很大(见兰色区域)。这种情况一般多出于手表受到强烈震动后,会造成表盘径向偏移,也有原来表盘脚就不正的,这在改装手表中多见,但这只手表是新表,只是在原ETA2836-2机心基础上私搭乱建,起了“二层楼”,表盘固定在“二层楼”上,相信是指针轴中心和表盘中心配合上出了问题,两个眼位不同心,这类加了模版改型的手表极容易出这毛病,指针轮系的齿轮轴都被加长了,这成为齿轮径向间隙、上下轴眼不同心度的一个“放大器”,容易导致所有指针间、秒针和玻璃之间相蹭。自动陀的质量和甩动起着推波助澜的作用,特别是当手表在9点位置向下的时候,很凑巧,这类问题我最近连续遇到过2次,都表现为手表莫明走慢,原因以时轮和日历轮的各种形式的蹭表盘为最典型;所共同处,是这2只手表都改动过原配置。这类故障也和机心衬圈有关,包括机芯和表壳内径之间有较大径向间隙,机芯、表盘和衬圈必须组成一个坚固的整体,机芯被牢牢控制在表壳内,为什么瑞士那些名表和大表,机心衬圈上的螺丝都那么多,可以有多到8个的,分内环和外环螺丝两组,而普通的手表只有2个,就是这个考虑。皮表带换蝴蝶扣后需要注意和防范的问题手表佩戴的舒适性、方便性和安全性都是同等重要的,用蝴蝶扣的皮表带佩戴起来是比较舒适和方便的,但它也有一个漏洞,就是它与蝴蝶扣连接的一个端头处有个缺口。平时在用电脑时,就经常用360安全卫士软件体验下自己的电脑,比如查杀木马、清理插件、修复漏洞等,手表也如是,有必要定期做下检查,尤其是表面清洁和安全性,说到安全性,主要指金属表带节之间的销钉、螺丝杆是否松动及窜出;皮表带是弹性连接栓是否磨损、变形、锈蚀,或弹性变弱容易脱出。我自己带的手表里,曾经至少有过三次因为表带销钉和弹性连接栓脱出而差一点就丢失了手表,很幸运也很侥幸都被我及时发现了,我估计有很多人的手表丢失,其原因都在这里。防范的措施是,表带节之间的销钉、螺丝杆务必拧紧、配合紧,弹性连接栓长度和弹性务必大些,只要它能被安装在手表上,它们都是经常活动和被摩擦受力的,因此有磨损也有可能退扣。当皮表带换上蝴蝶扣后有个问题,就是原来表带在环扣插钎处,留出一个缺口,这个缺口容易导致表带受横向外力而压缩,由于表带的弹性连接栓和表带之间的摩擦和配合,这极容易导致带簧被卸下来,估计很人的手表就是这样不知不觉被丢失的。俺最近也遇到这惊险一幕,差点把俺的OMEGA给丢了,好在天不灭曹,被俺及时发现,这才避免了重大损失,要不然估计连过新年都会心情郁闷了。给带簧加个环圈套管-2来源:王向明反省为什么出现这情况?原因就是在那个缺口,比较薄软的皮表带支撑力差,最容易被压缩,于是今天我把给它堵上了,有时候添堵并不是件坏事。清理了一个隐患,修复了一个漏洞,实际上是用了一小金属环(管)给带簧中节套上,把原来带簧空缺的部位给填充,材料就是用的残旧表壳上面的柄头管,将它套上去(另提示下:用较细的圆珠笔芯也行,取宽窄合适一段,刮脸刀切下),您还别说真合适,还有紧配合呢,再检查表带端头,左右横向给力,那是一点都不移动了。未雨绸缪、亡羊补牢是发现问题去做预防和及时纠正的二句成语,对手表来讲也很适合,越是精密和贵重的物品,越是需要平时多做些功课。更换错误型号电池后引发的,英手表故障给石英手表换电池,是一个简单问题。因为石英手表电池没有100种规格或型号,也有大几十种,大大小小、薄薄厚厚的,一般维修店里常用型号都会有,不太常用的也许就没有,特别是那些过小过薄或比较大和厚的。氧化银电池的国际型号实际上就代表电池外形的几何尺寸,比如SR626,说明其直径超过了6毫米、而厚度是2.6毫米,其它型号均以次类推。比较名贵的石英手表,通常会在手表后盖上或机心电池的夹板附近,标示出该机心所使用的电池规格。也可以使用规格尺寸接近的电池来代用,但前提条件是电池直径必须一样,可以略微薄一点,如果使用厚一些的电池,那首先要考虑表壳内的空间高度是否能容纳,原则是薄厚上下偏差最多不能超过0.5毫米。厚的电池的容量要比薄的大,这对延长电池更换周期有好处,如果是选用了比规定的薄的电池,还要防止电池卡簧卡不住电池,造成电池上弹,脱离了负极簧片,或者是接触虚;因此有必要时,还需要给电池(正极)加垫个金属箔片或用“绿胶泥”压住。对于薄型的石英手表,电池选配尤其要谨慎,因为这类手表的机心也同样是很薄的,如果电池是用压簧片及螺丝固定的,就不能用加厚的电池。曾有过选用不当的加厚电池而造成手表故障的事例:有一只卡地亚的手表,原本应该用SR616型号的电池,结果是用了SR621的了,厚度增加了0.5毫米,而偏偏那手表很薄,也就是表壳内的空间高度小,这样当拧紧手表后盖后,电池接触到了表后盖里侧,并对机心产生压力,造成表盘下面零件合理间隙全无,日历不跳字、同时也不能快调日历盘,而且拨针的感觉非常紧皱,在连续拨针几个循环下来,悲催的竟然把躺轮直齿也给搞断了。卡地亚石英手表被错误更换上了厚的电池来源:王向明点击放大修表这个工作需要特仔细,不能瞎凑合;北京有句土话:叫做“耳挖勺炒芝麻一你糊弄我,我糊弄你”,说明如果不按规定办事,有可能会出岔子,一不留神就事事多舛,要不说连“馒头都能引发出血案”,所有因小失大的事情都不能干,在有条件的情况下,还是应该尽量按照规定的型号来更换手表电池。氧化银电池在寿命快终结时,其厚度也会略微增加,质量不好的,还有“气涨”和“爬碱”的现象;另外,液晶显示类的石英手表,往往带照明灯或闹响功能,这类手表用的电池都是低内阻或高电流输出的,错用了型号(即便型号似乎是一样的,所不同是电池型号后面的字母后缀)也有给手表带来故障的可能。作为手表佩带者,也应该知道自己的手表所用的电池型号是什么,以及应该在什么时候就该更换电池了,你要是一个细心的人,就应该保留一个被更换下来的电池当样品。如何更换手表后盖防水胶圈?恩,一个貌似简单的问题。但凡简单问题都是没有连带和综合考虑的,而复杂的事情有;手表后盖上的防水胶圈,其材质一般是橡胶,也有叫酊氟橡胶的;另外还有尼龙类的,一般是圆形,所以也称其为“0”圈,也有矩形或异形的,横截面有圆和扁方。瑞士人做手表保养时,要统统更换防水胶圈,尤其是手表后盖上的,这是他们号称“全面保养”的内容之一,因为橡胶会老化,变硬而缺乏弹性,还有相反或变成稀软的,这都会影响到密封和防水性能。“0”圈类型的防水胶圈最常见,只是大小和粗细的区别,更换时通常还要参照原来的规格去换,如果手头上没有完全一致的,也可以找接近的去代替,因为“0”圈有弹性,就像橡皮筋那样,能被拉长,可就是不能缩短;加入更换上去的防水胶圈粗或宽,在闭紧手表后盖,可以发现后盖和表壳框之间有胶圈外溢或露出,这不美观,微量的溢出还可以用锐利刀片切除,而明显的则胶圈根本不可用。有些手表表壳结构是靠防水胶圈密闭和结合的,一般是擞盖的那种,如果这个胶圈被更换还不合适,就会要么容易脱开,要么就很难被压入,搞不好在压入时还容易损坏手表(玻璃或壳),比如卡地亚的“快乐钻石”款。重新换更粗的胶圈再装入,解决了问题。来源:王向明点击放大如果你更换直径变细或被拉长的“0”圈,也有后遗症,首先是密闭性能差了,防水胶圈占用的空间或体积变小,这很难完全保证手表的防水性能;再有连带的问题,是可能出现手表后盖被过分的旋入或压入,有压迫到手表把杆或机芯衬圈之虞,表杆和机芯将会不同心,要真的是这样话,那手表的上弦和拨针都会出现不滑顺、紧皱和阻碍大的感觉,搞不好表把头还会被旋下来。异形的防水胶圈,更换比较麻烦,必须选用原厂原规格的,如果企图自己改造,那就看你的手法是否高明了,原则是必须保证密闭和防水,我看最好不要因小失大,凡使用异形的防水胶圈都是大表,这样的手表一旦进水,损失会更惨重。1986年1月28日是寒冷的一天,在美国佛罗里达的卡那维拉尔角,比天气更让人心寒的是“挑战者”号航天飞机发生的悲剧。爆炸是因一个。型封环失效所致,这个封环位于右侧固体火箭推进器的两个低层部件之间,失效的封环使炽热的气体点燃了外部燃料罐中的燃料。型封环会在低温下失效,因为密闭橡胶圈缺陷,造成燃料泄漏,包括两名女宇航员在内的七名宇航员在这次事故中罹难。和航天飞机一样,手表里面也没简单的事,所以无论是消费者还是维修人员,还是应该重视手表的密封问题。瑞士人老是念念有词提到这个问题,而我们的消费者,也许自己佩戴手表10年、20年都还没有更换过一次防水胶圈,搞终身制。新换的防水胶圈,如果是橡胶质的,需要均匀的在其表面涂抹上一层硅油或硅脂;凡是要下刀子才能打开手表后盖的,千万注意下手法,别切伤了防水胶圈。目前最常见的劳力士手表基本上都是在用3135机芯,这个是它主打机芯,标31钻、有自动日历功能,没有日历功能的,机芯号码3130,而双日历的是3155。所有这一类3000系列的机芯,走时精度没的挑,走时长期稳定性也好,但也有不完美的地方,自动陀容易划蹭机芯夹板就是其一。(见照片4)特别是使用时间比较长是劳力士,只要你是经常佩戴的,一旦打开手表后盖看到机芯时,夹板最外边缘上多少会有划痕,严重的看上去就跟狗啃似的,镀层丢失已经漏黄。这很不好看,影响机芯外观,更大的问题在于自动陀和机芯夹板有摩擦,还可能会用力摇晃手表时,发出擦蹭的声响,自动上弦效率因此也会降低。这也是相当普遍的现象,绝非个例;实际上3135机芯的自动陀外沿下端,与机芯轮夹板之间间隙并不小,据我估测至少也有08毫米,那么既然有这么大的间隙,为什么还会蹭到轮夹板外沿上呢?原因(1)手表受到剧烈的轴向方位的震动或冲击:3135机芯自动陀是没有装滚珠轴承的,它就是一根轴,自动陀本身质量也比较大(4.2克);为了提高手表的抗震性能,自动陀陀面是设计有减震臂的,这样就有了缓解振动的作用,同时也能保护陀轴。当这个震颤幅度过大时,自动陀最外端的底沿有可能会蹭到机芯夹板上的;仔细观察,它的陀底下外沿不是平的,有一个自外向内的倾角,所以它也只能划蹭到机芯夹板(主要是条夹板、轮夹板和摆轮护板)的最外沿上。劳力士3135机芯自动陀划蹭机芯夹板的情况来源:王向明点击放大自动陀偶尔蹭到机芯夹板上,倒也没什么,但要是碰到摆轮上,问题就严重了,特别是3135机芯,摆轮位置的主夹板开口很大,大约有7(80度,为了保护摆轮,它增加了一个弧形夹板。(见照片中2螺丝处)原因(2)手表自动陀轴被磨损:通常是陀轴的轴端头被磨损,一旦出现磨损,问题就凸显了,陀轴不垂直,它必然导致自动陀在夹板轴眼里的径向间隙增大,陀旋转时旷了旷荡,自动陀失去正常的支撑;只要自动陀一旋转,就会划蹭机芯夹板外沿,并且还发出稀里哗啦的声响。(见照片1和2)自动陀轴被磨损的主要原因都是没有定期做保养,陀轴缺油是在干磨,而且我发现这个陀轴实际上材质并不坚硬,虽然是钢质的,淬火也不能把硬度淬的太高,否则陀轴不抗震,容易断。顺便说下,断陀轴也是劳力士容易出的故障,也包括它的女表和中型表(2000系列机芯),这也许算是劳力士手表设计上的一个缺陷吧。所以,佩戴劳力士手表还是要注意避免受到强烈震动,再有做定期保养是必要的,经常佩戴的怎么也要每隔5-6年就维护一次,要知道即使不怎么佩戴的手表,机芯里的表油也会变质和挥发,表油一旦干枯,润滑情况就不良好了,这对于微小精密的手表机芯来讲,那可不是件好事。留心一下你的劳力士,如果佩戴有年头了,摇晃手表检查,若能听出细小的擦蹭声响,特别是轴向的(垂直于表盘方向)晃动更明显时,就应该考虑到表店去做保养洗油了,对于已经造成严重磨损的,要坚决维修和更换残损零件,不可将就凑合。,动陀划蹭夹板劳力上手表的预防与维修前一个帖子刚写完关于劳力士手表易出现自动陀划蹭夹板的毛病,下面讲讲如何避免和假如已经出现了这样问题,那怎么去修?手表和人一样,要想保持健康的身体,莫过于先做预防。首先佩戴时要避免做剧烈运动,出大力、流大汗、平时经常做繁重体力劳动的人,是不能带劳力士手表的。我曾见过一张北地区农民,居然带着只劳力士天天下地干农活,锄地、抡铁锹、起猪圈、盖房子等,可谓“辛苦遭逢起一经”;从手表外表上看,表带中间的18K金节全部被磨成梯形了,带手上感觉稀里哗啦,表带松懈的要命;这个先不说,自动陀也在蹭机芯夹板,打开一看,那是惨不忍睹。至于这表怎么个来路,如何跑到他手上的,这主自己是这样说的:他曾经在北京做建筑行业小工时,看见工地上的老板在边走边打电话,从他衣服口袋里掉出一只手表,之后立马跑过去拾起笑纳了,然后不辞而别;据他说回家务农3年,都不知道这是只名贵和值钱的手表。定期保养也是必须的,保养周期:经常佩戴的5-6年,不经常佩戴的7-8年,我曾听过一瑞士人傲慢的这样宣称,只要是我们的手表在中国被维修保养过后,那么以后的保养周期都会少于5年,大概这里的维修技法和表油是个关键因素。这个还不能不服,另有一个例证,说中国卖巴基斯坦的歼击机(歼7),由巴铁请来的英国技术人员做完发动机保养后,居然也是以后的飞行小时数保证比咱自己搞的长,方方面面性能都有提升,英国人还客气的说了句恭维话,是个不错的发动机。当然给一只劳力士手表洗油,费用也不会低,带好表就和你开好车一样,养护钱是少花不了的。一般一只“钢劳”,洗油费用在2000元左右(北京行情),要是18K金表壳抑或还镶嵌有钻石,那您就得和表店去“面议”维修价格了,钱倒是小事,问题是你必须选择一家合格、正规、负责的表店,有专业的设备硬件、有经验丰富和技术过硬的师傅去做精细的维护,这才是你需要的。劳力士3135机心-2来源:王向明点击放大据我观察分析,劳力士3000系列机芯的手表,自动陀划蹭夹板外沿的现象很普遍,但也可以预防,方法就是要适度的抬高夹板螺丝,这几个螺丝是:(1)摆轮弧形护板上的二个;(2)条夹板上的二个,摆轮弧形护板上的螺丝倒没什么,关键是条夹板上的螺丝比较吃力,抬高时务必要给它们都拧的紧紧的。避免的举措就是,给摆轮弧形夹板的二个螺丝和条夹板上的二个螺丝(图:1234)下面垫“眼钱”,“眼钱”的称谓是北京土话,实际上就是微小的垫片,但它的厚度必须合适,务必要给这几个螺丝的螺帽高度,抬到高出夹板平面0.1毫米程度,而这4个螺丝基本上等分了机芯圆周了;以后再出现自动陀碰撞、划蹭夹板的现象,将会由这几个螺丝(帽)分别顶着、扛着,此乃“李代桃僵”之计谋也。(见照片1、2)螺丝高度一定要控制好了,只需高出一点点就行,好在劳力士3135类机芯自动陀陀下前沿也不锐利,而这几个螺丝又都在机心的边缘,在任何角度(位置)上,总会有2个螺丝同时阻挡它继续往下砸。(见照片3、4)任何有毛病、不完美的东西都需要纠正,要不说礼要下庶人,刑也要上大夫呢,手表也如是,不管它如何高档。对于已经造成自动陀轴磨损了的手表,则必须尽早送出维修。至于怎么修理?还是看修表店的维修条件和备件有无。要是瑞士人,肯定是直接换整个自动陀了,国内一般是换自动陀陀轴,这个零件我以前也换过,要想钾合结实还不留丝毫痕迹可是不那么容易;更省钱的方式还可能有更换自动下夹板的钻眼,新钻眼的内径应该能消除原来已经变大的径向间隙,更特别的方式是给自动陀轴的轴端镶嵌上一个轴套的,那都是“江湖高手”的修理方式,属于“削足适履”,估计用这样方法修理过的陀,抗震性能就很差了。自动陀轴眼处的润滑很重要,应该加适量的膏脂油或二硫化铝油。做手表秒针平衡实际上就是一种改造,一种修正,因为绝大多数的手表秒针实际上都是不平衡的,只有某些高档名表才做平衡,通常的方式全都在加厚秒针尾部或做出表牌的LOGO来,以增加尾部的质量;尤其是秒针很大很长的(表盘直径大和中心大三针的),如果还是带夜明、箭头或其它饰物的,那秒针的不平衡度更加剧,无论是对机械手表还是石英手表,这个不平衡都会对走时产生许多不利影响。佩戴手表的人也许短时间内察觉不出来,但要是放在检测仪器上测试,就能迅速明显反映出,机械手表包括摆幅的变化、尤其是摆幅平立差、位置误差增大、还有摆幅和走时瞬时误差的不断波动变化;而石英手表则是机芯工作电流的间歇增大。关于这个话题,我以前也曾经写过相关的文章,但对于如何去纠正秒针不平衡,主要还是介绍的石英钟表类;无一例外,做这个纠正都是往秒针尾部的下侧粘贴一个重量。不好的地方是这样需要用到胶水;要是作为手表,秒针尾部那里面积更小,也不好粘,一旦胶水用多了溢出还麻烦了,而且纠正偏差不一定完全和精确。我介绍的新方式是截取另外一个秒针的局部(包括针管部及尾部),利用秒针针管把两者钏合在一起,这样做可以不用502胶水,而且结合牢度也大,这方式其实瑞士人也做,只是他们在秒针制作过程中就已经加厚了,是一体的,所增加的厚度就是在这个部位,并不是我现在讲的,像“你侬、我侬”那样,把二个秒针尾部合二为一的。现在的手表,所有指针表面都光洁如镜,指针的外观也是手表所有外观内重要一项,不能被破坏;所选择的做手表秒针平衡的“配料”,其宽度或尺寸都要小于做平衡的秒针,不可以从正面或倾斜的侧面,能被看出是补上去的。手表秒针的平衡步骤-2来源:王向明点击放大做手表秒针平衡的“配料”应该先放在砧子上,把正面适当挫薄,同时也为了把针管磨去,这样稍微用力一捅秒针管就轻易掉出去,然后截断秒针前段,在用针拧子(被刀)稍微掏大一点点针眼的孔(不可掏大了,否则前功后弃),把这个做为配重钏合在秒针管上,只有过盈量合适,它们会结合的很紧,并不需要用胶水,你无论从那个方向看上去,都没有不舒服的感觉,不显山不露水的。(见照片)手表秒针没有做绝对和完全平衡的必要,只有适度平衡就行,还有一点,用这种方式必须是真正值得做的,而且秒针和分针之间要有足够间隙(高度),还应该适当挫薄做配重的秒针尾。手表时分针协调差的一种纠正方式手表的时分针协调差,是指当时针对准表盘某一时符,而分针偏离12点位置,关于这项检验有具体规定,在QB/T1249-2004机械手表的行业标准里,是这样规定的:“将分针与表盘“12”时符重合,观察时针与3、6、9、12时符的角位移,其值应小于3度。”如果换算成另一种说法,就是当时针对准表盘某一时符,分针偏离12点时符不超过6分钟,这个规格范围有点大了,我感觉超出3分钟都难以接受,因为看上去已经很明显了。造成手表的时分针协调差的原因,主要是在手表装配时造成的,指针按装的不够精确,这个话题我在以前的文章里也曾讲过,除此之外,还有一种可能会造成手表的时分针协调差,那就是表盘偏移。如果单纯是因为装配问题,那么时分针协调差通常是固定的,比如总是超出3分钟,那无论时针对准那个表盘时符,都是这样的;由于表盘偏移而造成的时分针协调差,情况则不然,它没有什么规律,转圈拨针时分针协调差表现为忽大忽小,还会有时欠,有时超。(见照片,照片中的表盘中心向5点位外侧偏移)表盘偏移的原因多数是由于表脚歪斜或折断了一个表脚,往往在还没有按装指针的时候,就能发现表盘中心孔和指针轴之间的间距不等,针轴不居中,严重的情况还有可能与时轮发生刮蹭,那可就要影响走时了;由表盘偏移而造成的时分针协调差是不能用重新安装表针方式来解决的。由表盘偏移造成的时分针协调差-2来源:王向明点击放大一般容易发生表盘盘脚歪斜的,都是表脚细长且靠近表盘边缘,应该在把表盘装在机芯之前先做个检查,假如有表脚不正的,事先做纠正,装入机芯后,观察指针轴在表盘中心孔的情况,是否有偏移,纠正偏移也很简单,在确定偏移方向后,把机芯立起来,侧面垫在砧子上,用小锤子直接去轻轻敲砸表盘侧沿(K金、玦琅、瓷盘的除外),马上就能修正过来。关于表盘定位的另一个要求是,当装入表壳后,表盘3点的时符(或刻度或日历窗口)一定要准确对位表壳的柄头管。如有断盘脚的,那就需要用双面胶纸来粘,要是已经没有了盘脚,最好在原盘脚位置钻个深度适当的眼洞,装上个假表脚,调整好高度后再用拿盘螺丝紧固住,假表脚端头要呈圆锥针尖状,这个是为了对表盘产生径向定位作用。总之,表盘必须要和机芯牢靠的结合成一整体,任何移动及错位都会给手表带来缺陷和故障。表针针孔眼孔径的修改方式手表所有的指针都是靠过盈配合被压入针轴上的,一般情况下针轴和指针孔内径会略微带点梢,这样指针一旦压入针轴上,就会呆的很牢靠;即使手表佩戴过程中,遇到一般的磕碰震动指针也不会脱落,这个也是手表使用可靠性标准里的一个重要指标。表针在表壳内,因此基本上没有使用中损坏的,但在维修过程中有可能,比如在拆卸表盘起针时,有些表针很难被起下来,尤其是有计码功能的那个中心大秒针,也难免造成损坏。还有的手表会在翻新时重新更换表针,表针的规格、形状、长短、颜色太多了,最主要的是针的孔径,差一点都不能被安装。表针都是对应手表机芯的,要配套使用;但表针也是最容易被代用的,只要长短、宽度、形状、颜色适宜,针孔直径接近的,都有可能做代用。我见过有些修表师傅,调整指针孔径时,做法不太对头,往往是简单的去用镜子去来扁针孔,企盼它能凑合着按在针轴上,也包括秒针,这样做表针肯定是呆不稳当,迟早会再掉下来。其实有二种方式,反正我是这样做的:1、当指针孔径比较大时,应该先做个套管,把它镶进指针的孔里,然后再压入针轴上,但是这个套管会十分小,而且还需要挫或掏它的内外径,可这样做保证针安装后结实,原料取材可以找直径适合的手表带簧(生耳)来做。挫制加工并不难,只要有耐心就行,但要防止表针在屡次调试中,被划伤或磨伤了表面。(见照片)修改后指针的安装效果来源:王向明点击放大2、更简单的方式是给孔径略微大的针孔均匀的焊上一层焊锡,你需要有一个小型恒温电烙铁,烙铁头是细小圆锥状的,表面一定要干净,先给表针孔内径涂抹一点焊药,再用烙铁头粘上一点电焊锡,烙铁头伸入针孔中,把焊锡吃住(焊锡量一定要控制的小,不要溢出指针表面)。剩下的事情是用六楞锥拧子或锥形钱刀去掏圆、掏小针孔,直到它能被紧紧的装在针轴上。这种方式比较适合时针和秒针,而分针孔直径都过小,而且基本没有针轴套(针管)。掏秒针管的钱刀可以用适合的缝衣针自己去做,但是秒针管的焊锡是用焊锡粉末一点点填进去的,然后涂焊药用电加热,让焊锡在秒针管内融化。有计码功能手表的中心大秒针,不可以用这个方法去修整。所有的针孔直径修改都要仔细和反复的做,切不可当孔径还不合适的时候,就去用力压针,这样做容易搞坏表机芯,还容易损伤了指针外观。修表本身就一直有“钉补、锡焊”的传统,上述调改指针孔径的方式就是个鲜活的例子,这也是在配件不合适或难以寻找时,不得以而为之的事情,而对于新表或价值大的名牌手表,建议还是尽可能寻找到原厂原装的表针为好。由拨针引发出的皮套钟故障皮套钟属于比较古典制式的钟表,以其外部带有皮套而得名,过去算是一种便携式小型的钟表,它也有“马车钟”和“皮统钟”的别名,与其类似还有一种叫“提梁子”的,个头要稍大一些,这类钟表基本上都是带闹时功能的,或者是报点功能。报点功能算是钟表传统的功能,一般是只报半点和整点,半点只有一声响,整点则要抱全钟点数。皮套钟的外表装饰性也比较强,外观精致是一定的,外壳镀金或镀错,通体光灿灿的,手感也沉重,讲究的会有一个厚实的全铜外壳。走时也相对准确,擒纵机构都是“细马”类的,而且摆轮也是在钟表上部平置的,这个设计和船钟一样。凡是能报时发音的机械钟表,都是由一个小锤子,来敲击小铃铛或者是发音棍,小铃铛都是铜质的,估计和做乐器的铜材料差不多,过去有一种叫“白铜”的铃铛发声音质很不错。只是铃铛的音质比较薄脆,簧棍状的效果最好,在老的五音和八音钟表上全采用,甚至可以奏乐,与木质外壳配合产生共鸣,那音乐和钟声悦耳还绵长,有颤音。除此之外还有盘香簧式的,皮套钟或小台表限于机芯空间,大约只能用一个铃铛来敲响。我最近刚给人修了个“皮套钟”,是仿古复刻样式的,大约有20公分高,是国产烟台出品的,据说市场售价是4000多元。这个新钟在刚售出就出现不打点的故障,表现为闹锤在打点时抬起高度不足。国产皮套钟不闹的故障原因来源:王向明点击放大修理过程中检查发现,闹锤连轴上面的“卡子”错位了,闹表里的闹轮和闹卡子是必须有的部件,在不同的钟表中其形状表现各异,这个皮套钟的闹卡子是可以旋转调整的,情况特类似摆钟的擒纵叉瓦是可调整的一样。导致出现不打点故障原因,我分析是拨针时候手指碰到闹锤杠杆上了,而恰巧这时候闹卡子和闹轮在吃入,在接触工作,因此致使闹卡子旋转错位,其结果是使闹锤抬起高度及行程错误。几乎所有的小型钟表,上弦和拨针的钥匙或手柄都会露在钟后盖的外面,正是由于皮套钟有个装入的皮套,因此它不能有钥匙或拨针手柄外露的羁绊,所以必须深藏在机芯内,但机芯空间如此之小,上弦时还好办,拨针时若不加注意,手指头是非常容易碰到闹锤。除此之外,上弦的钥匙也容易歪斜被搭在闹铃铛上面。(见照片)这个机芯走时和闹铃共用一盘发条,发条动力从两头释放,修理时发现它的机芯零件做的比较薄软,特别是闹部分的杠杆件,钢性和强度都不足,怪不得那么容易变形呢。金光灿烂的外表会给人金玉在外的感觉,可机芯做不好一样能成为“败絮”。为了避免再发生类似情况,我建议凡是使用这类钟表的用户,拨针时最好使用工具。我顺手找了个电脑机箱上面的钥匙,其内孔直径非常接近钟表拨针的柄,用剪刀略微再挖出个内梢
