龙口利佳电气有限公司X射线实时成像检测装置应用项目环境影响报告表.docx

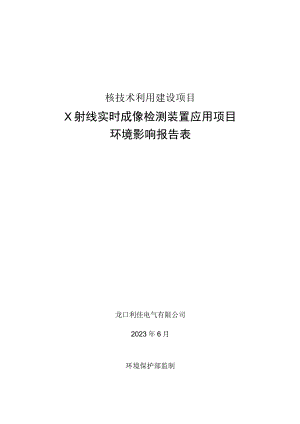

核技术利用建设项目X射线实时成像检测装置应用项目环境影响报告表龙口利佳电气有限公司2023年6月环境保护部监制表1项目基本情况建设项目名称X射线实时成像检测装置应用项目建设单位龙口利佳电气有限公司法人代表联系人联系电话注册地址烟台市龙口市开发区龙水路东项目建设地点公司现有厂区内技术中心1楼闲置生产车间内立项审批部门批准文号建设项目实际总投资（万元）项目环保投资（万元）10投资比例（环保投资/总投资）20%项目性质新建口改建口扩建口其他占地面积（m2）30应用类型放射源销售口1类口11类口11I类口IV类口v类口使用口1类（医疗使用）口11类口111类口”类口/类非密封放射性物质口生产口制备PET用放射性药物口销售口使用乙口丙射线装置口生产口1【类口111类口销售口Il类口IH类使用H类口11I类其他/1项目概述1 .1公司简介龙口利佳电气有限公司成立于20H年11月18日，注册资本5000万元人民币。公司位于烟台市龙口市龙口开发区龙水路东，经营范围为电机、水泵、小家电、镇流器、变压器、电路板、铁芯及相关零部件的生产、销售及进出口业务（国家限定或禁止进出口的产品除外），普通货运。（依法须经批准的项目，经相关部门批准后方可开展经营活动）。目前，企业生产的产品无损检测为外协，为提高生产质量，龙口利佳电气有限公司现于技术中心1楼闲置生产车间内设置X射线实时成像检测场所，针对公司现有产品进行无损检测。该公司内未进行核技术利用项目的建设，本公司也未申请辐射经营许可证。公司厂区所在地理位置示意图见图1。1.2项目建设规模及周边情况1 .建设规模本公司拟在技术中心1楼闲置生产车间内东侧设置X射线实时成像检测场所，检测场所内主要包括1套X射线实时成像检测装置（自带铅房）和操作台。本项目涉及的X射线实时成像检测装置，型号为UNCl60-A1LT60,最大管电压为160kV,最大管电流为3mA,属于11类射线装置。经现场踏勘，本项目X射线实时成像检测场所未进行建设，X射线实时成像检测装置尚未购置。2 .周边情况本项目X射线实时成像检测场所位于公司技术中心1楼闲置生产车间内东侧区域。经现场勘查，X射线实时成像检测场所东侧和西侧均为技术中心1楼闲置生产车间内部区域，北侧为厂区内道路，南侧紧邻模具车间。木项目评价范围内无民房、医院等环保目标，项目环境保护目标为X射线实时成像检测场所周围活动的辐射工作人员以及其他非辐射工作人员和公众成员。辐射工作人员和公众成员受到的辐射照符合电离辐射防护与辐射源安全基本标准（GB18871-2002）中关于剂量管理限值的要求，本项目选址合理。公司周边环境图见图2,X射线实时成像检测装置自带铅房周围环境图见图3,平面布置图见图5,剖面图见图6.1 .3目的和任务的由来龙口利佳电气有限公司在生产产品的过程中，需使用X射线探伤机对产品进行无损检验，在工作过程中可能对环境产生一定的辐射影响。拟建项目属于自带铅房作为屏蔽装置，依据部长信箱回复（见附件），项目属于在设备外加建屏蔽体（铅房）屏蔽射线并将电脑与探伤机联锁的方式，且设备自带铅房属于人员可进入的设备，不属于自屏蔽式X射线探伤装置的范围，应界定为其他工业用X射线探伤装置”，按照II类射线装置管理。根据建设项目环境影响评价分类管理名录（2021年版），本项目属于“五十五、核与辐射”、“172.核技术利用建设项目”、“生产、使用II类射线装置的，需要编制环境影响报告表。为保护环境和公众利益，根据中华人民共和国放射性污染防治法、中华人民共和国环境影响评价法和放射性同位素与射线装置安全许可管理办法等法律法规对伴有辐射建设项目环境管理的规定，龙口利佳电气有限公司委托我公司对X射线实时成像检测装置应用项目进行辐射环境影响评价。接受委托后，在进行现场调查与核实、辐射环境检测、收集和分析有关资料、预测估算等基础上，我单位编制完成了龙口利佳电气有限公司X射线实时成像检测装置应用项目环境影响报告表。1.4实践正当性分析本项目的建设有利于提高和保证公司产品质量，具有明显的经济效益和社会效益。本项目实际总投资50万元，其中环保投资10万元，占总投资的20%。与同类项目环保投资指标进行比较，环保投资比例合理、适当，可保证环保措施的落实。根据下文分析，本项目采取辐射防护措施，保证X射线实时成像检测装置自带铅房外剂量率和人员受照水平控制在标准范围内，本项目的建设符合实践正当性原则。1. 5产业政策符合性分析本项目为X射线实时成像检测装置应用项目，根据产业结构调整指导目录（2021年修订）中的有关规定，拟建项目不属于鼓励类、限制类和淘汰类项目，属于允许建设项目。表2射线装置X射线机，包括工业探伤、医用诊断和治疗、分析等用途序号名称类别数量型号最大管电压(kV)最大管电流(mA)用途工作场所备注1X射线实时成像检测装置II类1UNC160-A11.-1601603工业探伤X射线实时成像检测场所主射线朝西照射表3废弃物(重点是放射性废弃物)名称状态核素名称活度月排放量年排放总量排放口浓度暂存情况最终去向非放射性气体气态11111通过机械排风装置排至生产车间外环境注：1.常规废弃物排放浓度，对于液态单位为mgL固体为mgkg,气态为mg/m，；年排放总量用kg。2 .含有放射性的废物要注明，其排放浓度、年排放总量分别用比活度(Bq/L或Bq/kg或Bq?)和活度(Bq)o表4评价依据1 .中华人民共和国环境保护法，2015年1月1日实施；2 .中华人民共和国环境影响评价法，中华人民共和国主席令第24号，2018年12月29日实施：3 .中华人民共和国放射性污染防治法，中华人民共和国主席令第6号，2003年10月1日实施；4 .建设项目环境保护管理条例，国务院令第682号，2017年10月1日实施；5 .放射性同位素与射线装置安全和防护条例，国务院令第709号，2019年3月2日修订并实施；6 .建设项目环境影响评价分类管理名录（2021年版）生态环境部令第16号，2021年1月1日实施；法规7 .放射性同位素与射线装置安全许可管理办法，生态环境部令第20文件号修订，2021年1月4日实施；8 .关于发布射线装置分类的公告，环境保护部国家卫生和计划生育委员会公告2017年第66号，2017年12月5日实施；9 .放射性同位素与射线装置安全和防护管理办法，环保部令第18号，2011年5月1日实施；10 .关于建立放射性同位素与射线装置辐射事故分级处理和报告制度的通知，国家环保总局环发2006145号，2006年9月26日；11 .山东省辐射污染防治条例，山东省人民代表大会常务委员会公告第37号，2014年5月1日实施；12 .山东省环境保护条例，山东省第十三届人大常务委员会第七次会议，2019年1月1日实施。技术标准1 .辐射环境保护管理导则核技术利用建设项目环境影响评价文件的内容和格式(HJ10.1-2016);2 .电离辐射防护与辐射源安全基本标准(GB18871-2002);3 .工业探伤放射防护标准(GBZl17-2022);4 .工业X射线探伤室辐射屏蔽规范(GBZT250-2014);5 .环境辐射剂量率测量技术规范(HJ1157-2021);6 .职业性外照射个人监测规范(GBZ128-2019);7 .辐射环境监测技术规范(HJ61-2021)。其他1 .龙口利佳电气有限公司X射线实时成像检测装置应用项目环境影响评价委托书；2 .山东省环境天然放射性水平调查研究报告(山东省环境监测中心站,1989年)。表5保护目标与评价标准1.1 评价范围根据辐射环境保护管理导则核技术利用建设项目环境影响评价文件的内容和格式(HJlO.1-2016)规定要求：“放射源和射线装置应用项目的评价范围，通常取装置所在场所实体屏蔽物边界外50m的范围”。根据本项目的放射性特点，本次评价范围为X射线实时成像检测装置自带铅房四周墙外50m范围。5. 2保护目标保护目标：本项目环境保护目标为本次评价范围内活动的公众成员和职业人员。职业人员为从事本工程工作的探伤机操作人员。公众成员为铅房四周50m范围内工作和活动的本公司员工及偶尔路过的公众。保护目标的详细情况见表57。表57铅房周围主要保护目标情况保护目标名称方位人数最近距离X射线实时成像检测装置辐射工作人员操作台设备自带铅房东侧2相邻本项目周围公众模具车间设备自带铅房南侧82m饭金车间设备自带铅房南侧1120m注塑车间设备自带铅房西南侧428m电机车间设备自带铅房南侧7044m泵类一车间设备自带铅房北侧2820m技术中心设备自带铅房楼E(二楼)203m厂区内道路行人设备自带铅房北侧流动人群Om6. 3评价标准1 .剂量率目标控制限值及管理要求剂量率目标控制限值执行工业探伤放射防护标准（GBZlI7-2022）。（1）标准中5.1.1款规定：X射线探伤机在额定工作条件下，距X射线管焦点WOcm处的漏射线所致周围剂量当量率应符合下表要求。表卜2谢线管头组装体漏射线所致周围剂置当率控制值管电压，kV漏射线所致周围剂量当量率，mSv/h<150<1150200<2.5>200<5（2）标准中5.1.2款规定：工作前检查项目应包括：a）探伤机外观是否完好；b）电缆是否有断裂、扭曲以及破损；c）液体制冷设备是否有渗漏；d）安全联锁是否正常工作；e）报警设备和警示灯是否正常运行；f）螺栓等连接件是否连接良好；g）机房内安装的固定辐射检测仪是否正常。标准中6.1.1款规定：探伤室的设置应充分注意周围的辐射安全，操作室应避开有用线束照射的方向并应与探伤室分开。探伤室的屏蔽墙厚度应充分考虑源项大小、直射、散射、屏蔽物材料和结构等各种因素。无迷路探伤室门的防护性能应不小于同侧墙的防护性能。标准中6.1.2款规定：应对探伤工作场所实行分区管理。(5)标准中6.1.3款规定：探伤室墙体和门的辐射屏蔽应同时满足：a)关注点的周围剂量当量参考控制水平，对放射工作场所，其值应不大于100Sv/周，对公众场所，其值应不大于5USV周；b)屏蔽体外30Cm处周围剂量当量率参考控制水平应不大于2.5uSv/h。(6)标准中6.1.4款规定：探伤室顶的辐射屏蔽应满足：a)探伤室上方已建、拟建建筑物或探伤室旁邻近建筑物在自辐射源点到探伤室顶内表面边缘所张立体角区域内时，探伤室顶的辐射屏蔽要求同6.1.3;b)对没有人员到达的探伤室顶，探伤室顶外表面30Cm处的周围剂量当量率参考控制水平通常可取I()0Svh.(7)标准中6.1.5款规定：探伤室应设置门机联锁装置，应在门(包括人员进出门和探伤工件进出门)关闭后才能进行探伤作业。门机联锁装置的设置应方便探伤室内部人员在紧急情况下离开探伤室。在探伤过程中，防护门被意外打开时，应能立刻停止出束或回源。探伤室内有多台探伤装置时，每台装置均应与防护门联锁。标准中6.1.微规定：探伤室门口和内部应同时设有显示“预备”和“照射”状态的指示灯和声音提示装置。并与探伤机联锁。“预备”信号应持续足够长的时间，以确保探伤室内人员安全离开。“预备”信号和“照射”信号应有明显的区别，并且应与该工作场所内使用的其他报警信号有明显区别。在醒目的位置处应有对“照射”和“预备”信号意义的说明。(9)标准中6.1.7款规定：探伤室内和探伤室出入口应安装监视装置，在控制室的操作台应有专用的监视器，可监视探伤室内人员的活动和探伤设备的运行情况。(10)标准中6.1.8款规定：探伤室防护门上应有符合GB18871要求的电离辐射警告标志和中文警示说明。(11)标准中6.L9款规定：探伤室内应安装紧急停机按钮或拉绳，确保出现紧急事故时，能立即停止照射。按钮或拉绳的安装，应使人员处在探伤室内任何位置时都不需要穿过主射线束就能够使用。按钮或拉绳应带有标签，标明使用方法。(12)标准中6.1.10款规定：探伤室应设置机械通风装置，排风管道外口避免朝句人员活动密集区。每小时有效通风换气次数应不小于3次。(13)标准中6.1.11款规定：探伤室应配置固定场所辐射探测报警装置。本项目X射线实时成像检测装置自带铅房为单层建筑且室顶无需人员到达，本次评价以2.51XSVh作为铅房四周墙体及防护门外各关注点的剂量率参考控制水平，因铅房高度较低，仅2.242m,故也以2.5Svh作为铅房顶部防护面外关注点的剂量率参考控制水平。2 .职业照射和公众照射职业照射和公众照射参考电离辐射防护与辐射源安全基本标准(GB18871-2002)o标准中附录B规定：Bl剂量限值:BLI职业照射BLLI剂量限值BLLLI应对任何工作人员的职业照射水平进行控制，使之不超过下述限值：a)由审管部门决定的连续5年的年平均有效剂量(但不可作任何追溯性平均)，20mSv;b)任何一年中的有效剂量，50mSv;BL2公众照射BL2.1剂量限值实践使公众中有关关键人群组的成员所受到的平均剂量估计值不应超过下述限值：a)年有效剂量，1mSv;b)特殊情况下，如果5个连续年的年平均剂量不超过ImSV,则某一单一年份的有效剂量可提高到5mSv;参考以上标准，本次评价以职业照射年有效剂量限值的1/10(2mSv)作为职业人员的年管理剂量约束值；以公众照射年有效剂量限值的110(01mSv)作为公众成员的年管理剂量约束值。表6环境质和辐射现状7. 1项目地理位置和场所位置本项目X射线实时成像检测场所位于烟台市龙口市开发区龙水路东龙口利佳电气有限公司现有厂区内技术中心1楼闲置生产车间内。表6-1铅房周围环境一览表名称方向场所名称(050m)铅房工作场所北面厂区道路东面技术中心所在的大楼1楼东区南面模具车间西面技术中心所在的大楼1楼西区6.2环境天然辐射水平根据山东省环境监测中心站对山东省环境天然放射性水平的调查，烟台市环境天然空气吸收剂量率见表6-2。«6-2烟台市环境天然辐射水平(X10°Gyh)监测内容范围平均值标准差原野2.1412.055.841.66道路1.9420.146.492.39室内4.5620.5310.112.71注：表中数据摘自山东省环境天然放射性水平调查研究报告(山东省环境监测中心站，三年)。6.3环境质和辐射现状6. 3.1检测方案本次评价根据项目实际情况制定辐射环境检测计划，对本项目X射线实时成像检测场所内及周围辐射环境现状进行检测。检测方案如下所示：1 .环境现状评价对象本项目X射线实时成像检测装置自带铅房场址及其周围的辐射环境现状。2 .检测因子环境Y空气吸收剂量率。3 .检测点位本次评价进行项目场址现状值检测，在X射线实时成像检测装置自带铅房建设场地及其周围共布设10个检测点，Y空气吸收剂量率检测布点见图6-1。K8泵类一车间,沪生产涨2Fl量都IF贵宾空 会议室Fl压坏乍间K7阳板金车间2F 公司办 财|务嘲Kl库 仓 芯 铁原材料库1KK5四2F,4tfu三仓库K3综合楼W图6-1项目监测布点图6. 3.2质量保证措施1 .检测单位本次评价委托具备辐射检测资质的溜博圆通环境检测有限公司（资质认定证书编号：181520341174)开展检测。2 .检测仪器检测仪器型号MHllOO-RG,为环境X-Y剂量率测量仪，测量范围为IXlOGyh-L1×10-Gyh,能量响应20keV7MeV;灵敏度：3000CPS(ISvh);能量相应：30%;基本误差：W±10%;角响应：20%o校准证书编号：Y16-20230404,仪器校准有效期限为2023年3月2日至2024年3月1日。3 .检测人员本次由两名检测人员共同进行现场检测，两人均为持证上岗。4 .检测方法依据环境辐射剂量率测量技术规范(HJ1157-2021)和辐射环境监测技术规范(HJ61-2021)的要求和方法进行现场测量。将仪器接通电源预热15min以上，仪器探头离地1m,设置好测量程序，仪器自动读取10个数据，计算均值和标准偏差。6. 3.3检测结果1 .检测时间与条件2023年6月21日，天气：晴，气温：27,相对湿度61%,各检测点所在地面均为混凝土地面。2 .检测结果环境空气吸收剂量率现状值检测结果见表6-3。表63环境Y空气吸收剂量率检测结果单位：nGy/h点位序号点位描述平均值标准差1#探伤室拟建区域112.64.02#拟建探伤室东侧126.57.03#拟建探伤室南侧112.24.84#拟建探伤室西侧113.84.45#拟建探伤室北侧(室外)107.64.96#技术中心2楼(探伤室上方)72.22.87#银金办84.63.28#采购部82.83.99#锁金车间76.04.310#泵类一车间75.03.56.3.4环境现状调查结果评价检测数据表明，X射线实时成像检测装置自带铅房四周及中心位置区域室内环境Y空气吸收剂量率现状值为(7.2272.65)X10°Gyh,处于烟台市天然辐射水平的范围内(室内(4.5620.53)×10oGyh),室外环境Y空气吸收剂量率现状值为10.76X10°Gyh,处于烟台市天然辐射水平的范围内(道路(19420.41)X10°Gyh)。表7项目工程分析与源项2.1 施工期工艺流程简述本项目在龙口利佳电气有限公司现有厂区内技术中心1楼闲置生产车间内建设X射线实时成像检测场所，检测场所内主要包括1套X射线实时成像检测装置(自带铅房)和操作台。本项目施工期主要为设备安装，施工期污染主要为设备安装时产生的噪声以及施工人员产生的生活污水，施工期工艺流程见下图。噪声设备安装A废水竣工验收图7-1施工期工艺流程及产污环节图7. 2营运期工艺流程简述7. 2.1工程分析1. X射线实时成像检测装置详细参数X射线实时成像检测装置主要由X射线探伤机、高分辨率实时成像单元、计算机图像处理单元、机械传动单元、电气控制单元和X射线防护单元组成。(I)X射线探伤机结构X射线探伤机采用一体射线管，它集成了高压变压器、灯丝电源、X射线管和热转换器，成为一个紧凑、制冷和辐射遏制的模组；不仅是最轻便，体积最小的一体化射线管，而且还拥有较优秀的稳定性和可靠性；有独立可操作的DeInO软件，带预热及训机功能，同时带有温度超高报警停机，开射线联锁保护，关闭射线等功能。(2)高分辨率实时成像单元平板探测器采用奕瑞公司VenU1717XN平板，具备139m的清晰分辨能力，既可作为固定式平板又可作为移动平板应用。(3)计算机图像处理单元主要由计算机硬件和图像处理软件两部分组成。(4)机械传动单元对检测工件尺寸大小、外观、密度、最大厚度、检测效率分析，采用C臂结构，检测工件放置在旋转转台上，C型臂检测系统满足用户检测工件检测，可实现自动检测过程。旋转载物台：载物台可以360度转动，可以东西、南北移动，不可上下移动。可以实现上料和检测同步进行，提高检测效率，载物台采用密度低的材料做成，检测时检测工件位于载物台上，不影响成像质量，托盘上还可安装有夹具工装，异形工件可用夹具工装固定，实现最佳成像效果。(5)电气控制单元DR成像检测结构电气控制单元，采用中央集成式控制方式，以可编程逻辑控制器PLC为核心，现场各传感器的信号反馈给PLG根据检测工艺，PLC经过逻辑程序运算，完成相应电机运动控制；达到自动精确运动控制，同时保证人员和设备安全。(6)X射线防护单元铅房外侧为钢-铅-钢夹层结构；内壁为方管焊接而成的框架，在寿命期限内有足够的强度、刚度、稳定性、耐腐蚀性、抗疲劳性等性能，以确保试验机和操作人员的安全。本项目X射线成像系统结构图见图7-2。C型臂检测机构射线源图7-2本项目X射线成像系统结构示意图平板探测器操作台旋转载物台2.X射线工作原理X射线机主要由X射线管和高压电源等设备组成。X射线管由阴极和阳极组阴极通常是装在聚焦杯中的鸨灯丝，阳极靶则根据应用的需要，由不同的材料制,成种形状，一般用高原子序数的难熔金属（如鸨、钳、金、笆等）制成。当灯丝通热时，电子就“蒸发”出来，而聚焦杯使这些电子聚集成束，直接向嵌在金属阳的靶体射击。高电压加在X射线管的两极之间，使电子在射到靶体之前被加速达到很高的速度。这些高速电子到达靶面作用的物致辐射即为X射线。X射线发生器结构见图7-3所示。X射线发生器轼致辐射及特在性XjH图7-3典型的X射线管结构图3 .探伤原理X射线成像系统通过X射线对被检测工件进行照射，当射线在穿透材料时，由于材料的厚薄等，材料与其中缺陷对X射线吸收衰减不同而形成X射线强度分布的潜像，再将这个潜像用图像增强管转换为可见像，从而实现检测缺陷的目的，如果被检测工件质量有问题，在成像中显示缺陷所在的位置，从而实现无损探伤的目的。4 .X射线探伤机主要技术参数探伤机主要技术参数见表77和表7-2。«7-1X实时成像检测装置主要技术参数表型号UNC160-A1L-160输出电压(kV)30160输出电流(mA)0.23焦点尺寸(mm)0.5(IEC60336)辐射角度40°最大穿透A3钢(三)18表7-2X实时成像单元主要技术参数表型号UNC160-A1L-160探测器类型非晶硅闪烁体类型DRZ-Plus成像面积427mm×427mm像素矩阵3072X3072像素尺寸139m空间分辨率3.6LpmmAD转换数位16bit帧率2fps(IXl)7.2.2工作流程该项目探伤、成像工作流程简单，工作流程为：辐射工作人员将被检测工件放入工件测试台上；(2)关闭防护门，辐射工作人员首先在操作台处控制工件测试平台按钮，将工件测试平台调整至合适位置；(3)接通电源，开启X射线实时成像检测装置，开始曝光；(4)工作人员通过显示屏观察工件的质量状况；(5)检测完成，关机，铅门开启，拿出工件，然后进行下一轮探伤。(6)成像器将穿透被测物体的X射线信息转换成灰度信息并传输给计算机，计算机通过图像处理软件对原始图像进行图像降臊、锐化等51灌，将被检测物体内触构状况清晰地显示出来，并根据需要进行数据的本地存储、打印。本项目X射线实时成像检测装置工作流程及产浮f节示意图见图7Y。X射战、少量0、NOx图7YX射线实时成像检测装置工作流程示意图7.3污染源项描述7.3.1施工期污染因素分析与评价因子本项目施工期仅进行简单的设备安装及调试，施工期产生的影响主要为设备安装时产生的噪声以及施工人员产生的生活污水。本项目施工期较短，设备安装时产生的噪声对周围环境影响较小。施工人员产生的生活污水经厂区化粪池预处理后排入市政污水管网，对周围环境产生影响较小。7.3.2营运期污染因素分析与评价因子1.放射性污染因素X射线实时成像检测装置机固定探伤对周围环境造成的辐射污染，主要为X射线。X射线机接通电源开机后产生X射线，对周围环境产生辐射影响，关机后X射线随即消失。2.非放射性有害因素X射线机产生的X射线会使空气电离。空气电离产生臭氧(。3)和氮氧化物(NOx),在NOX中以N(为主。它们是具有刺激性作用的非放射性有害气体。如果X射线实时成像检测装置自带铅房内通风措施不良，臭氧(03)和氮氧化物(NOx)浓度超过国家标准所允许的范围，则会对进入X射线实时成像检测装置自带铅房的人员造成危害。为满足工业探伤放射防护标准(GBZII7-2022)规定的“探伤室应设置机械通风装置，排风管道外口避免朝向人员活动密集区。每小时有效通风换气次数应不小于3次，企业在铅房南端室顶东和西各设置一个出风口和进风口，并通过管道连通到通风口外，通风管道为铅钢复合材料(3.5mm的钢板+5m铅板+4mm钢板)，管道长度约1m,通风孔内侧装有轴流风机，工作时间开启，排风量约为330m3h,铅房体积为9.8m3,通风能力可达每小时换气6次。该通风口外设置管道，将项目产生的非放射性废气引至生产车间出风口排放，生产车间通风口位于生产车间北墙。出风口不朝句人员活动密集区。满足工业探伤放射防护标准(GBZlI7-2022)规定的探伤室应设置机械通风装置，排风管道外口避免朝向人员活动密集区。每小时有效通风换气次数应不小于3次”。表8辐射安全与防护8.1项目安全设施8.1.1项目屏蔽设计及分区（1）屏蔽设计本项目X射线实时成像检测装置自带铅房屏蔽设计情况见表87。项目平面布置图见图5。«8-1设备自带铅房屏蔽设计情况一览表防护设施名称防护材料防护效果自带铅房的东面、北面、南面墙体铅钢复合>5.85mmPb当量自带铅房的西面墙体铅钢复合>8,85mmPb当量自带铅房的室顶铅钢复合>5.85mmPb当量自带铅房的地面铅钢复合>6.02mmPb当量自带铅房的工件进出口防护门铅钢复合>5.60mmPb当量设备自带铅房为单层独立建筑物，室顶上方无人员停留，不借助工具，人员无法到达。铅房内进行X射线探伤时，工作人员在铅房外的操作台进行操作。铅房设计详情为：铅房：东-西长2.024m,南-北宽2.160m,高2.242m,面积4.37m2,体积为9.8m3。东面、北面、南面墙体为3mm钢板+5mm铅+2mm钢板，墙体厚60mm（钢板与铅板之间有缝隙）。西面墙体为3mm钢板+8mm铅+2mm钢板，墙体厚63mm（钢板与铅板之间有缝隙）O铅房室顶：室顶厚度60mm,（3mm钢板+5mm铅板+2mm钢板）（钢板与铅板之间有缝隙）o铅房地面：3mm钢板+5r三铅+3mm钢板（钢板与铅板之间有缝隙）。铅房工件进出口防护门：采用吊轨平移式大门，安装在铅房北墙；门体总尺寸为770mm×1730mm（宽X高），厚度38.5mm（钢板与铅板之间有缝隙）（2mm钢板+5mm铅板+15mm钢板），为铅钢复合结构，骨架采用方矩管、槽钢焊接，屏蔽能力为5.60mmPb以上；防护门左、右与墙体扣边搭接宽度均为35.5mm,上部扣边搭接为50mm,下部扣边搭接为32mmo铅房的防护门与屏蔽墙之间的缝隙宽度小于3mm,与上下、左右搭接宽度之比均小于1/10,满足防护门与屏蔽墙的重叠宽度不小于防护门与屏蔽墙之间缝隙的10倍。操作台：本项目X射线实时成像检测装置自带操作台，位于铅房东侧。管线口：设备管线口设置于铅房南墙东侧底部的位置，位于操作台的南侧，管线位于管线孔内，管线孔厚度60mm（钢板与铅板之间有缝隙），钢铅防护罩（2mm钢板+5mm铅板+2mm钢板）罩住管线孔，可避免X射线直接照射。实际工作时会根据工件尺寸上下调整探伤位置，根据企业提供资料，探伤机在实际应用中，距离东墙最近为0397m,距离西墙最近为1627m,距离南墙最近距离为1.495m,距离北墙最近距离为0.665mo设备底部轨道中心距离底面高度为70mm,上部轨道距离底面高度是2033mm,长度为1480mm,设备工作时距铅房顶高度最近为0.2m。通风系统：本项目于铅房南端室顶东和西各设置一个出风口和进风口，并通过管道连通到通风口外，通风管道为铅钢复合材料5mm的钢板+5mm铅板+4mm钢板）,管道长度约20m,通风孔内侧装有轴流风机，工作时间开启，排风量约为330r113h,铅房体积为98r113,通风能力可达每小时换气6次。防护安全措施：根据厂家提供的技术资料，本项目X射线实时成像检测装置自带铅房防护门表面设电离辐射警告标志，安装门机联锁装置，保证在防护门没有关闭时，设备不能启动。控制台设紧急急停按钮。铅房防护门上方设辐射工作指示灯。探伤机探伤时，通过轨道将工件经防护门输送入铅房，根据实际情况，采用南北和东西方向移动工件或者上下移动探伤机对工件不同部位进行探伤。另外，X射线实时成像检测装置设计有相应的辐射安全装置和保护措施，主要为:I)X射线实时成像检测装置的铅房东侧设置操作台，操作台处设置急停按钮。2)X射线实时成像检测装置设有钥匙开关，只有在打开控制台钥匙开关后，X射线管才能出束；钥匙只有在停机或待机状态时才能拔出。3)X射线实时成像检测装置的铅房防护门上方拟设置工作状态指示灯，并拟与X射线管连锁。X射线实时成像检测装置工作时，警示灯开启，警告无关人员勿靠近装置或在装置附近做不必要的逗留。4)X射线实时成像检测装置的铅房防护门拟设置门机联锁装置，只有当防护门完全关闭后X射线才能出束，门打开时立即停止X射线照射。5)X射线实时成像检测装置的防护门表面明显位置拟设置“当心电离辐射”的电离辐射警告标志及警示说明，提醒无关人员勿在其附近逗留。6)X射线实时成像检测装置内应安装紧急停机按钮，确保出现紧急事故时，能立即停止照射。7)X射线实时成像检测装置自带铅房外Iln处拟设置警示隔离带，禁止无关人员进入。8)探伤室内和探伤室出入口安装监视装置，在控制室的操作台上有专用的监视器，监视探伤室内人员的活动和探伤设备的运行情况。(2)分区8. 根据工业探伤放射防护标准(GBZlI7-2022)中规定，应对探伤工作场所实行分区管理。根据本项目现场情况，将X射线实时成像检测装置自带铅房内部区域划为控制区，与铅房墙壁外部外延Im的区域划为安全管理区。9. 1.2其他安全环保措施除以上防护措施，公司设计采取的辐射安全措施包括：企业为2名操作人员配备2支个人剂量计和1部辐射报警仪，并委托有资质的单位定期（每三个月）对其个人剂量进行检测，定期组织操作人员专业健康体检，建立工作人员个人健康监护档案。建立个人剂量档案，每人一册，由专人负责保管和管理，终身保存。2名操作人员拟进行自主培训并参加考试，通过考试后，须持证上岗。项目投入运行后，拟配备1台辐射环境巡测仪，定期进行探伤设备监测，并定期进行探伤设备检查，设备每年至少维护一次，定期进行有效性验证。综上，按上述设计和要求实施，可以满足行业主管部门对环境保护和安全的要求。82三废的治理本项目X射线机产生的X射线会使空气电离。空气电离产生臭氧（。3）和氮氧化物（NOX）,在NOX中以NO?为主。它们是具有刺激性作用的非放射性有害气体，建设单位在铅房南端室顶东和西各设置一个出风口和进风口，并通过管道连通到通风口外，通风管道为铅钢复合材料（3.5mm的钢板+5Inln铅板+4mm铅板），管道长度约20m,通风孔内侧装有轴流风机，工作时间开启，排风量约为33（3h,铅房体积为9.8r113,通风能力可达每小时换气6次。可满足工业探伤放射防护标准（GBZII7-2022）中“每小时有效通风换气次数应不小于3次”的要求。该出风口外设置有管道，将项目产生的非放射性废气引至生产车间出风口排放，生产车间出风口位于生产车间北墙。项目运行产生的非放射性废气不会对周围环境造成影响。表9环境影响分析10. 1施工期对环境的影响本项目施工期仅进行简单的设备安装及调试，施工期产生的影响主要为设备安装时产生的噪声以及施工人员产生的生活污水。本项目施工期较短，设备安装时产生的噪声对周围环境影响较小。施工人员产生的生活污水经厂区化粪池预处理后排入市政污水管网，对周围环境产生影响较小。9.2运行阶段对环境的影响本项目X射线实时成像检测场所尚未进行建设，本次评价采用理论计算的方法评估X射线对周围环境的影响。根据建设单位提供资料，本项目共设置1台X射线实时成像检测装置。此外X射线实时成像检测装置射线机固定在机械臂上，实际工作时会根据工件尺寸上下调整探伤位置，根据企业提供资料，探伤机在实际应用中，距离东墙最近为0397m,距离西墙最近为1.627m,距离南墙最近距离为1495m,距离北墙最近距离为O665mo本项目采用的是X射线实时成像检测装置，设备底部轨道中心距离底面高度为70mm,上部轨道距离底面高度是2033mm,长度为I48OmnL设备工作时距铅房顶高度最近为O.2mo表9TX射线实时成像检泅装开机出束时间序号检测样本类型材质测试类型单件射线出束时间（min）检验类型年最大检测数量（个）年出束时间（h）1汽车零部件压铸铝合金X-Ray2抽检15000500本项目投入运行后，X射线实时成像检测装置年出束检测时间约为500小时。UNC160-A1L-160型X射线实时成像检测装置的最大管电压为160kV,最大管电流为3mA,主射线固定朝西照射。本次评价选取该X射线实时成像检测装置在最大电压最大电流运行时的工况进行预测。本项目X射线实时成像检测装置辐射角度最大为40°,则有用束半张角20°,本项目X射线实时成像检测装置主射线固定向西照射，则tan200×1.627m（探伤区域与西墙的最远距离）0.59m<1.495m（探伤区域与南墙的最近距离）、<0,665m（探伤区域与北墙的最近距离）、大于到室顶的最小距离02m,因此南墙、东墙、北墙、防护门和通风口不会受到有用射束的照射，仅受漏射线和散射线的影响，仅西墙和室顶处考虑有用线束影响。本项目X射线实时成像检测装置X射线示意图见图9和图10。9.2.1辐射剂量率理论计算(1)辐射屏蔽估算有用线束根据工业X射线探伤室辐射屏蔽规范(GBZT250-2014),有用线束方向关注点的剂量率H,按公式(97)计算：H1HB(9-1)R式中：I-X射线探伤装置的最高管电压下的常用最大管电流，mA;本项目探伤机最大管电流均为3mA;Ho一距靶点Im处输
