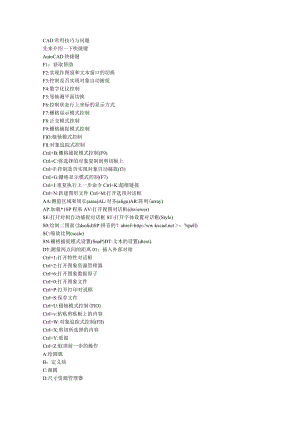

CAD常用技巧与问题先来介绍一下快捷键AutoCAD快捷键F1：获取帮助F2:实现作图窗和文本窗口的切换F3:控制是否实现对象自动捕捉F4:数字化仪控制F5:等轴测平面切换F6:控制状态行上坐标的显示方式F7:栅格显示模式控制F8:正交模式控制F9:栅格捕捉模式控制FlO:极轴模式控制Fll:对象追踪式控制CtrI+B:栅格捕捉模式控制(F9)Ctrl+C:将选择的对象复制到剪切板上Ctrl÷F:控制是否实现对象自动捕捉(f3)CtrI+G:栅格显示模式控制(F7)Ctrl+J:重复执行上一步命令Ctrl÷K:超级链接Ctrl÷N:新建图形文件Ctrl+M:打开选项对话框AA:测量区域和周长(area)AL:对齐(align)AR:阵列(array)AP:加载*1SP程系AV:打开视图对话框(dsviewer)SE:打开对相自动捕捉对话框ST:打开字体设置对话框(Style)S0:绘制二围面(2dsolid)SP:拼音的？ahref=：?spell)SC:缩放比例(scale)SN:栅格捕捉模式设置(SnaP)DT:文本的设置(dtext)DT:测量两点间的距离01：插入外部对相Ctrl+1:打开特性对话框Ctrl+2:打开图象资源管理器Ctrl+6:打开图象数据原子Ctrl+0:打开图象文件Ctrl+P:打开打印对说框Ctrl+S:保存文件Ctrl+U:极轴模式控制(FlO)Ctrl+v:粘贴剪贴板上的内容Ctrl+W:对象追踪式控制(Fll)Ctrl+X:剪切所选择的内容Ctrl+Y:重做Ctrl+Z:取消前一步的操作A:绘圆弧B：定义块C:画圆D:尺寸资源管理器E:删除F:倒圆角G:对相组合H:填充I：插入S:拉伸T:文本输入W：定义块并保存到硬盘中1.:直线M:移动X：炸开V:设置当前坐标U:恢复上一次操做0：偏移P：移动Z:缩放键的使用大家都知道在DOS中上、下箭头键的作用，如果运行了DOSKEY则它能记住你输入的每一条命令，再次使用相同的命令时用不着再敲一遍，用上、下箭头键选择即可。在AUtOCAD中也同样可以用上、下箭头键选择以前键入的命令。这在输入文本时最为有用，无论是TEXT或DTEXT命令，均可在输入文字时使用上、下箭头键来减少命令的输入量。当然，AutoCAD记录的行数是有限的，但可通过设置来加大它的记录量，步骤是选取Tools（工具）一Preferences.（参数选择）-*Display（显示），在TextWindOWParameterS（文字窗口参数）框中的第二行“Numberof1ineoftextintextwindowstokeepinmemory”（在内存中保留文字窗口的文字行数）即为设置记录的行数，输入的数值越大则记录的越多，但如果机器内存少，那么还是少设置一些为妙，以免出意外，它的值在25和2048之间，本人的机器为128M内存，已将此值设为2048,倒也没出差错，大家可以根据自己的计算机多试几次，找到合适的数值。为了所选择的命令都是有效的，在使用AUtOCAD时应尽量减少从键盘输入重复及无意义的命令，比如层对话框的调入和UndO命令的使用，能调用菜单最好调用菜单。“！”键的使用“！”键也有用？是的，下面我来具体讲个例子来介绍它的用法。假设屏幕上有一条已知长度的线（指单线、多义线，未知长度当然也可以），且与水平方向有一定的角度，要求将它缩短一定的长度且方向不变，我想每个CAD使用人员都会有自己的方法（您不会要旋转坐标系吧？），但我想所用命令都不会少于三条，而用“！”作为辅助命令则用一条命令即可，操作过程如下：在“Command:"状态下，直接选取该线，使其夹点出现，将光标移动到要缩短的一端并激活该夹点，使这条线变为可拉伸的皮筋线，将光标按该线的方向移动，使皮筋线和原线段重合，移动的距离没有限制，有人觉得移动的方向不能和原来一样那么就用辅助点捕捉命令，在屏幕提示后输入“near”并按空格键，这时屏幕上会有提示以捕捉到原来线段上的某一点，此时在“nearto”的提示后输入“！XX”（XX为具体数值）后回车，该线的长度就改变了。怎么样!不信的话就在此命令执行前后用list命令看看此线段的长度。找回字体用AUtoCAD画图的人最烦的就是从别处拷来的图在木机找不到相应的字体，从而出现各式各样的乱码，造成找不到字体的原因是别人使用的字体存放位置和自己机器中的位置不一样，一般的解决办法是重新定义，但有时这种办法并不总是有效，并且在此过程中还可能造成意外错误而使AUtoCAD崩溃，更可能造成图形文件被毁。本人在一次偶然的机会中用另外一条AUtoCAD命令达到了一举两得的目的，即用修复(recover)命令。先运行AUtOCAD,选取文件菜单中的“recover”命令，选取要处理的图形，进行修笈，在修复过程中会出现要求选取字体的对话框，此时即可点取正确的字体文件以重新定义，修复完毕后文字即可正常显示。有一点我要提醒大家，如果图形文件使用的中文是非GB编码的字体文件，则你要有相应的字体文件才可正常显示出文字。使用AutoCAD2000提高绘图效率的途径和技法一、遵循一定的作图原则为了提高作图速度，用户最好遵循如下的作图原则：1 .作图步骤：设置图幅一设置单位及精度一建立若干图层一设置对象样式一开始绘图。2 .绘图始终使用1：1比例。为改变图样的大小，可在打印时于图纸空间内设置不同的打印比例。3 .为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制(BYLAYER)o4 .需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。5 .不要将图框和图形绘在同一幅图中，应在布局(LAYOUT)中将图框按块插入，然后打印出图。6 .对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。7 .将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中(即另存为*.DWF文件)，以后绘制新图时，可在创建新图形向导中单击”使用模板来打开它，并开始绘图。二、选用合适的命令用户能够驾驭AUtoCAD,是通过向它发出一系列的命令实现的。AUtOCAD接到命令后，会立即执行该命令并完成其相应的功能。在具体操作过程中，尽管可有多种途径能够达到同样的目的，但如果命令选用得当，则会明显减少操作步骤，提高绘图效率。下面仅列举了几个较典型的案例。1 .生成直线或线段(1)在AUtoCAD中，使用UNE、XLINE、RAY、PLINE、MLlNE命令均可生成直线或线段，但唯有LINE命令使用的频率最高，也最为灵活。(2)为保证物体三视图之间长对正、宽相等、高平齐的对应关系，应选用XLTNE和RAY命令绘出若干条辅助线，然后再用TRIM剪截掉多余的部分。(3)欲快速生成一条封闭的填充边界，或想构造一个面域，则应选用PLINE命令。用PLTNE生成的线段可用PEDIT命令进行编辑。(4)当一次生成多条彼此平行的线段，且各条线段可能使用不同的颜色和线型时，可选择MLINE命令。2 .注释文本(1)在使用文本注释时，如果注释中的文字具有同样的格式，注释又很短，则选用TEXT（DTEXT）命令。（2）当需要书写大段文字，且段落中的文字可能具有不同格式，如字体、字高、颜色、专用符号、分子式等，则应使用MTEXT命令。3 .复制图形或特性（1）在同一图形文件中，若将图形只复制一次，则应选用COPY命令。（2）在同一图形文件中，将某图形随意复制多次，则应选用CoPY命令的MULTIPLE（重复）选项；或者，使用COPYCLlP（普通复制）或COPYBASE（指定基点后复制）命令将需要的图形复制到剪贴板，然后再使用PASTECLiP（普通粘贴）或PASTEBLOCK（以块的形式粘帖）命令粘帖到多处指定的位置。（3）在同一图形文件中，如果复制后的图形按一定规律排列，如形成若干行若干列，或者沿某圆周（圆弧）均匀分布，则应选用ARRAY命令。（4）在同一图形文件中，欲生成多条彼此平行、间隔相等或不等的线条，或者生成一系列同心椭圆（弧）、圆（弧）等，则应选用OFFSET命令。（5）在同一图形文件中，如果需要复制的数量相当大，为了减少文件的大小，或便于日后统一修改，则应把指定的图形用BLOCK命令定义为块，再选用INSERT或MINSERT命令将块插入即可。（6）在多个图形文档之间复制图形，可采用两种办法。其一，使用命令操作。先在打开的源文件中使用COPYCLlP或CoPYBASE命令将图形复制到剪贴板中，然后在打开的目的文件中用PASTECLIP、PASTEBLoCK或PASTEORIG三者之一将图形复制到指定位置。这与在快捷菜单中选择相应的选项是等效的。其二，用鼠标直接拖拽被选图形。注意：在同一图形文件中拖拽只能是移动图形，而在两个图形文档之间拖拽才是复制图形。拖拽时，鼠标指针一定要指在选定图形的图线上而不是指在图线的夹点上。同时还要注意的是，用左键拖拽与用右键拖拽是有区别的。用左键是直接进行拖拽，而用右键拖拽时会弹出一快捷菜单，依据菜单提供的选项选择不同方式进行复制。（7）在多个图形文档之间复制图形特性，应选用MATeHPROP命令（需与PAlNTPRoP命令匹配）。三、使用快车工具（EXPRESSTOOLS）所谓快车工具，实际上是为用户设计并随AUtoCAD2000一起免费提供的实用工具库。该库中的大部分工具来自AUtOCADR14的优惠（BonUS）工具，其余的则已被舍弃或改进，同时又增加了一些新工具。快车工具在图层管理、对象选择、尺寸标注样式的输入/输出、图形的编辑修改等众多方面对AutoCAD进行了功能扩展，而且能非常容易地结合在AutoCAD2000的菜单和工具条中，使用起来方便快捷，故能明显提高你绘图的工作效率。安装快车工具的方法，是在安装AUtoCAD2000时选择完全安装，或者选择带有快车工具“选项的“用户安装。假如当初不是这样，则应以增加方式重新安装AutoCAD2000,并选择需添加的快车工具。缺省时，AUtoCAD2000在启动时不把快车工具装入内存，以缩短其启动时间。当你第一次使用快车工具时，工具库会自动装入。不过你也可以在开始时用EXPRESSTOOLS命令强行装入。在已正确安装了快车工具的前提下，如果屏幕上未出现其"快车菜单，你可以使用EXPRESSMENU命令将菜单显示出来。下面则是在屏幕上显示“快车工具条的方法步骤：（1）在下拉式菜单中，选择视图工具条.，则出现"工具条”对话框。（2）在名为“菜单组的下拉组合框中，选择快车。（3）在名为“工具条的组合框中点选所需要的选项。凡冠以“X的选项，将在屏幕上显示其工具条。(4)单击关闭按钮，退出对话框。四、打开或关闭一些可视要素图形的复杂程度影响到AutoCAD执行命令和刷新屏幕的速度。打开或关闭一些可视要素(如填充、宽线、文本、标示点、加亮选择等)能够增强AUtOCAD的性能。(1)如果把FlLL设为OFF,则关闭实体填充模式，新画的迹线、具有宽度的多义线、填充多边形等,只会显示一个轮廓，它们在打印时不被输出。而填充模式对已有图形的影响效果，可使用REGEN命令显示出来。另外，系统变量FILLMODE除控制填充模式之外，还控制着所有阴影线的显示与否。(2)关闭宽线显示。宽线增加了线条的宽度。宽线在打印时按实际值输出，但在模型空间中是按象素比例显示的。在使用AutoCAD绘图时，可通过状态条上的IJT按钮，或者从格式菜单中选择宽线选项，用宽线设置对话框将宽线显示关闭，以优化其显示性能。系统变量Lwdisplay也控制着当前图形中的宽线显示。(3)如果把QTEXT设为ON,则打开快显文本模式。这样，在图样中新添加的文本会被隐匿起来只显示一个边框，打印输出时也是如此。该设置对已有文本的影响效果，可使用REGEN命令进行显示。另外，系统变量QTEXTMODE也控制着文本是否显示。这在图样中的文本较多时,对系统性能的影响是很明显的。(4)禁止显示标示点。所谓标示点，是在选择图形对象或定位一点时出现在AutoCAD绘图区内的一些临时标记。它们能作为参考点，能用REDRAW或REGEN命令清除，但打印输出时并不出现在图纸上。欲禁止标示点显示，可将BLlPMODE设为OFF,以增强AUtOCAD的性能。(5)取消加亮选择。在缺省情况下，AUtOCAD使用加亮”来表示当前正被选择的图形。然而，将系统变量HlGlnJGHT的值从1改为0,取消加亮选择时，也可增强AUtOCAD的性能。(6)顺便一提的是，将系统变量REGENMoDE的值设为0,或者将REGENAUTo设为OFF,可以节省图形自动重新生成的时间。五、及时清理图形在一个图形文件中可能存在着一些没有使用的图层、图块、文木样式、尺寸标注样式、线型等无用对象。这些无用对象不仅增大文件的尺寸，而且能降低AUtOCAD的性能。用户应及时使用PURGE命令进行清理。由于图形对象经常出现嵌套，因此往往需要用户接连使用几次PURGE命令才能将无用对象清理干净。六、使用命令别名和加速键AutoCAD为一些比较常用的命令或菜单项定义了别名和加速键。使用命令别名和加速键可以明显节省访问命令的时间。命令别名是在acad.PgP文件中定义的。用任何文本编辑器打开并编辑该文件，就可以添加、删除或更改命令别名。用这种方法定义的别名，当重新进入AUtOCAD时即可使用。在最新的软件版本中，用户不必退出AUtoCAD就可以利用快车工具重新定义命令别名，但如果使用这种方法,则需要在第一次使用新定义的别名之前,执行REINIT命令以对软件重新初始化。命令加速键是在acad.mnu文件中定义的。欲添加、删除或更改命令加速键，用户只能用文本编辑器对acad.mnu文件进行编辑修改。修改过的*.mnu文件必须用MENU命令加载并编译后，新定义的命令加速键方可使用。AutoCAD中线型的设置及其二次开发我们常以点划线来表示中心线；以虚线来表示隐藏线；以实线来表示实体等。而在AutoCAD当中，提供了标准线型库文件ACAD.LIN和标准图案库文件ACAD.DAT来满足绘图的线型变化需要。在实际应用中我们常常发现会出现这样一个问题，那就是在定义图层的线型类型后，由于比例的配合不当造成有时虚线变成了实线，完成后看不出虚线间的间隔，而有时虚线又造成虚线间的间隔过大，给人以错误的判断。那么该如何进行调整，以使线型比例与图型比例完美地结合起来呢？线型定义本身和AutoCAD的系统变量则在这方面起到至关重要的作用。线型定义本身是在线型库文件中已定义的，更改定义则可以更改线型的间距，但此法略显复杂，且不直观，这样一来从AUtOCAD的系统变量上做文章就首当其冲了。线型比例因子直接影响每单位距离线型复杂的数目，其值愈小，则每单位中线型重复的数目就愈多。而图中线型的比例为两个因素所左右，它们分别是全局线型比例因子和自身线型比例因子，两者间的关系可表述为以下表达式：线型比例=全局线型比例因子X自身线型比例因子对于线型的变化，就结合我多年的研究，谈谈我的一些心得。<1>全局线型的更改。方法1：用户在COmmand：提示下键入LTSCALE后回车，此时命令行出现Newscalefactor<1,0000>:rt<1.0000>w中的LOoOO表示当前默认的比例因子为LOOo0,接着我们可以在其后输入新的比例因子并回车，即可对全部线型的比例因子进行一次性的修改。方法2：通过击点下拉菜单OPtions?Linetype?GOIbalLinetypeScale,也可以对全局线型比例因子进行修改。方法3：选择下拉菜单Data?LinetyPeye,通过DDLTYPE命令，也可实现修改线型的目的。1.TSCALE命令将影响全局所有已存在的对象及以后要绘制的新对象。对LTSCALE值的改变，将会立刻引起图形的刷新。（如果REGEAUTO设定为OFF,则只有输入REGEN命令后才会进行图形的刷新）<2>特定对象线型的更改。方法1：在Command：提示符下键入CELTSCALE后，根据命令的提示输入新的数值后，那么该数值将被作用在新选定的对象上。通过对不同的对象使用不同比例因子，我们将可以得到不同的线型比例。方法2：点击下拉菜单Data?ObjectCreationModes,我们可以在ObjectCreationModes对话框中对每种线型的比例及其属性进行适当的调整，以满足绘图的需要。方法3：在COInmand：提示符下键入DDMODlFY后，根据命令的提示性说明，选择已有的线型（对于不同类型的对象具有不同的对话框）进行修改。该命令一次只能对一个对象进行修改。方法4：使用DDCHPRoP命令则可以对多个对象的线型比例进行修改，但如果这多个对象具有不一样的属性值，则对话框中将显示VarieS作为属性值。另外，DDCHPROP命令不能用于修改对象的几何属性。方法5：点击下拉菜单Edit?ProPerties,根据命令行中的提示，如果用户选择一个对象后回车，则执行DDMODTFY命令；如果用户在选择了多个对象之后并回车，那么将会执行DDClIPROP命令。方法6：在Command：提示符下输入CHANGE,根据命令行的提示选择一个或多个对象之后，系统将会显示PrOPerties/：,在其后输入P后PI车，则可以对线型的比例进行修改。AutoCAD不仅可以进行线型的设置及更改，还能根据实际需要创建新的线型。线型文件是一种纯ASCn码文件格式的文本文件，一个线型文件可以定义多种线型。每一种线型的定义在线型文件中占两行。空行和分号后面（注释）的内容都将忽略，每一线型的定义格式如下：*线型名L线型描述:第一行Alignment,LLL2rL3,；第二行其中Alignment为线型对齐方式。目前AUtoCAD只支持一种对齐方式，即A型对齐方式。1.n为指定组成线型的线段的长度。若为正，则画出线段；若为负，那么将画出一个点。例如要定义这样一个线型：（那么我们可以在线型库文件中这样输入定义：（线型名为LIU）*LIU,A,0.5,-0.25,O,-0.25以上所列出的命令及例子均在AUtOCADR13、AUtoCADR14版本中运行通过，大家在领会后还可根据自己的实际需要灵活运用及设置以上命令，那么您将能绘出自己一份灿烂的世界。1.在AutoCAD中有时有交*点标记在鼠标点击处产生，用BLIPMODE命令，在提示行下输入OFF可消除它。2. 有的用户使用AUtoCAD时会发现命令中的对话框会变成提示行，如打印命令，控制它的是系统变量CMDDIA,关掉它就行了。3. 椭圆命令生成的椭圆是以多义线还是以椭圆为实体是由系统变量PELLlPSE决定，当其为1时，生成的椭圆是PLlNE。4. CMDECHO变量决定了命令行Pl显是否产生，其在程序执行中应设为0。5. DnISCALE决定了尺寸标注的比例，其值为整数，缺省为1,在图形有了一定比例缩放时应最好将其改为缩放比例。6. BREAK将实体两点截开，在选取第二点时如用“贮来回答，可由第一点将实体分开。7. CAD的较高版本中提供了形位公差标注，但圆度及同轴度中的圆不够圆，其实，AutoCAD中常见符号定义都在AutoCAD安装目录下SUPPORT子目录下的gdt.shp文件中，其中2号和4号字符定义了圆形的形状，圆的弧度竟为127。，但不太好改正之（如改为90°更不好看）。8. 空心汉字字形如使用AutoCADR14中的BONUS功能（一定要完全安装AutoCAD,或自定义安装时选了它），有一个TXTEXP命令，可将文本炸为线，对做立体字十分有用。9. AUtOCADR14的BoNUS中有一个AReTEXT命令，可实现弧形文本输出，使用方法为先选圆弧，再输入文本内容，按0K。10. BONUS中还有一个有用的命令，即MPEDr,用它将多个线一齐修改为多义线，再改它的线宽。11. image命令在R14中代替了R13中的BvPlN、PCXIN之类命令，它将位图嵌入文件中，只用来显示，如炸开就成了空框架，如何使PCXIN等命令重现？请将R13安装目录下的RASTERlN.EXE拷入R14下，用appload将其装入，然后就可以将位图导入（可编缉，可炸开）了。12. BREAK命令用来打断实体，用户也可以一点断开实体，用法是在第一点选择后，输入常用一条线一段为点划线，另一段为实线时。13. AutoCADR14中提供了大量的命令缩写，许多R13中无缩写的命令也有了缩写，如：A:ARC,B：Bmake,CiCircle,Z:zoo,可大量使用之，使用后会发现比鼠标点取快（尤其在Is输5个字符的速度下）。AUtOCADR14大量扩充了简化命令，不仅增加了以首字母简化的命令（这里不列出），而且增加了用前两个字母简化的命令，常用的如：array>copydist、donut>dtext>filter>mirror>pline>rotate>trim、scale>snap、styleUnitS等，更加提高了用键盘输入命令的速度，对熟悉键盘的朋友来说简直是如虎添翼。14. AutoCADR14的命令缩写也可用在R13,方法是将AutoCADR14下Support子目录下的ACAD.PgP拷贝至AutoCADRl3的Support子目录下。15. AUtoCAD中ACAD,pgp文件十分重要，它记录命令缩写内容，用户可自定义它们，格式如下：命令缩写*命令名称。也可定义系统命令，AutoCADR14提供了Sh命令，可执行DOS命令，但在WindOWS下作用不大。16. AutoCADR14中用NOTEPAD、EDIT、DIR、DEL等系统命令，笔者认为其中NOTEPAD对自定义CAD用途较大，但使用起来会发现屏幕一闪(进了I)OS),又返回，十分让人不愉快，让我们来编一个小程序,取名为note,lsp:(defunc:notepad()(startapp"notepad")先将ACAD,pgp中的NOTEPAD命令定义行删除,重入CAD后,再将此程序用命令：(load"note")装入，下一次用NoTEPAD命令会有更好效果，最好将(IOad"note")加入SUPPort子目录下的ACADRI4.Isp中。17. AutoCADR14中打印线宽可由颜色设定，这样机械制图中的各种线型不同、线宽不同的线条可放入不同的层，在层中定义了线型和颜色，而在打印设置中设定线型与颜色的关系，效果良好。18. AUtOCADR14的SUPPort中ACAD,dvt为缺省模板，要好好加工它，把常用的层、块、标注类型定义好，再加上标准图框，可省去大量重复工作。19. AUtOCAD中有不少外部LiSP命令文件，可以直接观察它们，如果学习开发LiSP应用程序，注意：R14可是最后一版LiSP文件内容公开的AUTOCAD,在CAD2000中LiSP文件内容是加密的(笔者正在研究解密程序)。20. AUtOCAD二次开发工具很多，LiSP早就有了，Rll提供了ADS(AcadDevelopsystem),R12中提供了ADS对实模式下C编译器(如BC,MSC)的支持，R13提供ARX(ACadRuntimeeXtend),R14提供了VBAutomation,这个Automation使VB编写CAD程序成为可能，渴望CAD编程的人有了一个最好的选择，不必学习ADS、ARX、ObjectARX,和AUtOLisp,一起加入AUtOCAD编程的世界。21. 用户自定义的LiSP文件一定要自动装入AUtoCAD,这样就需要在acadrl4.Isp中加入用户Lisp文件的装入语句，acadrl4.Isp(早期版本为acad.Isp),好似DOS的Autoexec,bat,一定要好好利用，在其中如定义了名为S：STARTUP()的函数可自动运行它(给CAD加个启用画面如何，可用STARTUP加startapp函数，也可加登录密码)。22. 将AutoCAD中的图形插入WORD中，有时会发现圆变成了正多边形，用一下VTEWRES命令，将它设得大一些，可改变图形质量。23. .形如?301111()的标注如何去标注呢，请在文本内容中输入rt%c30H11(H0.7x;S+0.-0.2;)w,可以实现,如嫌太麻烦，就编个程序来简化操作。24. AutoCAD中文件可当作块插入其他文件中,但这样一来过多的块使文件过于庞大,用PURGE来清除它们吧，一次清一层，一定要多用几次呀！25. AutoCADR14的帮助文件内容十分丰富，由很多木“书”组成，一层层打开，多看它们用处是很大的，其中包括了CAD的各方面，比任何CAD大全还全，你是否想您的帮助加入其中，请修改acad.ent,加入自己帮助的链接。26. 在CAD中可按规定编定.ahp的CAD帮助文件，在R14下用ahp2hlp.exe将其转变为.hpj的文件和.rtf的文件，再用HeIPwOrkShoP工具(在VC5中有)将其项目打开，编译为.hip文件。27. 在AUtoCAD中有一些DOS下的exe文件在R14中仍有用途，用Slideiib.exe可将幻灯片作库，me.exe可实现菜单的编译。28. 在作完零件图进行组装时，可将零件图块插入后焊开，再用group成组后组装，这时用Cldselect命令控制组选取处于何种状态，取消组选取时可将组内成员删除、剪切、修改，要移动零件时再打开组状态。29. 在AUtoCAD中的菜单源文件为.mnu文件,将其修改可将自己的命令加入菜单中，再用menu命令装入，可参加AUtOCAD帮助了解菜单文件格式。图标工具条中加入自己的命令相对简单，可在工具条上点右键，在toolbar对话中，点new按钮，输入工具条后，一个新工具条产生，再选CUStOmiZe按钮，选定CUStOm,将空按钮拖入工具条中，再在空按钮上按右键，这样就可定义自己的按钮图标和命令。30. AUtOCAD的状态行也可自定义，用DlESEL语言可以访问它，最简单的方法用modemacro命令，后输入$(getvar,clayer),以后当前层名就显示在状态行上，用户化可谓无孔不入吧！31. AutoCAD的图形格式为.dwg,也可导出为.bmp及.wmf或.eps>.dxf、.3ds,如果用render命令可存为.pcx、.tga、.tif格式，AUtoCAD还可将文件直接存为这几种格式，要为系统装一个名为“Rasterfileexport”的打印机，用它打印到文件，ACAD2000还可将文件存为JPG格式。32. render进行着色时，render无关闭按钮，用户可用：(arxunload"render"),因为它是ARX文件扩展的功能。33. dimzin系统变量最好要设定为8,这时尺寸标注中的缺省值不会带几个尾零，用户直接接受缺省值十分方便快捷。34. 如遇到快捷键失效，如,。失去作用，变为正交模式切换的情况，请用menu将当前使用菜单的.mnu菜单源文件重装一遍即可。35. 在多行文字(mtext)命令中使用Word97编辑文木。Mtext多行文字编辑器是AUtOCADR14中的新增功能，它提供了WindoWS文字处理软件所具备的界面和工作方式，它甚至可以利用Word97的强大功能编辑文本，这一功能可以用如下方法实现：打开“Tools”菜单选“Preferences”命令，“Preferences”对话框弹出后，打开“Files/TextEditor,Dictionary,andFontFileName/TextEditorApplication/Internal,双击aInternal,出现“selectafile”对话框，接着找到“Winword.exe”应用程序文件，击“打开”钮，最后单击“0K”返回。完成以上设置后，用户如再使用mtext命令时系统将自动调用我们熟悉的WOrd97应用程序，为AutoCAD中的文本锦上添花。36. 巧用工具按钮自定义。AutoCAD中有许多ISP文件能为我们提供非常实用的命令，如ChteXtJSP就是一个很好的文字修改命令，尤其适用于大批文字的修改，但在使用这样的命令之前必须先把Isp文件载入。一般你可以通过选取“Tools”菜单中“LoadApplication.”选项，再利用对话框打开AutoCADR14Support下的Chtext.Isp文件，然后击“Load”钮，或者也可以直接在命令行中键入“(1Oad“chtext")”以达到载入的目的，如此做总有些繁琐。下面我们用自定义工具按钮的方式解决这个问题，右击任意工具钮，弹出"Toolbars”对话框，击"Customize.”钮，在wCategories："中选"Custom”项，将出现的空按钮拖到工具条中目标位置，击“Close”钮返回,接着右击空按钮,出现“ButtonProperties”对话框，在“Name：”栏中为命令钮命名，"Help：”栏中你可写入或不写入内容，然后在“Macro：”中键入“(loadchtext)chtw,至于“ButtonIcon”,用户可选系统提供的图标,也可以点“Edit.”自行绘制或者直接调用已有的bmp文件，最后点“Apply”钮并依次关闭对话框返回。这样你自己的工作按钮就做成了。由于在后面增加了“cht”(注意：前面要有空格)，所以你只要按下工具钮便可以直接去选择要编辑的目标文件。37. “Stretch”命令也是一个常用命令，但输入命令后，系统总要提示“selectobjecttostretchbycrossing_windoworcrossing_polygon.w,要求你再输入一个"C"后才能用鼠标去选择目标。为了使操作简化，用户只需将系统提供的工具按钮做些小小的修改即可。右击任意工具按钮弹出“Toolbars”对话框，再右击"stretch”工具钮弹出“ButtonProportiesw对话框，在MMacro：,ucc-stretchw后键入空格和“C”。以后你再点击处理后的工具钮就可以直接选择目标进行操作。38. AutoCADR14用户通常均采用系统给出的缺省格式存盘，这种格式存盘的缺点是文件所占空间大，不能用低版本的应用程序(如：AutoCADRI2、AutoCADR13)打开，为避免磁盘空间的浪费，你可以在rtSaveDrawingAs”对话框的“保存类型”中选wAutoCADR12/LT2DraWing”格式存盘。例如：同一dwg文件用两种方式存盘，它们的大小分别是87KB、58KB0可见差别还是很可观的。而且后者文件可以在RI2、R13版本的应用程序中打开。这种方法对配置较低的用户尤为实用。39. 有时在打开dwg文件时，系统弹出aAutoCADMessage,对话框提示“Drawingfileisnotvalid",告诉用户文件不能打开。这种情况下你可以先退出打开操作，然后打开“File”菜单，选DrawingUtilities/Recoverw命令，或者在命令行直接用键盘输入“recover”，接着在"selectFile”对话框中输入要恢复的文件，确认后系统开始执行恢复文件操作。40. 汉化菜单。将support目录下的acad.mnu文件复制为Chinese,mnu1,用写字板打开Chinese.mnu.仔细观察会发现其中有许多类似“*POP”的条目，每一条目定义了一列下拉菜单。将引号中的英文命令名称改为中文，存盘退出。再在R14中输入“menu”命令，将Chinese,mnu菜单文件装入，下拉菜单就变成了中文。还可以再装入acad.mnu文件将菜单还原。41. R14默认的“命令取消”键是“ESC”键，如果你已经习惯了R12的“Ctrl+C”怎么办呢？点击菜单ToolsPreferenCeScompatibility、priorityforacceleratorkeysautoCADclassic,然后就可以用“Ctrl+C”取消命令了，同时“ESC”键仍然有效。42. trim命令中提示选取要剪切的图形时，不支持常用的WindOw和CrOSSing选取方式。当要剪切多条线段时，要选取多次才能完成。这时可以使用fence选取方式。当trim命令提示选择要剪除的图形时，输入“f”，然后在屏幕上画出一条虚线，回车，这时被该虚线接触到的图形全部被剪切掉。43. 单击“ObjectPropertysw工具条上的"Makeobjectslayercurrent,按钮,然后在作图区选择要去的图层上的任一图形，当前层立刻变换到选取的图形所在层。44. 用R14打开R12的文件时，即使正确地选择了汉字字形文件，还是会出现汉字乱码，原因是R14与R12采用的代码页不同。可到AutoDesk公司主页下载代码页转换工具wnewcp1,运行WneWCP后,首先选中“RU/R12”复选框，再单击“Browse”按钮，选择要转换的文件或目录，然后选择新的代码页，ANSI936或GB2312均可,单击“StartConversion”即开始转换。转换后，在R14中就能正确地显示汉字。AUtOCAD使用技巧六则NO.9一、AUtoCAD表格制作AUtOCAD尽管有强大的图形功能，但表格处理功能相对较弱，而在实际工作中，往往需要在AUtoCAD中制作各种表格，如工程数量表等，如何高效制作表格，是一个很实用的问题。在AUtoCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。尽管AUtoCAD支持对象链接与嵌入，可以插入WOrd或EXCel表格，但是一方面修改起来不是很方便，一点小小的修改就得进入Word或Excel,修改完成后，又得退回到AUtOCAD,另一方面，一些特殊符号如一级钢筋符号以及二级钢筋符号等，在Word或EXCel中很难输入，那么有没有两全其美的方法呢，经过探索，可以这样较好解决：先在EXCel中制完表格，复制到剪贴板，然后再在AUtoCAD环境下选择edit菜单中的PaStespecial,选择作为AUtoCADEntities,确定以后，表格即转化成AUtoCAD实体，用explode炸开，即可以编辑其中的线条及方字，非常方便。二、在Word文档中插入AUtoCAD图形WOrd文档制作中，往往需要各种插图，Word绘图功能有限，特别是复杂的图形，该缺点更加明显，AUtOCAD是专业绘图软件，功能强大，很适合绘制比较复杂的图形，用AUtoCAD绘制好图形，然后插入WOrd制作复合文档是解决问题的好办法，可以用AutoCAD提供的EXPORT功能先将AutocAD图形以BMP或WMF等格式输出，然后插入WOrd文档，也可以先将AUtOCAD图形拷贝到剪贴板，再在Word文档中粘贴。须注意的是，由于AUto
