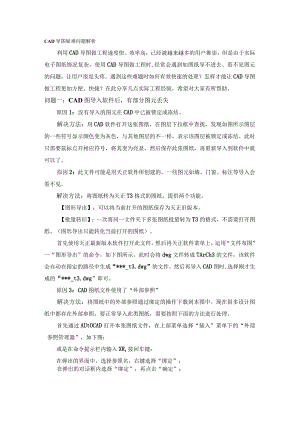

CAD导图疑难问题解析利用CAD导图做工程速度快、效率高，已经被越来越多的用户推崇，但是由于实际电子图纸情况复杂，使用CAD导图做工程时,经常会遇到如图纸导不进去、看不见图元的问题，让用户很是头疼。遇到这些难题时如何有效快速的处理？怎样才能让CAD导图做工程更加方便、快捷？在此分享几点实际工程经验，希望对大家有所帮助。问题一：CAD图导入软件后，有部分图元丢失原因1：没有导入的图元在CAD中已被锁定或冻结。解决方法：用CAD软件打开这张图纸，在图层下拉框中查找，发现如图所示图层的一些符号显示颜色变为灰色，与其他图层的不一样，表示该图层被锁定或冻结。此时只需要鼠标点开相应符号，将其变为亮显，然后保存此张图纸，再重新导入到软件中就可以了。原因2：此文件可能是用天正软件所创建的，一些图元如墙、门窗、标注等导入会看不见。解决方法：将图纸转为天正T3格式的图纸，提供两个功能。【图形导出】：可以将当前打开的图纸保存为天正旧版本。【批量转旧】：一次将同一文件夹下多张图纸批量转为T3的格式，不需要打开图纸。（图形导出只能转化当前打开的图纸）。首先使用天正最新版本软件打开此文件，然后再天正软件菜单上，运用“文件布图”一“图形导出”的命令，如下图所示。此时会将dwg文件转成TArCh3的文件，该软件会自动在指定的路径中生成“*_t3.dwg”的文件，然后再导入CAD图时,选择刚才生成的“*_t3.dwg”即可。原因3：CAD图纸文件使用了“外部参照”解决方法：将图纸中的外部参照通过绑定的操作下载到本图中。现在很多设计图纸中都存在外部参照，要正常导入此类图纸，需要按照下面的方法进行处理。首先通过AUtOCAD打开本张图纸文件，在上部菜单选择“插入”菜单下的“外部参照管理器”，如下图：或是在命令提示栏内输入XR,按回车键：在弹出的界面中，选择参照名，右键选择“绑定”：在弹出的对话框内选择“绑定”，再点击“确定”：通过以上方法，即可快速将当前图中的外部参照批量绑定，绑定完成之后,运行CAD分解X功能，将块分解，即可正常导入。问题二：CAD图导入软件时无法导入，在预览框无法预览到图原因1：此CAD文件设计时采用块设计导致的解决办法：用CAD软件打开该文件，“ctrl+A”选中所有构件图元，然后点击菜单栏“修改”一“分解”功能，把图块炸开。之后保存文件，再次导入软件就可以了。原因2：CAD图文件太大，多达几十兆解决方法：CAD图文件一般不会有几十兆的文件，形成这种文件的原因有可能是由于CAD图有填充图或一些波形线条，当利用“分解”功能,将文件分解后，文件图元会暴涨，导致图元过大。首先，清理图纸PURGE：运行清理PU命令，选择全部清理。然后在CAD文件中分块选中图元，如果选择过程很慢，则表示选中图元中还有很多图元。这时要进行排查，找到这部分图元后，在图层管理中，将图元图层“关掉”，之后再将其它图元选中后复制到一个新建图纸中就可以了。原因3：cad图纸使用天正软件进行了加密处理，在CAD软件中打开为一个块，并且无法分解解决方法：需要从图纸提供单位得到密码，然后在使用CAD软件打开图纸，双击图纸，根据命令行提示输入密码，解开图纸加密之后，使用“X”分解命令进行分解，再导入到软件中就可以解决问题。问题三：导入CAD图后，显示空白，或是非常小，但是用CAD软件打开，就能正常显示。原因：此张CAD图，离正常图元很远的坐标处中还有其他图元，这个图元可能只是一个小点或一段很短的线段。解决方法：用CAD软件打开该文件，双击鼠标中间的滚轮，此操作是显示CAD图纸中的全部图元，然后时候仔细查看就会发现界面上除了要导入的图元外，在界面很远坐标处还有一个小点，拉框选中把这个点删除，保存后再导入就可以了。总的来说，CAD导图过程中的问题，多是由于设计图纸的特点所决定的,同时一张图纸导入出错可能有多种原因。这就需要在实际利用CAD导图做工程的过程中，不断积累问题解决方案并且灵活运用，这样才能实现快捷与方便的目的A圆弧1.直线C圆I插入块B创建块H图案填充D标注样式管理器E删除F圆角G群组M移动O偏移P平移S拉伸W外部块V视图对话框X分解Z显示缩放T多行文字co复制MI镜像AR阵列RO旋转SC比例1.E引线管理器EX延伸TR修剪ST文字样式管理器DT单行文字PO单点XL参照线ML多线PL多段线POL多边形REC矩形SPL样条曲线EL椭圆CH特性CHA倒角BR打断DI查询距离AREA面积ID点坐标MA特性匹配MASSPROP质量特性1.S列表显示TIME时间SETTVAR设置变量1.A图层COLOR颜色1.T线型管理LW线宽管理UN单位管理TH厚度捕捉TT临时追踪点FROM从临时参照到偏移ENDP捕捉到圆弧或线的最近端点MID捕捉圆弧或线的中点INT线、圆、圆弧的交点APPINT两个对象的外观交点EXT线、圆弧、圆的延伸线CEN圆弧、圆心的圆心QUA圆弧或圆的象限点TAN圆弧或圆的限象点PER线、圆弧、圆的重足PAR直线的平行线NOD捕捉到点对象INS文字、块、形、或属性的插入点NEA最近点捕捉标注DLI线型标注DAL对齐标注DOR坐标标注DDI直径标注DAN角度标注QDlM快速标注DBA基线标注DCO连续标注1.E引线标注TOL公差标注DLE圆心标注DRA半径标注CAL计算器Alt+N+Q快速Alt+N+L线型Alt+N+G对齐Alt+N+0坐标Alt+N+R半径Alt+N+D直径Alt+N+A角度Alt+N+B基线Alt+N+C连续Alt+N+E引线Alt+N+T公差Alt+N+M圆心Alt+N+Q倾斜Alt+N+S样式Alt+N+V替代Alt+N+U更新CAD快捷键Fl:获取帮助F2:实现作图窗和文本窗口的切换F3:控制是否实现对象自动捕捉F4:数字化仪控制F5:等轴测平面切换F6:控制状态行上坐标的显示方式F7:栅格显示模式控制F8:正交模式控制F9:栅格捕捉模式控制FlO:极轴模式控制Fll:对象追踪式控制Ctr1+B:栅格捕捉模式控制(F9)Ctrl+C:将选择的对象复制到剪切板上Ctrl+F:控制是否实现对象自动捕捉(f3)Ctrl+G:栅格显示模式控制(F7)Ctr1+J:重复执行上一步命令Ctrl+K:超级链接Ctrl+N:新建图形文件Ctrl+M:打开选项对话框AA:测量区域和周长(area)AL:对齐(align)AR:阵列(array)AP:加载*1SP程系AV:打开视图对话框(dsviewer)SE:打开对相自动捕捉对话框ST:打开字体设置对话框(StyIe)SO:绘制二围面(2dsolid)SP:拼音的校核(SPell)SC:缩放比例(SCaIe)SN:栅格捕捉模式设置(SnaP)DT:文本的设置设text)DI:测量两点间的距离01：插入外部对相CtrI+1:打开特性对话框CtrI+2:打开图象资源管理器CtrI+6:打开图象数据原子Ctrl+0:打开图象文件Ctr1+P:打开打印对说框CtrI+S:保存文件Ctrl+U:极轴模式控制(Flo)Ctr1+v:粘贴剪贴板上的内容Ctr1+W:对象追踪式控制(FlDCtrl+X:剪切所选择的内容Ctrl+Y:重做Ctrl+Z:取消前一步的操作A:绘圆弧B:定义块C:画圆D:尺寸资源管理器E:删除F:倒圆角G:对相组合H:填充I：插入S:拉伸T:文本输入W：定义块并保存到硬盘中1.:直线M:移动X：炸开V:设置当前坐标U:恢复上一次操做0:偏移P：移动Z:缩放
