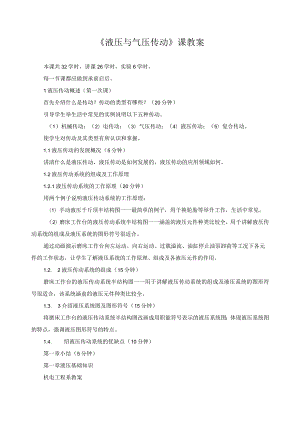

    液压与气压传动课教案本课共32学时,讲课26学时,实验6学时。每一节课都应做到承前启后。1液压传动概述(第一次课)首先介绍什么是传动?传动的类型有哪些?(20分钟)引导学生举生活中常见的实例说明以下五种传动。(1)机械传动;(2)电传动;(3)气压传动;(4)液压传动;(5)复合传动。使学生对传动及其类型有所认识和掌握。1.1液压传动的发展概况(5分钟)讲清什么是液压传动,液压传动是如何发展的,液压传动的应用领域如何。1.2液压传动系统的组成及工作原理1.2.1液压传动系统的工作原理(20分钟)用两个例子说明液压传动系统的工作原理:(1)手动液压千斤顶半结构图一一最简单的例子,用于换轮胎等举升工作,生活中常见。(2)磨床工作台的液压传动系统半结构图一一涵盖的液压元件种类比较全,用于讲解液压传动系统的组成及液压系统的图形符号很适合。通过动画演示磨床工作台向左运动、向右运动、过载溢流、油缸停止油泵卸荷等工况下各元件的工作状态,让学生了解液压系统的工作原理、组成及各液压元件的作用。1.2. 2液压传动系统的组成(15分钟)磨床工作台的液压传动系统半结构图一一用于讲解液压传动系统的组成及液压系统的图形符号很适合,该系统涵盖的液压元件种类比较全。1.3. 3介绍液压系统图及图形符号(15分钟)将磨床工作台的液压传动系统半结构图改画成用职能符号表示的液压系统图:体现液压系统图的特点,强调液压图形符号的特点。1.4. 绍液压传动系统的优缺点(10分钟)第一章小结(5分钟)第一章液压基础知识机电工程系教案课程名称液压传动技术授课对象课程类型专业拓展课授课时间上课教师职称副教授授课题目概述教学目的及要求理解液体静压力的概念和特点,掌握压力的表示方法及单位,理解静压力传递原理,掌握液体作用于容器壁面上的力的计算方法。掌握理想液体、恒定流动、一维流动、流线、流管、流束、通流截面、流量、平均流速等基本概念,理解连续性方程、伯努利方程、动量方程及其物理意义和应用。了解层流、紊流和雷诺数的概念和意义,了解沿程压力损失、局部压力损失的意义和计算,了解管路中的总压力损失的计算方法;掌握液体流过小孔的流量计算公式,了解液体流经缝隙的流量计算方法。了解液压冲击、气穴现象的意义、危害、产生原因和控制措施。教学重点及难点教学重点:连续性方程(质量守恒定律);伯努利方程(能量守恒定律);动量方程。流体流过管路的压力损失;流体流过小孔及缝隙的流量教学难点:伯努利方程(能量守恒定律);动量方程的应用教学方法及手段多媒体,讲授作业布置自拟使用教材和主要参考资料左健民主编.液压与气压传动.机械工业出版社.2009王积伟等主编.液压与气压传动.机械工业出版社.2006章宏甲等主编.金属切削机床液压传动.江苏科学技术出版社2000教学后记附:教学内容第二章液压动力元件机电工程系教案课程名称液压与气压传动授课对象本科三年级课程类型专业技术课授课时间第一学期任课教师职称副教授授课题目液压动力元件教学目的及要求1了解液压泵的概况、发展及类型;2理解齿轮泵、叶片泵、柱塞泵的工作原理及结构特点等;3掌握液压泵主要工作参数计算及齿轮泵、叶片泵、柱塞泵的工作原理;教学重点及难点重点:液压泵的工作原理和主要性能参数;限压式变量叶片泵的工作原理;宜轴式轴向柱塞泵的工作原理和结构特点;液压泵的选用。难点:各种性能参数的理解及计算;限压式变量叶片泵的工作原理;教学方法及手段多媒体,讲授、使用实体图片、动画作业布置2-1、2-2、2-3、2-4使用教材和主要参考资料教材:左健民.液压与气压传动(第5版)M.北京:机械工业出版社,2018主要使用参考书:1王积伟.章宏甲、黄谊.液压传动M.北京:机械工业出版社.20172许福玲,陈尧明.液压与气压传动(第3版)M.北京:机械工业出版社.2011年教学后记附:教学内容2液压泵(第次课)2.1 液压泵概述1 .1.1液压泵和液压马达的工作原理(20分钟)用“电机一油泵一马达f滚筒”图,讲解液压泵及液压马达的能量转换过程。用单柱塞泵结构简图的吸入及排出过程,说明容积式泵及马达的基本工作原理。强调构成容积式泵必须具备的条件。强调常用的三大类泵及马达;强调泵及马达的职能符号。2 .1.2液压泵和液压马达的性能参数(20分钟)讲清液压泵(马达)的基本性能参数,使学生掌握以下几点:(1)什么是液压泵的压力?液压泵的工作压力是如何变化的?(2)什么是液压泵的排量和流量?什么是流量损失?流量损失受哪些因素影响?(3)什么是液压泵的输入功率和输出功率?液压泵的功率损失有哪几方面?(4)什么是液压泵的容积效率和机械效率?它们分别受哪些因素影响?如何计算液压泵的总效率?(5)什么是液压马达的容积效率和机械效率?强调其与液压泵的区别。2.2齿轮泵2.2.1外啮合齿轮泵的结构及工作原理(5分钟)用实物录像或三维动画演示其结构组成及工作原理。为下一次课进行其结构分析奠定基础。2.2.2齿轮泵的流量和脉动率(5分钟)根据泵的结构,讲解如何计算齿轮泵的流量、何谓液压泵的流量脉动率、如何计算流量脉动率。齿轮泵的这种结构会带来什么样的工作特点呢?留待下一次课讨论。习题:2.4;2.2.3齿轮泵的结构特点(20分钟)2.2.3.1困油现象何谓齿轮泵的困油现象?用齿轮泵结构图说明,产生困油现象的原因是什么?如何消除困油现象?2.2.3.2径向不平衡力用齿轮泵受力分析图说明,产生径向不平衡力的原因是什么?减小径向不平衡力的措施有哪些?2.2.3.3齿轮泵的泄漏通道及端面间隙的自动补偿用三维动画齿轮泵运动图说明齿轮泵有哪几条泄漏通道?如何采取端面间隙的自动补偿?第二章液压泵和液压马达(第次课)2.3叶片泵2.3.1单作用叶片泵(30分钟)2.3.1.1单作用叶片泵工作原理用单作用叶片泵组装、运动三维动画演示单作用叶片泵的结构和工作原理。可让学生观看单作用叶片泵结构的实物录像片。2.3.1.2单作用叶片泵平均流量计算用平面彩图讲解单作用叶片泵平均流量计算过程。2.3.1.3单作用叶片泵的变量原理用变换的平面图演示并讲解单作用叶片泵的变量原理。可达到生动直观的效果,使学生易于接受。分析单作用叶片泵的变量特性曲线,强调其应用。2.3.2双作用叶片泵(20分钟)2.3.2.1工作原理用双作用叶片泵的原理图及二维动画,讲解双作用叶片泵的工作原理。2.3.2.2双作用叶片泵的平均流量计算用平面彩图讲解双作用叶片泵的平均流量计算。2.3.2.3叶片泵的高压化趋势(10分钟)用彩图讲解各种措施的工作原理。2.3.3单作用叶片泵与双作用叶片泵的特点比较(20分钟)2.3.3.1单作用叶片泵的特点用单作用叶片泵工作原理彩图说明单作用叶片泵的特点。2.3.3.2双作用叶片泵的特点用双作用叶片泵工作原理彩图说明双作用叶片泵的特点。习题:2.1;2.52液压泵和液压马达(第次课)2.4轴向柱塞泵2. 4.1斜盘式轴向柱塞泵(30分钟)1. 4.1.1斜盘式轴向柱塞泵的排量和流量用三维动画演示斜盘式轴向柱塞泵的结构及工作原理,由于斜盘式轴向柱塞泵的结构较复杂,可让学生观看斜盘式轴向柱塞泵结构的实物录像。用斜盘式轴向柱塞泵的工作原理彩图讲解其排量和流量计算方法。2. 4.I.2斜盘式轴向柱塞泵的结构特点用三维动画演示斜盘式轴向柱塞泵的结构特点:强调三方面端面间隙的自动补偿;滑靴及静压支撑结构;排量调节机构(可用动画演示调排量机构的工作原理)。使学生理解并掌握斜盘式轴向柱塞泵的调排量原理及方法。2. 4.2斜轴式轴向柱塞泵(10分钟)用彩图讲解斜轴式轴向柱塞泵的工作原理,比较两种轴向柱塞泵的特点。3. 4.3径向柱塞泵(10分钟)用彩图讲解径向柱塞泵的工作原理、调排量方法、排量计算方法。4. 5液压马达5. 5.1液压马达的扭矩和转速(5分钟)液压马达的扭矩和转速计算方法6. 5.2高速液压马达(10分钟)用彩图讲解高速液压马达的工作原理及扭矩计算方法。7. 5.3曲柄连杆低速大扭矩液压马达(25分钟)(1)用彩图讲解曲柄连杆低速大扭矩液压马达工作原理(可借助动画演示其工作原理)。(2)用彩图讲解静力平衡式低速大扭矩液压马达工作原理。(3)用彩图讲解多作用内曲线马达结构及工作原理(可借助动画演示工作原理)。8. 6液压泵和液压马达的工作特点(5分钟)9. 6.1液压泵的工作特点分析液压泵的工作特点。2. 6.2液压马达的工作特点分析液压马达的工作特点。第二章小结(5分钟)习题:2.3;2.6第三章液压执行元件机电工程系教案课程名称液压与气压传动授课对象本科三年级课程类型专业拓展课授课时间第一学期任课教师职称副教授授课题目液压执行元件教学目的1了解液压缸及液压马达的结构形式;及要求2理解常见液压缸及液压马达的工作原理及结构特点等;3掌握液压缸活塞运动速度、推力等参数的计算及液压马达的参数计算;教学重点及难点教学重点:单杆双作用液压缸的工作原理和结构以及相关计算;液压缸的基本参数。液压马达的工作原理和主要性能参数。教学难点单杆式双作用液压缸差动联接时活塞速度与推力计算;马达参数计算教学方法及手段多媒体,讲授、使用实体图片、动画作业布置3-1、3-2、3-3、3-4s3-5使用教材和主要参考资料教材:左健民.液压与气压传动(第5版)IM.北京:机械工业出版社,2018主要使用参考书:1王积伟.章宏甲、黄谊.液压传动M.北京:机械工业出版社.20172许福玲,陈尧明.液压与气压传动(第3版)M.北京:机械工业出版社.2011年教学后记附:教学内容3液压缸(第四次课)2.1 液压缸的分类及基本计算液压缸的分类(10分钟)用示意图讲解各种类型液压缸,给学生感性认识。3. 1.1活塞式液压缸(30分钟)3. 1.1.1双杆活塞式液压缸用彩图讲解双杆活塞式液压缸结构原理及基本参数计算。10. 1.1.2单杆活塞式液压缸11. 用彩图重点讲解单杆活塞式液压缸三种工况下的牵引力及速度计算。12. 1.2柱塞式液压缸(5分钟)13. 用彩图讲解柱塞式液压缸结构原理14. 1.3摆动式液压缸(10分钟)用彩图讲解摆动式液压缸工作原理、摆动轴输出转矩及角速度计算。31.4组合式液压缸(10分钟)(1)用彩图讲解增压缸的增压原理及增压比计算。(2)用彩图讲解多级伸缩缸工作原理、伸出及缩回动作顺序。(3)用彩图讲解齿条活塞缸结构原理。3.2液压缸的结构3.2.1缸体组件(10分钟)用动画演示液压缸的结构组成。可让学生观看液压缸的实物录像。3.2.I.1缸筒与端盖的连接形式用彩图讲解缸筒与端盖的连接形式及各自特点。3.2.1.2缸筒、端盖和导向套的基本要求用彩图讲解缸筒、端盖和导向套的基本要求。3.2.2活塞组件(25分钟)3.2.2.1活塞与活塞杆的连接形式用彩图讲解活塞与活塞杆的连接形式。3.2.2.2活塞组件的密封用彩图讲解活塞组件的各种密封形式及特点。3.2.3缓冲装置(10分钟)3.2.3.1圆柱形环缝式缓冲装置用彩图讲解圆柱形环缝式缓冲装置工作原理。3.2.3.2圆锥形环缝式缓冲装置用彩图讲解圆锥形环缝式缓冲装置工作原理。3.2.3.3可变节流槽式缓冲装置用彩图讲解可变节流槽式缓冲装置工作原理。3.2.3.4可调节流孔式缓冲装置用彩图讲解可调节流孔式缓冲装置工作原理。3.2.4排气装置(3分钟)用彩图讲解各种排气装置的工作原理。本章小结(2分钟)习题:3.13.23.3第四章液压控制元件机电工程系教案课程名称,程类型液压与气压传动授课对象本科三年级专业技术课授课时间第一学期任课教师职称副教授授课题目液压控制元件教学目的及要求1了解方向阀、压力阀、流量阀的结构形式;2理解并掌握常见方向阀、压力阀、流量阀的工作原理及结构特点等;教学重点及难点重点:换向阀的换向原理和滑阀机能;先导式溢流阀的工作原理和应用;减压阀和溢流阀的主要区别;节流口的形式难点:换向阀滑阀机能;先导式溢流阀及调速阀的工作原理;减压阀和溢流阀的职能符号区别;节流口的形式教学方法及手段多媒体,讲授、使用实体图片、动画作业布置4-1、4-2、4-4、4-5>4-6、4-7使用教材和主要参考资料教材:左健民.液压与气压传动(第5版)M.北京:机械工业出版社,2018主要使用参考书:1王积伟.章宏甲、黄谊.液压传动M.北京:机械工业出版社.20172许福玲,陈尧明.液压与气压传动(第3版)M.北京:机械工业出版社.2011年教学后记附:教学内容4方向控制阀4.2单向阀(30分钟)4.2.1普通单向阀用彩图讲解普通单向阀的结构原理及职能符号;配合以彩图,强调单向阀的用途。4.2.2液控单向阀用彩图讲解液控单向阀的结构原理及职能符号;配合以彩图,强调液控单向阀的主要用途。用彩图讲解液控单向阀的典型结构。4.3换向阀4.3.1换向机能(20分钟)4.3.1.1换向阀的通和位配合以彩图,强调什么是换向阀的“通”和“位”?重点说明换向阀图形符号的含义。4.3.1.2滑阀机能配合以彩图,强调各种常用滑阀中位机能的特点及其应用。强调什么是常开式阀、什么是常闭阀?4.3.2换向阀的操纵方式(50分钟)4.3.2.1手动换向阀用彩图配合以三维动画或实物录像,讲解三位四通手动换向阀的结构原理,强调其职能符号。4.3.2.2机动换向阀用彩图配合以动画,讲解机动换向阀的工作原理,强调其职能符号。4.3.2.3电磁换向阀用彩图配合以动画,讲解电磁换向阀的结构原理,强调其职能符号。4.3.2.4液动换向阀用彩图配合以动画,讲解液动换向阀的结构原理,强调其职能符号。4.3.2.5电液换向阀用彩图讲解电液换向阀的结构原理,强调其职能符号。4方向控制阀4. 4方向阀在换向和锁紧回路中的应用5. 4.1换向回路(25分钟)6. 4.1.1简单换向回路用动画演示简单换向回路工作原理。7. 4.L2复杂换向回路用变换工作位置的彩图讲解各种复杂换向回路工作原理。8. 4.2锁紧回路(5分钟)用彩图或动画演示锁紧回路的工作原理。4. 5液压阀的连接方式(15分钟)用彩图讲解各种液压阀连接方式的结构原理。第四章小结(5分钟)6压力控制阀9. 2溢流阀10. 2.1直动式溢流阀(10分钟)用彩图讲解直动式溢流阀的工作原理,强调直动式溢流阀的特点及职能符号。6.2. 2先导式溢流阀(20分钟)用彩图及三维动画讲解先导式溢流阀的工作原理,强调其调压特点及职能符号。可让学生观看先导式溢流阀的实物录像。6.2.3电磁溢流阀(10分钟)用彩图讲解电磁溢流阀的工作原理,强调电磁溢流阀的作用是什么?什么是油泵的卸荷状态?溢流阀应用(10分钟)6压力控制阀63减压阀(20分钟)6.3.1先导级由减压阀出口供油的减压阀强调减压阀的特征;用彩图讲解直动式减压阀的工作原理,强调其职能符号。用彩图及三维动画讲解先导级由减压阀出口供油的减压阀的工作原理。强调其职能符号。6.3.2先导级由减压阀进口供油的减压阀用彩图讲解先导级由减压阀进口供油的减压阀的工作原理。6.4顺序阀(30分钟)6.4.I直动式顺序阀用彩图及三维动画讲解直动式顺序阀结构及工作原理。强调顺序阀与溢流阀的区别。6.4.2先导式顺序阀用彩图讲解先导式顺序阀的结构及工作原理。用彩图及动画讲解直动式顺序阀的派生阀原理。强调其职能符号。用三维动画讲解单向顺序阀的结构原理。6.5压力继电器(5分钟)用彩图讲解压力继电器的结构及工作原理。6.6压力阀在调压与减压回路中的应用(25分钟)6.6.1调压回路6.6.1.1单级调压回路用用彩图讲解单级调压回路工作原理。6.6.1.2双向调压回路用用彩图讲解双向调压回路工作原理。6.6.1.3多级调压回路用用彩图讲解多级调压回路工作原理。6.6.1.4电磁溢流阀调压-卸荷回路用彩图讲解电磁溢流阀调压一卸荷回路工作原理。6.6.2减压回路(10分钟)用彩图讲解减压回路工作原理及减压回路特点。可用二维动画扩展讲解。本章小结及习题指导(10分钟)7流量控制阀及其他液压阀强调对流量控制阀的主要性能要求。(5分钟)7.1节流口的流量特性7.1.1节流口的流量特性公式(10分钟)分析节流口的流量特性公式及流量压力特性曲线。7.1.2影响流量稳定性的因素(15分钟)分析压差变化、油温变化、阻塞各自对流量稳定性的影响。强调减轻堵塞现象的措施。7.1.3节流口的形式与特征(20分钟)用彩图讲解各种节流口的形式与特征。7.3节流阀介绍节流阀的分类;强调对节流阀的性能要求。(10分钟)7.3.1节流阀(10分钟)用彩图讲解节流阀的结构原理。强调其职能符号。7.3.2单向节流阀(5分钟)用彩图及三维动画讲解单向节流阀的结构原理。强调其职能符号。可让学生观看单向节流阀的实物录像。7.4调速阀7.4.1串联减压式调速阀工作原理(25分钟)用彩图及三维动画讲解串联减压式调速阀结构组成及工作原理;用三维动画演示其工作过程;分析节流阀与串联减压式调速阀调速特性的差别。强调其职能符号。习题:7.1;7.3。7流量控制阀及其他液压阀7.4.3溢流节流阀(20分钟)用彩图及三维动画讲解溢流节流阀结构组成及工作原理。用三维动画演示其工作过程。分析溢流节流阀与串联减压式调速阀的不同特点。7.6插装阀、比例阀、伺服阀7.6.1插装阀(25分钟)7.6.1.1插装阀的工作原理用彩图讲解插装阀的工作原理。7.6.1.2方向控制插装阀用彩图讲解方向控制插装阀的工作原理。7.6.1.3压力控制插装阀用彩图讲解压力控制插装阀的工作原理。7.6.1.4流量控制插装阀用彩图讲解流量控制插装阀的工作原理。本章小结(5分钟)第六章液压基本回路机电工程系教案课程名称液压与气压传动授课对象本科三年级课程类型专业拓展课授课时间第一学期任课教师职称副教授授课题目液压基本回路教学目的及要求1了解常见的基本回路的结构组成及特点;2理解常见基本回路的工作原理及结构特点等;3掌握常见基本回路的压力、流量、速度等基本参数的分析和计算;教学重点及难点教学重点:各种调速回路、快速运动回路、速度切换回路、顺序动作回路的工作原理和特性;学会自己设计一些简单的基本回路;容积调速回路的工作原理。教学难点:调速回路特性;节流调速回路工作原理和主要参数计算;教学方法及手段多媒体,讲授、使用实体图片、动画作业布置6-1、6-2、6-3.6-4.6-5使用教材和主要参考资料敕机左健民.液压与气压传动(第5版)M.北京:机械工业出版社,2018主要使用参考书:1王积伟.章宏甲、黄谊.液压传动M.北京:机械工业出版社.20172许福玲,陈尧明.液压与气压传动(第3版)M.北京:机械工业出版社.2011年教学后记附:教学内容第六章液压基本回路(第一次课)6.1压力控制回路包括调压、减压、增压、卸荷和平衡等回路6.1.1调压回路(30分钟)用彩图讲解单级调压、二级调压、多级调压和无级调压回路的工作原理。可以让同学自己分析。6.L2减压回路(10分钟)让同学自主分析减压回路的工作原理。注意:1最低调整压力值和最高调整压力值与系统压力值的关系。6. 2减压阀与调速阀的安装位置。7. 1.3增压回路8. 用彩图讲解单作用增压缸和双作用增压缸的增压回路。9. 1.4卸荷回路(25分钟)1用换向阀中位机能的卸荷回路用彩图讲解用换向阀中位机能的卸荷回路工作原理。可用动画演示其工作过程。10. 电磁溢流阀的卸荷回路用彩图讲解用电磁溢流阀的卸荷回路工作原理。可用动画演示其工作过程。11. 卸荷阀(顺序阀)的卸荷回路12. 用彩图讲解用卸荷阀的卸荷回路工作原理。可用动画演示其工作过程。13. 1.5保压回路(15分钟)1用彩图讲解限压式变量叶片泵的流量卸荷从而保证回路压力的保压回路的工作原理。2用彩图讲解用蓄能器保压的保压回路的工作原理。3自动保压回路6L6平衡回路(15分钟)1用单向顺序阀的平衡回路用变换阀工作位置的彩图讲解单向顺序阀的平衡回路的工作原理。可用动画演示其工作过程。2采用液控单向阀的平衡回路用变换阀工作位置的彩图讲解采用液控单向阀的平衡回路。可用动画演示其工作过程。3用顺序阀的平衡回路第六章液压基本回路(第二次课)6.2速度控制回路6.2.1调速回路6.2. 1调速方法概述(10分钟)重点讲解以下问题:(1)液压缸和液压马达各有哪几种调速方法?(2)常用的调速回路主要有哪几种?6. 2.2采用节流阀的节流调速回路(30分钟)7. 2.2.1进油节流调速回路用彩图讲解进油节流调速回路的工作原理,推导其速度负荷特性及功率特性。8. 2.2.2回油节流调速回路用彩图讲解回油节流调速回路的工作原理,分析进油节流调速与回油节流调速回路的不同工作特点。9. 2.2.3旁油路节流调速回路用彩图讲解旁油路节流调速回路的工作原理,推导其速度负荷特性及功率特性,分析旁油路节流调速回路与其它两种节流调速回路的不同特点10. 2.3容积调速回路(45分钟)11. 2.3.1变量泵-定量马达用彩图讲解变量泵一一定量马达调速回路的工作原理,分析其调速特性及其调速特性曲线。用动画演示其调速过程。12. 2.3.2定量泵-变量马达用彩图讲解定量泵一一变量马达调速回路的工作原理,分析其调速特性及其调速特性曲线。用动画演示其调速过程。13. 2.3.3变量泵-变量马达用彩图讲解变量泵一一变量马达调速回路的工作原理,分析其调速特性及其调速特性曲线。用动画演示其调速过程。14. 2.4快速运动回路(10分钟)1液压缸差动连接的快速运动回路用彩图讲解液压缸差动连接的快速运动回路的工作原理。2双泵供油的快速运动回路用彩图演示不同工作状态双泵供油的快速运动回路的工作原理。3蓄能器快速运动回路4增速缸的快速运动回路第六章液压基本回路(第三次课)6.3同步回路(25分钟)6.3.1液压缸机械连接的同步回路用彩图讲解液压缸机械连接的同步回路的工作原理。可用动画演示其工作过程。6.3.2采用调速阀的同步回路用彩图讲解采用调速阀的同步回路的工作原理。6.3.3用串联液压缸的同步回路用彩图讲解用串联液压缸的同步回路的工作原理。6.3.4用同步马达的同步回路用彩图讲解用同步马达的同步回路的工作原理。6.4顺序回路(30分钟)用变换阀工作位置的彩图讲解单向顺序阀的顺序动作回路的工作原理。可用动画演示其工作过程。6.4.1行程控制顺序动作回路用变换阀工作位置的彩图讲解行程控制顺序动作回路的工作原理。可用动画演示其工作过程。6.4.2压力继电器控制顺序动作回路用变换阀工作位置的彩图讲解压力继电器控制顺序动作回路的工作原理。6.5其他回路(20分钟)6液压基本回路本章小结、习题指导(30分钟)第七章典型液压系统机电工程系教案课程名称液压与气压传动授课对象本科三年级课程类型专业技术课授课时间第一学期任课教师职称副教授授课题目典型液压系统教学目的及要求1了解常见的典型液压系统的结构组成及特点;2理解并掌握常见典型液压系统的工作原理及结构特点等;教学重点及难点教学方法及手段多媒体,讲授、使用实体图片、动画作业布置7-1、7-2使用教材和主要参考资料教材:左健民.液压与气压传动(第5版)M.北京:机械工业出版社,2018主要使用参考书:1王积伟.章宏甲、黄谊.液压传动M.北京:机械工业出版社.20172许福玲,陈尧明.液压与气压传动(第3版)M.北京:机械工业出版社.2011年教学后记附:教学内容9典型液压系统及实例阅读较复杂液压系统图的大致步骤(5分钟)9. 1组合机床动力滑台液压系统(45分钟)(1)用对应于各种工况的彩图讲解组合机床动力滑台液压系统组成及工作原理、不同工况下的油路走向、电磁铁的通断情况。用动画演示其工作过程。(2)用彩图分析实现各循环步骤的基本回路。习题:9.19.29典型液压系统及实例9. 3汽车起重机液压系统(40分钟)(1)用对应于各种工况的彩图讲解汽车起重机液压系统组成及工作原理、不同工况下的油路走向。可用动画演示汽车起重机工作过程及其液压系统工作过程。(2)分析汽车起重机液压系统的特点。本章小结、习题指导(10分钟)
