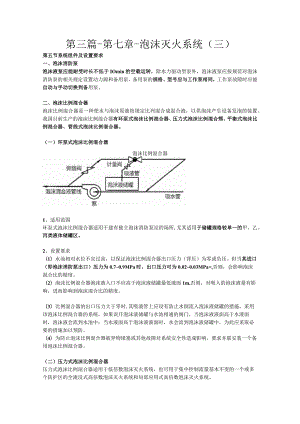

第三篇-第七章-泡沫灭火系统（三）第五节系统组件及设置要求一、泡沫消防泵泡沫液泵应能耐受时长不低于IOmin的空载运转，除水力驱动型泵外，泡沫液泵应按规范对泡沫消防泵的相关规定设置动力源和备用泵，备用泵的规格、型号应与工作泵相同，工作泵故隙时应能自动与手动切换到备用泵。二、泡沫比例混合器泡沫比例混合器是一种使水与泡沫原液按规定比列混合成混合液，以供泡沫产生设备发泡的装置。我国目前生产的泡沫比例混合器有环泵式泡沫比例混合器、压力式泡沫比例混合甥、平衡式泡沫比例混合器、管线式泡沫比例混合器。（一）环泵式泡沫比例混合器泡沫比例混合器1、适用范围环泵式泡沫比例混合器适用于建有独立泡沫消防泵站的场所,尤其适用于储罐规格较单一的甲、乙、丙类液体储罐区。2、设置要求（1）水池相对水位不宜过高，以保证泡沫比例混合器出口压力（背压）为零或负压。但当其进口（即泡沫消防泵出口）压力为0.70.9MPa时，出口压力可为0.020.03MPa<,否则，会影响泡沫混合比的精度。（2）泡沫比例混合器泡沫液入口不应高于泡沫液储罐最低液面1m,否则，对吸入的泡沫液量有影响，进而影响到泡沫混合比的精度。（3）比例混合器的出口压力大于零时,其吸液管上应设有防止水倒流入泡沫液储罐的措施。采用该泡沫比例混合器的系统，如果误开泡沫液储罐与水池相通的阀门，当泡沫液液面高于水液面时，泡沫液会流到水池中；当水液面高于泡沫液液面时，水会流到泡沫液储罐中，为此应采取必要的措施加以预防。（4）为防止泡沫比例混合器被异物堵塞或其他故障对系统安全性造成影响，要求并联安装一个备用泡沫比例混合器。（二）压力式泡沫比例混合器压力式泡沫比例混合器适用于低倍数泡沫灭火系统，也可用于集中控制流量基本不变的一个或多个防护区的全淹没式高倍数泡沫灭火系统和局部应用式高倍数泡沫灭火系统。压力式泡沫比例混合器分为无囊式压力比例混合装置和囊式压力比例混合装置两种，它们主要由比例混合器与泡沫液压力储罐及管路构成，如图3-7-6所示。1、遇水阿2.出液阀3,加液口 4,排水祠5,柞液诃(取样孔)1、适用范围压力式泡沫比例混合器是工厂生产的由比例混合器与泡沫液储罐组成一体的独立装置,安装时不需要再调整其混合比等，其产品样本中一并给出了安装图，所以设计与安装方便、配置简单、利于自动控制。它适用于全厂统一采用高压或稳高压消防给水系统的石油化工企业，尤其适用于分散设置独立泡沫站的石油化工生产装置区。2、设计要求采用压力式泡沫比例混合器时，其设计应符合下列要求：(1)压力比例混合器的单罐容积不宜大于Iom3。(2)无囊式压力比例混合器，当单罐容积大于5n且储罐内无分隔设施时，宜设置一台小容积压力比例混合器，其容积应大于05r,并能保证系统按最大设计流量连续提供3min的泡沫混合液。(3)无囊式压力比例混合器的控制阀门应采用合格产品且应选型得当，以防止泡沫液储罐进水，使泡沫液失效。3、使用方法与混合器配套的消防水泵的压力，必须符合混合器进口工作压力范围的要求，否则将影响混合比，降低泡沫质量；混合器使用时应首先开启排气阀，随后开启进水阀，当排气阀出水时即可关闭，待储内压力升到需要值时，可开启储液阀，混合液即可输出；混合器使用后，要将出液阀、进水阀分别关闭，然后开启排气阀，待压力表同零后，开启放液阀，将储罐内泡沫液和水放尽。(三)平衡式泡沫比例混合器(如图3-7-7所示)图3-7-71、适用范围平衡式比例混合器的适用范围较广，目前工程中采用较多。尤其设置若干个独立泡沫站的大型甲、乙、丙类液体储罐区，多采用水力驱动式平衡式泡沫比例混合器。2、设计要求当采用平衡式泡沫比例混合器时，应符合下列要求：(1)比例混合器的泡沫液进口压力应大于水进口压力，但其压差不应大于0.2MPao(2)比例混合器的泡沫液进口管道上应设单向阀。(3)当采用水力驱动式泡沫液泵时，可不设置备用泵。(4)为保证系统使用或试验后用水冲洗干净，不留残液，泡沫液管道上应设冲洗及放空管道。(四)管线式泡沫比例混合器(如图3-7-8所示)管线式泡沫比例混合器图3-7-81、适用范围管线式泡沫比例混合器的混合比精度通常不高，因此在固定式泡沫系统中很少使用，主要用于移动式泡沫灭火系统，与泡沫炮、泡沫枪、泡沫产生器装配为一体使用。三、泡沫产生装置类型设置要求低倍数泡沫产生器1、固定顶储罐、按固定顶储罐对待的内浮顶储罐，宜选用立式泡沫产生器。2、泡沫产生器进口的工作压力应为其额定值±0.1MPa。3、泡沫产生器的空气吸入口及露天的泡沫喷射口，应设置防止异物进入的金属网。4、横式泡沫产生器的出口，应设置长度不小于Im的泡沫管。5、外浮顶储罐上的泡沫产生器，不应设置密封玻璃。高背压泡沫产生器高背压泡沫产生器是从储罐内底部液下喷射空气泡沫扑救油罐火灾的主要设备。高背压泡沫产生器应符合下列规定：1、进口工作压力应在标定的工作压力范围内。2、出口工作压力应大于泡沫管道的阻力和罐内液体静压力之和。3、发泡倍数不应小于2,且不应大于4。类型设置要求高倍数泡沫产生器1、在防护区内设置并利用热烟气发泡时，应选用水力驱动型泡沫产生器。2、在防护区内固定设置泡沫产生器时，必须采用不锈钢材料的发泡网。中倍数泡沫产生器1、发泡网应采用不锈钢材料。2、安装于油罐上的中倍数泡沫产生器，其进空气口应高出罐壁顶。【例2018年-单选题】根据现行国家标准泡沫灭火系统设计规范（GB50151）,油罐采用液下喷射泡沫灭火系统时，泡沫产生器应选用（）。A.横式泡沫产生器B.高背压泡沫产生器C.立式泡沫产生器D.高倍数泡沫产生器网校答案：B网校解析：高背压泡沫产生器是从储罐内底部液下喷射空气泡沫扑救油罐火灾的主要设备。
