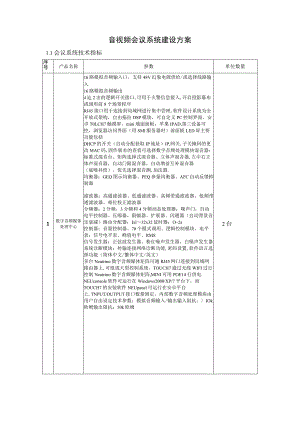

音视频会议系统建设方案1会议系统技术指标.docx

音视频会议系统建设方案1.1会议系统技术指标序号产品名称参数单位数量1数字音频媒体处理中心16路模拟音频输入口，支持48V幻象电源供给/或选择线路输入16路模拟音频输出4辿2出的逻辑开关接口,可用于火警信息接入,开启投影幕布或调用前8个场景程序RJ45接口用于连接到局域网进行集中管理,软件设计系统为全开放式架构，自由拖拉DSP模块，可自定义PC控制界面，安卓T0LCH7触摸屏，mini墙面面板，苹果IPAD,第三设备可控，浏览器访问界面（用SMl服务器时）前面板LED屏主要功能包括DHCP的开关（自动分配获取IP地址）IP,网关,子关掩码的更改MAC码,固件版本的查看可选择数字音频处理模块混音器：标准式混音台、矩阵选择式混音器、立体声混音器,左中右立体声混音器，自动门限混音器，自动增益互补混音器（底噪补偿），优先选择混音渊,加法器.均衡器：GEQ图示均衡器、PEQ参量均衡器、AFC自动反馈抑制器滤波器：高通滤波器、低通滤波器、高频带通滤波器、低频带通滤波器、相位校正滤波器分频器：2分频，3分频和4分频动态处理器：噪声门，自动电平控制器、压缩器，限幅器、扩展器、闪避器（自动背景音乐衰减）路由分配器：Ixl32x32延时器：O2s控制器：音量控制器、70个模式调用、逻辑控制模块、电平表：信号电平表、峰值电平、RMS信号发生器：正弦波发生器、粉红噪声发生器、白噪声发生器系统诊断模块：传输连接网络诊断功能,密码设置,软件语言选择功能（简体中文/繁体中文/英文）多台Neutrino数字音频媒体矩阵可通RJ45网口连接到局域网路由器上,可组成大型控制系统，TOUCH7通过无线WIFI过行控制Neutrino数字音频媒体矩阵,MINI可用POE14行供电.NEUconsole软件可运行在Windows2000/XP/7平台下，而TOUCH7的安装软件NEUpanel可运行在安卓平台上.TNPUT/OUTPUT接口数量固定，内部数字音频处理模块由用户自由设定技术参数：模拟音频输入/输出输入阻抗：IOk欧姆输出阻抗：50k欧姆2台最大电平：+20dBu传输方式：平衡方式幻象供电:+48V音频处理性能：处理器：40bit浮点取样频率：48Khz转换器：24bit频率响应：+/-0.ldB(20-30kHz)动态范围：11OdB(未计权)共模抑制比：>100dB(50-10kHz)串扰:<-100dB失真：0.002(IkHZ+4dBu)硬件接口模拟音频输入/输出：phoenix3.5mm逻辑输入/输出：phoenix3.5mm以太网口：RJ45规格电源：90-265VAC(5060Hz)-20VA尺寸：483X44×229mm重量:5kg2无线控制平板10.9英寸存储类型：闪存内存容量：64GB存储容量：64GB接口类型：USBHDMl音频输出其他/otherOTG分辨率：2360x1640核心数：四核心1台3线阵主音箱三个9英寸低音单元和一个3英寸的波导驱动器。高达131分贝的声压级；线性频率响应55-20000Hz；IP54防护级别;70°90°IlOo水平可变覆盖角度；巾35MM底座支撑;3"钛铉压缩驱动器；3X9”高功率低音扬声器；频率响应55Hz-20KHz单元组成Hi：1x3"compressiondriverLow:3x9',(65mmvoicecoil)扩散角度HIl00H90oH70oxV25o灵敏度97dB标称阻抗5ohm连续功率700W峰值功率2800W最大声压级131dB连接插座2x4-PinNeutrikSpeakon6只4线阵辅助音箱配备了四个4英寸低音扬声器驱动器,可以作为低音反射模式或心型系统模式使用。两个4英寸中音驱动器，以及线性号角加载的两个一寸钛磁压缩驱动器。投射距离可以高达25米，提供非常均匀的覆盖范围较大的扩声区域.水平扩散角为100°,通过将低音扬声器室设置为心型系统，可以实现8dB以上的向后衰减。当设置为低音反射系统时，带宽被扩展到85Hz,允许该系统用于语音和高质量的音乐扩声。3路被动高功率线性音柱扬声器4x4英寸低音驱动器可达25米投射距离低音反射模式心型模式切换音箱类型三分频线性音柱系统高音2x1”钛磁高音中音2x4”中音单元低音4x4”长冲程低音单元频率响应±10dB85Hz-19kHz低音增强模式；100Hz-19kHz心型模式灵敏度98dB标称阻抗8ohm最大声压级129dB指向性(HXV)100°X15°RMS功率300W峰值功率1200W连接插座NL4Speakon板材MUltiPIeXI2MMplywood6只5四通道音柱功放最大功率输出：8Q立体声模式(每通道)：800W通道：4总谐波失真：<0.051W8信噪比：>100dB(低于额定功率20HZ20KHz,A-计权)频率响应：20Hz-20kHz:±0.1/0.3dB(1W8)互调失真：<0.01450W在(60hz&7kHz)阻尼因素：200:IkHZ8Q输入增益：20dB、23dB>26dB、29dB>32dB.35dB、38dB、41dB八种可选输入阻抗:平衡20kQ非平衡10kQ电源电压:200-240V50-60Hz尺寸(宽X高X深)：483X88X514.5mm毛重/净重(KG):11.5/13.5KG5台吸顶全频音箱6.5"RBI技术天花扬声器恒定覆盖，低频增强频率响应55Hz-20kHz额定功率150W节目，75W粉噪灵敏度91dB,1W,Im70V/100V变压:60W,30W,15W（7.5Wat70Vonly）覆盖角度：120°锥形，恒定带宽额定阻抗8ohms频率范围55Hz-20kHz额定功率IEC系统长期额定值（Iow-Zdirect）：150瓦连续程序电源75瓦连续粉红噪声（峰值300瓦），小时灵敏度91dB（lkHz-16kHz）变压器分接头60W、30肌15环（仅70丫时为7.5%'）覆盖角120°锥形，恒定方向性阻抗8欧姆（旁路模式下）6左前驱动器：165亳米（6.5英寸）高频驱动器：25亳米（1英寸）输入接头两个可拆卸锁定的2针接头，带有拧紧端子。包括配件C型环，瓷砖轨道，油漆罩，切口模板，格栅三个悬挂凸耳，在顶部面板上尺寸（直径X深度）305mm直径X259mm直径深度（12.0英寸X10.2英寸）*大声压级（Im）HOdB（低阻抗，116dB峰值）109dB（顶部70V/100V抽头）白色根据UL1480、UL2043、NFPA90和NFPA70,安全机构适用于空气处理空间。S7232/UL认证，信号扬声器。根据UL1876注册的变压器ULo符合IEC60849EN60849o背罐成型钢（包括“盲板安装”）挡板/RimABS挡板，UL94-VO火焰等级防火等级。天花板切口尺寸282亳米直径（11.1英寸）（包括纸板切口模板）6只最大功率输出：8Q立体声模式（每通道）：450W4Q立体声模式（每通道）：720W2C立体声模式（每通道）：860W4桥接单声模式:2xl500W8桥接单声模式:2xl300W四通道音柱功放通道：4总谐波失真：0.051W8信噪比：100dB（低于额定功率20Hz-20KHz,A-计权）7频率响应：20Hz-20kHz:+0.1/0.3dB(1W8)互调失真：<0.01450W在(60hz&7kHz)阻尼因素：200:IkHZ8Q输入增益：20dB、23dB、26dB、29dB>32dB、35dB、38dB、41dB八种可选输入阻抗:平衡20k非平衡10k电源电压:200-240V/50-60Hz尺寸(宽X高X深)：483X88X514.5mm毛重/净重(KG):11.5/13.5KG3台8智能电源管理器8路独立滤波器消除不良干扰，前1后8万能插座适用各种插头,具有定时设置功能、触摸屏功能2台9手拉手会议话筒主机1 .系统采用全数字FDC（FULLYDIGITALCONFERENCE）会议技术，集发言讨论，视像自动跟踪，等多功能为一体。2 .4路话筒连接端口，最多可连接60个话筒单元，通过扩展机可接入250个话筒单元，3 .前面板带MP3录音播放器,方便进行会议录音,，带USB插口，可保存录音内容或播放音乐.4 .主机面板键盘可设置6个主席单元，通过软件设置，可容纳多达12个主席单元；5 .可设置声控打开话筒功能。6 .通过485转换成232信号，可以连接中央控制系统，实现第三方智能控制。7 .具有先进先出、后进先出、数量限制模式、主席模式等；数量限制模式（LIMIT）,同时打开的单元数量可设置为1/2/3/4/5/6个，软件可设最大数量为12个；8 .电脑软件还可以设置申请模式和限制发言时间，电脑管理功能（模式或操作，并能将会议内容及表决选举结果投影到会场）1台10手拉手会议代表单元 台面式结构，咪杆与底座一体成型 “T型手拉手”连接技术 弹片按键，超强按键手感，使用寿命长 话筒单元具备独立ID号，可方便安装并避免ID号重复 可以通过会议主机前面板或应用软件将话筒单元ID号进行重新设定 主席单元具优先控制按键,可启动系统提示音提醒所有出席人员注意,可设定永久终止所有发言中及等待发言中麦克风功能（主席单元之间互不限制） 超强抗手机、电磁干扰能力 采用直插型结构接口，方便安装调试 可选择支持视像跟踪功能技术参数： 单指向性麦克风，咪芯具防止气爆音功能，话筒杆长度可选（常规：30Cm） 灵敏度高,发言距离5-30Cm时声音清晰瞭亮不会产生回授 频率响应：100Hz-13kHz 灵敏度-44dB±2dB 工作电压为DC18V,由主控机提供16只11手拉手会议传输电缆手拉手配套专用线缆2根12无线手持话筒射频输出功率高输出30mW;低输出IonIw（于50Q,可切换）杂散发射配合当地标准收音头动圈式，心型指向性电池1.5VAA5号碱性电池X2（不包含）电池耗电/寿命高输出7小时；低输出9小时（视乎电池种类）尺寸233.OmmX48.Omm（长度X直往）重量252克标配AT8456aQuiet-Flex话筒夹6套13压铸铝箱式屏体1、模组点间距1.53mm,模组尺寸320*160,模组分辨率：208*104,每平方像素点422500点2、采用铜支架1212灯珠，推荐使用国星光电产品3、采购内嵌PLL（锁相环，可内部倍频）的单时钟输入的Pg高刷芯片，拒绝普通双时钟输入，不带PLL的双时钟输入的普通PWM驱动芯片。4、显示屏的光源能量应符合光生物安全要求，通过GB/T20145-2006蓝光危害评估：显示屏对视网膜蓝光危害小于5W.-2-U出具带CNAS认证的检测报告复印件，原件备查。5、为了确保显示屏的均匀性，发光管管芯波长误差不超过Inm,亮度误差不超过5%。出具带CNAS认证的检测报告复印件，原件备查。6、亮度300T500cdm'可调，出具带CNAS认证的检测报告复印件，原件备查。7、显示屏具有低亮高灰功能，亮度低于100Cd11T时，显示屏依然保持14bit的灰度，384OHZ的刷新频率。出具带CNAS认证的检测报告复印件，原件备查。8、水平视角、垂直视角大于160度，出具带CNAS认证的检测报告复印件，原件备查。9、屏体具有防眩光效果，具有消除摩尔纹功能。出具带CNAS认证的检测报告复印件，原件备查。10、产品通过EMC（电磁辐射）B级（ClassB,B级高于A级）检测，出具带CNAS认证的检测报告复印件，原件备查。Ik产品通过防火检测，符合BS476标准，达到CLASS2等级：阻燃符合GB4943.b201IB标准;盐雾测试符合盐雾10级要求。出具带CNAS认证的检测报告复印件，原件备查。12、处理器、控制卡、屏体同一品牌产品具有节能产品证书，IS09001/18001/1400148平方14视频处理一体机20路网口输出，处理器、控制卡、屏体同一品牌1台15钢结构动力电，信号线布置屏体下方40平方16配电柜配套定制1套17辅材整屏所需所有辅材线材1套1、编码后码流满足在1条千兆网线（或者千兆光纤）上传输内容各不相同的50路108OP60视频流，且视频流采用计算机屏幕编码技术以实现4：4:4的全色域采集和输出，达到视觉无损。无需服务器架构；2、一路HDMI或者1路DVl输入，一路HDMI/DP或者1路DVl环出，RJ45接口带POE一个，SFP光纤接口一个，USB3.0接口一个,USB2.0接口一个,安全可靠模块通讯接口一个，3.81凤凰端子的立体声音频输入和输出各个，3.5mmMIC接口一个，RS485接口一个，RS232接口一个，三组IO接口/IR输出/IR学习（可配置），继电器三个（支持250V/10A强电），带螺纹锁定防脱落电源适配器接口1个（5-12V输入），具有防误动作功能的按键，可实现一键恢复出厂设置。3、支持虚拟IP功能：支持多路信号输入的节点，只占用1路网络接口的情况下,虚拟为每路输入信号产生1路不同IP地址和MAC地址；便于系统接入且节省布线和网络资源；4、节点数量不受限制；具备跨网段、跨Vlan通讯能力而无需交换机或者路由渊做任何其他配置5、在黑色背景下显示红色、蓝色、绿色以及其他颜色5号宋体字与原图无区别；在红色背景下显示黑色、蓝色、绿色以及其他颜色5号宋体字与原图无区别：在蓝色背景下显示黑色、蓝色、绿色以及其他颜色的水平、垂直、斜线极细线（单像素）与原图无区别。18分布式输入 节点6、节点支持主备（双网口或者光口+网口）热备份功能，输入节点可编码输出两路信号到主备链路，输出节点具备从两个链路接收流的能力；当主链路出现故障时，自动跳转到热备份主机链路，连上主链路后自动恢复，无需人工干预，但跳转过程可以设置信息提示以便处理故障；跳转时间不超过2秒，跳转过程无黑屏和闪屏：主备接口只占用1个IP地址。7、支持综合图像校正、三维空间变换、身体关键点识别、人脸识别、手识别以及手势分类和控制行为推理等功能，无需借助穿戴任何传感器装置，可隔空通过体感控制对大屏做出相当精细、相当严格的互动工作操作。实现如信号切换，图像的缩放、漫游、替换，视频快进、快退、播放暂停、PPT翻页以及3D模型的360度旋转控制等功能，还支持通过大屏幕直接接管PC主机，实现键鼠控制。8、支持多头显卡软件编组后作为一个整体信号上墙，画面流畅，完全同步，不撕裂，不卡顿。9、可采集音频，支持音频信号嵌入HDML或从HDMl解出，支持视、音频同步或异步切换：提供无压缩的音视频流或AAC、G711a.G711u,PCM编码音频流；支持音频与视频同步或者异步传输；音频采样频率不低于48K24位;每路音频可通过指令控制音量大小，并可在控制端上显示当前音量大小；支持数字音频和模拟音频混合、单独数字音频、单独模拟音频编码；每个节点音频和视频分开独立传输；每个节点输出音频可以指定任意路音频流，达到音视频既可同源，可不同源：支持音频从输出端送往输入端（反向传输）；输入节点支持音频环出。10、HDMl接口具备卡扣，可调距固定装置；19分布式输入节点1、节点间采用单播协议，无需交换机和接入网络支持组播的情况下支持超过200路以上并发，满足跨网段跨区域互联互通；同时，可兼容组播，组播并发数量不受限制：单播和组播均具有完善的流控措施，无任何花屏或马赛克情况。2、支持快捷键调用批注功能:可以对任意系统,包括windows.1inux、小红帽、麒麟、深度、安卓、安防视频信号等进行任意批注。可多人同时对同一个屏幕进行交互批注:批注具备最少四种快捷笔触选择，任意笔触粗细可在1到40像素调整。可选择不少于20个颜色：可快捷标注三角旗、红旗和自定义图片：可画圆、购圆、正方形、直线、箭头、文字批注；支持先批注，再发送显示。3、超分底图/地图功能：支持超大底图功能，达到显示墙点对点超高分辨率；支持超分地图，包括平面地图、三维地图、卫星地图功能，达到显示墙点对点超高分辨率。不使用第三方设备的情况下,可显示超大分辨率点对点背景图片：1路高清108OP图像传输至小间距LED拼接屏满屏显示总平均延时差小于0.1亳秒；编码与解码端均支持OSD字幕叠加，支持更换空载底图功能4、节点数量不受限制；具备跨网段、跨Vlan通讯能力而无需交换机或者路由器做任何其他配置5、支持多头显卡软件编组后作为一个整体信号上墙，画面流畅，完全同步，不撕裂，不卡顿：图像清晰流畅，无卡顿和撕裂现象。6、画质调整功能：能对输出的亮度、对比度、色彩饱和度以及增益进行调整；支持屏幕任意背景色设置和视频图层透明度调整。，、支持信号裁剪上墙，以便突出重点，屏蔽无需上墙的内容；支持操作终端预先所见所得的对屏幕进行布局，而不影响当前屏幕显示；布局完成并需要切换场景时键发送，键切换；便于场景的无缝衔接，观众无需看到大屏布局过程，且加快场景切换效率。操作终端虚拟大屏直接信号切换场景：支持大屏幕上多个小视频开窗和一个主画面之间直接交替切换，而无需删除信号重新拖动信号，提高大屏信号切换速度。8、同对接安防平台功能：可直接对接海康、大华、字视、科达等主流安防平台或支持GB28181的安防平台或华为视频云或对接宝利通等视频会议，无需任何编码器、解码器，即可软件端完整克隆安防平台内摄像头的组织架构,并以拖动方式推流到大屏幕或进行云台控制：9、可配置WEB服务落，通过浏览器进行配置，支持Web界面管理，提供快速配置设备端口,支持web端II修改密码、修改IP地址、网络抓包、串口收码、清除用户设置、恢复出厂设置、导出日志,升级等10、HDMl接口具备卡扣,可调距固定装置；8台20平板电脑控制软件1、根据用户需求进行定制开发，方便控制管理，安全可靠性高。2、须支持对外提供调用服务或开发包，支持对中控定义的快捷模式调用等服务；3、主机软件、触屏软件：1套21分布式节点底层嵌入式软件1、兼容主流视频采集设备，支持N路图像资源同时接入，可扩容至N+路图像的配置及管理能力；2、包括总体平台数据、权限认证管理、日志管理、消息管理、系统巡检、预案管理等功能；3、包含流媒体转发模块：4、提供二次开发接口： 5.要求直接对接海康、大华、宇视、科达等主流安防平台、或者支持GB28181的安防平台、或者华为云视频等，无需任何编码器解码器，即可软件端完整克隆安防平台内摄像头的组织架构，并以拖放方式拖到大屏幕，或者进行云台控制： 6.为满足跨平台和移动终端使用，要求通过B/S方式，实现平台可视化展示，包括在线节点状态、使用时长、用户在线数量、网路超限、中断等进行监测，以便对平台健康进行管理，防范于未然。 7.要素预布局功能:支持操作终端预先所见所得的对屏幕进行布局,而不影响屏幕显示:布局完成并需要切换场景时一键发送，一键切换； 8.支持信号裁剪上墙，以便突出重点，屏蔽无需上墙的内容9、体化控制具有显示单元控制、显示预案调取管理、录播系统管理、音频控制管理、设备使用状态查询、播放软件控制等功能：1套22分布式逻辑运算中控1 .具有10个可编程串口，任意串口可工作过程中变换波特率；2 .具有4个模拟量输入接口,配合少量电路即可测试信号强度、光亮度、电流等；3 .具有1个模拟量输出接口，可控制LED调光器、调速器等模拟量输入设备；4 .具备8路弱继电器，提供开关量输出：5 .具备8路红外，支持一个红外接口发无限种红外码；6 .可直接通过UDP协议控制网络设备：7 .具备可拔插硬盘，可记录系统工作日志；8 .具备两路NET接II,可挂载电源管理器等多达256台485网络设备；9 .可选配DMX512接口，用于直接控制灯光系统；1套23POE交换机8路独立电源开关控制，单路功率20A,可设置单路或多路开关可通过独立的CRV-NET协议连接控制，自带ID码设置提供IO控制：在机器的内部有8个IO接口提供手动控制：在机器的正前方，有8个拨码开关，紧急情况下可以手动控制继电器的开关采用国际流行的全贴片式SMT工艺1台24软件及编程根据现场情况及用户需求对触屏及中控主机编程。1套25音响线400芯双层护套水晶线12卷26话筒线96P屏蔽无氧铜双咪线5卷27信号线96p屏蔽无氧铜双咪线3卷28电源线国标软电缆700米29光纤HDMI30米4根线30HDMI线20米8根31网线6类4箱32控制线国标软电缆100米33地面插座带网络、话筒、音频、电源、HDMT高清6套34机柜48U2套35音箱安装件国标定制12套36管材国标1套37接插件国标1套
