减速箱壳体的加工实用工艺及夹具设计说明书.doc

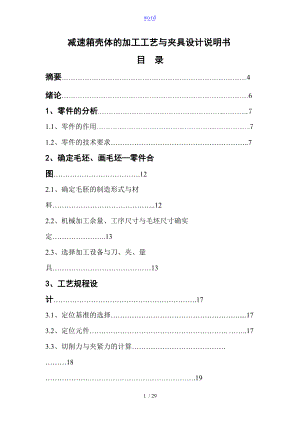

word减速箱壳体的加工工艺与夹具设计说明书目 录摘要4绪论61、零件的分析.71.1、零件的作用71.2、零件的技术要求.72、确定毛坯、画毛坯零件合图.122.1、确定毛胚的制造形式与材料.122.2、机械加工余量、工序尺寸与毛坯尺寸确实定.132.3、选择加工设备与刀、夹、量具133、工艺规程设计.173.1、定位基准的选择.173.2、定位元件. .173.3、切削力与夹紧力的计算. 18.194、镗孔夹具1的设计.20定位基准的选择.20切削力的计算与夹紧力分析.20夹紧元件与动力装置确定.21定位销与夹具体设计.22夹具精度分析.235、镗孔夹具2的设计.205.1定位基准的选择.205.2切削力的计算与夹紧力分析.205.3夹紧元件与动力装置确定.215.4夹紧装置的设计.225.5夹具操作的简要说明.23小结.24致谢.25参考文献26摘 要在生产过程中，使生产对象原材料，毛坯，零件或总成等的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车与机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具与量具，还有走刀次数和走刀长度，最后计算该工序的根本时间，辅助时间和工作地服务时间。关键词：工序，工位，工步，加工余量，定位方案，夹紧力AbstractEnable producing the target in process of production (raw materials, the blank , state of quality and quantity on part bee always ) take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc. and call it the craft course. In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the lootive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cutter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and time of place of working finally.Keywords：The process, worker one, worker's step , the surplus of processing, orient the scheme , clamp strength绪 论加工工艺与夹具毕业设计是在学完了机械制造工艺学和大局部专业课，并进展了生产实习的根底上进展的一个教学环节。这次设计使我们能综合运用机械制造工艺学中的根本理论，并结合生产实习中学到的实践知识。独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度零件减速箱体的工艺规程的能力和运用夹具设计的根本原理和方法，拟定夹具设计方案，完成夹具结构设计的能力，也是熟悉和运用有关手册、图表等技术资料与编写技术文件等根本技能的一次实践机会，为未来从事的工作打下良好的根底。机床夹具已成为机械加工中的重要装备。机床夹具的设计和使用是促进生产开展的重要工艺措施之一。随着我国机械工业生产的不断开展,机床夹具的改良和创造已成为广阔机械工人和技术人员在技术革新中的一项重要任务。由于能力所限，经验不足，设计中有不足之处，望各位教师多加指教。1、零件的分析1.1、零件的作用：箱体零件是机器与其部件的根底件，它将机器与其部件中的轴、轴承、套和蜗轮等零件按一定的相互位置关系装配成一个整体，并按预定传动关系协调其运动。该壳体是用于主减速箱，主减速箱体的主要作用改变传动比，扩大驱动轮转矩和转速的变化围，以适应经常变化的行驶条件，同时使发动机在有利(功率较高而油耗较低)的工况下工作，在发动机旋转方向不变情况下，使汽车能倒退行驶，利用空挡，中断动力传递，以发动机能够起动、怠速，并便于变速器换档或进展动力输出。1.2、零件的工艺分析：由减速零件图得知，其材料为铝合金ADC12。该材料具有较高的强度、耐磨性、耐热性与减震性，适用于承受较大应力、要求耐磨的零件。箱体类零件是机器和其他部件的根底零件，它把有关的轴、轴承、套、和齿轮等零件按一定的相对关联为一体，使它们保持正确的相对位置，能按一定的传动关系彼此协调地运动。该零件上的主要加工面为壳体底面、通孔60两端面和镗壳体里面孔96，壳体孔65、64.5、以与底部长方形深40孔等。减速箱壳部两侧面的距离的尺寸精度149，底部两螺纹孔的孔距公差为100±、下部65通孔与中心线尺寸25±。38、42孔的公差等级为H7级公差，两端同轴度0.03mm。65孔的公差等级为H8级公差，此中心与、中心线的垂直度mm。，这将对传动轴在壳体的相对运动有重要影响。支承孔的加工精度和外表粗糙度要求一般都较高。因为要装轴承，所以应具有较高的尺寸精度、形状精度和外表粗糙度，否如此将会影响轴承外圈与孔的配合精度，使轴的回转精度降低。为使轴、轴承能顺利装配，确保正常运转，同一轴的各孔间都有一定的同轴度要求。有齿轮啮合关系的相邻孔应具有一定的孔距尺寸精度和平行度，否如此蜗轮啮合精度降低，产生振动、噪音，使用寿命下降。由参考文献【1】中有关面和孔加工的经济精度与机床能达到的位置精度可知，上述技术要可以达到的，零件的结构工艺性也是可行的。减速箱壳体主视图减速箱壳左剖视图减速箱壳下平面剖视图 减速壳箱E面视图2、确定毛坯、画毛坯零件合图、确定毛胚的制造形式与材料：考虑到轴承在运动时的偏心载荷产生的振动，为保证零件工作可靠，零件采用吸振性，稳定性较好，切削加工性能好，适用于承受较大应力，有一定的气密性或耐弱腐蚀性介质的，价格也比拟低廉的铝合金ADC12。由于零件尺寸不大，结构比拟复杂，因此我们采用铸造的形式，从而提高劳动生产率，降低本钱。2.2、机械加工余量、工序尺寸与毛坯尺寸确实定：2.2.1、顶面和底面的加工余量根据工序要求，顶面和底面加工分粗、精铣加工。各工步余量如下：粗铣：参照实用机械制造工艺设计手册表7-23。其余量值规定为2.7，现取3mm。 表7-27粗铣平面时厚度偏差取。精铣：参照实用机械制造工艺设计手册表7-24。其余量值规定为0.8，现取1mm。铸造毛坯的根本尺寸为280+3+3+1=287mm。根据实用机械制造工艺设计手册表2-5，铸件尺寸公差等级选用CT7，可得铸件尺寸公差为。 毛坯的名义尺寸为：280+3+3+1=287mm 毛坯最小尺寸为：280-0.8=279.2mm 毛坯最大尺寸为：180+0.8=1mm 粗铣后最大尺寸为：176+1+1=178mm 粗铣后最小尺寸为：176-0.28=1mm 精铣后尺寸与零件图尺寸一样，即280mm。2.2.2、65安装轴承孔毛坯为空心，需镗孔。两孔精度要求为IT8，外表粗糙度要求为。参照机械加工工艺手册表，表。确定工序尺寸与加工余量为：65孔2.2.3、65孔的加工余量，根据工序要求，该孔的加工分为粗镗、精镗两个工序完成，各工序余量如下：粗镗：参照实用机械制造工艺设计手册表7-13，其余量值为;精镗：参照实用机械制造工艺设计手册表7-13，其余量值为0.3mm。铸件毛坯的根本尺寸分别为：毛坯根本尺寸为65-2-1-0.3=61.7根据实用机械制造工艺设计手册表2-5，铸件尺寸公差等级选用CT7，可得铸件尺寸公差为。毛坯名义尺寸为65-2-1-0.3=毛坯最大尺寸为+0.55=6；毛坯最小尺寸为64.7-0.55=64.15；粗镗工序尺寸为67；精镗后尺寸与零件图尺寸一样，即65 03mm。2.2.4、孔的公差+0-0.1.根据工序要求，部孔的加工分为粗镗、精镗两个工序完成，各工序余量如下：粗镗：参照实用机械制造工艺设计手册表7-13，其余量值为；半精镗：参照实用机械制造工艺设计手册表7-13，其余量值为；精镗：参照实用机械制造工艺设计手册表7-13，其余量值为0.3mm。铸件毛坯的根本尺寸分别为：毛坯根本尺寸为-2-1.3-0.3=61.05mm；根据实用机械制造工艺设计手册表2-5，铸件尺寸公差等级选用CT7，可得铸件尺寸公差为。毛坯名义尺寸为-2-1.3-0.3=mm；毛坯最大尺寸为64.1.mm+0.55=mm；毛坯最小尺寸为mm-0.55=mm；粗镗工序尺寸为mm；精镗后尺寸与零件图尺寸一样，即+0mm。2.2.5、两侧的加工余量由工序要求，两侧孔端面需进展粗、精镗加工。各工序余量如下：粗镗：参照实用机械制造工艺设计手册表7-23。其余量值规定为2.0，现取。 表7-27粗镗平面时厚度偏差取。精镗：参照实用机械制造工艺设计手册表7-24。其余量值规定为0.8，现取1mm。 铸件毛坯的根本尺寸分别为：-2-2=mm根据实用机械制造工艺设计手册表2-5，铸件尺寸公差等级选用CT7，可得铸件尺寸公差为和。2.2.6、两侧60孔毛坯为空心，参照机械加工工艺手册表，现确定其工序尺寸与加工余量为：镗孔：60主减速箱壳毛坯图3、工艺规程设计3.1、定位基准的选择：3.1.1、粗基准的选择：粗基准选择应当满足以下要求：A、保证各重要支承孔的加工余量均匀；B、保证装入箱体的零件与箱壁有一定的间隙。为了满足上述要求，应选择蜗轮箱的主要支承孔作为主要基准。即以蜗轮箱箱体的输入轴和输出轴的支承孔作为粗基准。也就是以前后端面上距顶平面最近的孔作为主要基准以限制工件的四个自由度，再以另一个主要支承孔定位限制第五个自由度。由于是以孔作为粗基准加工精基准面。因此，以后再用精基准定位加工主要支承孔时，孔加工余量一定是均匀的。由于孔的位置与箱壁的位置是同一型芯铸出的。因此，孔的余量均匀也就间接保证了孔与箱壁的相对位置。3.1.2、精基准的选择：从保证箱体孔与孔、孔与平面、平面与平面之间的位置。精基准的选择应能保证减速箱箱体在整个加工过程中根本上都能用统一的基准定位。从减速箱箱体零件图分析可知，它的顶平面与各主要支承孔平行而且占有的面积较大，适于作精基准使用。但用一个平面定位仅仅能限制工件的三个自由度，如果使用典型的一面两孔定位方法，如此可以满足整个加工过程中根本上都采用统一的基准定位的要求。至于前后端面，虽然它是减速箱箱体的装配基准，但因为它与减速箱箱体的主要支承孔系垂直。如果用来作精基准加工孔系，在定位、夹紧以与夹具结构设计方面都有一定的困难，所以不予采用。3.2、制定工艺路线本次毕业设计是对汽车蜗轮箱的工艺规程和机床夹具的设计，对其设计方案确实定最重要的就是对其机械加工工艺路线确实定，其次就是夹具的设计。制订工艺路线的出发点，应当是使零件的几何形状、尺寸精度与位置精度等技术要求能得到合理的保证。夹具方面可以考虑采用通用机床配以专用夹具，尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产本钱尽量下降。根据以上分析选定以下加工工艺路线方案:工序号 工 序 容铸造时效10 铣 粗铣71大端面20 铣粗铣E投影面30铣半精铣71端面、E投影端面，保证尺寸280、230、204到位40 钻钻4-M10工艺孔50 镗 粗镗孔65和60 镗 精镗孔65和，保证尺寸70 镗 粗镗两侧孔6080 镗 精镗两侧孔60，保证达到孔位H7的公差和孔到位。90钻钻底部10-M10底孔8.5，孔深20100 钻 顶端螺纹孔底孔10，攻牙M12.110去毛刺120 检验入库3.3、选择加工设备与刀、夹、量具由于生产类型为大批量生产，故加工设备宜以通用机床为主，辅以少量专用机床。其生产方式为以通用机床加专用夹具为主，专用机床为辅的流水生产线。工件在机床上的装卸与各机床间的传送均由人工完成。铣削平面时，由于该加工对象均有加工外表。考虑到工件的定位夹紧方案与夹具结构设计等问题，采用卧铣，选用X5032 参考文献1表3.1-73。选择直径D为400mm的C类可转位面铣刀参考文献1表4.4-40、专用夹具和游标卡尺。 镗各主要孔系时均采用卧式双面组合镗床，选择功率为1.5KW的1TA20镗削头参考文献1表3.2-44.选择镗通孔的镗刀、精镗刀、专用夹具、游标卡尺。 钻削各外表孔系时，选用摇臂钻床Z3025参考文献1表3.1-30，选用锥柄麻花钻，专用夹具、快换夹头、游标卡尺和塞规。 螺孔攻螺纹选用摇臂钻，采用机用丝锥、丝锥夹头、专用夹具和螺纹塞规。加工工序设计钻M12螺孔工件材料为铝合金ADC12。孔的直径为M12mm，外表粗糙度12.5。加工机床为X3025，加工工序为钻，加工刀具为：钻孔5mm。丝攻M6确定进给量 根据参考文献7表28-10可查出，由于孔深度比，故。查Z535立式钻床说明书，取。根据参考文献7表28-8，钻头强度所允许是进给量。由于机床进给机构允许的轴向力由机床说明书查出，根据参考文献7表28-9，允许的进给量。由于所选进给量远小于与，故所选可用。确定切削速度、轴向力F、转矩T与切削功率 根据表28-15，由插入法得：，由于实际加工条件与上表所给条件不完全一样，故应对所的结论进展修正。由参考文献7表28-3，故查Z535机床说明书，取。实际切削速度为由参考文献7表28-5，故校验机床功率 切削功率为机床有效功率应当选择的钻削用量可用。即，相应地，4、镗孔夹具1的设计在给定的零件中，对本步加工的定位需要基准孔和平面保证垂直度，定位要求比拟高。因此，本步的重点应在保证垂直度上。还应考虑如何提高生产率。从对工件的结构形状分析，假如工件以底面放置在镗模底板上，定位夹紧都比拟可靠，也容易实现，待夹紧后就能满足加工要求。在卧式镗床上镗铣两侧平面和65孔、60孔，考虑用定位夹具固定。由零件图可知，工艺孔位于零件中心偏左，其有尺寸精度要求和外表粗糙度要求并应与顶面垂直。为了保证所钻、铰的孔与顶面垂直并保证工艺孔能在后续的孔系加工工序中使各重要支承孔的加工余量均匀。根据基准重合、基准统一原如此。在选择工艺孔的加工定位基准时，应尽量选择上一道工序即粗、精铣两侧外表工序的定位基准，以与设计基准作为其定位基准。因此加工工艺孔的定位基准应选择选用侧平面为定位基准，用三个压板和夹具下底面的固定支撑限制3个自由度。再以侧外表的两个定位销定位作为主要定位基面以限制工件的三个自由度。为了提高加工效率，根据工序要求先采用标准高速钢麻花钻刀具对工艺孔13进展钻削加工；然后采用标准高速钢扩孔钻对其进展扩孔加工；最后采用标准高速铰刀对工艺孔13进展铰孔加工。准备采用手动夹紧方式夹紧。由于本道工序主要完成孔的镗加工，而镗削力远远大于其他切削力。因此切削力应以镗削力为准。由参考文献9得：镗削力镗削力矩式中：本道工序加工工艺孔时，工件的底面与夹具底板连接靠紧。采用带光面压块的压紧螺钉夹紧机构夹紧，该机构主要靠压紧螺钉夹紧，属于单个普通螺旋夹紧。根据参考文献11可查得夹紧力计算公式： 式3.1式中： 单个螺旋夹紧产生的夹紧力N；原始作用力N；作用力臂mm；螺杆端部与工件间的当量摩擦半径mm；螺杆端部与工件间的摩擦角°；螺纹中径之半mm；螺纹升角°；螺旋副的当量摩擦角°。由式3.1根据参考文献11表1-2-23可查得点接触的单个普通螺旋夹紧力：由于蜗轮箱的生产量一般，采用手动夹紧的夹具结构简单，在生产中的应用也比拟广泛。因此本道工序夹具的夹紧动力装置采用手动夹紧。采用手动夹紧，夹紧可靠，机构可以不必自锁。本道工序夹具的夹紧元件选用移动压板A型。移动A型压板A12X80，夹紧元件装置图如下：定位销与夹具体设计,镗孔夹具侧面两个13孔，用对角定位销与工件定位，另外对角处采用M12螺孔固定夹具板固定。镗孔夹具上的定位销采用阶梯式定位销。镗孔夹具的底板对角处采用M12六角圆柱头螺钉固定。利用夹具在机床上加工时，机床、夹具、工件、刀具等形成一个封闭的加工系统。它们之间相互联系，最后形成工件和刀具之间的正确位置关系。因此在夹具设计中，当结构方案确定后，应对所设计的夹具进展精度分析和误差计算。铣侧平面，它们的精度由定位夹具的底板的定位精度保证。因为所以能满足加工要求。夹具图如下： 镗孔夹具1装配图5、 镗孔夹具2设计本夹具主要用来粗、精镗侧面52孔。这两个孔的精度均为00.03mm。同时加工的中心的基准，其质量直接影响洗左右端面的精度。因此在本道工序加工时主要应考虑如何保证其尺寸精度要求和外表粗糙度要求，以与如何提高劳动生产率，降低劳动强度。5.1定位基准的选择由工序图可知两侧52孔在同一轴线上，在对孔进展加工时，对底面已经进展了粗、精铣加工且对底面的两工艺孔进展了精加工。选择136端面为定位基准面，之前镗孔后的38、42孔中心为定位基准中心。5.2定位元件的设计本工序选用的定位基准为一个基准面和一个基准中心定位，所以相应的夹具上的定位元件应是定位芯轴。因此进展定位元件的设计主要定位芯轴的设计由于38与42孔在同一轴线上，如果以136端面为基准的话42孔在下，38孔在上，根据芯轴定位情况，与工件的孔相配合时，芯轴连接部位的高度不得超过工件相应配合孔的一半，所以此芯轴连接部位做成38孔，与工件配合部位的高度为10mm，工件为22mm，没有超过其一半，故合理。5.3切削力与夹紧力的计算 由于两种大小的孔切削力各不一样，因此选择最大孔的切削力为标准。镗刀材料：硬质合金镗刀刀具的几何参数：由参考文献18查表可得：圆周切削分力公式：式3.1式中 式3.2查表得： 取由表可得参数：即：同理：径向切削分力公式 ： 式3.3式中参数： 即：轴向切削分力公式 ： 式3.4式中参数： 即：根据工件受力切削力、夹紧力的作用情况，找出在加工过程中对夹紧最不利的瞬间状态，按静力平衡原理计算出理论夹紧力。最后为保证夹紧可靠，再乘以安全系数作为实际所需夹紧力的数值。即：式3.5安全系数K可按下式计算：式3.6式中：为各种因素的安全系数，见简明机床夹具设计手册表，可得：所以，由式3.5有：夹紧装置的设计根据设计要求保证夹具一定的先进性且夹紧力并不是很大，所以采取手动夹紧装置。工件在夹具体上安装后，通过推动移动压板将工件夹紧。图8 镗孔夹具2装配示意图5.5夹具设计与操作的简要说明镗孔的夹具，装卸工件时，通过松开芯轴上的圆螺母和松开压板上压紧的螺栓，保证工件的定位，此时可以直接将工件取走，方便可行。小结通过近段时间的毕业设计，使我们充分的掌握了一般的设计方法和步骤，不仅是对所学知识的一个巩固，也从中得到新的启发和感受，同时也提高了自己运用理论知识解决实际问题的能力，而且比拟系统的理解了液压设计的整个过程。在整个设计过程中，我本着实事的原如此，抱着科学、严谨的态度，主要按照课本的步骤，到图书馆查阅资料，在网上搜索一些相关的资料和相关产品信息。这一次设计是在大学里最系统、最完整的一次设计，也是最难的一次。在汽车的加工工艺与工装设计的时候，不停的计算、比拟、修改，再比拟、再修改，我也付出了一定的心血和汗水，在期间也遇到不少的困难和挫折，幸好有教师的指导和帮助，才能够在设计中少走了一些弯路，顺利的完成了这减速箱器壳体的工艺分析与加工设计。本次毕业设计过程中使我学到的知识，使我终生受益。由于个人能力所限，设计尚有许多不足之处，恳请教师给予指教。致谢在本次毕业中，首先设计感谢xxx教师和xxx教师的指导，我才能顺利地完成设计。在设计过程中，我曾经遇到很多不明白的地方，教师们会指导我去查找相关的资料书籍并给我讲解其中各种方式的优劣，让我能够选择更好的设计方法。在运用各种软件查资料或绘图设计时，会遇到不清楚操作的地方，教师和同学都能够与时的给予指导，保证设计的进度正常进展。总之，本次设计是在教师和同学的帮助下完成的，在学院学习即将完毕之际，我向各位教师和同学表示诚挚的谢意虽然第一次做毕业设计做得不太好，但是在设计过程中所学到的东西是这次毕业设计的最大收获，让我更加了解机械设计的流程和应注意的事项，使我终身受益。 参考文献1 王绍俊机械制造工艺设计手册工业大学，1995：35502 龚定安，蔡建国机床夹具设计原理科技大学，1981：84903 黄克孚，王光逵机械制造工程学机械工业，1992：25364 邱宣怀机械设计高等教育，2002：33655 哲 夹具设计手册机械工业，1993：40556 东北重型机械学院，农业机械学院，汽车厂工人大学机床夹具设计手册. 科学技术，1979：1031217 露 AutoCAD2006根底与应用教程电子工业，2006：56748 王启平机械制造工艺学工业大学，1998：15359 品机械加工工艺编制手册机械工业，1993：456310 浦林祥机械零件设计手册机械工业，1997：466311 家齐机械制造工艺学课程设计指导书机械工业，1994：476212 柴油机厂工艺设备研究所金属切削机床夹具设计手册. 机械工艺，1982：657813 石光源机械制图. 高等教育，1997：568614 耀辰机械加工工艺设计实用手册航空工业，1999：12014615 益民机械制造工艺设计简明手册机械工业，1993：365816Y. imura. Microstructure changes of a poloypropylene/montmorillonite nanoposite in a single screw. Mechnical Science and Technology ,1994, (4)：3668 17 Naki, D. Wagen. Rubber crumb toughened polystyrene prepared byReinforcing reaction molding. American Syvthellc Rubber Industry，2003, 5(4):789118 Liao Jianmin.Fixturing analysis for stability consideration in an automated fixture design systemJJournal of Manufacturing Science and Engineering,2002,124(2):9810419 Subramanian V,Kumar Senthil A.Seow K C .A multi agent approach to fixture designJJournal of Intelligent Manufacturing,2001,12(1):314229 / 29
