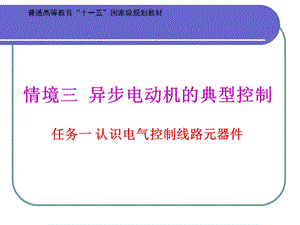

情境三 异步电动机的典型控制,任务一 认识电气控制线路元器件,职业岗位能力解析（1）学会设备的选择及使用方法;（2）具有分析和识读建筑常用典型设备电气线路的能力;（3）掌握电气线路设计方法，具有设计简单线路的能力;（4）具有安装、操作及调试电气控制设备的能力;（5）具有设备的运行与维护能力.,【知识点】常用低压电器元件的构造、原理、技术指标及选择；常用低压电器元件在电气控制系统中的应用。【教学目标】熟悉低压电器的构造；了解其技术指标及使用方法，为分析和识读建筑常用典型设备打下基础。,课题1 概述,一、电气元件的定义 根据外界的信号和要求,手动或自动地接通或断开电路，断续或连续地改变电路参数，以实现电路或非电对象的切换、控制、保护、检测、变换或调节的电气设备。二、电气元件的分类（一）电气元件的分类电气元件从不同的角度有不同的分类，电气元件分类如图示。,（二）低压控制电器的作用,六个作用,控制作用,保护作用,测量作用,调节作用,指示作用,转换作用,课题2 几种常用开关,一、按钮开关（一）按钮开关的作用（二）按钮开关分类 分为常开、常闭和复合式等.为识别其按钮作用，通常将按钮帽涂以不同的颜色，一般红色表示停止，绿色或黑色表示启动。,（三）按钮开关的构造及原理,原理是：按下按钮帽，克服弹簧反弹力后，常开闭合、常闭断开。,（四）按钮开关的型号及选用,1.按钮开关的型号意义 2.按钮开关的选择 选择按钮时，应根据所需要的数量，使用场所及颜色来确定,应根据线路的实际需要进行选择。,（五）按钮开关的应用案例,操作时应注意,二、位置开关,（一）位置开关的分类及特点,（二）位置开关的构造及工作原理,按钮式,滚轮式,1一推杆 2一弹簧 3一动断触头 4一动合触头,1-滚轮 2-上转臂 3-盘形弹簧 4-下转臂 5-复位弹簧 6-滑轮 7-压板 8-动断触头 9-动合触头 10-横板 11-压缩弹簧,1、构造,1推杆 2弹性铜片 3压缩弹簧4动断触头 5动合触头,微动开关外形及结构示意图,微动开关外形及结构示意图,1.技术数据：见表1-4 2.型号意义,（三）技术数据与型号,（五）位置开关应用案例,接通与分断电源,落地或中停,（一）常用刀开关1.构造、分类与作用（1）刀开关的典型结构：由手柄、触刀、静插座和底板组成,l静插座 2手柄 3触刀4铰链支座 5绝缘底板,三、刀开关,（2）分类：（3）作用：用于交流380V、50Hz电力网中作电源隔离或电流转换之用。,（二）开启式负荷开关,1.作用 用于交流50Hz，额定电压单相220V，三相380V，额定电流至100A的电路中作为不频繁地接通和分断有负载电路与小容量线路的短路保护作用。2.型号意义（见书中）3.开启式负荷开关的主要技术参数（见表1-6）,1.作用 用于额定电压AC600V(4562Hz)，额定发热电流至630A的具有高短路电流的配电电路和电动机电路中作为电源开关，隔离开关、应急开关，并作为电路保护用 2.型号意义（见书）3.主要技术参数（见表1-7）,(三)熔断器式刀开关,（四)刀开关的图形符号及文字符号,（五）刀开关应用案例,电动机直接起动 用刀开关,设计构思：,条件：,画出电路图,（五）应用案例,合QS电动机起动打开QS电动机停止特点：简单，但容量大时因产生电弧易伤人,1.作用主令电器-多回路控制控制高压油断路器，空气断路器等操作机构的分合闸各种配电设备中线路的换接、遥控电流表、电压表的换向测量控制小容量电动机的起动、换向和调速。,四、转换开关,2.构造及原理,（1）构造：由手柄、带号码牌的触头盒等构成，有的还带有信号灯。它具有多个档位，多对触头。（2）原理：当转动手柄至不同档位时，方轴带动相应的动触头随之转动，使得相关部分触头闭合，其他部分触头断开。,3.图形及文字符号4.型号意义（见书）5.主要技术参数（见表1-8）6.应用案例,转换开关应用案例,（一）自动空气开关的分类及用途 1、分类 从不同的角度有不同分类，按结构分有开启式和装置式两种。开启式又称为框架式或万能式；装置式又称为塑料壳式。2、用途 接通与分断电源，有保护作用,五、自动开关,（二）自动空气开关的构造及原理,构造,1.类型的确定;2.额定电压（流）的确定；3.热脱扣器的整定电流的确定；4.电磁脱扣器的瞬时脱扣整定电流值IZ可按下式计算：IZKIQ式中K为安全系数，取1.7;IQ为电动机的启动电流5.要和其上、下级开关作保护特性的协调配合，满足系统对选择性保护的要求。,（三）自动开关的选择,（四）自动开关应用案例,小结：,小结,几种开关：,特点,共点,刀-小容量是开关电路；位-行程控制；转-接通、分断与换向；自-通断与保护；按-起停指令,同学总结,课题3 接 触 器,1.3.1.1 交流接触器的分类1按主触头极数分:单极、双极、三极、四极和五极2按主触头的静态位置来分:动合接触器、动断接触器和混合型接触器三种3按灭弧介质分:空气式接触器、真空式接触器。依靠空气绝缘的接触器4按有无触头分:有触头接触器和无触头接触器,1.3.1.2交流接触器的构造,由电磁机构、触头系统和灭弧装置三部分组成。,1.电磁机构,2.触头系统 3.灭弧装置,1.3.1.3交流接触器的工作原理,线圈通入交流电后，铁心磁化，产生大于反力弹簧的电磁力，将衔铁吸合，一方面，带动了动合主触头闭合，接通主电路；另一方面，动断辅助触头先断开，动合辅助触头闭合。当线圈断电或外加电压太低时，在反力弹簧的作用下衔铁释放，动合主触头断开，切断主电路；动合辅助触头断开，动断触头恢复闭。,1.3.1.4交流接触器在使用时的注意事项,1.在启动时，铁心气隙大，电抗小，通过励磁线圈的起动电流比衔铁吸合后的线圈工作电流大十几倍，所以不宜使用于频繁起动的场合。2.交流接触器励磁线圈的工作电压应为其额定电压的85%105%，这样才能保证接触器可靠吸合。如电压过高，烧毁线圈,反之，线圈也烧。3.不能把交流接触器的交流线圈误接到直流电源上，否则由于交流接触器励磁绕组线圈的直流电阻很小，将流过较大的直流电流，致使交流接触器的励磁线圈烧毁。,1.3.1.5接触器的主要技术参数,1.额定电压:指主触头的额定工作电压。2.额定电流:指主触头的额定工作电流。3.操作频率:指每小时允许操作的次数4.机械寿命与电寿命:电寿命指正常工作条件下，不需修理和更换零件的操作次数。机械寿命与操作频率有关，操作频率越高，机械寿命越高。电寿命与使用负载有关5.通断能力:为最大接通电流和最大分断电流。6.吸引线圈额定电压:接触器正常工作时，吸引线圈上 所加的电压值。7.动作值:是指接触器的吸合电压和释放电压。,1.3.1.6接触器的主要技术数据、型号、图形及文字符号,1交流接触器的主要技术数据、型号2、直流接触器的主要技术数据、型号3.接触器的图形和文字符号 线圈 主触头 辅助常开触头 辅助常闭触头,1.3.1.7接触器的选择类型选择:根据所控制的负载性质和工作任务来选择。额定电压的选择:接触器的额定电压应大于或等于所控制线路的电压。额定电流的选择:接触器的额定电流应大于或等于所控制线路的额定电流。,1.3.1.8接触器的应用,小结构造原理选择应用,课题4 继电器 一、继电器的分类,二、电磁式电流、电压和中间继电器,1-底座；2一反力弹簧；3、4一调整螺钉；5一非磁 性垫片；6一衔铁；7一铁心；8一极靴；9一电磁线圈；lO一触点系统,（一）电流继电器,1、作用 用以反应线路中电流变化状态2、分类：分为欠（零）电流继电器和过电流继电器。3、区别即本质特征在使用时线圈应串在线路中，为不影响线路中的正常 工作，电流线圈阻抗应小，导线较粗、匝数少，能通 过大电流。,（二）电压继电器,1、作用 用以反应线路中电压变化状态。2、分类：分为欠（零）电压继电器和过电压 继电器。3、本质特征 电压继电器在应用时电压线圈并联在电路中 有欠（失）压及过压继电器之分。欠（失）压 继电器装有短路环，而过电压继电器则不需要 短路环。,欠电压继电器在电压40%70%额定电压时才动作，零电压继电器是当电压降到5%25%额定电压时动 作，过电压继电器是在电压为105%120%额定电压 以上动作。具体动作电压的调整根据需要决定。（三）中间继电器1、作用:中间传递信号的作用。2、本质特征 原理与接触器相同，只是触点系统中无主，辅触点之分，在结构上是一个电压继电器，它的触点数多，触 点容量大（额定电流510A），是用来转换控制信号 的中间元件。,3、构造及原理,4、中间继电器的选择,根据被控制电路的电压等级，触点的数量种类及容量。(四)直流电磁式继电器（五）电磁继电器的特性特性是输入输出特性，称为继电器的继电特性,（5）电磁式继电器的主要参数,1、额定参数（1）额定电压（电流）指继电器线圈电压（电流）的额定 值，用 Ue（Ie）表示（2）吸合电压（电流）指使继电器衔铁开始运动时线圈的电 压（电流）值（3）释放电压（电流）指衔铁开始返回动作时，线圈的电 压（电流）值2、灵敏度使继电器动作的最小功率称为继电器的灵敏度。因此，当比较 继电器的灵敏度时，应以动作功率为准。3、返回系数：为复归电压（电流）与动作电压（电流）之比,4、接触电阻 指从继电器引出端测得的一组闭合触点间的电阻值。5、整定值 预先使继电器达到某一个吸合值或释放值，吸合值（电压或 电流）或释放值（电压或电流）就叫整定值。6、触点的开闭能力 开闭能力与负载特性、电流种类和触点的结构有关。7、吸合时间和释放时间 吸合时间和释放时间为0.050.15S，快速继电器可达 0.0050.05S。8、寿命 指在规定的环境条件和触点负载下，按产品技术要求能够正 常动作的最少次数。,（六）电磁式继电器的整定,1、调紧弹簧的松紧程度 2、改变非磁性垫片的厚度 3、改变初始气隙的大小（七）图形文字符号,三、时间继电器,（一）时间继电器的分类 1、按构造原理分 2、按延时方式分 通电延时型 断电延时型 带瞬动触点的,（二）常用时间继电器,1、直流电磁式时间继电器 延时调整：改变非磁性垫片的厚度，即改变剩磁大 小、得到不同延时。改变弹簧的松紧：释放弹簧松，反力减小，延时长；2、空气阻尼式时间继电器3、时间继电器的型号及符号,符号：,（三）时间继电器的选择1、根据控制线路的要求选择延时方式，即通电延时型或断 电延时型；2、根据延时准确度要求和延时长、短要求来选择；3、根据使用场合、工作环境选择。四、继电器的应用与主要作用（一）扩大控制范围（二）放大（三）综合信号（四）自动、遥控、监测,五、热继电器,（一）分类（二）构造与原理1、构造:由感应机构和执行机构组成。,2、工作原理,（1）电机正常运行时的工作情况（2）电机过载时的工作情况(3）断相保护（4）有关问题的讨论：关于热继电器动作后的复位 热继电器的整定电流（三）热继电器的符号及应用,课题5 熔断器,一、熔断器的原理及特性（一）熔断器的类型插入式、螺旋式、封闭式、快速、管式、高分断力熔 断器。,（二）熔断器的结构及工作原理,（三）熔断器的技术参数1、额定电压:指熔断器长期工作时和分断后能够 承受的电压.2、额定电流:指熔断器长期工作时，各部件温升 不超过规定值时所能承受的电流.3、极限分断能力:指熔断器在规定的额定电压 和功率因数（或时间常数）的条件下，能分 断的最大短路电流值。4、安秒特性:,二、常见熔断器（一）常用的插入式熔断器,三、熔断器的选择,（一）类型选择（二）额定电压的选择（三）额定电流的选择负载的短路保护应使熔体的额定电流等于或大于电路的工作电 流即IfVI 式中IfV为熔体额定电流，I为电路的工作电流2、保护一台电动机时，IfV（1.52.5）IN式中IN为电动机额定电流3、保护多台电动机时，按下式计算IfV（1.52.5）INmax+IN,
