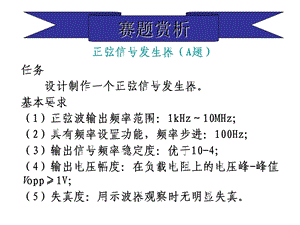

赛题赏析,任务 设计制作一个正弦信号发生器。基本要求（1）正弦波输出频率范围：1kHz10MHz；（2）具有频率设置功能，频率步进：100Hz；（3）输出信号频率稳定度：优于10-4；（4）输出电压幅度：在负载电阻上的电压峰-峰值Vopp1V；（5）失真度：用示波器观察时无明显失真。,正弦信号发生器（A题）,发挥部分要求在完成基本要求的基础上，增加如下功能：（1）增加输出电压幅度：在频率范围内负载电阻上正弦信号输出电压的峰-峰值Vopp=6V1V；（2）产生模拟幅度调制(AM)信号：在1MHz10MHz范围内调制度ma可在10%100%之间程控调节，步进量10%，正弦调制信号频率为1kHz，调制信号自行产生；,赛题赏析,发挥部分要求（续）（3）产生模拟频率调制(FM)信号：在100kHz10MHz频率范围内产生10kHz最大频偏，且最大频偏可分为5kHz/10kHz二级程控调节，正弦调制信号频率为1kHz，调制信号自行产生；（4）产生二进制PSK、ASK信号：在100kHz固定频率载波进行二进制键控，二进制基带序列码速率固定为10kbps，二进制基带序列信号自行产生；（5）其他。,赛题赏析,名词解释,调制与解调的基本概念,幅度调制,使一个信号的幅度受另一个信号幅度的控制,前者称为载波,一般是一个等幅正弦波，后者称为调制信号。幅度调制也称调幅，用AM表示。,使一个信号的频率受另一个信号幅度的控制；频率调制也称调频，用FM表示。,使一个信号的相位受另一个信号幅度的控制。相位调制也称调相，用PM表示。,是调制的反过程，解调也称为检波。,解 调,示意图,调 制,频率调制,相位调制,频率调制(FM)信号：将载波fc利用信号波(fs)加以变形。,幅度调制(AM)信号：,二进制ASK信号：二进制FSK信号：二进制PSK信号：,正弦信号发生器方案,电子科技大学系统框图,AD9954-DDS电路,
