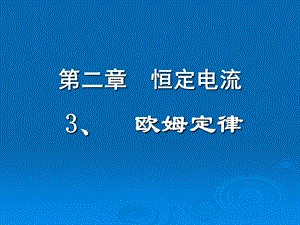

第二章恒定电流,3、欧姆定律,既然在导体的两端加上电压，导体中才有电流，那么，导体中的电流跟导体两端的电压有什么关系呢？下面我们通过实验来探究这个问题。,分压电路：可以提供从零开始连续变化的电压,实验电路,导体两端的电压与通过导体的电流大小的比值。,3、公式：,4、单位：,2、物理意义：,1、定义：,兆欧（M）,千欧（k）,国际单位制中 欧姆（）,反映了导体对电流的阻碍作用,一、电 阻,二、欧姆定律,内容：导体中的电流I跟导体两端的电压U成正比，跟导体的电阻成反比,3、适用条件：,金属导电和电解液导电,2、公式,三、导体的伏安特性,1伏安特性曲线：导体中的电流I 随导体两端的电压U 变化的图线，叫做导体的伏安特性曲线,图线斜率的物理意义是什么？,电阻的倒数,2线性元件和非线性元件,符合欧姆定律的导体的伏安特性曲线是一条通过坐标原点的直线，具有这种伏安特性的电学元件叫做线性元件；,不符合欧姆定律的导体和器件，电流和电压不成正比，伏安特性曲线不是直线,这种电学元件叫做非线性元件,D.从 可知，导体两端的电压为零时，导体的电阻也为零,1、对于欧姆定律，理解正确的是（）,A.从 可知，导体中的电流跟加在它 两端的电压成正比，跟它的电阻成反比,B.从 可知，导体的电阻跟导体两端 的电压成正比，跟导体中的电流成反比,C.从 可知，导体两端的电压随电阻 的增大而增大,A,O,I,U,a,b,c,d,某同学对四个电阻各进行了一次测量,把每个电阻两端的电压和通过它的电流在U-I坐标系中描点,得到了图中a、b、c、d四个点.请比较这四个电阻值的大小.,RaRbRcRd,2、图为两个导体的伏安特性曲线，求（1）R1：R2（2）两电阻串联在电路中，导体两端的电压比U1：U2（3）若并联在电路中，电流之比I1：I2,R1,R2,（1）:（2）:（3）:,再见,
