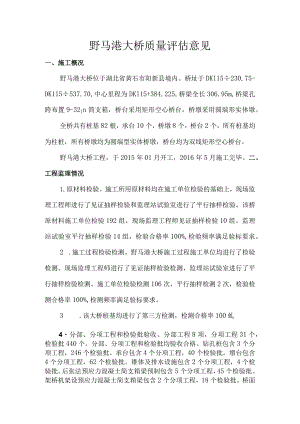

11野马港大桥质量评估意见.docx
野马港大桥质量评估意见一、施工概况野马港大桥位于湖北省黄石市阳新县境内。桥址于DKl15÷230.75-DK115÷537.70,中心里程为DKl15+384.225,桥梁全长306.95m,桥梁孔跨布置9-32In简支箱，桥台采用矩形空心桥台，桥墩采用圆端形实体墩。全桥共有桩基82根，承台10个，桥墩8个，桥台2个，所有桩基均为柱桩，所有桥墩均为圆端型实体桥墩，桥台均为双线矩形空心桥台。野马港大桥工程，于2015年01月开工，2016年5月施工完毕。二、工程监理情况1.原材料检验。施工所用原材料均在施工单位检验的基础上，现场监理工程师进行了见证抽样检验和监理站试验室进行了平行抽样检验。该桥原材料施工单位检验192组，现场监理工程师见证抽样检验10组。监理站试验室平行抽样检验14组，检验合格率100%,检验频率满足验标要求。2 .施工过程检验检测。野马港大桥施工过程施工单位均进行了检验检测。现场监理工程师进行了见证抽样检验检测，监理站试验室进行了平行抽样检验检测。施工单位检验检测106次，平行抽样检测2次，检验检测合格率100%,检测频率满足验标要求。3 .该大桥桩基均进行了第三方检测，检测合格率100虬4分部、分项工程和检验批验收。分部工程8项，分项工程31个，检验批440个。分部、分项工程和检验批均验收合格。钻孔桩包含3个分项工程，246个检验批。承台包含4个分项工程，40个检验批。墩台包含4个分项工程，62个检验批。锥体及排水设施包含2个分项工程，4个检验批。后张法预应力混凝土简支箱梁预制包含5个分项工程，45个检验批。架桥机架设预应力混凝土简支箱梁包含2个分项工程，18个检验批。桥面附属设施包含10个分项工程，24个检验批。沉降变形观测包含1个分项工程，1个检验批。5 .隐蔽工程验收。该桥隐蔽工程均验收合格后方进行隐蔽施工，隐检率100%o6 .沉降变形观测满足要求，并由沉降变形评估单位评估通过。7 .该桥环保、水保满足相关要求。三、初步验收提出的问题及整改情况6月15日监理站组织监理分站、试验、测量、“四电”监理人员和施工单位相关人员对该桥进行了单位工程初步验收。针对初步验收提出的问题及施工单位整改情况，监理站于6月17日组织了复验，现将存在问题及整改情况汇总如下：（一）内业资料1.缺少1#墩放样资料；8 .0tt-l桩基检验批资料：混凝土检验批质量验收记录表（I）原材料称量误差填写不规范：应填写为“均不大于设及均不大于2%”。混凝土检验批质量验收记录表（三）混凝土强度报告日期为2015.9.5,但评定日期为2015.7.11,且评定结果为合格，存在逻辑错误。混凝土搅拌生产记录表拌合物坍落度填写错误。3#墩身检验批资料：钢筋（连接与安装）检验批（II）接头质量应附钢筋焊接试验报告编号。混凝土介质温度填写错误，实际填写的是温差。试件留置数量前后不一致。4 .试验资料：混凝土裂纹检测报告未注明试验方法和检测依据，且未进行见证检测。缺少桥面防水层混凝土强度、抗渗等试验资料。检验批中的试验数据要认真核对，避免出现问题。实体质量和主要功能核查：1.个别段落电缆槽积水；5 .锥坡浆砌片石厚度20cm,在上面铺六棱块注意泄水孔的处理;6 .接触网基础上预埋端子无标示；7 .4#墩取芯孔未封堵；5 .接触网过轨管未穿铁丝；6 .电力电缆井过轨管未穿铁丝；7 .电缆井未清理；8 .桥下弃土未整平处理；9 .个别接触网基础接地端子凿开面积小，无法安装（96#、100#、101#、102#、103#、105#）。10 .0#桥台：通道门没有安装；防护栏杆没有安装；右侧防水层被破坏；锥体泄水孔数量不足且未按设计要求布设，桥梁一个泄水孔被锥体堵塞，锥坡被水泥浆污染；锥体浆砌通缝、抹面不足，片石有个别风化。接地端子预留不符合要求，台身拉筋未处理。IL梁内、桥墩垃圾未清理。12 .墩与梁之间检查梯、拉手没有安装；桥墩检查围栏未施工完成；防落梁装置未安装。13 .全桥排水沟、检查梯未施作；竖墙未勾缝；沉降观测点武汉台、1#墩及3#墩丢失。14 .1#墩弃土造成偏压。1#4#跨桥下弃土未清理。8#墩拉筋孔处理不到位。15 .防护栏杆部分损坏，栏帽脱落；部分安装空隙过大。16 .电缆槽：第7跨右侧电缆槽不顺直；第6跨右侧电缆槽高低不平；全桥大部分电缆槽排水管用塑料瓶进行堵塞，未清理；第4跨电缆槽破损一处；信号槽被沥青污染；电缆槽与挡祚墙泄水孔后期处理不当；槽内垃圾未进行清理；防撞墙和电缆槽被污染；废弃的电缆槽预制件随意丢弃。17 .防撞墙修补后形成空鼓，需返工处理；部分存在破损，部分断裂18 .遮板凿除后钢筋外露；遮板断缝切割后未进行填充施工。19 .电力接触网基础部分缺少接地端子;接触网与遮板钢筋连接未处理好，知识钢筋外露。20 .保护层由于桥梁未封闭，重型机械碾压后保护层造成了损坏,起不到防水效果，需返工处理。21 .防撞墙泄水篦子型号不一，大小不齐；泄水孔与桥梁排水管不对应；泄水篦子未按设计进行固定，泄水孔均被混凝土堵塞。22 .九江台电缆槽与路基电缆井帽口对应不齐；接地端子缺2个；锥体浆砌通缝、抹面、泄水孔不足。接地端子未保护。上述问题，我们将督促施工单位继续整改。四、工程质量评估意见该桥质量控制资料齐全完整，结构安全和使用功能检验检测合格，无影响结构安全和使用功能的质量缺陷，具备上祚条件。兰州交大工程咨询有限责任公司武九客专（湖北段）监理站二。一六年六月十七日
