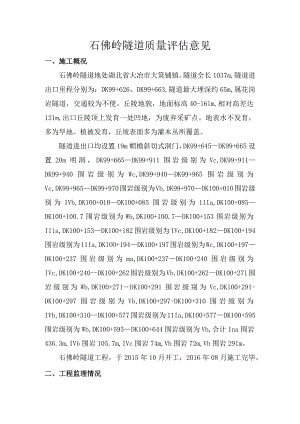

石佛岭隧道质量评估意见一、施工概况石佛岭隧道地处湖北省大冶市大箕铺镇。隧道全长1037m,隧道进出口里程分别为：DK99+626、DK99+663,隧道最大埋深约65m,属花岗岩隧道，交通较为不便。丘陵地貌，地面标高40-161m,相对高差达121m,出口丘陵顶上发育一处凹地，为废弃采矿点。地表水不发育，多为旱地。植被发育，丘坡表面多为灌木丛所覆盖。隧道进出口均设置19m帽檐斜切式洞门，DK99+645DK99+665设置20m明洞，DK99+665DK99+911围岩级别为Vc,DK99+911DK99+940围岩级别为Wc,DK99+940DK99+965围岩级别为Vc,DK99+965DK99+970围岩级别为Vb,DK99+970DK100+010围岩级别为IVb,DK100+010DK100+085围岩级别为11Ia,DK100+085DK100+100.7围岩级别为Wb,DK100+100.7DK100+153围岩级别为Ilia,DK100+153DK100+182围岩级别为IVc,DK100+182DK100+194围岩级别为11Ia,DKlOO+194DK100+197围岩级别为Wc,DK100+197DK100+237围岩级别为ma,DK100+237DK100+240围岩级别为IVc,DK100+240DK100+262围岩级别为Vb,DK100+262DK100+271围岩级别为Wb,DK100+271DK100+291围岩级别为Vc,DK100+291-DK100+297围岩级别为Vb,DK100+297-DK100+310围岩级别为IVb,DK100+310DK100+577围岩级别为11Ia,DK100+577DK100+595围岩级别为Wb,DK100+595DK100+644围岩级别为Vb,合计Ina围岩436.3m,IVb围岩105.7m,IVc围岩74m,Vb围岩72m,Vb围岩291m。石佛岭隧道工程，于2015年10月开工，2016年08月施工完毕。二、工程监理情况1 .原材料检验。施工所用原材料均在施工单位检验的基础上，现场监理工程师进行了见证抽样检验和监理站试验室进行了平行抽样检验。该隧道原材料施工单位检验733组，现场监理工程师见证抽样检验19组。监理站试验室平行抽样检验58组，检验合格率100%,检验频率满足验标要求。2 .施工过程检验检测o石佛岭隧道施工过程施工单位均进行了检验检测。现场监理工程师进行了见证抽样检验检测，监理站试验室进行了平行抽样检验检测。施工单位检验检测520次，平行抽样检测520次，检验检测合格率10096,检测频率满足验标要求。3 .该隧道均进行了第三方检测，检测合格率100%；隧道渗漏水已整治完毕，衬砌敲击检查合格，缺陷整治全部完成，并经过第三方复测隧道内衬砌无脱空及不密实现象，隧底无溶洞。4 .分部、分项工程和检验批验收。石佛岭隧道包含分部工程7项,分项工程36个，检验批2353个。分部、分项工程和检验批均验收合格。洞口及缓冲结构工程包含5个分项工程，49个检验批。洞身开挖包含4个分项工程，216个检验批。支护包含8个分项工程，1063个检验批。衬砌包含5个分项工程，779个检验批。明洞工程包含5个分项工程，26个检验批。防水和排水包含8个分项工程，214个检验批。附属设施包含1个分项工程，6个检验批。5 .隐蔽工程验收。该隧道隐蔽工程均验收合格后方进行隐蔽施工，隐检率100%o6 沉降变形观测满足要求，并由沉降变形评估单位评估通过。7 .该隧道环保、水保满足相关要求。三、初步验收提出的问题及整改情况月日监理站组织监理分站、试验、测量、“四电”监理人员和施工单位相关人员对该隧道进行了单位工程初步验收。针对初步验收提出的问题及施工单位整改情况，监理站于月日组织了复验，现将存在问题及整改情况汇总如下：1.内业资料1 .开挖检验批评定记录未填写围岩。2 .喷射混凝土检验批质量验收记录表中第3.3.14条错误，应对应24小时强度。3 .喷射混凝土检验批质量验收记录表中第7.3.18条3月仍按冬季施工填写。4 .喷射混凝土检验批质量验收记录表中坍落度测定频次不足。5 .锚杆第7.4.5条缺少中空锚杆、第7.4.6条缺少砂浆锚杆、7.4.8条填写锚杆错误。6 .钢筋检验批中7.5.7连接方式未填写。7 .仰拱、衬砌钢筋检验批质量验收记录表中主控项目2.3.4项相关实验报告编号不同里程段均一样（已超过试验代表数量）。8 .实体质量和主要功能核查1. 进口左侧贯通地线埋设不规范，未下埋15cm。2. DK99÷643左侧明暗交界处接水盒未安装。3. DK99÷663变形缝未进行填充施工且切缝不顺直。4. DK99+680左侧拱墙错台打磨修补不规范，内夹杂土工布未清理。5. DK100+010左侧二衬拱墙错台未进行打磨。6. DK100+040段下锚段木模未拆除。7. DK100+U0二衬错台未打磨。8. DK100+120段左侧电缆槽开裂。9. DK100+170左侧电缆槽破损。10. DK100+180-190左右侧仰拱填充高度不一。11. DK100+210综合洞室未预留接地端子。12. DK100+286仰拱渗水。13. DK100+570左侧电缆槽底渗水。14. .出口集水井内垃圾未清理干净。15. .出口右侧纵向盲管堵塞。16. 进口明洞防水层破损、未施作保护层。17. DK99+665右侧变形缝未填充施工。18. DK99+735右侧电缆槽损坏。19. DK99+919施工缝未打磨。20. DK99+930二衬错台未打磨处理。21. DK100+023右侧边墙钢筋头未处理。22. DK100+074二衬错台未打磨处理。23. DK100+193二衬错台未处理。24. DK100+347-312段右侧二衬渗水排入电缆槽内。25. DK100+414右侧二衬渗水。26. DK100+450右侧二衬错台未处理。27. DK100+508右侧电缆槽施工缝渗水。28. DK100+574右侧二衬错台未处理。29. DK100+590右侧拱墙污染。30. DK100+595二衬错台未处理。31. 出口明洞防水层破损、未施作保护层。32. DK99+643处右侧仰拱填充开裂。33. DK99+663仰拱填充伸缩缝未处理。34. DK99+774T仰拱填充伸缩缝未处理。35. DK99+872中心排水沟盖板破损严重且水沟内有杂物。1. .1)K99÷922仰拱填充伸缩缝未处理。37. DK100+051中心排水沟盖板无法安装到位。38. DK100+215仰拱填充电缆槽根部多余的混凝土未凿除。39. DK100+231仰拱填充伸缩缝未处理。40. DK100+293电缆槽底部渗水。41. DK100+345右侧仰拱填充伸缩缝未处理。42. DK100+402仰拱填充渗水点渗水。43. DK100+567电缆槽底部渗水。44. DK100+645左侧仰拱填充伸缩缝未处理。上述问题，我们将督促施工单位继续整改。四、工程质量评估意见该隧道质量控制资料不完善，结构安全和使用功能检验检测合格，无影响结构安全和使用功能的质量缺陷，具备上祚条件。兰州交大工程咨询有限责任公司武九客专（湖北段）监理站二O一六年月日二衬脱空缺陷整治还未完成
