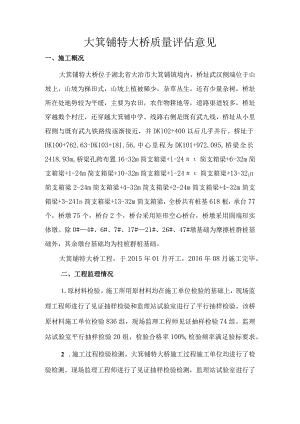

3大箕铺特大桥质量评估意见.docx
大箕铺特大桥质量评估意见一、施工概况大箕铺特大桥位于湖北省大冶市大箕铺镇境内，桥址武汉侧端位于山坡上，山坡为梯田式，山坡上植被稀少，杂草丛生，还有少量杂树，桥址所在处地势较为平缓，主要为农田，农作物耕地等，道路渠道较多，桥址穿越数个村庄，还穿越大箕铺中学。线路右侧是既有武九线，桥址从小里程侧与既有武九铁路线逐渐接近，并DKlO2+400以后几乎并行。桥址于DK100+762.63-DK103+181.56,中心里程为DK101+972.095,桥梁全长2418.93m,桥梁孔跨布置16-32m简支箱梁+l-24简支箱梁+6-32m简支箱梁+1-24m简支箱梁+10-32m简支箱梁+l-24简支箱梁+13-32In简支箱梁2-24m简支箱梁+4-32m简支箱梁+2-24m简支箱梁+4-32m简支箱梁+3-24In简支箱梁+13-32m简支箱梁，全桥共有桩基618根，承台77个，桥墩75个，桥台2个，桥台采用矩形空心桥台，桥墩采用圆端形实体墩。除0#4#、6#、7#、17#21#、26#、47#墩基础为摩擦桩群桩基础外，其余墩台基础均为柱桩群桩基础。大箕铺特大桥工程，于2015年01月开工，2016年08月施工完毕。二、工程监理情况1.原材料检验。施工所用原材料均在施工单位检验的基础上，现场监理工程师进行了见证抽样检验和监理站试验室进行了平行抽样检验。该桥原材料施工单位检验836组，现场监理工程师见证抽样检验74组。监理站试验室平行抽样检验20组，检验合格率100%,检验频率满足验标要求。2 .施工过程检验检测。大箕铺特大桥施工过程施工单位均进行了检验检测。现场监理工程师进行了见证抽样检验检测，监理站试验室进行了平行抽样检验检测。施工单位检验检测870次，平行抽样检测870次，检验检测合格率100%,检测频率满足验标要求。3 .该特大桥桩基均进行了第三方检测，检测合格率100%o4 .分部、分项工程和检验批验收。大箕铺特大桥包含分部工程8项，分项工程32个，检验批3190个。分部、分项工程和检验批均验收合格。钻孔桩包含3个分项工程，1854个检验批。承台包含5个分项工程，311个检验批。墩台包含4个分项工程，464个检验批。锥体及排水设施包含2个分项工程，4个检验批。后张法预应力混凝土简支箱梁预制包含5个分项工程，380个检验批。架桥机架设预应力混凝土简支箱梁包含2个分项工程，152个检验批。桥面附属设施包含10个分项工程，24个检验批。沉降变形观测包含1个分项工程,1个检验批。5 .隐蔽工程验收。该桥隐蔽工程均验收合格后方进行隐蔽施工，隐检率100%o6 沉降变形观测满足要求，并由沉降变形评估单位评估通过。7 .该桥环保、水保满足相关要求。三、初步验收提出的问题及整改情况8月16日监理站组织监理分站、试验、测量、“四电”监理人员和施工单位相关人员对该桥进行了单位工程初步验收。针对初步验收提出的问题及施工单位整改情况，监理站于8月17日组织了复验,现将存在问题及整改情况汇总如下:.内业资料1.签字不全，比如钻孔桩记录表施工负责人和记录人未签字、混凝土（质量检测）检验批质量验收记录表（II）监理工程师未填写验收记录和签字。1 .桩基混凝土检验批中砂石含水率未填写检测试验数据。2 .桩基混凝土（质量检测）检验批质量验收记录表（II）中混凝土强度等级未填写。3 .承台检验批签字不全，比如接地电阻测试记录中现场负责人未签字、混凝土质量检验批记录表（I）无监理工程师签字、基坑回填无监理工程师审核意见和签字；混凝土拌和物坍落度、含气量及入模温度测定不足且混凝土检验批质量验收记录表与混凝土浇筑记录表中测定数值不一致；混凝土标养、同养强度等级未填写。4 .墩台混凝土拌和物坍落度、含气量及入模温度测定不足且混凝土检验批质量验收记录表与混凝土浇筑记录表中测定数值不一致；混凝土标养、同养强度等级未填写。5 .垫石标养、同养混凝土强度等级未填写。6 .防水层及保护层混凝土拌和物坍落度、含气量及入模温度测定不足且混凝土检验批质量验收记录表与混凝土浇筑记录表中测定数值不一致；混凝土标养、同养强度等级未填写。7 .实体质量和主要功能核查1 .九江台通道门未安装；拉筋头未进行防腐处理。2 .第75跨右侧伸缩缝处保护层开裂。3 .第73跨伸缩缝不顺直。4 .第71跨右侧伸缩缝保护层开裂且伸缩缝切缝不到位。5 .第68跨伸缩缝切割不到位。6 .41#孔梁右侧竖墙出现开裂。7 .43#42#孔梁右侧电缆槽未按照设计要求去做，参差不齐。8 .46#47#孔梁体间电缆槽保护层拦水砍高度宽度尺寸不够。9 .51#52#孔梁体连接钢板出现隆起。10 .51#孔梁右侧电缆槽有开裂。11 .57#孔梁右侧电缆槽有开裂破损。12 .58#孔梁右侧竖墙出现开裂。13 .第58跨左侧竖墙未填充施工。14 .第57跨左侧泄水孔塞子型号错误；伸缩缝处保护层开裂。15 .第56跨伸缩缝处保护层开裂。16 .第54跨左侧电缆槽开裂。17 .第50、52、53跨桥面伸缩缝处保护层开裂。18 .第45跨左侧声屏障缺一个螺母。19 .第45跨左侧电缆槽破损、露筋。20 .左侧声屏障部分接地线未连接固定。21 .第39、40跨遮板外露钢筋未处理。22 .第30跨左侧电缆槽破损、露筋。上述问题，我们将督促施工单位继续整改。四、工程质量评估意见该桥质量控制资料不完善，结构安全和使用功能检验检测合格,无影响结构安全和使用功能的质量缺陷，具备上祚条件。兰州交大工程咨询有限责任公司武九客专（湖北段）监理站二。一六年八月十七日
