    发烧级LM3886功率放大器制作资料.doc

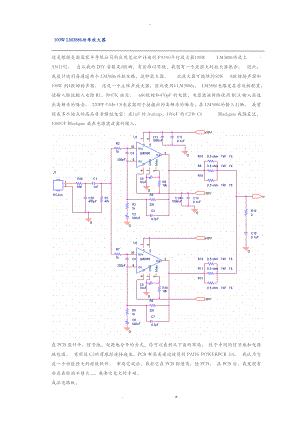

    -100W LM3886功率放大器这是根据美国国家半导体公司的应用笔记中详述的PA100平行放大器100W LM3886功放上 - AN1192。 自从我的DIY音箱是4欧姆,有些难以驾驶,我想有一个更强大的放大器配合。 因此,我设计使用每通道两个LM3886并联电路,这种放大器。 此放大器可提供约50W 8欧姆扬声器和100W到4欧姆扬声器。 这是一个立体声放大器,因此使用4 LM3886s。 LM3886电路是在非反相配置,使输入阻抗输入电阻R1,即47K决定。 680欧姆和470pF的电阻,电容滤波网络使用RCA输入筛选出高频率的噪音。 220PF C4和C8电容器用于拍摄出的高频率的噪音,在LM3886的输入引脚。 我曾经在多个地点的高品质音频级电容:在1uF的Auricap,100uF的C2和C6 Blackgate我隔直流,1000UF Blackgate我在电源滤波器的输入。在PCB设计中,信号地,电源地分开的方式,你可以看到从下面的布局。 位于中间的信号地和电源地包围。 有附近C5的薄跟踪连接起来。PCB布局是通过使用的PADS POWERPCB 5.0。 我认为它是一个功能强大的排版软件。 布局完成后,我把它在PCB制造商,使PCB。 在PCB后,我发现有些是在钻洞不够大. 我要它更大的手动。 成品电路板。 20K和1K的电阻都是手工匹配0.1。 对于输出电阻,我用在每3886输出的并行,而不是一个3W电阻六0.5W 11欧姆电阻3W 1的电阻,因为很难找到。 我用的绝缘版本 - LM3886的TF,这样我可以直接挂载它的情况与热复合散热器。 耦合电容是Auricap的1uF的450V。 我用这种高品质的电容,因为它是在主信号路径。 高频滤波电容器是银云母47PF和220pF。 过滤器使用的电源是Blackgate我1000UF 50V。 C2和C6是Blackgate我100uF的50V。 为更好的结果,两极的版本应该被使用。 不过,我不使用它,因为双向极性Blackgate我的太大融入我的PCB。 安装在RCA 680欧姆+ 470pF的滤波网络。 此帮助过滤高频率的噪音,到董事会之前。 WIMA电容0.1uF的电源去耦电容器LM3886引脚直接焊接在PCB的反面。 这有助于消除一些高频率的噪音。 3886被安装在一个3/8英寸的铝合金板,然后到案件。 外面的情况下,我用3 PC机的CPU散热器。 我用的铝层之间的北极银热复合以改善热传导。 与所有这些大的散热器,它只有微温时,在正常音量收听。 所使用的电源是稳压电源。 我用前LT1083的稳压器每轨10000uF。 调节后,我有100uF的稳压板上。 使用稳压器的优点是电源纹波电压被删除。 如果不使用功率调节,我可以听到从扬声器很少50/100Hz哼哼。 于高电流MUR860二极管,以确保高电流。 使用的电压调节器是LT1083的,它可以提供8A的电流。 变压器用在这里是一个500VA 2* 25V。 2 LT1083的电源,然后由监管,调控后,电压是30V。 会考虑,而不是使用这种电源电路,的TIP2955是能够提供15A的电流: 我做了一些DC测量,其结果是相当不错的,我得到了7 mV的直流偏移扬声器端子。 2芯片的输出之间的电压差小于1毫伏。 该放大器的声音是类似我的LM3875放大器,这是非常干净和细节。 它有没有嗡嗡声,没有嘘声,无噪音。 相比,的LM3875 Gainclone,这放大器可以提供两倍的功率,我的4欧姆扬声器,并提高了动态和低音冲了很多。. z.
