汉丰湖滨湖东路岸线提升项目--排水工程施工图设计说明.docx

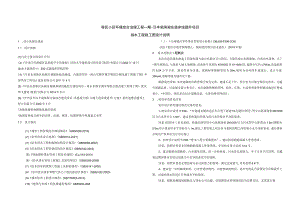

移民小区环境综合治理工程一期-汉丰湖滨湖东路岸线提升项目排水工程施工图设计说明1 .设计依据及规范1.1 设计依据(1)与业主签订的设计合同(2)开州区环湖城区品质提升专项规划同济大学建筑设计研究院(集团)有限公司2022年12月(3)业主提供的1：500实测地形管线资料(4)开县东部新区拓展区城镇基础设施综，合建设项目一南山东路至调节坝段公路改建工程施工图中国华西工程设计建设有限公司2011年4月(5)开县东部新区拓展区城镇基础设施综合建设项目一南山东路至调节坝段公路改建工程竣工图重庆坤飞建设(集团)有限公司2014年5月(6)开州区环汉丰湖体娱文旅综合建设项目-凤凰梁大桥(入城大道景观提升)方案重庆迪赛因建设工程计有限公司2022年7月(7)现场调查和踏勘收集的资料(8)国家和地方相关的法律、法规、规范、标准和指令性规划文本等1.2 设计规范(1)城市工程管线综合规划规范(GB50289-2016)(2)室外排水设计标准(GB50014-2021)(3)给水排水工程构筑物结构设计规范(GB50069-2002)(4)给水排水工程管道结构设计规范(GB50332-2002)(5)埋地塑料排水管道工程技术规程(CJJ143-2010)(6)给水排水管道工程施工及验收规范(GB502682008)(7)给水排水构筑物工程施工及验收规范(GB50141-2008)(8)室外给水排水和燃气热力工程抗震设计规范(GB5(X)322003)(9)城市防洪工程设计规范(GB/T50805-2012)(10)建筑与市政工程抗震通用规范GB55002-202I（三）山地城市室外排水管渠设计标准DBJ5O,F296-2OI8(12)重庆市建设领域禁止、限制使用落后技术通告(2019年版)2 .设计范围及工程概况本次改造滨湖东路起于滨湖东路与南山东路交叉口附近，与现状南山东路顺接，自西向东延伸，止丁调节坝附近,与现状入城大道顺接,改造桩号范围为KOHOO至K1+840段,道路全长约L74Km,改造面积约5.24万平方米。建设性质为改建。道路标准路幅宽度为26m,现状为双向四车道通行，设计车速30Kmh,道路等级为城市次干路。根据现有资料,本次道路的市政管线已较为完善，建成不足十年，其中电力以架空线形式存在。为提升道路品质、打造城市窗口和名片，本次道路两侧的管网、绿化、灯饰、小品和景观等附属设施进行整体设计、步到位。因此本次结合道路改造，完善沿线管网设计。3 .初设审查意见回复初步设计阶段建议修改完善的意见：1、初步设计说明书P39：“在道路北侧改造后车行道下新建12孔通信排管，管中心距离现状DN1200压力污水管中心1.5m”。建议复核通信管线与雨污水管线水平净距要求。回复I按照审三意见复核，将通信排管管中心距离现状DN1200压力污水管中心距离由1.5m调整为2.0m,经计算此时水平净距为1.1m,满足工程管线之间及其与建构筑物之间的最小水平净距要求。通信排管后续由产权单位自行设计施工.2、初步设计说明书P85“排水工程主要数量表”，建议指明钢筋混凝土管道等级。回复：按照审查意见明确钢筋混凝土管道等级，详见初步设计说明12.2节。3、建议根据该道路雨、污水服务范围，进一步校核雨、污水管过流能力，并于文本予以说明，以避免远期因排水管道过流能力不足导致重更开挖道路。回复：按照审查意见增加雨污水过流能力的复核，满足过流能力,详见说明6.6节.4、建议进一步明确现状雨、污水管道结构性、功能性缺陷情况，综合考虑是否需要结合岸线提升工程，对现状排水管进行开挖或非开挖修复。回复，根据前期现场踏勘及与排水公司沟通，该道路排水管网现状较为完整完好，无需进行修足三个问题，由于道路下方现状管网数量众多、两侧行道树规律种植，而现状及道路改造后北侧人行道为2.5m宽、南侧人行道为3.0m宽，均较窄，完善管网建设时应充分考虑上述因素的限制，以最小割接为原则，提出下列方案布置：（1）管廊规模及布置原则架空线主要为电力线路，因此架空线下地应新建电力管廊：现状通信管廊规模不足8孔，暂定新建12孔通信排管，并保留现状的8孔排管：因沿线地块基本开发，仅开州殡仪馆廊桥雅居段现状燃气规模为DN90,该段目前已正常供气，暂不考虑扩容。由于道路两侧人行道狭窄且下方现状管网数量众多，如将管您修建在人行道下，将导致沿线行道树无法保留，需全部移走；现状保留的给水管线、燃气管线和排水井需要进行保护，增加较多的投资，经前期研究，管廊平面布置原则为：新增管线布置在现状车行道慢车道下，尽量减少对现状管网的影响：沿线每隔20Om左右新增过街预埋管，用于远期发展管线过街预留；沿线道路非机动车道、侧分带改造为机动车道范围，埋深不足1.0m的管网均采取保护措施。（2）平面布置在道路北侧改造后车行道下新建12孔通信排管，管中心距离现状DN1200压力污水管中心2.0m、距离该侧路缘石59n；在道路南侧车行道下新建12孔电力排管（内含2孔通讯管）,管中心距离现状雨水管中心2.0m、距离该侧路缘石3.5m；道路改造段沿线每隔200m左右新增2根并排的d500国标11级钢筋碎管作为过街预埋管，两端临时封堵，并在地面上进行标识：道路北侧非机动车道、侧分带改造为机动车道范围，侧分带旁雨水口及其连接管均进行拆除，埋深不足LOm的管网均采用C30钢筋碎盖板进行保护，检查井井口调平井井盖更换成重型井盖：现状部分路口开口处，雨水口未沿道路路缘石布置，本次拆除该部分雨水口及其连接管，并在附近沿路缘石新建雨水口及连接管：道路改造范围内其余现状管网均保留，仅检查井进行井盖调平或井体下沉重建。6.排水工程设计6.1 排水系统设计标准及参数（1）排水体制：采用雨、污分流制。M-5、建议补充雨、污水管服务范围图，并结合“第3条”意见，说明管道过流能力是否满足要求。回复：按照审查意见增加雨、污水管服务范围图，满足过流能力，详见图纸so.4 .现状管线根据现有排水竣工图以及给水、燃气、广电产权单位提供管线示意，本次道路管线如下：序号管线性质断面尺寸（mm）总孔教材质备注I雨水管d500d600HDPE现状北例人行道下2雨水管d5OOd8OOHDPE现状南侧车行道F3污水管d4(X)HDPE现状北侧非机动车道下4污水管d400PVC现状南侧人行道外5压力污水管一条DNIoo0.一条DN1200球墨铸铁现状北侧非机动车道下6给水管DN200球墨铸铁现状北侧人行道下7给水管DN200钢管现状南恻人行道下8通信排管400X2008现状南侧人行道下9燃气管DN90-DN1I0PE现状南侧人行道下，局部段位于人行道外IO架空线现状南侧人行道外电力管线：沿线电力均为架空，不排除其中还有零星通信线路。5 .管廊设计根据重庆市城市规划管理技术规定（2018年3月）“第七十条（城市管道的最小建设规模）未纳入综合管廊，在城市主、次干路上敷设的各类市政工程管线，应当按照城市规划要求的规模埋设.除临时施工管道和直埋电力、通信电缆外，不得低于以下数量及规模：（一）电力电缆沟及管道6条（孔）；（二）通信管道12孔；（三）天然气管道100宅米：（四）供水管道200亳米、排水管道400亳米。本次道路现状管网存在电力架空敷设需下地、通信管线规模不足、天然气管道部分路段管径不管段编号管径(mm)坡度设计流量(Ls)过流转力(Ls)设计流速(ms)汇水面积(ha)充满度YS37703YS37699<15000.005833471.80.65满流YS37743YS3774Od5000.005403471.80.31满流污水控制管段水力计算如下表所示，非控制管段实际过流能力均大于控制管段。管段编号管径(mtn)坡度设计流量(Ls)过流能力(Ls)设计流速(ms)服务面积(ha)设计充满度IS37934YS37937d4000.00515.791450.913.460.26 .3排水管材、基础和接口(1)管道断面形式工程范围内雨、污水管道均采用圆形断面。(2)管材排水管道材质必须有足够的强度，以承受外部的荷载和内部的水压，外部荷载包括土壤的重量(静荷载)，以及由车辆等运行所造成的动荷载。同时排水管还应具有抵抗水中杂质的冲刷和磨损及抗腐蚀等性能：排水管必须不透水，以防止污水渗出或地下水渗入；排水管的内壁应光滑，使水流阻力尽量减小：排水管应就地取材，并考虑到预制管件及快速施工的可能，以便尽量降低管道的造价及运输和施工费用。由于管道建设所占投资的比重较大，且因管材选用不当造成事故或出现资金浪费的实例也较多,因此合理经济确定管材的选用对节省投资、方便施工、安全运行意义很大。目前，国内常用的排水管道主要有钢筋混凝上管、铸铁管或钢管、塑料管等。钢筋混凝土管是传统的排水管材，因制作方便、造价低，国内应用广泛。最主要的缺点是管节短、自重大、搬运不便：管线接口多、抗渗性能差，易污染地下水。此外，近年来由于各种洗涤剂、清洁剂的使用造成废水对混凝土管道腐蚀，时期使用寿命缩短的现象也口益突出。铸铁管或钢管的主要特点：具有良好的抗笈能力；使用寿命长；降低声响的传递；安装简易；维修方便；节省材料；能适用于较大的管道轴向伸缩位移和横向挠度变形。塑料管目前有多种材质的新型管材，如HDPE、FRPP.PE管等与传统的钢筋混凝土管比较,(2)雨水系统设计参数雨水设计流量公式：Q=qF(LZs)q采用开州暴雨强度公式计算：(lshm2)1148(1+0.932SgF)(r+6.133)°"3周边地块设计暴雨重现期为P=35年：综合径流系数中=0.7：地面集水时间t=tl+l2,根据汇水面积和地形取H=5min,t2根据计算确定；一般路面P=35年，巾=0.9,tl=5min;塑料管材粗糙系数nMZ0.01；F(hm2)为汇水面积。(3)污水系统设计参数经查询资料，开州2021年户籍人口约167万，根据室外给水设计标准(GB513-2018),属二区H型大城市，人均综合生活用水定额为90170Ucap-d,本次取173.3(4)纵断面设计本工程雨、污水管线基本沿道路坡向敷设，坡度同道路坡度。雨水管最小坡度不小于0.003,最小流速不小于0.75ms,按满流计算。污水管最小坡度不小于0.002,最小流速不小于0.6ms,按非满流计算。6.2排水系统现状过流能力且核雨水控制管段水力计算如下表所示，非控制管段实际过流能力均大于控制管段。管段编号管径(mm)坡庾设计流量(Ls)过流能力(LZs)设计流速(ms)汇水面枳(ha)充满度YS37826YS37829d4000.01201271221.57满流YS37835YS37832d4000.023375411332.92满流YS37925YS37929d4000.025358428342.79满流YS37936YS37929<14000.01194271221.51满流YS37969YS37966d4000.0162271220.48满流YS37604YS37605d5000.005141347181.10满流YS37610YS37605«15000.005150347181.17满流YS37696YS37699d5000.005123347180.96满流根据检查井盖(GB/T23858-2009),车行道下采用重型球龈铸铁井盖及井座，承载等级为D400类，人行道下采用“普型”球墨铸铁井盖及井座，承载等级为C25O类，球墨铸铁井盖应选用“五防”类型产品，具有防盗、防位移、防坠、防响、防滑等功能。球墨铸铁及就座均安装在井筒顶部的井座盖板上，并以膨胀螺栓固定。所有检查井内均应设置防坠网，防坠网安装在井盖座板以下的井筒内。(3)通气孔本工程污水检查井采用自带安装孔的井盖，此安装孔作为污水管道系统的通气孔。(4)雨水口采用混凝土砌块雨水口、“五防”球墨铸铁雨水算，球墨铸铁雨水算材料性能必须满足球屡铸铁件(GB/T1348)的要求。单算雨水口泄水能力耍求不应低于20Ls,双算雨水口泄水能力要求不应低于35Ls,四算雨水口的泄水能力要求不应低于60L/S。本次设计主要采用双算雨水口。若无特别注明，雨水口连接管为d300,以不小于0.01的坡度坡向雨水检查井。道路竖曲线最低点及道路交叉口附近的雨水口，在实施时应调整至实际路面的最低点，以保证有效收水，雨水口标高比路面低5cm。7.综合管网过街道路沿线敷设的管网共有七种，分别是：给水管网(包括消防)、电力管网、路灯照明(包括交通监控)、通信管网、燃气管网、雨水管道、污水管道，其中过街管线原则有：给水管、电力排管、通信排管、燃气管及雨污水支管。由于现状给水、燃气管线过街数量较少，为避免远期发展需新增过街管线导致道路二次开挖，本次设计在交叉路口处及间隔20Om左右预埋2根管道作为远期给水、燃气管线过街用。根据现状给水、燃气管线主线断面尺寸，本次设计预留d500空管，管道采用国标H级钢筋税管。预埋过街管道覆上原则控制在L525m左右，管道两端口修建24Cm厚砖墙进行临时封堵，在端口上方铺设彩色人行道透水地破并刻上“过街”字样方便后期产权单位分辨管道具体位置。8.综合管线及其附属构筑物(1)给水附屈构筑物阀门在管线上设有蝶阀、排气阀、排泥阀等。阀门口径和管线直径一致，且均设计在阀门井内，所有冏门均须试压合格后方可使用。阀门处必须加设伸缩器(节)，伸缩节采用SSJB3双法兰限位具有以下特点：强度和刚度较好，属于柔性管，抗压耐冲击，满足埋地敷设抗外负载要求：具有优异的水力特性，内壁光滑、阻力小，同流量使用口径比混凝土管小：管内不结垢，耐腐蚀：管道接口方法简单易行，施工质量易保证，抗沉降、密封性能好，不泄露，对环境无污染：质量轻，搬运安装方便：管道使用寿命长，大于50年。本次改造主要为新建雨水口连接管及过街预埋管，考虑到施工的快捷性，本次管材采用国标Il级钢筋混凝上管，承插式连接方式，管材应满足混凝I:和钢筋混凝上排水管(GB/T11836-2(X)9)相关要求。(3)管道基础管道地基处理应满足排水管道对压实度和承载力的要求，且应同时满足道路工程的要求，尽量减小不均匀沉降。(4)地基处理管道及构筑物地基承载力不小于02Mpa°沟槽在填方地段或沟槽超挖的，管道基础以下必须分层夯实回填，压实度不小于95%。(5)沟槽回填管道及构筑物沟槽回填必须在混凝土及砂浆达到80%以上设计强度后方可进行。回填要求分层压实、对称均匀回填，压实度不小于95%。(6)管道接口国标11级钢筋混凝土管采用橡胶圈承插接口，做法详06MS201"页23。6.4排水附属构筑物(1)检查井管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离设置检查井。本工程井深W2.0m采用浅型检查井：井深大于2.0m且W6.0m时采用普通检查井：井深大于6.0m时采用深型检查井。流槽采用C30混凝土现浇，雨水检查井为半流槽，污水检查井为0.85倍管径的流槽。本次主要为检查井井口调平。(2)井或、爬梯检查并采用防沉降可调节式球墨铸铁成品井盅、盅座及球墨铸铁踏步(06MS201-6/14),球墨铸铁制品材料性能必须满足球墨铸铁件(GB/T1348)的要求：井盖上需标注“雨水”或“污水”。（2）地下克埋承插式圆形管道，在下列部位应设置柔性接头及变形缝：1）地基土质突变处：2）承插式管道的三通、四通、大于45。的弯头等附件与直线管段连接处。（3）管道穿过建（构）筑物的墙体或基础时，应符合下列要求：1）在穿管的墙体或基础上应设置套管，穿管与套管间的缝隙内应填充柔性材料：2）当穿越的管道与墙体或基础为嵌固时，应在穿越的管道上就近设置柔性连接。（4）当理地管道不能避开活动断裂带时，应采取下列措施：1）管道宜尽量与断裂带正交；2）管道应敷设在套筒内，周围填充砂料：3）套筒应采用钢管：4）断裂带两侧的管道上（距断裂带有一定的距离）应设置紧急关断阀。10.危大工程根据建设工程安全生产管理条例（国务院令393号）、住房和城乡建设部危险性较大的分部分项工程安全管理规定（住建部令第37号）和关于实施危险性较大的分部分项工程安全管理规定有关问题的通知（建办质（2018）31号）、危险性较大的分部分项工程安全管理实施细则（2019年版）的通知（渝建安发（2019）27号）、重庆市危险性较大的分部分项工程安全管理实施细则（2022版）（渝建质安（2022）110号，本工程施工单位应该根据上述文件要求编制危大工程安全施工方案并明确安全防护、应急措施。拆除工程分项注意事项（1）本工程有两座消火栓需拆除并在附近人行道上还建、一座给水检修井需下沉迁改、道路沿线架空强弱电需下地还建、沿线部分雨水口及其连接管需拆除,经对接，该部分由产权单位自行处理。若本工程施工完工前仍未拆除及还建，应及时提醒产权单位尽快实施。与现状排水井、给水管、通信排管、电力排管等接顺时，为保障工程施工安全的意见如下：提前核实现状管线权属单位，协商保护的具体措施方案及安排：管线交叉时，考虑临时性管线让永久性管线；非主要管线让主要管线；易弯曲管线让不易弯曲管线；压力管让重力管；小口径管让大口径管：技术要求低的管线让技术要求高的管线；（2）保障工程周边环境安全的意见为：施工前应复核现状排水管（涵）的位置、高程及断面，如与图示不符，应及时通知相关单位协商伸缩接头。阀门井给水阀门井采用国标图集07MSlOI-2,本工程井墙采用钢筋混凝土，且主要为阀门并重建。排气阀排气阀垂直安装于管道的最高点，排气嘴或冏杆帽垂直向上，其口径根据规范要求选用。排气阀门井做法详见国标图集07MSIoI-2。排泥阀安装于管道的最低水平点上，排泥阀井材料采用混凝土浇筑，做法参见国标图集07MSI0l-2o渐缩管当管线变换管径处采用渐缩管，应管顶平接，避免存气，减缩管采用铸铁成品。支墩在各种管道配件如三通、四通、堵头、渐缩管、蝶阀、排气阀、排水阀、消火栓，干管上的丁字管和大于50的曲管处均设置支墩。管道支墩的基础应在土垫层上设置100厚上夹石垫层，管道支墩做法参见国标图集03SS505柔性接口给水管道支墩。消防供水管道上市政消火栓沿给水管道敷设，间隔100m左右布置，其位置可根据现场情况调整,但最大间距不得超过120m。消火栓距路边不应超过2m,不宜小于0.5m。地下式市政消火栓应有明显的永久性标志。本次主耍为改造范围内受影响的消火栓重建，并在路口及不满足间距耍求段增设消火栓。井盖给水管道上的所有阀门均设检查井及井盖，人行道和绿化带下采用成品球墨铸铁井盖，按承载能力，最低选用C250类型：车行道上采用成品防盗球墨铸铁井盖及盖座，按承载能力，最低选用D400类型：球煤铸铁井盖暂定圆形。井座采用C30混凝土井座，如给水公司有明确要求，终施工以给水管理部门及相关权属部门的决定为准。9.管道及其构筑物抗震设计项目抗宸设防烈度为6度，地震动峰值加速度值为0.05g,根据室外给水排水和燃气热力工程抗得设计规范(GB5OO32-2OO3)确定，本次设计拟采用以下抗震措施：(1)本次设计采用承插式连接的管道，接头填料采用柔性材料。还应符合CJJ143-2010规程的要求。（II）凡接入本工程的污水应在进行了预处理并达到城市污水综合排放标准后方可接入。（12）本工程施工应严格遵循现行有关施工验收规范和技术规程办理。（13）工程正式开工前，建设或施工单位应组织一次图纸技术交底。希望施工单位全面系统地熟悉图纸，如发现设计中的问题（包括各专业之间的错、漏、碰、缺），请及时通知我院会同解决。对施工问题的处理，应以书面签署盖章为准。（14）在所有的钢筋混凝土构件上的预留孔洞，预埋套管及预埋件，在混凝土浇筑前必须由水专业的施工人员配合工作，并签署后方可浇筑，以免错漏和移位。严禁事后打孔凿洞。（15）其余未尽事宜按国家现行规范和标准执行。（16）对土石方开挖后不稳定或欠稳定的边坡，应根据边坡的地质特征和可能发生的破坏等情况，施工单位开挖检查井时应采取自上而下、分层开挖、分层防护、分段跳槽、小开控、及时支护的逆作法施工。严禁无序大开挖、大爆破作业，以确保坡顶建（构）筑物的安全。逆作法施工要求由上往下施工，开挖一段立即支护一段，严禁全面开挖再支护的施工方式。（17）依据重庆市住房和城乡建设委员会关于主城区城市建筑垃圾再生产品推广应用试点工作的指导意见渝建【2019】434号，本项目建筑垃圾再生产品替代用量应大于30%。（18）根据建筑工地排水控制技术标准要求，本项目施工期间建筑工地的排水应遵循分类收集、分类处理、分质排放、节水优先的原则。解决；施工前建设单位应组织政府相关职能部门召开建设协调会，综合协调建设时序、交通组织、管线迁改、文明施工等问题：施工单位在施工前，应采用坑探或触探等各种简明勘察方法查明沟槽内及沟槽周边的各类建（构）筑物及各类地下设施，包括各类市政管线的分布和现状，并对现有的各类管线应进行针对性地保护及迁改：在进行工程施工时，可能会影响现有的排水系统，施工时应做好施工组织设计以及施工导流，局部应采取设置临时排水管、临时排水沟（渠等措施，以满足周边地块近期排水排渍需求。11.其它施工注意事项（I）图中标注的雨、污水管线长度均为理论平面长度，施工时应以实测为准。（2）沟槽开挖边坡放坡坡率应根据地质实际情况按照本工程大样图取值。边坡坡度可参照地勘报告，且应符合上述GB50268-2008规范的规定。（3）若无特别注明，管道及构筑物基础的承载力应不小于200KPa,若不能满足要求，则应对地基进行处理。（4）浆砌条石排水构筑物及沟道其迎水面应扁光，混凝土及钢筋混凝土构筑物必须浇筑密实，不得出现蜂窝、麻面。（5）施工前应校测已建各种管道的断面、高程和位置，确保满足接入条件后方可施工。若开挖中发现图中未示意的排水管道，应通知业主和监理，并联系设计人员共同研究解决。（6）管内底标高是排水管道施工的主要依据，检查井面标高应根据实际路面标高合理调整，保持与完成后路面齐平。当井面实际标高与设计标高有较大出入时，应及时通知设计人员进行复核。（7）预留支管应尽量设预留检查井。当无条件设置预留检查井时，预留管管端应采用砖块封堵，并作好隐蔽记录，以利起用。（8）沟槽回填应在水泥砂浆和混凝土强度达到设计强度的80%后进行，并要求对称进行，其密实度与路基要求一致。回填材料和回填方式应符合上述GB50268-2008规范和CJJI43-2010规程的要求。（9）排水管道施工过程中需与其它综合管线施工密切配合，确保所有管线平面和竖向布置合理。（IO）污水管道应根据GB50268-2008规范按无压管道进行严密性试验，排水管的密闭性检验
