污水处理水池环氧防腐工程方案.docx

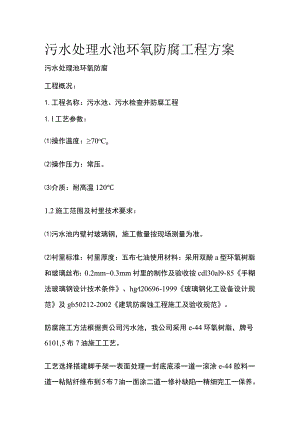

污水处理水池环氧防腐工程方案污水处理池环氧防腐工程概况：1.工程名称：污水池、污水检查井防腐工程1.l工艺参数：操作温度：70oCo操作压力：常压。介质：耐高温1201.2施工范围及衬里技术要求：污水池内壁衬玻璃钢，施工数量按现场测量为准。衬里标准：衬里厚度：五布七油使用材料：采用双酚a型环氧树脂和玻璃丝布：0.2mm0.3mm衬里的制作及验收按cdl30al9-85手糊法玻璃钢设计技术条件、hgt20696-1999玻璃钢化工设备设计规范及gb50212-2002建筑防腐蚀工程施工及验收规范。防腐施工方法根据贵公司污水池，我公司采用e-44环氧树脂，牌号6101,5布7油施工工艺。工艺选择搭建脚手架一表面处理一封底底漆一道一滚涂e-44胶料一道一粘贴纤维布到5布7油一面涂二道一修补缺陷一精细完工一保养。对污水池的要求：污水池内壁表面要求平整，无矿粒及松动物、无油污及粘附着的杂物等。(1)表面采用机械结合人工将表面的灰尘、浮涂、边角毛刺进行清除。(2)表面清理包括：除尘、除油及化学转变等。(3)除尘：主要是将表面的边角灰尘等进行必要的处理，使用的工具分手工和机械两种。标准根据腐蚀程度及甲方要求施工。(4)除油：是指清除污水池表面上的油脂及有机物污染等，通常是以溶解，皂化或乳化的作用，把表面的油污去掉。涂层质量标准：表面质量：所涂刷的每道涂层应均匀平整、色泽一致，无明显的疏松、皱皮、流坠、针孔和气泡等；不得有漏涂和涂层脱皮现象。涂层厚度：涂装遍数和各涂层厚度均应符合所指定涂料的技术要求。每遍干漆膜厚度的允许偏差为-5微米，涂层干漆膜总厚度允许偏差为-25微米。（3）漆的品种、层数、颜色、标记、厚度应符合设计文件中的有关要求。附着力：按照gb9286-88色漆和清漆、漆膜的划格试验或gbl720-88漆膜附着力测定法进行涂层附着力测试。质量薄弱环节及控制措施：1、底漆在表面预处理完成合格后，尽快进行涂装施工。2、刷涂底漆：待表面处理验收合格后，应在八小时之内刷涂底漆，以防重新被污染，对死角处，凹凸部位用毛刷，刷涂严实。3、刷涂面漆：玻璃钢贴衬层验收合格后，方可进行下道工序施工，直达到设计要求厚度。4、施工技术要求：要求涂层表面，刷涂均匀一致，无流淌、流挂、漏涂等现象存在，整体外观光滑靓丽。5、涂装前，表面处理后应无灰尘、油污、浮土等。特别注意交叉及阴角处。应先补刷与玻璃钢层一致的配套底漆，涂刷厚度与层数应符合设计要求，干燥固化后统一涂刷面层涂料。6、摊油后应一刷挨一刷地用油刷顶部轻轻地将漆料上下理顺，走刷要平稳，用力要均匀，水平面应顺光线照射的方向涂刷。为避免接痕，刷涂的各片段在相互连接时应经常移动位置，不要总在一个部位相接。7、多层贴衬时，必须上层干燥后再贴衬下层玻璃钢，层间应结合紧密、无分层现象。8、涂刷时，首先对边角、棱角处、夹缝处进行预涂，必要时采用长杆毛笔进行点涂，以保证漆膜厚薄均匀无漏涂。9、技术要求：对于死角部位，要用毛刷进行点涂，不允许有漏涂、漏刷、流淌、流挂等不良现象存在，要达到外观颜色均匀一致、光滑靓丽。养护：自然养护7-10日，即可交付使用。
