    电气备件高频电源柜备件采购技术规范.docx

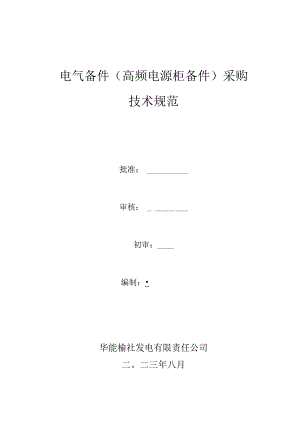

    电气备件(高频电源柜备件)采购技术规范批准:审核:初审:_编制:华能榆社发电有限责任公司二。二三年八月高频电源柜备件采购技术规范1.总则1 .1本技术规范书适用于华能榆社发电有限责任公司高频电源柜备件采购的技术和有关方面的要求,它包括设备的制造、零部件选型、功能设计、结构、性能、试验及验收等方面的技术要求和相关要求。1.2 供货方提供的设备必须是全新的、完整的、成套的、符合现场实际安装要求的。供货方须提供设备合格证明。1.3 供货方提供的设备在技术上应是先进的、操作方便、质量可靠的;不允许提供试验设备或试制设备,供货方所提供的设备应具有良好的使用业绩。供货方所提供的设备应是低维护,对人身安全应该有绝对的保证措施。1.4 购货方在本规范书中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,未对一切技术细则作出规定,也未充分引述有关标准和规范的条文,供货方应提供符合本技术规范和工业标准的,经过国家技术鉴定并符合购货方需要的优质设备。1.5 本技术规范所使用的标准如遇与供货方所执行的标准不一致时,按较高标准执行。对国家有关安全、环保等强制性标准,必须满足其要求。1.6 如果供货方没有以书面形式对本规范书的条款提出异议,则意味着供货方提供的设备完全满足本规范书的要求。1.7 供货方须执行现行国家标准和行业标准。1.8 本技术规范书未尽事宜,由双方协商确定。2 .采购内容序号设备名称规格型号单位数量1电容TC551.2F1500VAC个42电流互感器HF-SAM1220VA个13手操器HF-SCQ-CS200台14电动执行装置IQT125套13 .技术要求3. 1高频电源柜专用电容1)型号:TC55;2)电容量:1.2F;3)额定工作电压:1500VAC;4)外观尺寸:100mm*5Omm*7Imn1;5)安装孔距:两孔、孔距115mm3.2 高频电源柜电流互感器1)电流互感器型号:HF-SAM12;2)电流互感器容量:20VA3)电流互感器变比:300/5A4)电流互感器准确级:0.5级3.3 高频电源柜手操器1)产品型号:HF-SCQ-CS300;2)生产厂家:南京国电环保科技有限公司3)产品用途:主要用于HFOl型、HF02(D)型、HF03(D)型、分体脉冲电源、一体脉冲电源等各类除尘器用高压电源设备的现场单机调试。4)工作温度:-2065;5)存储温度:-40C"85C;5)工作湿度:5%95%(无凝露);3.4 电动执行装置1)型号:IQT1252)额定工作电压:380V±10%50Hz±l%3)工作温度:-2065工作湿度:5%85%(无凝露)4)行程:角行程090°5)防护等级:IP676)电流输出:420mA7)基本误差:1%应遵循的标准1、GB50227-2008并联电容器装置设计规范2、DI7T250-2012并联补偿电容器保护装置通用技术条件3、DL/T604-2009高压并联电容器装置使用技术条件4、Q/GDW1572-2014计量用低压电流互感器技术规范5、DL/T620-1997交流电气装置的过电压保护和绝缘配合6、IEC60044-6电流互感器设计及选型规范7、GB/T24926电动执行器8、GB50169-2006电气设备安装标准规范9、GB50052-2009电气设计标准规范10、 GB/T12222-2023多回转阀门驱动装置的连接11、 质量保证和管理11.1 货方应保证设备是全新的、未使用过的,是用一流的工艺和最佳材料制造而成的,并完全符合规范规定的质量、规格和性能的要求。供货方应保证所提供的设备经正确安装、正常运转和保养在其使用寿命期内应具有满意的性能。在质保期内,由于供货方设计、材料或工艺的原因所造成的缺陷或故障,在合理的期限内供货方应免费负责修理或更换有缺陷的零部件或整机。11.2 货时间如有延误,供货方应及时将延误交货的原因、后果及采取的补救措施等向购货方说明,而且要得到购货方的同意。11.3 交货后一个月内购货方负责组织验收,验收按照技术规范要求进行。11.4 质量保证期内,供货方应在收到购货方通知后24小时内免费处理设备突发的故障,否则,购货方请第三方或自己维修所需全部费用由供货方全部承担。11.5 质量保证期内,由于供货方设备的质量问题而造成停运,供货方应负责尽快更换有缺陷或损坏的部件,并赔偿相应损失;同时,设备的质保期将延长,延长时间为设备重新投运后12个月。5. 6设备到达购货方现场时应包装完好,标志齐全。12、 供货要求12.1 一般要求12.1.1 货方保证提供的设备为全新的、先进的、成熟的、完整的和安全可靠的,且设备的技术经济性能符合要求。12.1.2 货方应提供详细的供货清单,清单中依次说明名称、规格、型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件,即使本规范书未列出和/或数目不足,供货方仍需在执行合同时补足,且不发生费用问题。6.1.5供货方提供的技术资料清单。6.1.6供货方应提供设备中的进口件清单。6. 1.7对需要外购的设备,配套厂家要经购货方认可。6.2供货方须提供的其它技术资料,包括以下但不限于:6. 2.1供货方提供的资料应使用国家法定单位制即国标单位制,语言为中文。7. 2.2资料的组织结构清晰、逻辑性强。资料内容要正确、准确、一致、清晰、完整、满足工程要求。8. 2.3供货方须提供与设备设计制造有关的资料、检验记录、试验报告及质量合格证等出厂报告。9. 2.4供货方须提供设备售后服务渠道的方式及承诺函。13、包装及运输10. 1包装7. 1.1设备的包装应遵循包装通用技术条件的标准。7.1.2设备包装箱应装箱发运,并应在箱中固定。包装箱应防雨、牢固。包装箱外表面应有不易擦掉的标志,其内容为:制造厂名称;设备名称、型号;装箱数量;装箱日期、地址等。7.2运输和贮存7.2.1设备在运输过程中应做好避免剧烈碰撞,挤压等措施。7.2.2供货方在交货验收签字前,因卸货等发生的不安全事故等责任由供货方负责。14、 售后服务14.1 保期为一年,自设备正式投入运行时算起。8. 2若购货方需要供货方对设备进行性能检验时,供货方应免费提供设备全面性能检验服务,并提供检验报告。9. 3质保期内设备若出现由于供货方设计制造引起的质量故障,供货方应在24小时内赶到现场,无偿进行维修,若故障严重造成设备不能维修的,供货方应及时更换新设备,并且所有的费用供货方自理。10. 4供货方应在投标书中作出设备质保期和保修期限的承诺。15、 工期要求供货工期:签定合同后20天内设备到达购货方指定地点。
