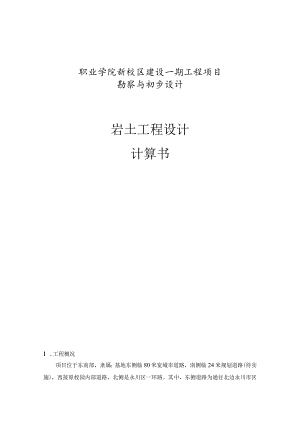

职业学院新校区建设一期工程项目勘察与初步设计--岩土工程设计计算书.docx

职业学院新校区建设一期工程项目勘察与初步设计岩土工程设计计算书1 .工程概况项目位于东南部，隶属；基地东侧临80米宽城市道路，南侧临24米规划道路(待实施)，西接原校园内部道路，北侧是永川区一环路。其中，东侧道路为通往北边永川市区的昌龙大道，已具备通行能力。本次初步设计仅包含一期内容，功能包含：2#楼智慧建造学院，建筑面积9376.76m2；3#楼智能制造学院，建筑面积15332.57肝(含地下设备房479.37肝)；9#楼图文信息科技中心，建筑面积56101.99(含地下车库9224.51m2)；12#楼龙翔园学生宿舍，建筑面积21039.38肝(含地下设备房395.8311f)；14#楼学生食堂与学生宿舍，建筑面积11364.23肝；17#楼单身教师宿舍，建筑面积4630.88m2；28#门卫,建筑面积148.24f°2 .设计依据混凝土结构通用规范(GB55008-2021)工程结构通用规范(GB55001-2021)建筑与市政地基基础通用规范(GB55003-2021)建筑与市政工程抗震通用规范(GB55002-2021)砌体结构通用规范(GB55007-2021)建筑与市政工程防水通用规范(GB55030-2022)建筑结构可靠性设计统一标准GB50068-2018建筑工程抗震设防分类标准GB50223-2008建筑结构荷载规范GB50009-2012建筑抗震设计规范GB50011-2010(2016年版)混凝土结构设计规范GB50010-2010(2015年版)建筑地基基础设计规范GB50007-2011建筑桩基技术规范JGJ94-2008建筑边坡工程技术规范GB50330-2013建筑基坑支护技术规程JGJ120-2012地下工程防水技术规范GB50108-2008建筑地基基础设计规范DBJ50-047-2016建筑桩基础设计与施工验收规范DBJ50-200-2014重庆市建设领域禁止、限制使用落后技术通告（2019年版）重庆市房屋建筑和市政基础设施施工质量常见问题防治要点（2021年版）山地建筑结构设计标准JGJ/T472-2020重庆市城乡建设委员会渝建发（2010）166号文件其他遵循的国家、地方规范和规程。重庆城市职业学院新校区一期工程项目岩土初步勘察报告，二O二三年二月。（2）与建设方签订的设计合同。（3）经批准的上一阶段设计文件和由总图、建筑、给排水、电气和暖通等各专业提供的设计资料。3 .设计标准（1）边坡安全等级：一级，结构重要性系数丫0二1.1；（2）设计工作年限：50年；（3）根据建筑抗震设计规范（GB50011-2010）附录A,场地设计地震分组为第一组，抗震设防烈度为6度，设计基本地震加速度值为0.05g。4 .工程地质情况及参数4.1 地质构造场地区域地质构造属工程场地位于东山背斜东翼，根据场地附近基岩测得岩层产状110。Z18o,岩层层面较平整，局部充填粘性土，结合差，属硬性结构面，岩层呈单斜产出。区域构造裂隙调查如下：I组裂隙倾向30°60°,倾角70-80°,间距l2.0m,裂隙面粗糙较平整，闭合状延伸大于4.0m,不充水，结合程度差，压扭性裂隙，属硬性结构面，控制性结构面45°Z70oO11组裂隙倾向220230°,倾角6575°,间距0.52.0m,裂面较平整，微张，粘性土充填，结合度很差，延伸大于2.040m,压扭性裂隙，软弱结构面，控制性结构225°Z65oO从地表调查和钻探揭露可知基岩层间裂隙较发育，裂隙面平直，结合差，属硬性结构面。按岩土工程勘察规范(GB50021-2001)附录A表A.0.4判定砂岩、泥岩岩体属块状结构。据钻孔揭露的基岩中风化层岩芯特征，结合场区出露的基岩中风化层岩性特征分析判定，场区内基岩裂隙不发育。通过前人资料显示和本次实地踏勘证实,场地内无断裂构造存在。据中国地震动参数区划图(GB18306-2015),区域内地震动峰值加速度为0.05g,反应谱特征周期0.35So据建筑抗震设计规范(GB50011-2010)2016年版附录A的规定，区内抗震基本烈度为6度，属抗震分幺|-幺0*/*/*/*/*,*/*/*/*/*,>-/4.2 地层结构及岩土工程特征根据地表工程地质测绘及钻探揭露成果表明，场地内土层主要为第四系素填土、粉质粘土和淤泥质粉质粘土，下伏基岩主要为侏罗系中统沙溪庙组(J2s)泥岩、砂岩和泥质砂岩，各岩层交错互层。现将地层岩性特征及分布规律自上而下(由新到老)分述如下：1 素填土(Q4ml)：素填土:杂色。由砂岩和泥岩碎石、粘性土和少量碎块、碎砖块、灰渣等建筑垃圾组成，厚度约15m。硬质物粒径为10220mm,最大可达400mm,含量约占总质量的3050%,硬质物均匀性差，结构松散，稍湿。填龄约5年以上，由机械抛填形成，该层分布于整个场地场地的东侧沿已有道路分布，为市政道路修建时回填形成，也分布于场地南侧为施工工地施工时回填形成，填土最大深度可达17.70m(ZCl5位于龙翔园学生宿舍范围)。2 粉质粘土(Q4el+dl)：粉质粘土：黄褐-紫红色，由粉粒、粘粒、砂粒等组成，韧性及干强度中等，无摇震反应，光泽度一般，呈现软塑状可塑状。钻探揭露厚度为0.504.0m,最大厚度可达7.80m(ZC29),该层主要分布于原始斜坡及场地中部平缓区域范围。3 淤泥质粉质粘土(Q4el+dl)：淤泥质粉质粘土：主要分布于场地鱼塘范围内，场地范围内共计大小9个鱼塘，分布于场地中部，该层土体由粉粒、粘粒、砂粒等组成，强度差，呈现流塑软塑状，局部夹淤泥，该层深度约LO5.0m,局部可达6.0m,为场地范围内软弱土，工程性质极差。4侏罗系中统沙溪庙组基岩（J2s）1）泥岩（MS）：红褐色紫红色，主要由粘土矿物组成，泥质结构，厚巨厚层状构造。强风化岩石破碎，强度低。中等风化岩石完整，岩芯呈短长柱状，节长345cm,局部岩芯破碎，锤击声哑，强度中等。该层在整个场地均有分布，与砂岩交错互层。2）砂岩（Ss）：青灰色灰白色。主要由长石、石英、云母等矿物组成，细中粒结构，厚巨厚层状构造，泥质胶结，强风化带岩石破碎，岩芯呈碎块状，强度低；中等风化岩石完整性好，岩芯呈短长柱状，强度高，质硬。该层在整个场地均有分布，与泥岩交错互层。3）砂质泥岩（Sm）：青灰色灰白色。主要由长石、石英、云母等矿物组成，细中粒结构，厚巨厚层状构造，泥质胶结，强风化带岩石破碎，岩芯呈碎块状，强度低；中等风化岩石完整性好，岩芯呈短长柱状，强度高，质硬。该层在整个场地均有分布，与泥岩交错互层。根据钻探揭露泥岩、砂岩强风化厚度约1.50-4.0mo建筑区场地内基岩面整体起伏较小，坡度为015°,局部达到35°。4.3水文地质条件拟建场地地层结构由人工填土、粉质粘土、下伏粉砂岩、砂岩、泥岩组成。人工填土松散稍密，属透（含）水层；泥岩、粉质粘土为粘土岩属相对隔水层；砂岩岩体较完整，裂隙较发育，属相对含水层。场地周围无地表水体。大气降水后多形成地表径流沿场地的地形流向低洼地区，场地其它区域地表水主要通过填土内空隙下渗，局部坑洼地段雨季存在汇水。勘察期间对钻孔进行简易提水试验，提出施工循环水，24小时观测孔内水位恢复情况，发现钻孔内无稳定地下水水位，说明勘察期间钻探深度范围内地下水较为贫乏，季节性变化较大。基础开挖施工时，应考虑相应的排水措施，抽排渗入坑孔内的地表水，同时建议隔断场地内地下水补给通道。由于原始地貌的关系，场地回填面积大，回填深度较深，在场地存在原始地貌的低洼区，流水可能沿原始缓槽地面汇聚，形成靠近原始地面的临时性地下水汇聚。施工时应注意避免流水在场地随意流动，做好相应截排水措施，在基岩面较低位置注意观测和预防，避免对施工和运营造成不利影响。位于场地靠近三星湖去，且单身教师宿舍临近湖侧，设计整平标高为341.0Om,地下室整平标高为335.90m,湖水正常水位标高为333.21m,洪水位标高为334.50m,对附近钻孔ZC5(土体厚度0.50m,下伏为强风化破碎泥岩、砂岩)进行抽水试验。抽水试验：本次为简易抽水试验，试验钻孔孔径IIOmm,1次降深，当水位降至某一深度后稳定不少于8小时，测得稳定流量；总体而言,整个场地在勘察期间钻探深度范围地下水相对贫乏(雨季则较丰富)，水文地质条件简单。地下水主要是素填土及基岩裂隙范围内上层滞水形式存在。岩土体物理力学参数的推荐值表(初勘取值)岩土名称重度(KNms)天然抗剪饱和抗剪变形模量(MPa)弹性模量(MPa)泊松比抗拉强度(MPa)岩石单轴抗压强度标准值(MPa)承载力特征假(KPa)岩土与锚固体极限粘结强度标准值(KPa)基底摩擦系数天然饱和内聚力(MPa)内摩擦角(°)内聚力(KPa)内摩擦角(°)天然饱和填土19.0*19.55*30*326*/20/强风化泥1.U25.10*/I/300*/0.35*强风化砂法P24.50*350*/0.40*强风化砂UU23.6/400*/0.40*中风化泥UJ25.1025.600.43831.60/6989940.310.108.415.772094.53000.40*中风化砂任B25.4025.600.6532.50106811980.280.2514.5110.023637.26000.15*中风化砂Uj24.7021.902.0133.45/204525170.230.3223.9017.656406.912000.50«裂隙结构/50*18*/层面结构而/50*18*/取值说明：(1)力口*者为经验值；(2)表中内摩擦角折减系数为0.90；内聚力折减系数取0.3；抗拉强度折减系数取0.40,变形、弹性模量折减系数为0.80。(3)按工程地质勘察规范(DBJ50/T-043-2016)10.3.6条，永久性边坡岩体，抗剪强度标准值和抗拉强度标准值乘以0.90的时间效应系数。(4)在此提供压实填土(压实系数不小于0.93)参数经验值，其地基承载力特征值，建议根据现场原位测试结果确定；对于以后场平填土应分层压实或进行强夯处理，避免不均匀沉降影响地坪使用，压实系数不小于0.93；提供填土抗剪强度参数为综合内摩擦角经验值，其余参数建议实测，填土负摩阻力系数取0.20,桩侧阻力值请校核取IOkPa。(5)基底摩擦系数按建筑边坡工程技术规范(GB50330-2013)中表11.2.3确定。(6)结构面抗剪强度按工程地质勘察规范(DBJ50/T-043-2016)中表G.0.1,并结合本场地基岩条件确定。4.4环境边坡稳定性分析与评价场地按设计高程整平后，17#单身教师宿舍北侧将形成高约1013m的挖方岩质边坡；智能制造学院B栋西北侧将形成高约610m的挖方岩质边坡；图文信息科技中心西南侧将形成高约525m的挖方岩质边坡；学生食堂西侧将形成高约517m的岩土质混合边坡。17#单身教师宿舍和图文信息科技中心均有地下室，地下室为-1F,层高约5.10m。环境边坡安全等级为一级二级和；基坑边坡根据规范安全等级均为二级。1.l7#单身教师宿舍北侧环境边坡(参考剖面：2、3)根据设计意图，结合勘察资料，场地整平过程中，场地东侧沿拟建道路红线处将形成挖方岩质边坡，坡向214。，边坡长约75m,边坡高约IOT3m,边坡安全等级二级，边坡为砂岩、泥岩岩质边坡。L 边坡：214° N9Q°2.裂除面LXI产状：45° 40°3,裂隙面LX2产状：2250 /55°4.岩层产状：110° 418°Sl结构面赤平极射投影图根据极射赤平投影图：岩层倾向与边坡产状大角度相交，岩层倾角较缓，边坡属于切向坡，对边坡稳定性影响小。II组裂隙与边坡呈小角度相交，边坡可能岩裂隙口滑塌，边坡稳定性由裂隙II强度控制。根据建筑边坡工程技术规范（GB50330-2013）表4.1.4岩质边坡岩体类型划分：边坡安全的等级为二级，岩体类别取III类，边坡岩体等效内摩擦角取52°（泥岩边坡），边坡破裂角为57。由于边坡后侧为大斜坡区域，故不放坡空间。该段边坡建议采用锚杆挡墙进行支护，若不采用支护则建议按裂隙II进行放坡后做坡面防护工作即可。根据设计意图，结合勘察资料，场地东南侧拟建道路红线处将形成土质环境边坡，坡向158°,边坡长约67m,边坡高度约6Tom,为岩土质混合边坡。边坡岩土界面较缓不存在整体滑动可能，下伏基岩为强中风化基岩，边坡安全等级为二级。1 边坡：158。ZW02,裂颠m产状：45 Z70o3.裂除面LX2产状：225。255"4.岩层产状：110。Z18o图2结构神评极射投影图根据极射赤平投影图：岩层倾向与边坡产状大角度相交，岩层倾角较缓，边坡属于切向坡，对边坡稳定性影响小。I组裂隙、组裂隙与边坡坡向大角度相交，对边坡稳定性影响小，同时裂隙与边坡不存在不利结构面组合。边坡稳定性由岩体强度控制，根据建筑边坡工程技术规范(GB50330-2013)表4.L4岩质边坡岩体类型划分:边坡安全的等级为二级，岩体类别取In类，边坡岩体等效内摩擦角取52°(泥岩边坡)，边坡破裂角为57oo由于边坡后侧为大斜坡区域，故可进行放坡处理。若放坡建议按1:0.50放坡即可，若不放坡建议采用锚杆挡墙进行支护。3图文信息科技中心西南侧环境边坡(参考剖面：28、29、30)根据设计意图，结合勘察资料，场地整平过程中，图文信息科技中心西南侧将形成高约525m的挖方岩质边坡，边坡长度约180m,高度约5-25.00m,边坡坡向60。，边坡安全等级一级二级。边坡上覆土体较薄，土体厚度仅0.502.0m,岩土界面较缓不存在整体滑动可能。对下伏岩体结合赤平投影图分析如下：L 边坡：60° Z902裂隙而LXI产肥45° 270。3.裂隙前X2产状：225。N55。4岩层产状；110° Z18o图3结构面赤平极射投影图根据极射赤平投影图：岩层倾向与边坡产状大角度相交，岩层倾角较缓，边坡属于切向坡，对边坡稳定性影响小。I组裂隙与边坡呈小角度相交，边坡可能岩裂隙I滑塌，边坡稳定性由裂隙I强度控制。根据建筑边坡工程技术规范(GB50330-2013)表4.1.4岩质边坡岩体类型划分：边坡安全的等级为二级，岩体类别取In类，边坡岩体等效内摩擦角取52°（泥岩边坡），边坡破裂角为57。由于边坡后侧为大斜坡区域，故不放坡空间。该段边坡建议采用锚杆挡墙进行支护，若不采用支护则建议按裂隙I进行放坡后做坡面防护工作即可。4学生食堂西侧环境边坡（参考剖面：35、36、37）根据设计意图，结合勘察资料，场地整平过程中，学生食堂西侧边线将517m的岩土质混合边坡，边坡长度约160m,边坡高度约5-17.0m,边坡坡向55。，边坡安全等级二级。边坡岩土界面较缓不存在整体滑动可能，但由于填土力学性质较差，边坡直立易沿内部产生圆弧滑动，直立填方边坡不稳,建议对填土范围进行放坡处理或结合下部岩体支护结构进行整体支护。下伏基岩为泥岩、砂质泥岩和砂岩，结合赤平投影图分析如下：L 边坡；54q /90。2.裂慎面R产状:45' Zr3,裂隙面眦状：2250 /55°4岩层产状Ur 418'图4 融面赤平嬲投影图根据极射赤平投影图：岩层倾向与边坡产状大角度相交，岩层倾角较缓，边坡属于切向坡，对边坡稳定性影响小。I组裂隙与边坡呈小角度相交，边坡可能岩裂隙I滑塌，边坡稳定性由裂隙I强度控制。根据建筑边坡工程技术规范（GB50330-2013）表4.1.4岩质边坡岩体类型划分：边坡安全的等级为二级，岩体类别取In类，边坡岩体等效内摩擦角取52°（泥岩边坡），边坡破裂角为57。由于边坡后侧为大斜坡区域，故不放坡空间。该段边坡建议采用锚杆挡墙进行支护，若不采用支护则建议按裂隙I进行放坡后做坡面防护工作即可。5拟建挡墙段工程地质评价根据设计意图，结合勘察资料，场地由3处属于设计拟建挡墙段，第1段位于17#单身教师宿舍范围内，该段挡墙支护士体厚度约36m,挡墙基底多为粉质粘土（厚度较薄约0.50m）,下伏为强风化基岩。建议挡墙以强风化基岩为持力层，承载力特征为300kPa,基底摩擦系数取0.40m。第2段（31剖面处）位于智慧建造学院西南角，该段挡墙支护士体厚度约36m,挡墙基底多为粉质粘土（厚度较薄约000050m）,下伏为强风化基岩。建议挡墙以强风化基岩为持力层，承载力特征为300kPa,基底摩擦系数取0.40m。第3段挡墙位于图文信息科技中心南侧，该段挡墙支护士体厚度约36m,挡墙基底多为粉质粘土（厚度较薄约0.00050m）、素填土（局部段较厚约llL40m）,下伏为强风化基岩。建议挡墙以强风化基岩或换填碎石层为持力层，承载力特征为300kPa,基底摩擦系数取0.40m。换填碎石层承载力特征值以现场检查为准，摩擦系数取0.30。4.5基坑边坡稳定性分析与评价场地按设计高程整平后，将在场地内地下室四周形成基坑边坡，具体编号情况见图（基坑编号），主要分布于图文信息科技中心和17#单身教师宿舍范围，基坑深度为5.IOm,均为TF层地下室。由于基坑高度较低，且均为砂岩、泥岩和砂质泥岩互层的岩质边坡，根据极射赤平投影图，岩层倾向与边坡产状大角度相交，边坡属于切向坡，对边坡稳定性影响小。H组裂隙与边坡坡向大角度相交,对边坡稳定性影响小。I组裂隙与边坡小角度相交，边坡可能沿裂隙I滑塌，破坏模式为沿外倾裂隙面滑动。边坡稳定性由裂隙LXl强度控制,根据建筑边坡工程技术规范（GB50330-2013）表4.1.4岩质边坡岩体类型划分：边坡安全的等级为二级，岩体类别取口类，边坡岩体等效内摩擦角取58°,边坡破裂角为62。该段基坑边坡存在放坡空间，基坑开挖的临时边坡放坡坡率建议按土层（含强分化层）1：1.25、中等风化岩层1:0.75或缓于55°放坡处理，永久基坑边坡采用加强地下室侧墙兼作剪力墙对该段边坡支挡。5.基坑支护设计简介由于本工程环境边坡范围较大，情况各不相同，导致支护方案均有差异。以下分段说明:5.1 食堂北侧边坡（AB段）该段边坡处于建设场地西北侧段,边坡长约85m,坡顶标高365.4360.3m,坡底标高354.3m,采用重力式挡墙支护。5.2 9#楼西侧边坡（CD段）该段边坡处于9#楼西侧段,边坡长约85m,坡顶标高369.0m,坡底标高350.0m,根据设计方案场平后，该侧边坡主要为挖方边坡，放坡处理，最大边坡高度约29.9r11o5.3 3#楼西侧边坡（EF段）该段边坡处于3#楼西侧,边坡长约66m,坡顶标高341.7344.7m,坡底标高333.6m,根据设计方案场平后，该侧边坡主要为填方边坡，最大填方高度约13.6m0根据以上分析,确定支挡方案如下:填方后边坡自身验算稳定的（剖面4-4）,坡面按1：2.0放坡处理，坡脚标高为现状标高，坡顶标高为341.7344.7,最大高差约13.6m,每级高度8.0m并设2.0m宽马道。5.417#楼西侧边坡（GH段）该段边坡处于17#楼西侧,边坡长约50m,坡顶标高339.7m,坡底标高约333.3m,根据以上分析，确定支挡方案为：放坡+重力式挡墙，地基换填处理（剖面l-l2-2）。5.5其余边坡其余边坡均采用放坡处理,坡面按1：2.0放坡处理,放坡高度每隔8.0m设置2.0m宽马道。边趟住边婢号I边”大版（m）|他败全等缴i用上AB济85gj29.9144牌而梅TE-F66±MtIIMiit动TFGII50瓶而秘T其余献I2-8IIf醵初动I6,基坑支护设计计算内容计算项目：5-5剖面土坡稳定计算原始条件:分析方法=KT法滑动体重度=19.000(kNm3)滑动体饱和重度=19.500(kNm3)安全系数=1.300不考虑动水压力和浮托力不考虑承压水的浮托力不考虑坡面外的静水压力的作用考虑地震力,地震烈度为6度地震力计算综合系数=0.250地震力计算重要性系数=1.000地震力计算水平地震系数Kh=0.050坡面线段数：2,起始点标高3.600(m)段号投影DX(In)投影Dy(In)附加力数129.50011.7000210.0003.4700水面线段数：1,起始点标高0.000(m)段号投影DX(In)投影Dy(In)10.0000.000滑动面线段数：3,起始点标高0.000(m)段号投影DX(m)投影Dy(m)粘聚力(kPa)摩擦角(度)19.7004.00015.8009.800219.70010.50015.8009.800310.0003.40015.8009.800计算目标：按指定滑面计算推力第1块滑体上块传递推力=0.000(kN)推力角度=0.000(度)剩余下滑力传递系数=1.002本块滑面粘聚力=15.800(kPa)滑面摩擦角=9.800(度)本块总面积=8.003(m2)浸水部分面积=0.000(m2)本块总重=152.052(kN)浸水部分重=0.000(kN)本块总附加力Px=0.000(kN)Py=0.000(kN)本块地震力=1.901(kN)有效的滑动面长度=10.562(m)下滑力=66.101(kN)滑床反力R=143.959(kN)滑面抗滑力=24.866(kN)粘聚力抗滑力=166.883(kN)本块剩余下滑力=-125.648(kN)本块下滑力角度=18.778(度)第2块滑体上块传递推力=0.000(kN)推力角度=18.778(度)剩余下滑力传递系数=1.015本块滑面粘聚力=15.800(kPa)滑面摩擦角=9.800(度)本块总面积=41.443(m2)浸水部分面积=0.000(m2)本块总重=787.426(kN)浸水部分重=0.000(kN)本块总附加力Px=0.000(kN)Py=0.000(kN)本块地震力=9.843(kN)有效的滑动面长度=22.324(m)下滑力=494.277(kN)滑床反力R=694.885(kN)滑面抗滑力=120.027(kN)粘聚力抗滑力=352.712(kN)本块剩余下滑力=21.538(kN)本块下滑力角度=28.057(度)第3块滑体上块传递推力=21.538(kN)推力角度=28.057(度)剩余下滑力传递系数=0.978本块滑面粘聚力=15.800(kPa)滑面摩擦角=9.800(度)本块总面积=34.179(m2)浸水部分面积=0.000(m2)本块总重=649.392(kN)浸水部分重=0.000(kN)本块总附加力Px=0.000(kN)Py=0.000(kN)本块地震力=8.117(kN)有效的滑动面长度=10.492(m)下滑力=353.823(kN)滑床反力R=602.470(kN)滑面抗滑力=104.065(kN)粘聚力抗滑力=165.780(kN)本块剩余下滑力=83.979(kN)本块下滑力角度=22.410(度)滑坡剩余下滑力计算2计算项目：强风化与中风化界面原始条件:分析方法=KT法滑动体重度=19.000(kNm3)滑动体饱和重度=19.500(kNm3)安全系数=1.300不考虑动水压力和浮托力不考虑承压水的浮托力不考虑坡面外的静水压力的作用考虑地震力,地震烈度为6度地震力计算综合系数=0.250地震力计算重要性系数=1.000地震力计算水平地震系数Kh=0.050坡面线段数：2,起始点标高5.700(m)段号投影DXGn)投影Dy(In)附加力数129.50011.7000210.0003.4700水面线段数：1,起始点标高0.000(m)段号投影Dx(m)投影Dy(In)10.0000.000滑动面线段数：3,起始点标高0.000(m)段号投影DxGn)投影Dy(In)粘聚力(kPa)摩擦角(度)19.7003.2003.00035.000220.10011.2003.00035.0009. 7003. 5003. 00035. 000计算目标：按指定滑面计算推力第1块滑体上块传递推力=0.000(kN)推力角度=0.000(度)剩余下滑力传递系数=1.178本块滑面粘聚力=3.000(kPa)滑面摩擦角=35.000(度)本块总面积=29.459(m2)浸水部分面积=0.000(m2)本块总重=559.728(kN)浸水部分重=0.000(kN)本块总附加力Px=0.000(kN)Py=0.000(kN)本块地震力=6.997(kN)有效的滑动面长度=10.312(m)下滑力=256.063(kN)滑床反力R=526.503(kN)滑面抗滑力=368.661(kN)粘聚力抗滑力=30.936(kN)本块剩余下滑力=-143.534(kN)本块下滑力角度=19.841(度)第2块滑体上块传递推力=0.000(kN)推力角度=19.841(度)剩余下滑力传递系数=1.100本块滑面粘聚力=3.000(kPa)滑面摩擦角=35.000(度)本块总面积=95.132(m2)浸水部分面积=0.000(m2)本块总重=1807.510(kN)浸水部分重=0.000(kN)本块总附加力Px=0.000(kN)Py=0.000(kN)本块地震力=22.594(kN)有效的滑动面长度=23.010(m)下滑力=1173.118(kN)滑床反力R=1578.935(kN)滑面抗滑力=1105.582(kN)粘聚力抗滑力=69.029(kN)本块剩余下滑力=-1.494(kN)本块下滑力角度=29.127(度)第3块滑体上块传递推力=0.000(kN)推力角度=29.127(度)剩余下滑力传递系数=0.850本块滑面粘聚力=3.000(kPa)滑面摩擦角=35.000(度)本块总面积=58.429(m2)浸水部分面积=0.000(m2)本块总重=1110.142(kN)浸水部分重=0.000(kN)本块总附加力Px=0.000(kN)Py=0.000(kN)本块地震力=13.877(kN)有效的滑动面长度=10.214(m)下滑力=470.174(kN)滑床反力R=1054.255(kN)滑面抗滑力=738.197(kN)粘聚力抗滑力=30.643(kN)本块剩余下滑力=-298.666(kN)本块下滑力角度=18.258(度)5-5剖面滑坡剩余下滑力计算计算项目：344.9标高剪出口原始条件:*分析方法=R/K法滑动体重度=24.500(kNm3)滑动体饱和重度=24.500(kNm3)安全系数=1.350不考虑动水压力和浮托力不考虑承压水的浮托力不考虑坡面外的静水压力的作用不考虑地震力坡面线段数：3,起始点标高0.000(m)段号投影DXGn)投影Dy(In)附加力数137.10024.90002 25.3002.10003 10.100-1.7000水面线段数：1,起始点标高-50.000(m)段号投影DX(In)投影Dy(In)15.0002.000滑动面线段数：1,起始点标高0.000(m)段号投影DX(In)投影Dy(In)粘聚力(kPa)摩擦角(度)172.60025.30050.00018.000计算目标：按指定滑面计算推力第1块滑体上块传递推力=0.000(kN)推力角度=0.000(度)剩余下滑力传递系数=1.051滑面摩擦角=18. 000(度) 浸水部分面积=0. 000 (m2) 浸水部分重=0. 000 (kN) Py = 0. 000(kN)本块滑面粘聚力=50.000(kPa)本块总面积=466.685(m2)本块总重=11433.784(kN)本块总附加力Px=0.000(kN)有效的滑动面长度=76.882(m)下滑力=3762.578(kN)滑床反力R=10796.964(kN)滑面抗滑力=3508.146(kN)粘聚力抗滑力=3844.103(kN)本块剩余下滑力=-1683.532(kN)本块下滑力角度=19.213(度)5-5剖面滑坡剩余下滑力计算计算项目：滑坡推力计算352.9标高剪出口原始条件:分析方法=R/K法滑动体重度=24.500(kNm3)滑动体饱和重度=24.500(kNm3)安全系数=1.350不考虑动水压力和浮托力不考虑承压水的浮托力不考虑坡面外的静水压力的作用不考虑地震力坡面线段数：3,起始点标高0.000(m)段号投影DX(m)投影Dy(In)附加力数129.10016.9000217.1002.500038.250-0.3350水面线段数：1,起始点标高-50.000(m)段号投影DXGn)投影Dy(In)15.0002.000滑动面线段数：L起始点标高0000(m)段号投影Dx(m)投影Dy(m)粘聚力(kPa)摩擦角(度)154.50019.10050.00018.000计算目标：按指定滑面计算推力第1块滑体上块传递推力=0.000(kN)推力角度=0.000(度)剩余下滑力传递系数=1.051本块滑面粘聚力=50.000(kPa)滑面摩擦角=18.000(度)本块总面积=195.408(m2)浸水部分面积=0.000(m2)本块总重=4787.498(kN)浸水部分重=0.000(kN)本块总附加力Px=0.000(kN)Py=0.000(kN)有效的滑动面长度=57.650(m)下滑力=1583.398(kN)滑床反力R=4518.073(kN)滑面抗滑力=1468.011(kN)粘聚力抗滑力=2882.483(kN)本块剩余下滑力=-1639.190(kN)本块下滑力角度=19.313(度)5-5剖面滑坡剩余下滑力计算计算项目：滑坡推力计算360.9标高剪出口原始条件:分析方法=R/K法滑动体重度=24.500(kNm3)滑动体饱和重度=24.500(kNm3)安全系数=1.350不考虑动水压力和浮托力不考虑承压水的浮托力不考虑坡面外的静水压力的作用不考虑地震力坡面线段数：2,起始点标高0.000(m)段号投影DXGn)投影Dy(In)附加力数115.4008.9000217.1002.5000水面线段数：1,起始点标高-50.000(m)段号投影DxGn)投影Dy(In)15.0002.000滑动面线段数：L起始点标高0.000(m)段号投影DXGn)投影Dy(m)粘聚力(kPa)摩擦角(度)32.50011.40050.00018.000计算目标：按指定滑面计算推力第1块滑体上块传递推力=0.000(kN)推力角度=0.000(度)剩余下滑力传递系数=1.051本块滑面粘聚力=50.000(kPa)滑面摩擦角=18.000(度)本块总面积=56.845(m2)浸水部分面积=0.000(m2)本块总重=1392.702(kN)浸水部分重=0.000(kN)本块总附加力Px=0.000(kN)Py=0.000(kN)有效的滑动面长度=34.441(m)下滑力=460.980(kN)滑床反力R=1314.198(kN)滑面抗滑力=427.009(kN)粘聚力抗滑力=1722.070(kN)本块剩余下滑力=-1130.930(kN)本块下滑力角度=19.329(度)滑坡剩余下滑力计算计算项目：7-7剖面滑坡推力计算1原始条件:777777777777777777777777777分析方法=R/K法滑动体重度=24.500(kNm3)滑动体饱和重度=24.500(kNm3)安全系数=1.350不考虑动水压力和浮托力不考虑承压水的浮托力不考虑坡面外的静水压力的作用不考虑地震力坡面线段数：3,起始点标高0.000(m)段号投影DX(In)投影Dy(In)附加力数114.3007.100022.0000.0000316.0008.0000水面线段数：1,起始点标高-50.000(m)段号投影DXGn)投影Dy(In)15.0002.000段号投影Dx(m)投影Dy(m)粘聚力(kPa)摩擦角(度)13.954-5.9003.00026.000221.1001.4003.00026.00038.5008.0003.00026.000计算目标：自动搜索最危险滑面自动搜索时可动滑动边号=1自动搜索可动边上点数=1自动搜索时步长=0.500(m)最不利的滑面数据：滑动面线段数：4,起始点标高0.000(In)段号投影Dx(m)投影Dy(m)粘聚力(kPa)
