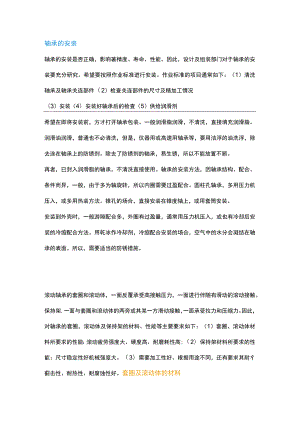

    轴承按照、调试、维护与选用标准.docx

    轴承的安装轴承的安装是否正确,影响著精度、寿命、性能。因此,设计及组装部门对于轴承的安装要充分研究。希望要按照作业标准进行安装。作业标准的项目通常如下:(1)清洗轴承及轴承关连部件(2)检查关连部件的尺寸及精加工情况(3)安装(4)安装好轴承后的检查(5)供给润滑剂希望在即将安装前,方才打开轴承包装。一般润滑脂润滑,不清洗,直接填充润滑脂。润滑油润滑,普通也不必清洗,但是,仪器用或高速用轴承等,要用洁浮的油洗浮,除去涂在轴承上的防锈剂。除去了防锈剂的轴承,易生锈,所以不能放置不顾。再者,已封入润滑脂的轴承,不清洗直接使用。轴承的安装方法,因轴承结构、配合、条件而异,一般,由于多为轴旋转,所以内圈需要过盈配合。圆柱孔轴承,多用压力机压入,或多用热装方法。锥孔的场合,直接安装在锥度轴上,或用套筒安装。安装到外壳时,一般游隙配合多,外圈有过盈量,通常用压力机压入,或也有冷却后安装的冷缩配合方法。用乾冰作冷却剂,冷缩配合安装的场合,空气中的水分会凝结在轴承的表面。所以,需要适当的防锈措施。滚动轴承的套圈和滚动体,一面反覆承受高接触压力,一面进行伴随有滑动的滚动接触。保持架,一面与套圈和滚动体的两旁或其某一方滑动接触,一面承受拉力和压缩力。因此,对轴承的套圈,滚动体及保持架的材料、性能等主要要求如下:(1)套圈、滚动体材料所要求的性能:滚动疲劳强度大、硬度高、耐磨耗性高;(2)保持架材料所要求的性能:尺寸稳定性好机械强度大。(3)需要加工性好。根据用途不同,还有要求其耐彳蓟击性、耐热性、耐腐蚀性好。套圈及滚动体的材料套圈及滚动体通常使用高碳铭轴承钢。大部分的轴承使用JIS钢种中的SJ2o大型轴承使用SJ3SUJ2的化学成分,在世界各国,作为轴承用材料已规格化。比如:与AISL52100(美国)、DINlOOer6(西德)、化535A99(英国)等均属同种钢。进一步需要耐Sj击的情况下,作为轴承材料使用铭钢、铭铝钢、银铝铝钢、三用渗炭淬火,使钢从表面至适当的深度有一个硬化层。具有适当的硬化深度、细密的组织、合适硬度的表面及心部硬度的渗炭轴承,比使用轴承钢的轴承具有优良的耐彳Ij击性,一般的渗炭轴承用钢的化学成分。NSKxDKF实施了真空脱气处理,所以所使用的材料清浮度高、氧气含量少、质量好。进而采用了恰当的热处理,使轴承的滚动疲量寿命显著提高。除了上述钢种之外,根据特殊用途,还使用耐热性优良的高速钢,耐腐蚀性好的不锈钢。保持架材料彳Ii压保持架的材料,使用低碳素钢。根据用途不同,也使用黄铜板、不锈钢板。切制保持架的材料,使用高强度黄铜、碳素钢,此外也还使用合成树脂。轴承的保管保管轴承首先要充分考虑到所保管轴承的大小重量,其次考虑的是必要的搬运空间和设备,以保证存放和取用时不至于碰撞轴承。轴承不要直接放置在地面±o因此,要配置适当的货架,而且该货架的底层应高于地面30cmo在一般包装状态下,因保管环境而异,防锈效果为13年。特殊情况需要保管近10年时,可探取浸泡在(作为轴承润滑剂的)透平油等油中的保管方法。一)安装轴承的作业安装轴承的方法有很多,相同的作业安装以后的处理。轴承安装完以后,一定要将外圈倾斜涂敷轴承用润滑剂。A.润滑剂的涂敷1 .脂润滑时,涂敷润滑覆盖所有滚子表面,涂完以后将外圈的位置复原。2 .油润滑时,将油涂敷所有滚子表面,涂完以后将外圈的位置复原。.涂敷完以后,用塑胶薄膜等覆盖防尘。(二)拆卸轴承注意事项轴承的拆卸是在定期检修或因运转发生异常需要更换轴承时所进行的。定期检修需要更换轴承时常的轴承时,拆卸轴承时要瞭解发生异常的原因,以防止再发生异常,至少做到保留以下各项。1、收集并保留使用过的润滑剂。2、保留损伤的轴承。3、保留运转中异常事项的记录。4、保留运转异常时的轴承情况记录。a轴承的维护保养为使轴承充分发挥并长期保持其应有的性能,必须切实做好定期维护保养。通过适当的定期检查,做到早期发现故障,防止事故于未然,对提高生产率和经济性十分重要。(1)清洗将轴承拆下检查时,先用摄影等方法做好外观记录。另外要确认剩馀润滑剂的量并对润滑剂探样,然后再清洗轴承。轴承的清洗分粗洗和精洗进行,并可在使用的容器底部放上金属网架。粗洗时在油中用刷子等清除润滑脂或粘著物。此时若在油中转动轴承,注意会因异物等损伤滚动面。精洗时在油中慢慢转动轴承,仔细地进行。通常使用的清洗剂为中性不含水柴油或煤油,根据需要有时也使用温性磴液等。但不论用哪种清洗剂,都要经常过滤保持清洁。清洗后,立即在轴承上涂布防锈油或防锈脂。2)检查与判断为了判断拆下的轴承能否重新使用,要著重检查其尺寸精度、旋转精度、内部游隙以及配合面、滚道面、保持架和密封圈等。关于检查结果,可由用惯轴承或精通轴承者进行判断。判断的标准根据机械性能和重要度以及检查Jffl期等而有所不同。如有以下损伤,轴承不得重新使用,必须重新更换。轴承轴向间隙的调整轴承内部的轴向间隙可以借助移动外圈的轴向位置来实现。1调整垫片法在轴承端盖与轴承座端面之间填放一组软材料(软钢片或弹性纸)垫片;调整时,先不放垫片装上轴承端盖,一面均匀地拧紧轴承端盖上的螺钉,一面用手转动轴,直到轴承滚动体与外圈接触而轴内部没有间隙为止;这时测量轴承端盖与轴承座端面之间的间隙,再加上轴承在正常工作时所需要的轴向间隙;这就是所需填放垫片的总厚度,然后把准备好的垫片填放在轴承端盖与轴承座端面之间,最后拧紧螺钉。2调整螺栓法把压圈压在轴承的外圈上,用调整螺栓加压;在加压调整之前,首先要测量调整螺栓的螺距,然后把调整螺栓慢慢旋紧,直到轴承内部没有间隙为止,然后算出调整螺栓相应的旋转角。例如螺距为15mm,轴承正常运转所需要的间隙,那麽调整螺栓所需要旋转角为3600×0.15卅1.5=360;这时把调整螺栓反转360,轴承就获得0.5mm的轴向间隙,然后用止动垫片加以固定即可。轴承的损伤及对策轴承的损伤一般如果正确使用轴承,可以使用至达到疲劳寿命为止。但会有意外过早地损伤,不能耐于使用的情况。这种早期损伤,与疲劳寿命相对,是被称做故障或事故的品质使用限度。多起因于安装、使用、润滑上的不注意,从外部侵入的异物,对于轴、外壳的热影响之研究不够充分等。关于轴承的损伤状态滚子轴承的套圈、挡边的卡伤,作为原因可考虑,润滑剂不足、不适合、供排油构造的缺陷、异物的侵入、轴承安装误差、轴的挠曲过大,也会有这些原因重合。因此,仅调查轴承损伤,很难得知损伤的真正原因。可是,如果知道了轴承的使用机械、使用条件、轴承周围的构造、瞭解事故发生前后的情况,结合轴承的损伤状态和几种原因考察,便可以防止同类事故再发生。轴承形式英制单列深沟球轴承:R英制带法兰单列深沟球轴承:FR公制单列深沟球轴承:记号省略公制带法兰单列深沟球轴承:F特定尺寸公制单列深沟球轴承:MR特定尺寸公制带法兰单列深沟球轴承:MF带沟道推力轴承:FM无沟道推力轴承:F密封圈.防尘盖两侧带挡圈接触式特富龙密封圈:TT两侧钢板防尘盖:ZZ两侧接触式橡胶密封圈:2RSI滚动轴承油的选用使用滚动轴承的主轴轴承润滑油,一般按照轴承内径d与主轴转速n的乘积即速度因数dnx轴承工作温度T、轴承所承受的负荷P等参数综合考虑。润滑油的品种可选用日本中央油化(Coe)耐高温油脂轴承油,可根据产品品种、工况条件和粘度等级而定。轴承工作温度-30-CTC,普通负荷(3MPa)适用油粘度(4(C)1832mm2s,粘度等级22、32;重负荷或彳蓟击负荷(31/203)适用油粘度(40。1850mm2s,粘度等级32、46轴承工作温度0-60°C,速度因数(dn值)15000mm.rmin以下,普通负荷适用油粘度(4(C)32-70mm2s,粘度等级32、46、68,重负荷或衡击负荷(3MPa-20MPa踵用油粘度(40°C)70192mm2s粘度等级68J00J50;速度因数(dn值)15000-7500Omm.rmin,普通负荷适用油粘度(40。32-50mm2s,粘度等级32、46,重负荷或衡击负荷(3MPa-20MPa)适用油粘度(4(HZ)42-90mm2s,粘度等级46、68、100;速度因数(dn值)75000-15000Omm.rmin,普通负荷适用油粘度(40。15-32mm2s,粘度等级15.32,重负荷或衡击负荷(3MPa-20MPa)适用油粘度(40。(2)32-42mm2s,粘度等级32;速度因数(dn值)150000-300000mm.rmin,普通负荷适用油粘度(40°C)9-12mm2s,粘度等级5、7、10,重负荷或衡击负荷(3MPa-20MPa)适用油粘度(4(HZ)18-32mm2s,粘度等级15。轴承工作温度60-100l速度因数(dn值)1500Omm.rmin以下,普通负荷适用油粘度40110-192mm2s(100oC9.3-12.5mm2s),粘度等级150,重负荷或彳Ii击负荷(3MPa-20MPa)适用油粘度(40。195-24Omm2s(100°C15-24mm2s),粘度等级150;速度因数(dn值)15000-7500Omm.rmin,普通负荷适用油粘度40oC70-120mm2s(100oC5.6-9.3mm2s),粘度等级68、100,重负荷或彳蓟击负荷(3MPa-20MPa)适用油粘度(40。QlIO-192mm2s,粘度等级150;速度因数(dn值)75000-15000Omm.rmin,普通负荷适用油粘度4050-90mm2S(IoO°C5.6-9.3mm2s),粘度等级46、68、IOo,重负荷或衡击负荷(3MPa-20MPa)适用油粘度(4(HZ)70-120mm2s,粘度等级100o厕量轴承径向游隙应注意的事项(1)尽可能探用专用仪器测量法。(2)探用手推法测量要求测量者有较高的测量技能。此法测量误差较大,尤其是游隙处于边缘状态时,容易引起误差,此时应以仪器测量为准。(3)塞尺测量时,应按标准的规定操作,不得使用滚子从塞尺上滚压过去的方法测量。(4)测量过程中,应保证球落入沟底,闭型轴承在封闭前测量,探用有荷仪器时,测值还应减去载荷引起的游隙增加量。(5)对于多列轴承,要求每列游隙合格,取各列游隙的算术平均值作为轴承的径向游隙。
