南京万汇新城交通设施技术标准.doc

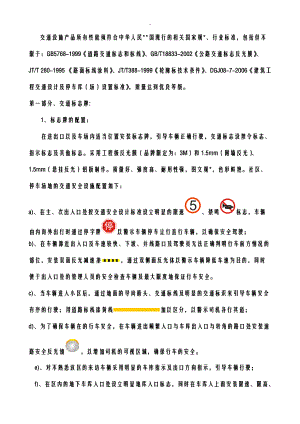

-交通设施产品所有性能须符合中华人民*国现行的相关国家规*、行业标准，包括但不限于：GB5768-1999道路交通标志和标线、GB/T18833-2002公路交通标志反光膜、JT/T 280-1995 路面标线涂料、JT/T388-1999轮廓标技术条件、DGJ08-7-2006建筑工程交通设计及停车库（场）设置标准，质量达到优良等级。第一部分、交通标志牌:1、标志牌的配置：在进出口以及车场内适当位置安装标志牌，引导车辆正确行驶，交通标志设禁令标志、指示标志及其他标志。采用工程级反光膜（品牌限定为：3M）和1.5mm（附墙反光）、1.5mm（悬挂反光）铝板制作。质量好、强度高、耐用性强，图文规*，色彩鲜艳。社区、停车场地的交通安全设施配置如下：a)、在主、次出入口处按交通安全设计标准设立明显的限速、禁鸣标志，车辆由内而外出行时通过停字牌以警示车辆停车让行直行车辆，以确保安全驾驶；b)、在车辆靠近出入口及车速较快、下坡、并线路口及驾驶员无法正确判明行车前方情况的部位，安装双面反光减速垄，通过双侧面反光体以警示车辆降低车速为目的，同时便于出入口处的管理人员的安全检查车辆及最大限度地保证行车安全。c)、当车辆进入小区后，通过地面的导向箭头、交通标线及明显的交通标识来引导车辆安全有序的行驶；用道路标线漆黄线加以区分，以警示司机各行其道； d)、为了确保车辆在的行车安全，在车辆进出频繁入口与车库出入口与转角的路口处安装道路安全反光镜，以增加司机的可视区域，确保行车的安全。e)、对不熟悉该区的来访车辆采用明显的车库指示及出口方向指示，引导车辆行驶；f)、在区内的地下车库入口处设立明显地库入口标志，同时在车库入上面安装限速、限高、禁烟、禁鸣及车库出入口标志，以警示车辆注意公共安全；在进入车库后，通过地面导向箭头及车库通道口上方导向标牌引导车辆行驶，如前方只能单向行驶，则在通道口正前方设立导向标志，在可视区受影响的交叉路口处设立道路安全反光镜，以增加驾驶人的视角*围；g)、车辆进入车库后，通过地面车位界线、双面反光道钉及车位号快速、安全、有效的找到属于自己的车位;h)、当车辆驶入停车位时，通过车位后方安装的车挡为钢质，可以有效防止车辆因不小心倒过而碰墙或碰后方其它物件； 2、标志牌的结构设计： a)、标志牌结构的选择，主要遵循、美观、新民的原则，具体的考虑到道路横段面、行驶车辆的车型结构、道路沿线地形地貌、版面尺寸以及其他特殊要求等，主要采用标杆形式、单向悬臂式。用法兰、膨胀螺丝等方法固定，其数量、规格、位置按设计图进行配置。 b)、标志结构设计抗风速为30m/s。 c)、标志牌结构：标志板背面焊接上滑动铝槽，并增设加强动架管，滑动铝槽内装上滑动螺栓，标志与标志立柱通过滑动螺栓、包箍相连接。d)、标杆成型后进行热镀锌处理，杆厚为3.0mm。3、标志版面生产a)、标志版面的生产，主要有制板、刻膜、贴膜三道工序，须保证板的平整度，并保证焊接的质量，对接缝应进行严格的处理，版面应进行严格的处理，版面应要磨光滑。b)、贴反光膜时底板平整、清洁、干燥，同时贴膜车间应清洁，温度、湿度应控制在一定*围，控制气泡和皱折的产生。c)、标志杆结构均为普通碳素结构钢，在焊接沓应注意焊缝质量，并应进行有效的打毛刺和修磨工作，镀锌工作就保证锌层的厚度的均匀性。第二部分、交通标线：选用冷涂标线涂料，厚度均匀、色度清晰，品牌选定为阿童木或赫普。包括停车位、通道线、导向箭头、禁停黄线区、导流带、黄黑警示标等。1、通道线采用冷涂标线涂料，规格为单实线和单虚线，线宽150mm，干膜厚度1.4mm，车库内通道线颜色为白色，车库出入口通道线为黄色。2、停车位标线按国标规定的规格5000 mm×2500 mm进行标线，如受车场内其它设施影响，则在施工时作适当调整；采用冷涂标线涂料，线宽150mm，干膜厚度1.4mm，颜色为白色。停车位标线可分为：平行式车辆平行于通道的方向停放倾斜式车辆与通道方向成300600角停放：；垂直式车辆垂直于通道的方向停放，这三种型式可根据车行道宽度、停放车辆种类、交通量等情况选择采用。3、路口设非机动车及人行横道标记和标线，非机动车划非机标记，并划导向箭头。人行横道划条纹式，线宽为40cm，间隔60cm。线长可根据路况或人流情况进行施划，但一般不能小于3m，颜色为白色。4、在行车通道适当位置标示导向箭头，规格按国标，颜色为白色,采用冷涂标线涂料，厚度1.4mm。5、在车场出入口及其他禁停地点划禁停黄方格，采用冷涂标线涂料，线宽400mm，厚度1.4mm。第三部分、橡胶类制品材料选择：优质橡胶配制而成，抗震减压。1、 钢质车挡倒车防撞杆详细说明挡轮杆、倒车杆、防撞栏规格：20*2000mm 钢管壁厚3.0mm材 料：优质钢管、高压喷涂、贴工程级反光膜适 用：停车场车位【产品说明】表面为反光亮度较高的黄色反光膜，使挡轮杆黄黑相间格外醒目；特殊工艺确保颜色持久，不易褪色，外形美观大方；安装稳固，车辆撞击时不会移动变形，有效规*停车秩序；安装简单，维护方便产品用途：一般多用于大型对外停车场、小区车库或地下停车场、单位工厂车辆专用车位、露天停车位等车辆停车位防撞杆支座材质：铸铁规格：135*78*113mm净重：0.7kg安装方式一：地面车位如是置草砖，安装前先行定好位，取出车挡安装处置草砖，灌入混凝土砂浆，一个星期后再采用H=100mm以上膨胀螺丝固定，其间如天气较干燥，需不定时泼水，以提高水泥凝固性，防止水泥氧化自燃；方式二：地库安装直接采用H=100mm以上膨胀螺丝固定；3、橡胶减速带（1）在坡道下方、交叉口、行人通道前方，目的缓解车辆车速；（2）根据车行驶中轮胎与地面特殊的角度原理采用高新技术设计，用特殊橡胶配制而成，耐压、耐磨、耐候减震性好，起减速防嗓；（3）安装方式：沥青路面采用H=120mm以上道路专用铁钉锤入；其它地面采用H=80mm以上内膨胀螺丝固定；（减速档条规格：350mm宽*40mm高）第四部分、其它交通安全辅助设施产品类别材质和质量标准安全凸镜设在多方向通道口，便于驾驶员观察其它方向来车；进口真空镀膜，圆形直径800mm； 减速路拱为橡胶减速台、采用软体橡胶。悬牌吊架用于吊悬标志牌，用膨胀螺丝固定于天花板或墙面。用镀锌扁铁焊接而成。轮廓标主材橡塑、辅材反光片，反光年限5年以上。橡胶减速台主材橡胶外镶反光珠，反光年限5年以上。限高器主材2寸钢管表层喷漆、红白相间。镀锌钢管立杆主材2寸镀锌钢管，壁厚2mm。立杆底座主材2寸钢管、上面焊接法兰盘。
