第10章labview子VI.ppt

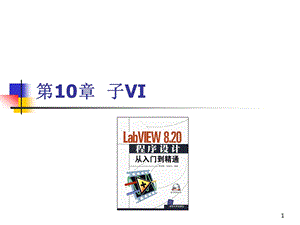

1,第10章 子VI,2,引子,LabVIEW中的子VI（SubVI）类似于文本编程语言中的函数。通过子VI，我们可以把程序分割为一个个小的模块来实现,3,本章内容,10.1 创建子VI10.2 查看VI层次结构（VI Hierarchy）10.3 定义子VI属性10.4 多态（Polymorphic）VI,4,10.1 创建子VI,其实任何VI本身就可以作为子VI被其它VI调用，只是你需要在普通VI的基础上多进行两步简单的操作而已：定义连接端子和图标。,5,10.1 创建子VI,第一步：新建一个Blank VI，编写其程序框图 第二步：编辑VI图标。,6,10.1 创建子VI,第三步：建立连接端子。第四步：保存该VI，将该VI当作子VI调用,7,10.2 查看VI层次结构（VI Hierarchy）,8,10.3 定义子VI属性,10.3.1 可重入（Reentrant）子VI在缺省情况下，如果有两处程序框图都调用同一个子VI，那么这两处程序框图则不能并行运行。即如果当该子VI正在被调用执行时，其它调用就必须等待直到当前调用执行完毕。而在很多情况下，我们都希望不同的调用应该是相互独立的。这时候我们就需要把子VI设为可重入子VI。,9,10.3 定义子VI属性,可重入子VI举例,10,10.3 定义子VI属性,10.3.2 设置子VI调用属性,11,10.3 定义子VI属性,利用显示子VI前面板来实现登录对话框,12,10.3.3 自定义子VI图标形状,第一步：在编辑VI图标界面选择Edit-Clear清除图标。第二步：在256 Colors下画一个封闭的图形。为了方便与端子对应，你可以选择Show Terminals复选框显示连接端子。第三步：将画好的256色图标分别复制到16 Colors和B&W下，确保三种显示模式所显示的图标形状一致。,13,10.4 多态（Polymorphic）VI,LabVIEW中的多态与C+中的多态概念类似，即函数可以根据输入数据的类型自动选择执行内容。在LabVIEW中你也可以创建自己的多态VI。它实际上是多个VI的集合，这些VI具有相同的端子模式。,14,10.4 多态（Polymorphic）VI,创建多态VI举例,多态VI对应的两个实例VI,15,10.4 多态（Polymorphic）VI,调用多态子VI,16,小试身手,1.写一个子VI计算输入双精度数组所有元素的平均值，并在上层VI调用它。,17,小试身手,2.在第5章习题2的基础上，利用子VI实现一个温度报警对话框，每当报警发生时就弹出该对话框，如下图所示，点击“知道了”按钮退出对话框。,
