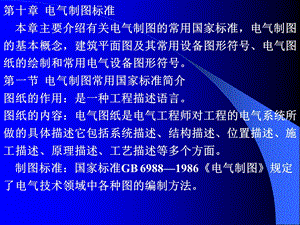

第十章 电气制图标准 本章主要介绍有关电气制图的常用国家标准，电气制图的基本概念，建筑平面图及其常用设备图形符号、电气图纸的绘制和常用电气设备图形符号。第一节 电气制图常用国家标准简介图纸的作用：是一种工程描述语言。图纸的内容：电气图纸是电气工程师对工程的电气系统所做的具体描述它包括系统描述、结构描述、位置描述、施工描述、原理描述、工艺描述等多个方面。制图标准：国家标准GB 69881986电气制图规定了电气技术领域中各种图的编制方法。,第二节电气制图的基本概念 一、表达形式 图是用图示法的各种表达形式的统称，如系统图、框图、电路图、平面布置图、表格等。电气工程设计人员使用各种各样的图来描述和表达自己的设计思想；工程施工技术人员根据电气图纸中的各种图理解并实现设计者的思想；维修技术人员根据电气图纸中的各种图分析、确定设备或系统故障。,二、图的表示方法 1多线表示法一条线表示一根导线，即为多线图。一般在电动机的控制电路图中多采用此表示法。2单线表示法 只用一条线来表示同一路线的多根导线的方法。一般用于供配电工程线路。但多于2根导线时应标注。,第三节 建筑平面图,电气设计要理解建筑图：建筑电气工程设计应根据建筑物实际空间配置情况、结构特点、相关设备的实际位置等进行设计，并在建筑平面图上完成电气设计图纸。一、轴线 轴线在建筑平面图中是非常重要的，它精确地确定了建筑各主要支撑点的具体位置、相关尺寸等。电气平面图只需要两道尺寸线。,二、柱 在进行电气设计和施工时要注意柱的位置处能否安装设备，对柱是否有影响。电气平面图中的柱可用空心柱表示 三、楼梯、电梯电气平面图中要注意楼梯的上下方位，以便布置灯具和控制开关。,第四节 常用电气设备图形符号,国家标准GB 4728电气图用图形符号（现已使用2000年新版本）中，定义了一千多种电气图用图形符号。见书表10-1：民用建筑电气设计常用图形符号,第五节 建筑电气图,1图纸(1)图纸的幅面。按国家标准规定，标准图纸共有五种幅面，即：A0、Al、A2、A3、A4，这五种图纸的幅面尺寸见表。,2图线 在建筑电气图纸中，不同类型的线有着不同的应用.图线的宽度（mm）：0.1；0.25；0.35；0.5；0.7；1.0；1.4。电气图中一般建筑轮廓线采用0.1或0.25的细实线，电气线路采用0.5及以上的粗实线。对于同一图中有多种用途的线路时，可以采用不同的线形区别，也可以标以相应字母区分。（举例）3字体 建筑电气图纸上的字体应使用宋体字。字体的大小应与图幅、所布简图的大小相适应，不宜太小。,二 建筑电气平面图,1、平面图中电气线路以单线表示，一般每一单线条表示同一回路或同一管内线路，导线数量的标注采用短线或数字。同时在线路上标注导线型号、数量、规格、敷设方式（能统一说明的或在系统图中标注的可以不标注）。（举例：耒阳财政大楼电气设计图）,三、电气系统图,电气系统图的作用：1、对整个工程配电系统的配电方式、电能传输、分配、控制的整体描述。2、对高、低压开关柜、低压配电箱等成套设备的内部结构、配电方式、配电电器的型号、技术参数全面描述。系统图结构：高压配电系统图低压配电系统图配电干线系统图配电箱结线系统图。（举例）,第十一章建筑电气设计,第一节、建筑电气设计规范第二节、设计一般原则一、建筑电气设计内容“强电”设计和“弱电”设计两大部分。强电设计：包括 变 配电系统、照明系统、动力系统、防雷系统、接地系统、设备控制系统。弱电设计：电视、电话、计算机网络、闭路电视监控、公共广播、安全防范、火灾自动报警与消防联动控制、楼宇智能控制、综合布线,二、设计原则与步骤,1、设计原则基本原则：安全、可靠、经济、灵活。具体要求：（1）满足功能和建设方的要求；（2）满足规范要求；（3）满足各专业的配合要求；（4）满足使用新工艺、新设备、新技术要求和节能要求。（5）表达清楚、规范，满足施工要求。,2、设计步骤两个阶段：初步设计阶段（规模小的工程可不进行）、施工图设计阶段。初步设计阶段的主要工作：（1）熟悉工程情况（2）落实用电负荷情况。负荷种类、负荷等级、负荷估算。（3）了解工程附近的电源情况。电源来源、电压等级、电费计量等。（4）了解其他专业对供电的要求。,（5）当地气象资料、地质土壤情况。（6）根据以上资料，确定供电方案，进行初步设计。初步设计内容包括：设计说明书、初步设计图、主要设备表、计算书 设计说明书内容包括：工程概况、设计依据、设计范围、变配发电系统、照明系统、电气节能与环保、防雷与接地。,（1）工程概况包括：建筑类别、性质、结构类型、面积、层数、高度等（2）设计依据包括：工程批复文件、各职能部门意见书、设计单位设计合同及要求、设计所用现行规范及标准。（3）设计范围包括：本次设计的内容及分界面。,（4）变、配、发电设计包括：负荷等级和负荷容量，供电电源及电压，系统结线方式，变配发电站位置、数量、容量、台数、设备选型，继电保护与计量，高低压设备操作控制与信号，功率因素补偿方式，导线、电缆、母线型号和敷设方式，开关、插座、配电箱、控制箱等设备选型及安装，电动机启动及控制方式等。,（5）照明系统：照明种类及照度标准、主要场所照明功率密度值，光源、灯具及附件的选择、灯具安装及控制、照明线路的选择及敷设方式、有应急照明时还应说明应急照明的照度、电源、灯具线路敷设、控制方式、持续时间等；,（6）电气节能与环保主要内容为：拟采用的节能环保措施，节能产品的应用。（7）防雷 防雷类别，防雷等级，防雷措施及做法，（8）接地及安全措施 接地种类及接地电阻要求，总等电位与局部等电位设置要求，接地装置要求及做法。,初步设计图纸要求,1、电气总平面图（仅单体设计时无此图）（1）标示建（构）筑物名称、容量、高低压线路及走向，导线电缆型号规格敷设方式，架空线、路灯等杆位，重复接地点。（2）变、配、发电站位置、编号、容量。（3）比例、指北针,2、变配电系统图（1）高低压供电系统图：注明开关柜编号、型号、回路编号，一次回路设备型号、设备容量、计算电流、补偿容量、导体型号规格、用户名称、二层回路方案编号。（2）变、配、发电站平面布置图：高低压开关柜、变压器、发电机、控制屏、母干线等设备平面布置主要尺寸，图纸比例。（3）房间层高、电缆沟位置、标高，等电位及接地连接。,3、配电平面图一般只画设备层的平面布置和干线布置，标准层只布置主要设备，不连线。4、计算书（1）用电设备负荷计算（2）变压器选型计算（3）电缆选型计算（4）系统短路电流计算（5）防雷类别的选取计算（6）照度值和照明功率密度值计算,案例：金城国际大酒店初步设计,一、初步设计说明二、初步设计图,施工图设计,一、施工图设计文件的组成图纸目录、施工设计说明、设计图、主要设备表、图例符号、计算书,建筑强电图纸分类,结合耒阳财政大楼工程实例讲解,一、首页：图纸目录、施工设计说明、主要设备表、图例符号二、变配电室：高压配电系统图、低压配电系统图、变配发电室平面图、变配发电室剖面图、变配发电室照明平面图。三、配电系统：配电干线系统图、配电箱系统图、动力配电平面图、照明配电平面图、防雷及接地平面图。,第十三章 建筑电气设计举例,第一节 别墅建筑电气设计第二节 小型综合性建筑电气设计,
