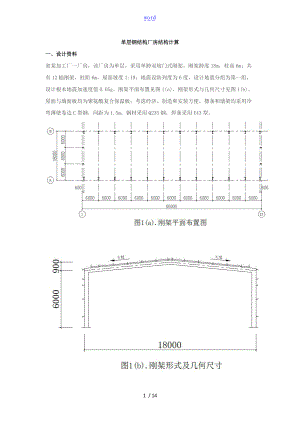

word单层钢结构厂房结构计算一、设计资料省某加工厂一厂房，该厂房为单层，采用单跨双坡门式刚架，刚架跨度18m，柱高6m；共有12榀刚架，柱距6m，屋面坡度1:10；地震设防列度为6度，设计地震分组为第一组，设计根本地震加速度值0.05g。刚架平面布置见图1(a)，刚架形式与几何尺寸见图1(b)。屋面与墙面板均为聚氨酯复合保温板；考虑经济、制造和安装方便，檩条和墙梁均采用冷弯薄壁卷边C型钢，间距为1.5m，钢材采用Q235钢，焊条采用E43型。二、荷载计算一荷载取值计算1屋盖永久荷载标准值对水平投影面YX51-380-760型彩色压型钢板0.15 KN/m250mm厚保温玻璃棉板0.05 KN/m2PVC铝箔与不锈钢丝网0.02 KN/m2檩条与支撑0.10 KN/m2刚架斜梁自重0.15 KN/m2悬挂设备0.20 KN/m2合计0.67 KN/m22屋面可变荷载标准值屋面活荷载：按不上人屋面考虑，取为0.50 KN/m2。雪荷载：根本雪压S0=0.45 KN/m2。对于单跨双坡屋面，屋面坡角=5°4238，r=1.0，雪荷载标准值Sk=rS0=0.45 KN/m2。取屋面活荷载与雪荷载中的较大值0.50 KN/m2，不考虑积灰荷载。3轻质墙面与柱自重标准值包括柱、墙骨架等0.50 KN/m24风荷载标准值按门式刚架轻型房屋钢结构技术规程CECS102：2002附录A的规定计算。根本风压×0.45 KN/m2，地面粗糙度类别为B类；风荷载高度变化系数按建筑结构荷载规(GB50009-2001)的规定采用，当高度小于10m时，按10m高度处的数值采用，z=1.0。风荷载体型系数s：迎风面柱与屋面分别为0.25和1.0，背风面柱与屋面分别为0.55和0.65(CECS102：2002中间区)。5地震作用据全国民用建筑工程设计技术措施结构中第18.8.1条建议：单层门式刚架轻型房屋钢结构一般在抗震设防烈度小于等于7度的地区可不进展抗震计算。故本工程结构设计不考虑地震作用。二各局部作用的荷载标准值计算屋面：××柱荷载：×6×××风荷载标准值：×6××6××6××6×三、力分析考虑本工程刚架跨度较小、厂房高度较低、荷载情况与刚架加工制造方便，刚架采用等截面，梁柱选用一样截面。柱脚按铰接支承设计。采用弹性分析方法确定刚架力。引用钢结构设计与计算钢铁设计研究院编著，机械工业中表229铰接柱脚门式刚架计算公式计算刚架力。1在恒荷载作用下=l/h=18/6=3=3+k+(3+×HA=HE=ql×18×3×MC=ql21(1+) /8=4.02x1821(1+0.15)×·mMB=MD=ql2×182×·m刚架在恒荷载作用下的力如图。力计算的“+、号规定：弯矩图以刚架外侧受拉为正，在弯矩图中画在受拉侧；轴力以杆件受压为正，剪力以绕杆端顺时针方向旋转为正。  2在活荷载作用下×18×3××1821(1+0.15)×·m×182×·m刚架在活荷载作用下的力如图。3在风荷载作用下对于作用于屋面的风荷载可分解为水平方向的分力qx和竖向的分力qy。现分别计算，然后再叠加。(1)在迎风面横梁上风荷载竖向分力qw2y作用下×HA=HE=ql×18×3××·mMC= ql22(1+) ×182××·m刚架在qw2y作用下的力如图(2)在背风面横梁上风荷载竖向分力qw4y作用下×HA=HE=ql×18×3××·mMC= ql22(1+) ×182××·m刚架在qw4y作用下的力如图。(3)在迎风面柱上风荷载qw1作用下=1，×62/(2×刚架在qw1作用下的力如图。(4)在背风面柱上风荷载qw3作用下×62/(2××××·m×·m刚架在qw3作用下的力如图。(5) 在迎风面横梁上风荷载水平分力qw2x作用下=1，=0刚架在qw2x作用下的力如图。(6) 在背风面横梁上风荷载水平分力qw4x作用下刚架在qw4x作用下的力如图。(7)用叠加绘制在风荷载作用下刚架的组合力。14 / 14
