    第11章 RIP路由协议.PPT

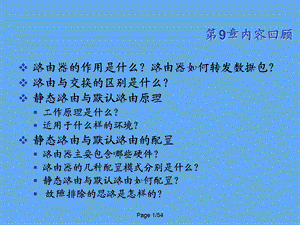

    Page 1/54,第9章内容回顾,路由器的作用是什么?路由器如何转发数据包?路由与交换的区别是什么?静态路由与默认路由原理工作原理是什么?适用于什么样的环境?静态路由与默认路由的配置路由器主要包含哪些硬件?路由器的几种配置模式分别是什么?静态路由与默认路由如何配置?故障排除的思路是怎样的?,RIP路由协议,第11章,Page 3/54,本章目标,能够通过配置RIP路由协议使中小型网络互通了解动态路由协议的分类及特点掌握RIP协议路由表的形成和维护掌握RIP v1和v2之间的区别了解RIP路由协议的水平分割等规则的作用和原理,Page 4/54,本章结构,RIP路由协议,什么是动态路由,RIP的两个版本,水平分割,RIP计时器,路由表的形成,RIPv1的配置,RIPv2的配置,动态路由,RIP的配置,RIP工作原理,动态路由协议的分类,Page 5/54,什么是动态路由?51,R1,R2,R3,10.0.0.0,20.0.0.0,30.0.0.0,40.0.0.0,配置了接口IP地址后,路由器的路由表中包含什么内容?,f0/0,f0/1,Page 6/54,什么是动态路由?52,如果配置静态路由,需要配置什么?,Ip route 10.0.0.0 255.0.0.0 20.0.0.1 Ip route 40.0.0.0 255.0.0.0 30.0.0.2,R1,R2,R3,10.0.0.0,20.0.0.0,30.0.0.0,40.0.0.0,f0/0,f0/1,动态路由不需要手工写路由,路由器之间能够自己互相学习!,我的路由表是:30.0.0.0和40.0.0.0,我的路由表是:20.0.0.0和30.0.0.0,我的路由表是:10.0.0.0和20.0.0.0,Page 7/54,什么是动态路由?53,R1,R2,R3,10.0.0.0,20.0.0.0,30.0.0.0,40.0.0.0,f0/0,f0/1,?,不同的路由协议,有不同的值,50.0.0.0,路由更新信息:30.0.0.040.0.0.050.0.0.0,Page 8/54,什么是动态路由?54,R1,R2,R3,10.0.0.0,20.0.0.0,30.0.0.0,40.0.0.0,f0/0,f0/1,能够对拓朴的改变作出及时的反应,50.0.0.0,50.0.0.0,Page 9/54,什么是动态路由55,什么是动态路由网络中的路由器之间相互通信,传递路由信息,利用收到的路由信息更新和维护路由表的过程基于某种路由协议实现的动态路由的特点减少管理任务占用网络带宽,Page 10/54,动态路由协议,动态路由协议向其他路由器传递路由信息接收其他路由器的路由信息根据收到的路由信息计算出到每个目的网络的最优路径,并由此生成路由表根据网络拓朴变化及时调整路由表,同时向其他路由器宣告拓朴改变的信息,Page 11/54,动态路由协议的分类,根据路由所执行的算法分类距离矢量路由协议 链路状态路由协议,Page 12/54,距离矢量路由协议,路由器每经过特定时间周期向邻居发送自己的路由表距离:有多远矢量:从哪个方向,R1,R2,R,我能够到达路由器R,距离是5,我通过R2可以到达路由器R,R2到R之间的具体细节我不清楚,Page 13/54,链路状态路由协议21,从对等路由器处获取信息,建立一张完整的网络图链路状态数据库,R1,R3,R2,R4,Page 14/54,链路状态路由协议22,再根据链路状态数据库,用SPF(最短路径树)算法计算出一个以自己为根的树型结构,再生成路由表,R1,R3,R2,R4,SPF算法,路由表,Page 15/54,阶段总结,什么是动态路由 路由器之间动态学习路由信息 根据Metric值选择最佳路由动态路由的分类距离矢量路由协议链路状态路由协议,Page 16/54,RIP路由协议概述,RIP是为TCP/IP环境中开发的第一个路由选择协议标准 RIP是一个距离-矢量路由选择协议,Page 17/54,RIP工作原理路由表的形成41,路由器学习到直连网段,R1,R2,R3,10.0.0.0,20.0.0.0,30.0.0.0,40.0.0.0,.1,.1,.2,.2,Page 18/54,当路由器的更新周期30s到了时候,会向邻居发送路由表,RIP工作原理路由表的形成42,R1,R2,R3,10.0.0.0,20.0.0.0,30.0.0.0,40.0.0.0,.1,.1,.2,.2,R 30.0.0.0 20.0.0.2 1,R 10.0.0.0 20.0.0.1 1,R 20.0.0.0 30.0.0.1 1,R 40.0.0.0 30.0.0.2 1,Page 19/54,RIP工作原理路由表的形成43,再过30s,路由器的第二个更新周期到了,再次发送路由表,R1,R2,R3,10.0.0.0,20.0.0.0,30.0.0.0,40.0.0.0,.1,.1,.2,.2,R 30.0.0.0 20.0.0.2 1,R 10.0.0.0 20.0.0.1 1,R 20.0.0.0 30.0.0.1 1,R 40.0.0.0 20.0.0.2 2,R 40.0.0.0 30.0.0.2 1,R 10.0.0.0 30.0.0.1 2,Page 20/54,RIP工作原理路由表的形成44,路由表中是否已有该条目?,是,否,接收到的信息是否优于(或等于)路由表中的条目,是否与原条目来自同一源地址,是,更新路由表,是,否,忽略路由信息,否,接收到路由信息,Page 21/54,RIP的度量值(Metric),RIP以跳数作为唯一的度量值,R1,R2,R3,2M,19.2K,192.168.1.0/24,2M,R1会选择从R3到达192.168.1.0网段,Page 22/54,RIP工作原理,RIP路由协议向邻居发送整个路由表信息 RIP路由协议以跳数作为度量值根据跳数的多少来选择最佳路由 最大跳数为15跳,16跳为不可达 经过一系列路由更新,网络中的每个路由器都具有一张完整的路由表的过程,称为收敛,Page 23/54,RIP计时器21,更新计时器路由器每隔30秒从每个启动RIP协议的接口发送出路由更新信息无效计时器如果一条路由在180s内没有收到更新,这条路由的跳数将记为16刷新计时器如果这条路由在被记为16跳后,60s内还没有收到更新,则将这条路由从路由表中删除,0s,30s,180s,240s,t,Page 24/54,RIP计时器22,抑制计时器如果一个目标的距离增加或变为不可达,启动抑制计时器(180s),直到抑制计时器超时,路由器才接收有关于这条路由的更新信息。作用是防止路由抖动,R1,R2,R3,N1,N1 1跳,N1 2跳,N1 16跳,N1 16跳,N1 16跳,N1 16跳,N1 1跳,抑制计时器超时前忽略更新,Page 25/54,路由环路41,R1,R2,R3,10.0.0.0,20.0.0.0,30.0.0.0,40.0.0.0,.1,.1,.2,.2,Page 26/54,路由环路42,R1,R2,R3,10.0.0.0,20.0.0.0,30.0.0.0,40.0.0.0,.1,.1,.2,.2,发送40.0.0.0的跳数为1的更新信息,被标记为无效,Page 27/54,路由环路43,R1,R2,R3,10.0.0.0,20.0.0.0,30.0.0.0,40.0.0.0,.1,.1,.2,.2,发送40.0.0.0的路由更新,跳数为2,将跳数改变为2跳,下一条地址为30.0.0.1,Page 28/54,路由环路44,R1,R2,R3,10.0.0.0,20.0.0.0,30.0.0.0,40.0.0.0,.1,.1,.2,.2,产生路由环路,直到跳数增加到16为止,将跳数改变为3跳,Page 29/54,水平分割,R1,R2,R3,10.0.0.0,20.0.0.0,30.0.0.0,40.0.0.0,.1,.1,.2,.2,30.0.0.040.0.0.0,10.0.0.020.0.0.0,水平分割是一个规则,用来防止路由环路的产生规则:从一个接口上学习到的路由信息,不再从这个接口发送出去,Page 30/54,有类路由与无类路由,根据路由协议,在进行路由信息宣告时,是否包含网络掩码,可以把路由协议分为两种:一种是有类路由(Classful)协议,它们在宣告路由信息时不携带网络掩码一种是无类路由(Classless)协议,它们在宣告路由信息时携带网络掩码,Page 31/54,RIP路由协议的版本,RIP v1发送路由更新时不携带子网掩码,属于有类路由协议发送路由更新时,目标地址为广播地址:255.255.255.255 RIP v2发送路由更新时携带子网掩码,属于无类路由协议发送路由更新时,目标地址为组播地址:224.0.0.9,Page 32/54,RIP v1,不支持不连续子网,R1,R2,R3,10.1.1.0/24,192.168.1.0,192.168.2.0,10.1.2.0/24,.1,.1,.2,.2,10.1.1.0,10.1.2.0,路由汇总与划分子网相反的过程,Page 33/54,RIP v2,发送路由更新时,携带子网掩码,因此支持不连续子网,R1,R2,R3,10.1.1.0/24,192.168.1.0,192.168.2.0,10.1.2.0/24,.1,.1,.2,.2,10.1.1.0/24,10.1.2.0/24,Page 34/54,阶段总结,RIP工作原理路由表的形成最大跳数RIP计时器水平分割RIP的版本1与版本2,Page 35/54,阶段练习,RIP支持的最大跳数是多少?RIP v1与v2之间的区别是什么?水平分割的作用是什么?,Page 36/54,RIP v1路由协议的配置,启动RIP进程Router(config)#router rip 宣告主网络号Router(config-router)#network network-number,1、哪个接口向外宣告RIP路由,并能接收RIP更新2、向外宣告哪个网段,Page 37/54,验证配置,查看路由表Router#show ip route 查看路由协议配置Router#show ip protocols 打开RIP协议调试命令Rouetr#debug ip rip,Page 38/54,RIP v1路由协议配置实例51,A,B,C,10.0.0.0/8,20.0.0.0/8,192.168.1.0/24,192.168.2.0/24,f0/0,f0/1,f0/0,f0/1,f0/0,f0/1,.1,.1,.1,.2,.2,.2,Page 39/54,RIP v1路由协议配置实例52,RouterA(config)#interface f0/0RouterA(config-if)#ip address 192.168.1.1 255.255.255.0RouterA(config-if)#no shutdownRouterA(config)#interface f0/1RouterA(config-if)#ip address 10.0.0.2 255.0.0.0RouterA(config-if)#no shutdownRouterA(config)#router ripRouterA(config-router)#network 10.0.0.0RouterA(config-router)#network 192.168.1.0,Page 40/54,RIP v1路由协议配置实例53,A,B,C,10.0.0.0/8,20.0.0.0/8,192.168.1.0/24,192.168.2.0/24,f0/0,f0/1,f0/0,f0/1,f0/0,f0/1,.1,.1,.1,.2,.2,.2,Page 41/54,RIP v1路由协议配置实例54,RouterB(config)#interface f0/0RouterB(config-if)#ip address 10.0.0.1 255.0.0.0RouterB(config-if)#no shutdownRouterB(config)#interface f0/1RouterB(config-if)#ip address 20.0.0.2 255.0.0.0RouterB(config-if)#no shutdownRouterB(config)#router ripRouterB(config-router)#network 10.0.0.0RouterB(config-router)#network 20.0.0.0,RIP路由配置演示,Page 42/54,RIP v1路由协议配置实例55,A,B,C,10.0.0.0/8,20.0.0.0/8,192.168.1.0/24,192.168.2.0/24,f0/0,f0/1,f0/0,f0/1,f0/0,f0/1,.1,.1,.1,.2,.2,.2,由学员来完成,Page 43/54,查看路由表,RouetrA#show ip routeCodes:C-connected,S-static,R-RIP,M-mobile,B-BGP D-EIGRP,EX-EIGRP external,O-OSPF,IA-OSPF inter area N1-OSPF NSSA external type 1,N2-OSPF NSSA external type 2 E1-OSPF external type 1,E2-OSPF external type 2 i-IS-IS,su-IS-IS summary,L1-IS-IS level-1,L2-IS-IS level-2 ia-IS-IS inter area,*-candidate default,U-per-user static route o-ODR,P-periodic downloaded static routeGateway of last resort is not setC 192.168.1.0 is directly connected,FastEthernet0/0C 10.0.0.0 is directly connected,FastEthernet0/1R 20.0.0.0 120/1 via 10.0.0.1,00:00:15,FastEthernet0/1R 192.168.2.0 120/2 via 10.0.0.1,00:00:15,FastEthernet0/1,表示RIP协议学到的路由,管理距离(Distance),RIP的管理距离为120,Metric,RIP中为跳数,Page 44/54,查看路由协议配置,RouterA#show ip protocolRouting Protocol is rip Sending updates every 30 seconds,next due in 25 seconds Invalid after 180 seconds,hold down 180,flushed after 240 Outgoing update filter list for all interfaces is not set Incoming update filter list for all interfaces is not set Redistributing:rip Default version control:send version 1,receive any version Interface Send Recv Triggered RIP Key-chain FastEthernet0/0 1 1 2 FastEthernet0/1 1 1 2 Automatic network summarization is in effect Maximum path:4 Routing for Networks:10.0.0.0 192.168.1.0 Routing Information Sources:Gateway Distance Last Update 10.0.0.1 120 00:00:20 Distance:(default is 120),默认情况下,使用版本1发送路由更新,可以接收v1或2的路由更新信息,Page 45/54,打开RIP协议调试命令,RouterA#debug ip ripRIP:sending v1 update to 255.255.255.255 via FastEthernet0/0(192.168.1.1)RIP:sending v1 update to 255.255.255.255 via FastEthernet0/1(10.0.0.2)RIP:received v1 update from 10.0.0.1 on FastEthernet0/120.0.0.0 in 1 hops192.168.2.0 in 2 hopsRIP:build update entriesnetwork 10.0.0.0 metric 1network 192.168.2.0 metric 3network 2.0.0.0 metric 2,RIP v1广播发送路由更新,从10.0.0.1接收到v1的更新,Page 46/54,RIP v2配置,配置RIP协议使用版本2Router(config)#router ripRouter(config-router)#version 2Router(config-router)#no auto-summary,配置为使用版本2,版本2默认情况下边界自动汇总,如果需要支持可变长子网,需要配置为不进行自动汇总,Page 47/54,查看路由协议配置,RouterA#show ip protocolRouting Protocol is rip Sending updates every 30 seconds,next due in 16 seconds Invalid after 180 seconds,hold down 180,flushed after 240 Outgoing update filter list for all interfaces is not set Incoming update filter list for all interfaces is not set Redistributing:rip Default version control:send version 2,receive version 2 Interface Send Recv Triggered RIP Key-chain FastEthernet0/0 2 2 FastEthernet0/1 2 2 Automatic network summarization is in effect Maximum path:4 Routing for Networks:10.0.0.0 192.168.1.0 Routing Information Sources:Gateway Distance Last Update 10.0.0.1 120 00:00:15 Distance:(default is 120),配置了version 2后,只使用版本2发送和接收路由更新,Page 48/54,打开RIP协议调试命令,RouterA#debug ip ripRIP:received v2 update from 10.0.0.1 on FastEthernet0/120.0.0.0/8 via 0.0.0.0 in 1 hops192.168.2.0/24 via 0.0.0.0 in 2 hopsRIP:sending v2 update to 224.0.0.9 via FastEthernet0/0(192.168.1.1)RIP:sending v2 update to 224.0.0.9 via FastEthernet0/1(10.0.0.2),RIP v2组播发送路由更新,路由更新中携带子网掩码,Debug ip rip演示,Page 49/54,本章总结,RIP路由协议,什么是动态路由,RIP的两个版本,水平分割,RIP计时器,路由表的形成,RIPv1的配置,RIPv2的配置,动态路由,RIP的配置,RIP工作原理,动态路由的分类,自动生成并维护路由表,基于路由协议实现,距离矢量路由协议链路状态路由协议,相邻路由器之间互相发送路由表,更新计时器无效计时器刷新计时器抑制计时器,避免路由环路的规则,从一个接口收到的路由信息,不再从这个接口发出去,RIP v1是有类路由协议RIP v2属于无类路由协议,Router ripNetwork 主网络号,Router ripVersion 2Network 主网络号No auto-summary,Page 50/54,实验,任务一 组建RIP v2路由网络任务二 排除RIP网络中的故障,Page 51/54,任务一拓朴图,A,B,C,10.1.1.0/24,192.168.1.0/24,10.1.2.0/24,192.168.2.0/24,.1,.1,.1,.1,.2,.3,10.1.1.2/24,10.1.2.2/24,192.168.2.2/24,f0/0,f0/0,f0/0,f0/1,f0/1,f0/1,Page 52/54,任务一实验标准,使用RIP v2路由协议实现10.1.1.2、10.1.2.2和192.168.2.2三台主机能够互相通信,Page 53/54,任务二拓朴图,A,B,C,10.0.0.0/8,20.0.0.0/8,192.168.1.0/24,192.168.2.0/24,f0/0,f0/1,f0/0,f0/1,f0/0,f0/1,.1,.1,.1,.2,.2,.1,Page 54/54,任务二实验标准,判断网络中的故障点 排除故障 测试,主机之间能够互相通信,
