压力变送器说明书.doc

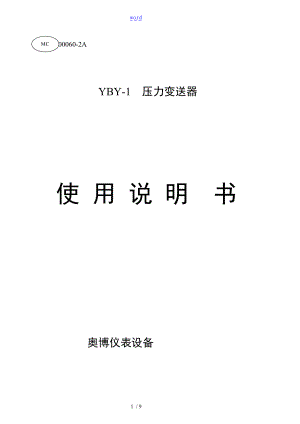

word MC鲁制02000060-2AYBY-1 压力变送器使 用 说 明 书奥博仪表设备目 录一. 概述 1三 .技术指标 1四 .接线与安装 2五. 调整 5六. 须知事项 6一、概述：本压力变送器是依据JJG882-2004中华人民国国家计量检定规程-压力变送器，同时以中华人民国机械行业标准DDZ-ZZZ系列电动单元组合仪表力单元平衡式变送器为产品标准以型电动组合仪表的变送单元，可广泛应用于测量工业领域液体、气体的压力，把被测压力参数值转换成420mA标准信号，可与多种仪表相配套。因而可广泛应用于石油、化工、冶金、电站、锅炉、轻工等许多部门。二、工作原理与特点1、本变送器的传感元件是扩散硅力敏器件。这种器件是利用集成电路工艺，在晶体硅片上制成敏感压阻，组成惠斯登电桥，作为力电转换的敏感器件。当受到外力作用时，电桥失去平衡。当给桥路加一恒流激励电源时，可以将压力信号线性地转换成毫伏级电压信号，经放大转换变成420mA标准信号输出，便于远距离传送。 2、由于本送器采用了扩散硅式力敏器件，使其体积和重量大大减小。不仅外型美观、结构简单，而且各项技术性能稳定可靠，所以安装和维护特别方便，无需现场调试。输出的标准电流信号，实现远距离传输便于用户便用。因此，本变送器是过程控制中的理想仪表。三、技术指标：; 060MPa。2.根本误差：0.5%3.反映时间：500mS4.电源：24VDC±5%5.输出：420mADC6.负载电阻：3507.被测介质温度：-1060 8.重量：约1.01四、接线与安装1、接线方式（1） 420mA电流测量： V+红 +24V 变 送 器 稳 压 电 源 V- 地 + - 直流数字电流表图1A 420mA电流测量接线图（2） 15V电压测量 V+红 +24V 变 送 器 稳 压 电 源 V- 地 250 精细 电阻 直流数字电流表图1B 15V电压测量接线图3多个压力变送器共用一组电源的连接方法：多个压力变送器共用一组电源的连接方法有负载共地和负载2共电源两种接法,一般推荐采用负载共地接法,见图(2)不推荐采用负载共电源接法。多个压力变送器共用一组电源连接时，要注意供电电源的负载能力。图2多个压力变送器共用一组电源的连接方法2、安装：（1） 安装尺寸：见图3图3 仪表外型与安装尺寸（2） 接安装方式：见图4 3当被测介质温度低于60时，本仪表可以按图4所示直接安装在管道上，取压点在管道的上方。图4 直接安装方式3盘管安装方式：见图5当被测介质温度高于60时，应采用盘管安装方式，使被测介质的温度降到60以下，以保证压力变送器工作条件。 图5盘管安装方式4采用“U型管安装方式：见图6 4当被测介质的温度高于60时，还可以采用“U型安装方式，U型管的长度应根据被测介质的温度确定，一般大于1米，必要时如测过热蒸汽时，要加装冷凝器。图6采用“U型管安装方式5补充说明：安装任务完成后，要先关闭截止阀，打开卸压阀。当引压管充满介质且冷凝后，截止阀下面引压管的温度小于60时，方可关闭卸压阀，打开截止阀，测量介质压力。卸压阀的作用是在不拆卸变送器的情况下，在线检查压力变送器的零点。五、调整：本变送器在出厂前经过严风格整，一般情况下一年以无需调整。如因特殊原因，需作调整，可按下述方法，请专业技术人员进展调整，接线图如图7所示：5图7 调整接线图1、调零点 1将所需仪器仪表、标准压力源按图7所示连接，通电预热15分钟。 2输入压力为零即大气状态，调整调零电位器W2±0.020V围以。 2、调满度： 1在调好零点后，参加额定压力，调整调满度电位器W1±0.020V围。3、 校验：按JJG882-94压力变送器检定规程进展。校验周期一年。六、须知事项：1、 安装使用前，一定要先仔细阅读使用说明书。2、 安装使用时，一定要注意被测介质的温度。3、 安装在通风、枯燥无腐蚀环境中。4、 安装、拆卸时要关掉电源。5、 请不要随便打开变送器壳体，更不要乱调电位器。6、 安装时要用扳手夹住下部螺母拧入，不可用手扭动表体。9 / 9
