第12章平面连杆机构.ppt

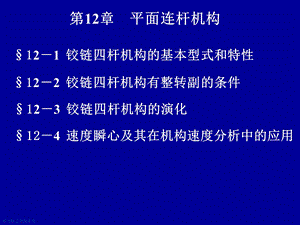

郑州轻工学院专用,第12章 平面连杆机构,121 铰链四杆机构的基本型式和特性,122 铰链四杆机构有整转副的条件,123 铰链四杆机构的演化,124 速度瞬心及其在机构速度分析中的应用,郑州轻工学院专用,应用实例：,内燃机、鹤式吊、火车轮、急回冲床、牛头刨床、翻箱机、椭圆仪、机械手爪、开窗、车门、折叠伞、折叠床、牙膏筒拔管机、单车等。,特征：有一作平面运动的构件，称为连杆。,特点：采用低副。面接触、承载大、便于润滑、不易磨损 形状简单、易加工、容易获得较高的制造精度。,改变杆的相对长度，从动件运动规律不同。,连杆曲线丰富。可满足不同要求。,定义：由低副（转动、移动）连接组成的平面机构。,121 铰链四杆机构的基本型式和特性,郑州轻工学院专用,缺点：构件和运动副多，累积误差大、运动精度低、效率低。,产生动载荷（惯性力），不适合高速。,设计复杂，难以实现精确的轨迹。,分类:,平面连杆机构,空间连杆机构,常以构件数命名：四杆机构、多杆机构。,本章重点内容是介绍四杆机构。,郑州轻工学院专用,平面四杆机构的基本型式:,基本型式铰链四杆机构，其它四杆机构都是由它演变得到的。,名词解释：曲柄作整周定轴回转的构件；,三种基本型式：,（1）曲柄摇杆机构,特征：曲柄摇杆,作用：将曲柄的整周回转转变为摇杆的往复摆动。如雷达天线。,连杆作平面运动的构件；,连架杆与机架相联的构件；,摇杆作定轴摆动的构件；,周转副能作360 相对回转的运动副；,摆转副只能作有限角度摆动的运动副。,曲柄,连杆,摇杆,郑州轻工学院专用,（2）双曲柄机构,特征：两个曲柄,作用：将等速回转转变为等速或变速回转。,雷达天线俯仰机构曲柄主动,缝纫机踏板机构,应用实例：如叶片泵、惯性筛等。,郑州轻工学院专用,旋转式叶片泵,郑州轻工学院专用,实例：火车轮,特例：平行四边形机构,特征：两连架杆等长且平行，连杆作平动,摄影平台,天平,播种机料斗机构,郑州轻工学院专用,反平行四边形机构,-车门开闭机构,平行四边形机构在共线位置出现运动不确定。,采用两组机构错开排列。,郑州轻工学院专用,（3）双摇杆机构,特征：两个摇杆,应用举例：铸造翻箱机构,特例：等腰梯形机构汽车转向机构,、风扇摇头机构,郑州轻工学院专用,1.急回运动,在曲柄摇杆机构中，当曲柄与连杆两次共线时，摇杆位于两个极限位置，简称极位。,当曲柄以逆时针转过180+时，摇杆从C1D位置摆到C2D。,所花时间为t1,平均速度为V1,那么有：,曲柄摇杆机构 3D,此两处曲柄之间的夹角 称为极位夹角。,180,郑州轻工学院专用,当曲柄以继续转过180-时，摇杆从C2D,置摆到C1D，所花时间为t2,平均速度为V2,那么有：,180-,因曲柄转角不同，故摇杆来回摆动的时间不一样，平均速度也不等。,显然：t1 t2 V2 V1,摇杆的这种特性称为急回运动。用以下比值表示急回程度,称K为行程速比系数。,且越大，K值越大，急回性质越明显。,只要 0，就有 K1,所以可通过分析机构中是否存在以及的大小来判断机构是否有急回运动或运动的程度。,设计新机械时，往往先给定K值，于是:,郑州轻工学院专用,当BCD90时，BCD,2.压力角和传动角,压力角：从动件驱动力F与力作用点绝对速度之间所夹锐角。,设计时要求:min50,min出现的位置：,当BCD90时，,180-BCD,切向分力:F=Fcos,法向分力:F”=Fcos,F,对传动有利。,=Fsin,称为传动角。,此位置一定是：主动件与机架共线两处之一。,可用的大小来表示机构传动力性能的好坏,当BCD最小或最大时，都有可能出现min,为了保证机构良好的传力性能,郑州轻工学院专用,由余弦定律有：B1C1Darccosb2+c2-(d-a)2/2bc,B2C2Darccosb2+c2-(d+a)2/2bc,若B1C1D90,则,若B2C2D90,则,1B1C1D,2180-B2C2D,机构的传动角一般在运动链最终一个从动件上度量。,minB1C1D,180-B2C2Dmin,郑州轻工学院专用,3.机构的死点位置,摇杆为主动件，且连杆与曲柄两次共线时，有：,此时机构不能运动.,避免措施：两组机构错开排列，如火车轮机构;,称此位置为：,“死点”,0,靠飞轮的惯性（如内燃机、缝纫机等）。,0,0,郑州轻工学院专用,钻孔夹具,飞机起落架,也可以利用死点进行工作：飞机起落架、钻夹具等。,郑州轻工学院专用,平面四杆机构具有整转副可能存在曲柄。,杆1为曲柄，作整周回转，必有两次与机架共线,l2(l4 l1)+l3,则由BCD可得：三角形任意两边之和大于第三边,则由B”C”D可得：,l1+l4 l2+l3,l3(l4 l1)+l2,AB为最短杆,最长杆与最短杆的长度之和其他两杆长度之和,122 铰链四杆机构有整转副的条件,l1+l2 l3+l4,l4-l1,将以上三式两两相加的：l1 l2,l1 l3,l1 l4,l1+l3 l2+l4,郑州轻工学院专用,2.连架杆或机架之一为最短杆。,可知：当满足杆长条件时，其最短杆参与构成的转动副都是整转副。,曲柄存在的条件：,1.最长杆与最短杆的长度之和应其他两杆长度之和,此时，铰链A为整转副。,若取BC为机架，则结论相同，可知铰链B也是整转副。,称为杆长条件。,郑州轻工学院专用,当满足杆长条件时，说明存在整转副，当选择不同的构件作为机架时，可得不同的机构。如：曲柄摇杆、双曲柄、双摇杆机构。,郑州轻工学院专用,(1)改变构件的形状和运动尺寸,偏心曲柄滑块机构,对心曲柄滑块机构,曲柄摇杆机构,曲柄滑块机构,双滑块机构,正弦机构,=l sin,123 铰链四杆机构的演化,郑州轻工学院专用,(2)改变运动副的尺寸,(3)选不同的构件为机架,偏心轮机构,导杆机构,摆动导杆机构,转动导杆机构,郑州轻工学院专用,牛头刨床,应用实例:,小型刨床,郑州轻工学院专用,(3)选不同的构件为机架,郑州轻工学院专用,(3)选不同的构件为机架,手摇唧筒,这种通过选择不同构件作为机架以获得不同机构的方法称为：,机构的倒置,郑州轻工学院专用,椭圆仪机构,例：选择双滑块机构中的不同构件 作为机架可得不同的机构,114 速度瞬心及其在机构速度分析中的应用,机构速度分析的图解法有：速度瞬心法、相对运动法、线图法。瞬心法尤其适合于简单机构的运动分析。,一、速度瞬心及其求法,绝对瞬心重合点绝对速度为零。,相对瞬心重合点绝对速度不为零。,两个作平面运动构件上速度相同的一对重合点，在某一瞬时两构件相对于该点作相对转动，该点称瞬时速度中心。求法？,1)速度瞬心的定义,特点：该点涉及两个构件。绝对速度相同，相对速度为零。相对回转中心。,2）瞬心数目,每两个构件就有一个瞬心 根据排列组合有,1 2 3,若机构中有n个构件，则,Nn(n-1)/2,3）机构瞬心位置的确定,1.直接观察法 适用于求通过运动副直接相联的两构件瞬心位置。,2.三心定律,定义：三个彼此作平面运动的构件共有三个瞬心，且它们位于同一条直线上。此法特别适用于两构件不直接相联的场合。,结论：P21、P 31、P 32 位于同一条直线上。,举例：求曲柄滑块机构的速度瞬心。,解：瞬心数为：,1.作瞬心多边形圆,2.直接观察求瞬心,3.三心定律求瞬心,Nn(n-1)/26 n=4,二、速度瞬心在机构速度分析中的应用,1.求线速度,已知凸轮转速1，求推杆的速度。,解：直接观察求瞬心P13、P23。,求瞬心P12的速度。,V2V P12l(P13P12)1,长度P13P12直接从图上量取。,根据三心定律和公法线 nn求瞬心的位置P12。,2.求角速度,解：瞬心数为,6个,直接观察能求出,4个,余下的2个用三心定律求出。,求瞬心P24的速度。,VP24l(P24P14)4,4 2(P24P12)/P24P14,a)铰链机构已知构件2的转速2，求构件4的角速度4。,VP24l(P24P12)2,方向:CW,与2相同。,相对瞬心位于两绝对瞬心的同一侧，两构件转向相同,b)高副机构已知构件2的转速2，求构件3的角速度3。,解:用三心定律求出P23。,求瞬心P23的速度:,VP23l(P23P13)3,32(P13P23/P12P23),方向:CCW,与2相反。,VP23l(P23P12)2,相对瞬心位于两绝对瞬心之间，两构件转向相反。,3.求传动比,定义：两构件角速度之比传动比。,3/2 P12P23/P13P23,推广到一般：i/j P1jPij/P1iPij,结论:两构件的角速度之比等于绝对瞬心至相对瞬心的距离之反比。,角速度的方向为：相对瞬心位于两绝对瞬心的同一侧时，两构件转向相同。相对瞬心位于两绝对瞬心之间时，两构件转向相反。,4.用瞬心法解题步骤,绘制机构运动简图；,求瞬心的位置；,求出相对瞬心的速度;,瞬心法的优缺点：,适合于求简单机构的速度，机构复杂时因 瞬心数急剧增加而求解过程复杂。,有时瞬心点落在纸面外。,仅适于求速度V,使应用有一定局限性。,求构件绝对速度V或角速度。,
