第12讲光电转换与电子.ppt

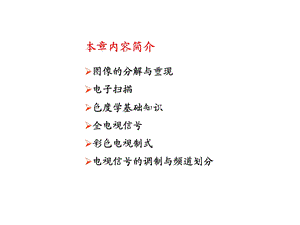

图像的分解与重现电子扫描色度学基础知识全电视信号彩色电视制式电视信号的调制与频道划分,本章内容简介,图像的分解与重现电子扫描电子偏转原理,本次课内容简介,教学重点与难点1、活动图像的实现；2、电子扫描方式的基本原理及扫描参数；3、偏转线圈的组成与偏转原理。,1.1 图像的分解与重现,案例：现象：我们仔细观察图像，发现图像是由许多小点(像素)组成。原因：在发送端，把图像样分解成小点（像素）并按顺序传输，在接收端再把小点按相同顺序还原。任务：本节主要介绍图像的分解与重现过程与原理。,1、图像的分解,（1）像素：组成图像明暗相间的光点，是构成图像的基本单元。,（2）像素与清晰度的关系：单位面积内，像素点越多，图像越清晰。一幅图像约44万个像素。,2、图像的重现,（1）帧处理：把构成一幅图像的所有像素传送一遍。,（2）活动图像的传送 视觉惰性：当某一强度的光突然照射到人眼时，要经过一个短暂的时间后才会形成稳定的亮度感觉。当光突然消失时，亮度感觉并不立即消失，而有瞬间保留。,人眼的视觉暂留时间约为0.1s,临界闪烁频率：不会引起人眼闪烁感的最低重复频率。f0=45.8Hz,电影中：24帧/S，每秒再遮挡24次，传送频率为48Hz。电视中：25帧/S，采用隔行扫描，传送频率为50Hz。,顺序传送：一幅图像的像素按照一定的顺序传送出去，在接收端再按相同的顺序把电信号转换成相应亮度的像素，只要在0.1S内完成一幅图像像素的光电转换，则人眼感觉到的是一幅完整的图像。,顺序传送示意图：,【点击观看】,3、图像的光电转换,景物,镜头,光电靶,电子束,电子枪,玻璃真空管,偏转线圈,（1）摄像管：将景物反射的光转换成电信号输出。结构：如下图。,主要部件的作用：,电子枪：发射电子束，使其轰击光电靶。,偏转线圈：产生水平和垂直偏转磁场，以保证电子束扫遍整个光电靶。,光电靶：其上有许多靶单元，每个靶单元受光照的强弱其阻值会发生变化。,等效原理：当电子束接触到靶面某单元时，就使阴极、信号板（靶）、负载、电源构成一个回路，如下图所示：,电视扫描等效原理图：,光越强,结论：是负极性视频信号，即光线的强弱与视频信号的电平高低成反比，我国采用负极性视频信号。,【点击观看】,（2）显像管：,把接收机还原之后的视频信号转换成光信号，以再现图像。结构：如下图所示,工作过程：,VS变化,电子枪发射电子束轰击荧光粉发光；,电子束受偏转磁场作用扫描荧光屏形成满屏光栅；,视频信号加到电子枪的阴极k和栅极g之间，发生如下变化：,演 示,1.2 电子扫描,案例：现象：CRT电视中，屏幕有时会出现垂直一条亮线和水平一条亮线的现象。原因:屏幕出现重直或水平亮线，主要是由于电子束没有作水平或垂直扫描引起。任务：什么是电子扫描？电子怎样进行扫描？本节内容将解决这些问题。,1、逐行扫描（1）概念：电子束在荧光屏上一行接一行地扫完整个画面，这种扫描方式称为逐行扫描，如图所示：,行扫描：水平方向的扫描从左到右（行正程：显示图像）从右到左（行逆程：要消隐）,场扫描：垂直方向的扫描从A到B（场正程：显示图像）从B到A（场逆程：要消隐）,（2）扫描过程,（3）逐行扫描缺点：按标准25Hz/s传送图像，图像有闪烁感。如果每秒传送50帧，又会使电视信号所占频带太宽。,2、隔行扫描原理,（1）隔行扫描的原理,把一幅图像分解成两场，即由奇数行（1、3、5）构成的奇数场，由偶数行（2、4、6.）构成的偶数场，扫描时先扫奇数场，全部奇数行扫完后，再扫偶数场，然后把偶数场相嵌在奇数场中，完成一幅图像的扫描。,【点击观看】,隔行扫描重现图像示意图（a）奇数场（b）偶数场（c）合成图像,（2）隔行扫描的实现条件：一幅图像的总行数z为奇数行。,（3）扫描行数确定：依据人眼分辨能力确定。我国为625行(PAL)，美国、日本为525行(NTSC)。,3、电子扫描参数（PAL制）,（1）行扫描参数：行频 fH：15625Hz(62525)行周期TH：64s 行正程时间THS：52s 行逆程时间THR：12s,（2）场扫描参数：场频 fV：50 Hz（帧频25 Hz）场周期TV：20ms 场正程时间TVS：18.4ms 场逆程时间TVR：1.6ms,（3）行数：每帧扫描行数625行，除去一帧扫描中消隐的50行，每帧显示行数Z：575行 每场扫描行数：312.5行 每场显示行数：287.5行,（4）一幅图像的像素数：,总像素=575(5754/3)44万,（5）图像信号的最高频率：(5754/3)/2=766/2=383(一行内信号变化次数）,62525383=6M(1s内的信号变化次数）PAL制中电视图像带宽为6 MHz，范围为0-6MHz。,4、电子偏转原理,（1）概念：利用电子束在电场或磁场中受力的作用而改变运动方向的效应，称为静电偏转或磁偏转。,（2）目的：是保证电子扫描重现光栅的重要措施。,（3）偏转线圈：（以黑白电视为例）,行偏转线圈：呈喇叭形，分上下两个绕组。,场偏转线圈：呈环形，分上下两个绕组。,磁环：提高场偏转线圈的磁感应强度。,中心位置调节器：调整光栅的中心位置。,*行偏转线圈的直流阻值约为几欧，场偏转线圈的直流阻值约为十几欧。,彩电偏转线圈实物图,（4）偏转原理,安培定则：判定磁场方向左手定则：判定电子运动方向,行偏转原理,场偏转原理：在场偏转线圈中通入50Hz锯齿波电流。,只有同时加入行、场电流，电子束同时作水平和垂直运动，才会形成光栅,注意：若只有行电流，则屏幕呈水平亮线。,注意：只有场电流，屏幕呈垂直一条亮线,（5）光栅的几何失真,桶形失真,枕形失真,平行四边形失真,磁场不均匀造成的失真：,扫描电流引起。,.扫描电流正程非线性变化。,（a）行扫描电流幅度不足,.扫描电流幅度不足引起的失真,（b）场扫描电流幅度不足,本次课小结：1、图像的分解与光电转换；2、活动图像的实现与电光转换；3、逐行扫描；4、隔行扫描；5、扫描参数；6、偏转线圈结构与偏转原理。,
