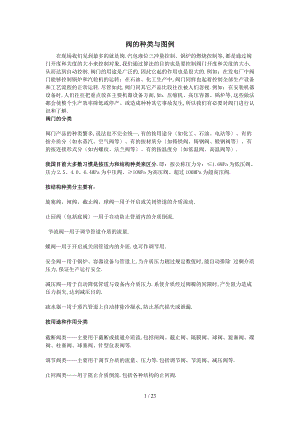

各种阀门图例资料.doc

阀的种类与图例在现场我们见到最多的就是阀.汽包液位三冲量控制、锅炉的燃烧控制等,都是通过阀门开度和关度的大小来控制对象,我们通过算法的目的也是要控制阀门开度和关度的大小,从而达到自动控制.阀门的用途是广泛的,因此它起的作用也是很大的.例如：在发电厂中阀门能够控制锅炉和汽轮机的运转；在石油、化工生产中,阀门同样也起着控制全部生产设备和工艺流程的正常运转.尽管如此,阀门同其它产品比较往往被人们忽视.例如：在安装机器设备时,人们往往把重点放在主要机器设备方面,如：压缩机、高压容器、锅炉等,这些做法都会使整个生产效率降低或停产、或造成种种其它事故发生,所以我们有必要对阀门进行认识和了解.阀门的分类阀门产品的种类繁多,说法也不完全统一,有的按用途分如化工、石油、电站等、有的按介质分如水蒸汽、空气阀等、有的按材质分如铸铁阀、铸钢阀、锻钢阀等、有的按连接形式分如内螺纹、法兰阀等、有的按温度分如低温阀、高温阀等.我国目前大多数习惯是按压力和结构种类来区分.即：按公称压力分：1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、10MPa为高压阀、超过100MPa为超高压阀. 按结构种类分主要有： 旋塞阀、闸阀、截止阀、球阀用于开启或关闭管道的介质流动.止回阀包括底阀用于自动防止管道内的介质倒流. 节流阀用于调节管道介质的流量. 蝶阀用于开启或关闭管道内的介质.也可作调节用.安全阀用于锅炉、容器设备与管道上,当介质压力趔过规定数值时,能自动排除 过剩介质压力,保证生产运行安全.减压阀用于自动降低管道与设备内介质压力.系使介质经过阀瓣的间隙时,产生阻力造成压力损失,达到减压目的.疏水器用于蒸汽管道上自动排除冷凝水,防止蒸汽损失或泄漏. 按用途和作用分类 截断阀类主要用于截断或接通介质流.包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等. 调节阀类主要用于调节介质的流量、压力等.包括调节阀、节流阀、减压阀等.止回阀类用于阻止介质倒流.包括各种结构的止回阀.分流阀类用于分离、分配或混合介质.包括各种结构的分配阀和疏水阀等.安全阀类用于介质超压时的安全保护.包括各种类型的安全阀. 按压力分类 真空阀工作压力低于标准大气压的阀门.低压阀公称压力PN 小于1.6MPa的阀门.中压阀公称压力PN 2.56.4MPa的阀门.高压阀公称压力PN10.080.0MPa的阀门.超高压阀公称压力PN大于100MPa的阀门. 按介质温度分类 高温阀t 大于450'C的阀门.中温阀120 'C小于 t 小于450 'C的阀门.常温阀-40 'C小于 t 小于120 'C的阀门.低温阀-100 'C小于 t 小于-40 'C的阀门.超低温阀t 小于-100 'C的阀门. 按阀体材料分类 非金属材料阀门如陶瓷阀门、玻璃钢阀门、塑料阀门.金属材料阀门如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门、铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门. 金属阀体衬里阀门如衬铅阀门、衬塑料阀门、衬搪瓷阀门. 通用分类法 这种分类方法既按原理、作用又按结构划分,是目前国际、国内最常用的分类方法.一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等. 气动调节阀气动薄膜三通合流、分流调节阀气动薄膜直通单座、双座调节阀气动V型调节球阀气动薄膜直通单座、套筒调节阀气动薄膜、活塞调节蝶阀 ZGHRB气动O型球阀 ZMAN<P><M>气动薄膜调节阀 ZJHP<M>精小型气动调节阀ZMAW-6气动调节蝶阀ZXM气动套筒调节阀气动波纹管调节阀320型气动薄膜高压角形调节阀 ZSPC型气动活塞式切断阀ZMHN-16型直接作用压力调节阀气动低温调节阀 ZSPQ<ZSQ>气动快速切断阀 ZMAQ气动薄膜切断阀ZXP气动单座调节阀电动调节阀电子式电动单座、套筒调节阀 电子式电动直通双座调节阀 智能型电动套筒调节阀电子式电动三通合流、分流调节阀 电动直通单、双座调节阀微型电动球阀 电动V型球阀ZDJR 、ZKJR系列电动O型切断调节球阀 ZKJW电动调节蝶阀 防爆型电动调节阀ZAZS型电动角形调节阀电动三通调节阀高温高压调节阀电动顶部导向型调节阀智能电动调节蝶阀自力式调节阀V230Y型自力式压力调节阀V230W型自力式温度调节阀ZZYW型自力式差压调节阀ZZYP自力式压力调节阀 ZZW230自力式温度调节阀ZZYW型自力式微压调节阀ZZYP-16型调节阀ZZYP系列直接作用自力式压力调节阀 电磁阀ZCA真空电磁阀ZCM煤气<液用>电磁阀ZBSF 全不锈钢电磁阀蒸气电磁阀ZQDFJO11SA电磁阀ZCL系列电磁阀ZCS系列电磁阀ZCZH、ZCEG高温电磁阀ZCZP系列电磁阀 FDF系列电磁阀ZCT无压差电磁阀ZCP喷泉系统电磁阀 球阀不锈钢夹套保温球阀三通球阀浮球阀 Q347固定球阀Q11F系列不锈钢内螺纹球阀法兰不锈钢球阀日标、JIS不锈钢球阀API美标球阀Q11F三片式球阀 对夹球阀硬密封球阀高温球阀钢制球阀气动球阀 外螺纹球阀蝶阀金属密封蝶阀软密封蝶阀中线软密封蝶阀伸缩蝶阀 自动保压液控蝶阀 F504、F47蝶阀 通风蝶阀 蜗轮法兰蝶阀 对夹式碟阀 外螺纹蝶阀手动法兰蝶阀 气动蝶阀电动法兰蝶阀 气动法兰蝶阀 气动对夹式蝶阀 闸阀平板闸阀电动闸阀电动浆液闸阀保温闸阀ANSI美标闸阀碳钢法兰闸阀暗杆闸阀丝口闸阀 不锈钢法兰闸阀 快速排污闸阀 焊接闸阀 液动闸阀 丝口不锈钢闸阀 超薄型浆料闸阀 排渣闸阀 截止阀角式截止阀 丝口低压截止阀 保温截止阀 氧气截止阀 铜截止阀 高中压法兰截止阀 电动截止阀 氨截止阀水封截止阀波纹管截止阀 衬胶截止阀 美标截止阀 止回阀消声止回阀旋启式止回阀美标止回阀静音止回阀 微阻缓闭式止回阀 对夹式止回阀 立式止回阀 节能梭式止回阀镍铁止回阀旋塞阀法兰旋塞阀 保温旋塞阀 电动旋塞阀 三通旋塞阀 丝口旋塞阀美标旋塞阀柱塞阀丝口法兰柱塞阀 柱塞截止阀 电动柱塞阀 角式柱塞阀UJ44 保温柱塞阀BUJ41 BU41SM 柱塞闸阀 隔膜阀电动衬胶隔膜阀气动隔膜阀 衬胶隔膜阀 气动衬胶隔膜阀 卫生级隔膜阀直通式隔膜阀 减压阀稳压减压阀 薄膜式减压阀 活塞式减压阀 蒸汽减压阀 比例式减压阀 减温减压阀遥控浮球阀 空气减压阀 水力电动控制阀 安全阀外螺纹全启式安全阀 真空负安全阀 冲量安全阀 主安全阀 法兰微启式安全阀 双联安全阀 全启式安全阀全封闭带扳手全启式安全阀 单杠杆安全阀 疏水阀脉冲式疏水阀 浮桶式疏水阀 热动力式疏水阀 自由浮球疏水阀 钟形浮子式疏水阀 金属片式疏水阀 排气阀自动排气阀 污水复合式排气阀 双口排气阀 复合式排气阀 快速排气阀 排泥阀手动快开排泥阀 液气快开排泥阀 带伸缩隔渣阀呼吸阀型号GFQ-2系列新型呼吸阀公称通径50250mm公称压力1.6MPa介质温度200适用介质空气材质铸铁型号FAH系列管道呼吸阀公称通径50250mm公称压力1.6MPa介质温度200适用介质空气材质铸铁型号FZT-2系列阻火呼吸阀公称通径50250mm公称压力1.6MPa介质温度200适用介质空气材质铸铁防腐衬氟阀门防腐衬氟闸阀 防腐衬氟截止阀 防腐衬氟隔膜阀 防腐衬氟球阀 防腐衬氟止回阀 防腐衬氟旋塞阀 防腐衬氟蝶阀23 / 23
