各种线材及焊接方法.doc

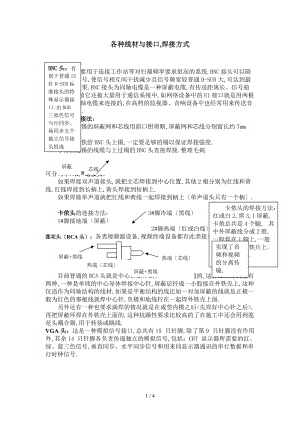

各种线材与接口,焊接方式BNC头：有别于普通15针D-SUB标准接头的特殊显示器接口.由RGB三原色信号与行同步、场同步五个独立信号接头组成BNC头主要用于连接工作站等对扫描频率要求很高的系统.BNC接头可以隔绝视频输入信号,使信号相互间干扰减少且信号频宽较普通D-SUB大,可达到最佳信号响应效果.BNC接头为同轴电缆是一种屏蔽电缆,有传送距离长、信号稳定的优点.目前它还被大量用于通信系统中,如网络设备中的E1接口就是用两根BNC接头的同轴电缆来连接的,在高档的监视器、音响设备中也经常用来传送音频、视频信号.BNC头的接法：将上过锡的屏蔽网和芯线用斜口钳剪断,屏蔽网和芯线分别留长约7mm和3mm.用电烙铁给BNC头上锡,一定要足够的锡以保证焊接强度.将上过锡的线缆与上过锡的BNC头直接焊接.整理毛刺.屏蔽芯线可分为单/双声道接头：如果焊接双声道接头,就把主芯焊接到中心位置,其他2根分别为红线和黄线,红线焊接到长柄上,黄头焊接到短柄上.如果焊接单声道就把红线和黄线一起焊接到柄上单声道头只有一个柄.卡侬头的焊接方法：红或白2,黑3,1屏蔽,卡侬总共是4个腿, 其中外屏蔽线分成2股,一股焊在1脚上,一股焊在那个厚的铁片上.红焊2,白焊3.卡侬头的连接方法： 3#脚冷端黑线1#脚接地端屏蔽 2#脚热端红或白线莲花头RCA头：各类视频源设备,视频终端设备都有此类接头.实现了音频和视频的分离传输.热端芯线屏蔽+黑线热端芯线屏蔽+黑线目前普通的RCA头就是中心针加外铁壳的是最为普通的,这种加工方式也有两种,一种是单纯的中心导体焊接中心针,屏蔽层拧成一小股接在外铁壳上,这种仅适作为同轴结构的线材,如果是平衡结构的线比如一对加屏蔽的线就是正极一般为红色的那根线就焊中心针,负极和地线拧在一起焊外铁壳上面.另外还有一种也要求满焊的情况就是在成型内模之后<先焊好中心针之后>,再把屏蔽环焊在外铁壳上面的,这种抗躁性要求比较高的了在施工中还会用到莲花头耦合器,用于转接或跳线.VGA头：这是一种模拟信号接口,总共有15 只针脚,除了第9 只针脚没有作用外,其余14 只针脚各负责传递独立的模拟信号,包括：CRT 显示器所需要的红、绿、蓝三色信号,垂直同步、水平同步信号和用来同显示器通讯的串行数据和串行时钟信号.不能传输音频信号,只传输视频信号.可以通过一个简单的转接头将DVI接口转成VGA接口.VGA接头焊接方法：1 红基色 red 2 绿基色 green 3 蓝基色 blue 4 地址码 ID Bit 5 自测试< 各家定义不同 > 6 红地 7 绿地 8 蓝地 9 保留< 各家定义不同 > 10 数字地 11 地址码 12 地址码 13 行同步 14 场同步 15 地址码 < 各家定义不同 > 串口 2329针头的连接方法：公头 接线端子排序图母头 接线端子排序图一般只用 2 3 5 号三根线.2 RxD Receive Data接收数据 ,Input 输入3 TxD Transmit Data发送数据 ,Output输出5 GND Ground 接地 2#脚RX接收, 3#脚TX发送, 5#脚 G 接地.有时另一头2和3脚要反接.绿 橙 蓝RJ45水晶头：网线的制作方法：T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕电脑ADSL猫ADSL猫ADSL路由器的WAN口电脑ADSL路由器的LAN口电脑集线器或交换机1.直连互联法：网线两端均按T568A或T568B接：2.交叉互联法：网线一端按T568B接,另一端按T568A接：电脑电脑 对等网络路由器路由器集线器集线器交换机交换机 做法： 同类连接线的两端是同一种设备交叉做交叉线 异类连接线的两端是不同的设备平行作平行线不可转换VGADVI：数字视频接口,数字视频接口DVI是一种国际开放的接口标准,在PC、DVD、高清晰电视HDTV、高清晰投影仪等设备上有广泛的应用.单连接DVI-D18+1：18+1针DVI线,是目前市面上最常见的DVI线材,在小于或等于1920x1200分辨率的显示器中,搭配的都是这种DVI线.最大分辨率：1920x1200,60Hz双连接DVI-D24+1：是纯数字的接口,只能传输数字信号,不兼容模拟信号.最大分辨率：2560x1600,60Hz/1920x1200,120Hz是兼容数字和模拟接口的 可转换VGA单连接DVI-I18+5：18+5针转VGA转换头：转换头和上面介绍的转换线作用是完全一样的,只是线变成了头而已.这种转换头一般是没有VGA接口的显卡中搭配.最大分辨率：1920x1200,60Hz双连接DVI-I24+5：这种线价格高,所以只有高分辨率显示器或者3D显示器才搭配最大分辨率：2560x1600,60Hz/1920x1200,120HzHDMI：高清晰度多媒体接口,是一种数字化视频/音频接口技术,是适合影像传输的专用型数字化接口,其可同时传送音频和影音信号,最高数据传输速度为5Gbps.同时无需在信号传送前进行数/模或者模/数转换.可搭配宽带数字内容保护HDCP,以防止具有著作权的影音内容遭到未经授权的复制.所具备的额外空间可应用在日后升级的音视频格式中.而因为一个1080p的视频和一个8声道的音频信号需求少于4Gbps,因此HDMI还有很大余量.这允许它可以用一个电缆分别连接DVD播放器,接收器和PRR.可以支持1080P的分辨率,还支持DVD Audio等数字音频格式,支持8声道96kHz或立体声192kHz数码音频传输,传输距离15米.DMX512：从控制台用标准数字接口控制调光器的方式,DMX512控制线采用5针XLR有时候是3针连接设备<如表1>；母接口适用于发送器,而公接口适用于接收器,用一条两对导线4个连接口来实现屏蔽,虽然只是需要其中一对.第二对导线用于未指定的可选场合中.必须注意的是一些调光器使用这些线来指示故障和状态信息.如果调光器用第二个信道,则需要专门配置的分路器和中继器.XLR连接器的针口分配如下：针线信号1屏蔽地/0伏2内部导体黒数据3内部导体白数据+4内部导体绿备用数据5内部导体红备用数据+用于将国际通用的DMX512信号转换成普通灯条可以使用的信号4 / 4
