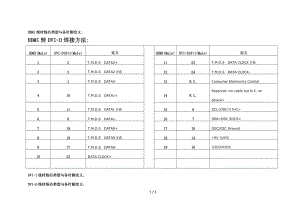

HDMI线材线芯类型与各针脚定义:HDMI转DVI-D焊接方法:HDMI<Male>DVI-D18+1<Male>定义HDMI<Male>DVI-D18+1<Male>定义12T.M.D.S   DATA2+1122T.M.D.S   DATA CLOCK屏蔽23T.M.D.S   DATA2屏蔽1224T.M.D.S   DATA CLOCK-31T.M.D.S   DATA2-13N.C.Consumer Electronics Control410T.M.D.S   DATA1+14N.C.Reserved <in cable but N.C. on device>511T.M.D.S   DATA1屏蔽156SCL<DDC时钟线>69T.M.D.S   DATA1-167SDA<DDC数据线>718T.M.D.S   DATA0+1715DDC/CEC Ground819T.M.D.S   DATA0屏蔽1814+5V电源线917T.M.D.S   DATA0-1916热插拔探测线1023DATA CLOCK+DVI-I线材线芯类型与各针脚定义:DVI-D线材线芯类型与各针脚定义:C1 = Analog Red模拟视频信号 三基色信号线中的 红C2 = Analog Green模拟视频信号 三基色信号线中的 绿C3 = Analog Blue模拟视频信号 三基色信号线中的 蓝C4 = Analog H Horizontal sync模拟视频信号 水平扫描 行同步信号C5 = Analog Ground模拟视频信号 地线8 = Analog V Vertical sync模拟视频信号 垂直扫描 场同步信号 在 DVI-D 中, 8 是 No Connect 就是 空脚, 什么也没有连接 DVI-I图样 DVI-D图样HDMIHDMI接口HDMI端子DVI转HDMIHDMI连接器供 应 商：#市格连电子#产品类型：全新 销售范围：广东省 #市  产品数量：1000000 个  产品包装：卷袋商品颜色：黄色,银白色商品产地：#商品价格：2.5个商品规格： 发布日期：2009-09-28 D15<VGA>转RGBHV焊接方法D15<VGA>RGBHVD15<VGA>RGBHV1红线的芯线92绿线的芯线10黑线的屏蔽线3蓝线的芯线11黄线的屏蔽线412513黑线的芯线6红线的屏蔽线14黄线的芯线7绿线的屏蔽线158蓝线的屏蔽线D15 端壳与 10 、 6 、 7 、 8 连接起来形成共地VGA插头的焊接方法：选择 3+4 计算机视频线的传统焊法为：注意 D15 接头一定选用金属外壳3+4 线 D15 插头红线的芯线 ：脚 1 、红线的屏蔽线 ：脚 6绿线的芯线 ：脚 2 、绿线的屏蔽线 ：脚 7蓝线的芯线 ：脚 3 、蓝线的屏蔽线： 脚 8黑线 ：脚 10、棕线 ：脚 11黄线 ：脚 13 、 白线 ：脚 14外层屏蔽 ：15 端壳压接在实际操作中,还有一种非常简单适用的焊接方法：就是在 D15 两端的 510 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线； 外层屏蔽压接到 D15插头端壳,褐线和黑线不用接,但是要剪齐,以防和其他线串接.3 / 3
