XX电器股份有限公司低压配电设备确认检验单(2023年).docx

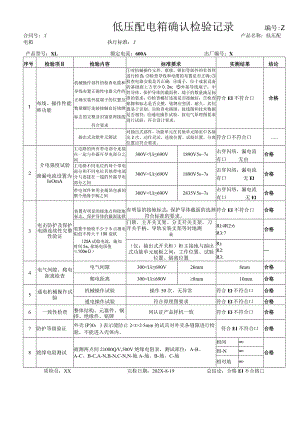

低压配电箱确认检验记录编号:Z合同号：X产品名称：低压配电箱执行标准：X产品型号：XL额定电流：600A出厂编号：X序号检验项目检验内容标准要求实测结果结论I布线、操作性能和功能机械操作部件的检查电缆和导线布置正确性电器元件的正确安装外接端子的位置及数量螺钉连接接触良好铭牌标志的完整及识别原理接线符合要求对机械操作元件、联锁、锁扣等部件的有效性进行检查；检查导线和电缆的布置是否正确;检查电器安装是否正确；端子，位于成套设备的基础面上方至少0.2m；外接导线端子：中性导体、保护导体的截面积、端子的数量满足标准的要求；检查螺钉连接是否接触好；检查铭牌和标志是否完整，铭牌应坚固、耐久，其位置易于识别。检查电路图，接线图和技术数据是否相符；通电操作试验，按电气原理图要求进行试验，符合设计要求。符合EI不符合口合格抽出式功能单元测试对抽出式部件，功能单元在其他单元隔室中各抽出2次，动作灵活，连接位置、试验位置，分离位置应符合要求。符合口不符合口2介电强度试验泄漏电流设置为IoOmA主电路的所有带电部分连接在一起与外露可导电部分之间300V<Ui690V1890V5s7s击穿闪络，漏电流有口无由合格主电路不同电位的每个带电部分和不同电位其他带电部分与连接在一超的外露导电部分之间300V<Ui690V1890V5s7s击穿闪络，漏电流有口无El合格带电部件和用金属箔包裹的整个绝缘手柄之间300V<Ui690V2835V5s7s击穿闪络，漏电流有口无El合格3电击防护及保护电路连续性完整性验证装置有明显的接地点和接地标志，保护导体的截面选择有明显的接地标志；保护导体截面的选择符合标准的要求。符合EI不符合口合格装置中抽检不少于5点测电阻值不得大于100毫欧（25A试舱电流，施加时间5s,接地电阻值100m）门锁、主开关支架、分支开关支架、刀开关手柄、导轨安装支架等对地测量Rl:4R2:6R3:7合格（仅：抽出式开关柜）柜主接地与抽出式功能单元底板之间，工作位置、试验位置、隔离位置Ri:R2:R3:4电气间隙、爬电距离检查电气间隙300<Ui690V26mm8mm合格爬电距离300<Ui690V8mm10mm合格5通电机械操作试脸机械操作试验操作50次，无异常符合El不符合口合格通电操作试验符合原理图要求符合El不符合口合格6一致性检查整体结构、元器件、铜排、绝缘件、铭牌同认证产品样机一致符合El不符合口合格7防护等级验证外壳IP30：3表示能防止2<t>25mm的试具对外壳各缝隙进行检验，不能进入壳体内。符合EI不符合口合格8绝缘电阻测试被测两点间21000QV,500V绝缘电阻表，测试部位：A-B、A-C、B-C,A-N,B-N,C-N,N-地A-地、B-地、C-地相间OO合格相-NOO相对地OO质检员：XX完检日期：202X-8-19总结论：合格EI不合格低压成套开关设备确认检验单编号：X合同号：XX产品名称：照明配电箱产品型号：XXM30163A出厂编号：XX序号检验项目检验内容标准要求实测结果结论1般检查产品内元件的检查产品涂层的检查母线（导线）配置检查电镀层和镀锌层检查铭牌的检查接线正确性检查元件安装与调整及规格符合工艺图纸及认证产品的要求。徐层应有良好的附著力，表面应色泽均匀，无缀效、流痕、针孔、起泡、透底等现象母线的配置（绝缘导线的配置）应符合一次母战加工工艺规定，电镀层和镀锌层不得有起皮、脱落、锈蚀、发黑等缺陷。产品的铭牌、符号牌应正确清晰，接线符合图纸要求。符合EI不符合口合格2介电强度试验主电路与地之间主电路各相之间3OOV<Ui690V2500V,5s无击穿闪络0再击穿闪络合格主电路与直接连接的辅助电路之间60V<Ui300V2000V,5s无击穿闪络0有击穿闪络合格与主电路不连接的辅助电路与地之间相互绝缘的辅助电路之间绝缘外壳与带电部件之间300V<Ui690V3750V,5s无击穿闪络B再击穿闪络合格3保护电路连续性试验装置有明显的接地点和接地标志，保护导体的截面选择有明显的接地点。保护导体的截面选择符合标准要求。符合El不符合口合格装置中抽检不少于5点测电阻值不得大于100mo试验电流不小于10A,试验时间：5s100m门锁、金属外壳、电器安装梁、门较链、框架断路器外壳对地测量Rkl5.2R2J8.5R3:20.3R4:12.6R5:16.8合格4电气间隙、爬电距离检查电压范围电气间隙300V<Ui690V25.5mm7mm合格爬电距离300V<Ui690V26.3mm9mm合格5通电机械操作试验机械操作试验操作50次，无异常符合团不符合口合格通电操作试验符合原理图要求符合El不符合口合格通电操作试验此试验只对无功补偿柜：分别施加85%Ue及110%Ue的电压，各元件动作正常，动作顺序符合图纸的要求。符合EI不符合口-6防护等级IP30:用边缘无毛刺的直径是2.5mm刚性钢棒的试棒对设备进行测试，试棒不得进入外壳。符合EJ不符合口合格7i致性检查整体焊接、元器件等同认证产品样机一致符合El不符合口合格8工频过电压试验工频过电压试验（只对无功补偿柜）将所有的电容切除,并将电容器的投切开关闭合。给产品施加（L2Ue>U>L1Ue）的电压,过电压保护设施应在Imin内将电容器支路全部切除。符合El不符合口9绝缘电阻绝缘电阻的测试被测两点间21000Q/V符合El不符合口合格质检员：XX完检日期:202X-8-19总结论：合格El不合格
