合成高分子卷材屋面防水层监理实施细则.doc

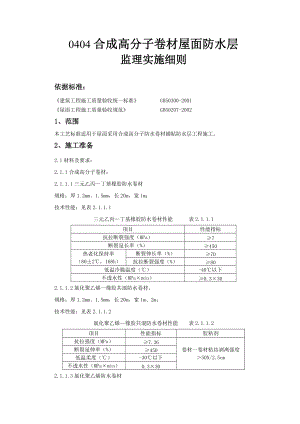

0404合成高分子卷材屋面防水层监理实施细则依据标准：建筑工程施工质量验收统一标准 GB50300-2001屋面工程施工质量验收规范 GB50207-20021、范围本工艺标准适用于屋面采用合成高分子防水卷材铺贴防水层工程施工。2、施工准备2.1材料及要求：2.1.1合成高分子卷材：2.1.1.1三元乙丙丁基橡胶防水卷材规格：厚1.2mm、1.5mm，长20m，宽1m；技术性能：见表2.1.1.1三元乙丙丁基橡胶防水卷材性能表2.1.1.1项目性能指标抗拉断裂强度（MPa）7断裂延长率（%）450热老化保持率（80±2，168h）断裂伸长率（%）70抗拉断裂强度（%）80低温冷脆温度（）-40以下不透水性（MPa×min）0.3×302.1.1.2氯化聚乙烯橡胶共混防水卷材。规格：厚1.2mm、1.5mm，长20m，宽1m、2m；技术性能：见表2.1.1.2氯化聚乙烯橡胶共混防水卷材性能表2.1.1.2项目性能指标胶粘剂抗拉强度（MPa）7.36卷材一卷材粘结剥离强度50N/2.5cm断裂延伸率（%）450低温柔度（）-30以下不透水性（MPa×min）0.3×302.1.1.3氯化聚乙烯防水卷材规格：厚度1.2mm、长20m/卷、宽0.9m；技术性能：见表2.1.1.3。氯化聚乙烯防水卷材性能表2.1.1.3项目性能指标抗拉强度（MPa）9.8断裂伸长率（%）10不透水性（MPa×h）0.3×2耐热老化（×h）100×720h强度不下降耐低温（）-30绕10mm无裂纹注：合成高分子卷材应符合GB1295291、GB1295391、HG240292标准。并符合设计要求，有出厂、复试合格的证明资料。2.1.2合成高分子防水卷材配套材料选择见表2.1.2。合成高分子防水卷材配套材料选择表2.1.2配套材料三元乙丙防水卷材使用氯化聚乙烯橡胶共混防水卷材使用氯化聚乙烯防水卷材使用1.基层处理剂聚氨酯甲、乙组份二甲苯稀释剂聚氨酯涂料稀释或水乳型涂料喷涂处理稀释粘结剂乙酸乙酯:汽油（1:1）2.基层胶粘剂CX-404胶CX-404胶或409胶LYX-603-3号胶，淡黄色透明粘稠液体，剥离强度20N/2.5cm3.卷材接缝胶粘剂丁基橡胶胶粘剂甲、乙组份或单组份丁基橡胶胶粘剂氯丁系胶粘剂CX-404胶CX-401胶LYX-603-2号胶，灰色粘调液体，剥离强度25N/2.5cm4.增强密封膏聚氨酯嵌缝膏（甲、乙组份）聚氨酯嵌缝膏聚氨酯嵌缝膏5.着色剂用于屋面着以（银灰色）涂料着色涂料（银灰色）着色涂料（银灰色）6.自硫化胶带丁基胶带或基他橡胶粘带2.2主要机具：2.2.1电动搅拌器、高压吹风机。2.2.2铁辊、手持压漆、压子、小平铲、铁桶、汽油喷灯、剪刀、钢卷尺、笤帚、小线、彩色粉、粉笔。2.3作业条件：2.3.1施工前审核图纸，编制屋面防水施工方案，并进行技术交底。屋面防水工程必须由专业施工队持证上岗。2.3.2铺贴防水层的基层必须施工完毕，并经养护、干燥，防水层施工前应将基层表面清除干净，同时进行基层验收，合格后方可进行防水层施工。2.3.3基层坡度应符合设计要求，不得有空鼓、开裂、起砂、脱皮等缺陷；基层含水率应不大于9%。2.3.4防水层施工按设计要求，准备好卷材及配套材料，存放和操作应远离火源，防止发生事故。3、操作工艺3.1工艺流程：基层清理涂刷基层处理剂附加层施工卷材与基层表面涂胶卷材铺贴卷材收头粘结卷材接头密封蓄水试验做保护层。3.2清理基层：施工防水层前将已验收合格的基层表面清扫干净。不得有浮尘、杂物等影响防水层质量的缺陷。3.3涂刷基层处理剂：涂布聚氨酯底胶。3.3.1聚氨酯底胶的配制：聚氨酯材料按甲:乙=1:3（重量比）的比例配合，搅拌均匀即可进行涂布施工；也可以由聚氨酯材料按甲:乙:二甲苯=1:1.5:1.5的比例配合，搅拌均匀后进行涂布施工。3.3.2涂刷聚氨酯底胶：大面积涂刷前，用油漆刷蘸底胶在阴阳角、管根、水落口等细部复杂部位均匀涂刷一遍聚氨酯底胶。然后用长把滚刷在大面积部位涂刷。涂刷底胶（相当于冷底子油）厚薄应一致，不得有漏刷、花白等现象。3.4附加层施工：阴阳角、管根、水落口等部位必须先做附加层，可采用自粘性密封胶或聚氨酯涂膜、也可铺贴一层合成高分子防水卷材处理。应根据设计要求确定。3.5卷材与基层表面涂胶：3.5.1卷材表面涂胶：将卷材铺展在干净的基层上，用长把滚刷蘸CX-404胶滚涂均匀。应留出搭接部位不涂胶，边头部位空出100mm。涂刷胶粘剂厚度要均匀，不得有漏底或凝聚块类物质存在；卷材涂胶后1020min静置干燥，当指触不粘手时，用原卷材筒将刷胶面向外卷起来，卷时要端头平整，卷劲一致，直径不得一头大，一头小，并要防止卷入砂粒和杂物，保持洁净。3.5.2基层表面涂胶：已涂底胶干燥后，在其表面涂刷CX-404胶，用长把滚刷蘸CX-404胶，不得在一处反复涂刷，防止粘起底胶或形成凝聚块，细部位置可用毛刷均匀涂刷，静置晾干即可铺贴卷材。3.6卷材铺贴：卷材及基层已涂的胶基本干燥后（手触不粘，一般20min左右），即可进行铺贴卷材施工。卷材的层数、厚度应符合设计要求。3.6.1卷材应平行屋脊从檐口处往上铺贴，双向流水坡度卷材搭接应顺流水方向，长边及端头的搭接宽度，如空铺、点粘、条粘时，均为100mm；满粘法均为80mm，且端头接茬要错开250mm。3.6.2卷材应从流水坡度的下坡开始，按卷材规格弹出基准线铺贴，并使卷材的长向与流水坡向垂直。注意卷材配制应减少阴阳角处的接头。3.6.3铺贴平面与立面相连接的卷材，应由下向上进行，使卷材紧贴阴阳角，铺展时对卷材不可拉得过紧，且不得有皱折、空鼓等现象。3.6.4排气、压实3.6.4.1排气：每当铺完一卷卷材后，应立即用干净松软的长把滚刷从卷材的一端开始，朝卷材的横向顺序用力滚压一遍，以排除卷材粘结层间的空气。3.6.4.2压实：排除空气后，平面部位可用外包橡胶的长300mm、重30kg的铁辊滚压，使卷材与基层粘结牢固，垂直部位用手持压辊滚压。3.6.5卷材末端收头及封边嵌固：为了防止卷材末端剥落，造成渗水，卷材末端收头必须用聚氨酯嵌缝膏或其他密封材料封闭。当密封材料固化后，表面再涂刷一层聚氨酯防水涂料，然后压抹107胶水泥砂浆压缝封闭。详见图3.6.5。图3.6.5 卷材泛水收头1密封材料2附加层 3防水层4水泥钉 5防水处理3.6.6卷材接头粘贴：3.6.6.1合成高分子卷材搭接宽度：满粘法80mm，空铺、点粘、条粘法100mm。3.6.6.2合成高分子卷材搭接缝用丁基胶粘剂A、B两个组份，按1:1的比例配合搅拌均匀，用油漆刷均匀涂刷在翻开的卷材接头的两个粘结面上，静置干燥20min，即可从一端开始粘合，操作时用手从里向外一边压合，一边排除空气，并用手持小铁压辊压实，边缘用聚氨酯嵌缝膏封闭。3.7防水层蓄水试验：卷材防水层施工后，经隐蔽工程验收，确认做法符合设计要求，应做蓄水试验，确认不渗漏水，方可施工防水层保护层。3.8保护层施工：在卷材铺贴完好，经隐检、蓄水试验，确认无渗漏的情况下，非上人屋面用长把滚刷均匀涂刷着色保护涂料；上人屋面根据设计要求做块材等刚性保护层。4、质量标准4.1本节适用于防水等级为I级的屋面防水。4.2卷材防水层应采用高聚物改性沥青防水卷材、合成高分子防水卷材或沥青防水卷材。所选用的基层处理剂、接缝胶粘剂、密封材料等配套材料应与铺贴的卷材材性相容。4.3在坡度大于25%的屋面上采用卷材作防水层时，应采取固定措施。固定点应密封严密。4.4铺设屋面隔汽层和防水层前，基层必须干净、干燥。干燥程度的简易检验方法，是将1卷材平坦地干铺在找平层上，静置34h后掀开检查，找平层覆盖部位与卷材上未见水印即可铺设。4.5卷材铺贴方向应符合下列规定:1屋面坡度小于3%时，卷材宜平行屋脊铺贴。2屋面坡度在3%15%时，卷材可平行或垂直屋脊铺贴。3屋面坡度大于15%或屋面受震动时，沥青防水卷材应垂直屋脊铺贴，高聚物改性沥青防水卷材和合成高分子防水卷材可平行或垂直屋脊铺贴。4上下层卷材不得相互垂直铺贴。4.6卷材厚度选用应符合表4.6的规定。表4.6卷材厚度选用表屋面防水等级设防道数合成高分子防水卷材高聚物改性沥青防水卷材沥青防水卷材级三道或三道以上设防不应小于1.5mm不应小于3mm级二道设防不应小于1.2mm不应小于3mm级一道设防不应小于1.2mm不应小于4mm三毡四油级一道设防二毡三油4.7铺贴卷材采用搭接法时，上下层及相邻两幅卷材的搭接缝应错开。各种卷材搭接宽度应符合表4.7的要求。表4.7卷材搭接宽度（mm）铺贴方法卷材种类短边搭接长边搭接满粘法空铺、点粘、条粘法满粘法空铺、点粘、条粘法沥青防水卷材10015070100高聚物改性沥青防水卷材8010080100合成高分子防水卷材胶粘剂8010080100胶粘带50605060单缝焊60，有效焊接宽度不小于25双缝焊80，有效焊接宽度10×2+空腔宽4.8冷粘法铺贴卷材应符合下列规定:1胶粘剂涂刷应均匀，不露底，不堆积。2根据胶粘剂的性能，应控制胶粘剂涂刷与卷材铺贴的间隔时间。3铺贴的卷材下面的空气应排尽，并辊压粘结牢固。4铺贴卷材应平整顺直，搭接尺寸准确，不得扭曲、皱折。5接缝口应用密封材料封严，宽度不应小于10mm。4.9热熔法铺贴卷材应符合下列规定:1火焰加热器加热卷材应均匀，不得过分加热或烧穿卷材；厚度小于3mm的高聚物改性沥青防水卷材严禁采用热熔法施工。2卷材表面热熔后应立即滚铺卷材，卷材下面的空气应排尽，并辊压粘结牢固，不得空鼓。3卷材接缝部位必须溢出热熔的改性沥青胶。4铺贴的卷材应平整顺直，搭接尺寸准确，不得扭曲、皱折。4.10自粘法铺贴卷材应符合下列规定:1铺贴卷材前基层表面应均匀涂刷基层处理剂，干燥后应及时铺贴卷材。2铺贴卷材时，应将自粘胶底面的隔离纸全部撕净。3卷材下面的空气应排尽，并辊压粘结牢固。4铺贴的卷材应平整顺直，搭接尺寸准确，不得扭曲、皱折。搭接部位宜采用热风加热，随即粘贴牢固。5接缝口应用密封材料封严，宽度不应小于10mm。4.11卷材热风焊接施工应符合下列规定:1焊接前卷材的铺设应平整顺直，搭接尺寸准确，不得扭曲、皱折。2卷材的焊接面应清扫干净，无水滴、油污及附着物。3焊接时应先焊长边搭接缝，后焊短边搭接缝。4控制热风加热温度和时间，焊接处不得有漏焊、跳焊、焊焦或焊接不牢现象。5焊接时不得损害非焊接部位的卷材。4.12沥青玛脂的配制和使用应符合下列规定:1配制沥青玛脂的配合比应视使用条件、坡度和当地历年极端最高气温，并根据所用的材料经试验确定；施工中应按确定的配合比严格配料，每工作班应检查软化点和柔韧性。2热沥青玛脂的加热温度不应高于240，使用温度不应低于190。3冷沥青玛脂使用时应搅匀，稠度太大时可加少量溶剂稀释搅匀。4沥青玛脂应涂刮均匀，不得过厚或堆积。粘结层厚度:热沥青玛脂宜为11.5mm，冷沥青玛脂宜为0.51mm；面层厚度:热沥青玛脂宜为23mm，冷沥青玛脂宜为11.5mm。4.13天沟、檐沟、檐口、泛水和立面卷材收头的端部应裁齐，塞入预留凹槽内，用金属压条钉压固定，最大钉距不应大于900mm，并用密封材料嵌填封严。4.14卷材防水层完工并经验收合格后，应做好成品保护。保护层的施工应符合下列规定:1绿豆砂应清洁、预热、铺撒均匀，并使其与沥青玛脂粘结牢固，不得残留未粘结的绿豆砂。2云母或蛭石保护层不得有粉料，撒铺应均匀，不得露底，多余的云母或蛭石应清除。3水泥砂浆保护层的表面应抹平压光，并设表面分格缝，分格面积宜为1。4块体材料保护层应留设分格缝，分格面积不宜大于100，分格缝宽度不宜小于20mm。5细石混凝土保护层，混凝土应密实，表面抹平压光，并留设分格缝，分格面积不大于36。6浅色涂料保护层应与卷材粘结牢固，厚薄均匀，不得漏涂。7水泥砂浆、块材或细石混凝土保护层与防水层之间应设置隔离层。8刚性保护层与女儿墙、山墙之间应预留宽度为30mm的缝隙，并用密封材料嵌填严密。主控项目4.15卷材防水层所用卷材及其配套材料，必须符合设计要求。检验方法:检查出厂合格证、质量检验报告和现场抽样复验报告。4.16卷材防水层不得有渗漏或积水现象。检验方法:雨后或淋水、蓄水检验。4.17卷材防水层在天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造，必须符合设计要求。检验方法:观察检查和检查隐蔽工程验收记录。一般项目4.18卷材防水层的搭接缝应粘(焊)结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷；防水层的收头应与基层粘结并固定牢固，缝口封严，不得翘边。4.19卷材防水层上的撒布材料和浅色涂料保护层应铺撒或涂刷均匀，粘结牢固；水泥砂浆、块材或细石混凝土保护层与卷材防水层间应设置隔离层；刚性保护层的分格缝留置应符合设计要求。检验方法:观察检查。4.20排汽屋面的排汽道应纵横贯通，不得堵塞。排汽管应安装牢固，位置正确，封闭严密。检验方法:观察检查。4.21卷材的铺贴方向应正确，卷材搭接宽度的允许偏差为-10mm。检验方法:观察和尺量检查。5、成品保护5.1已铺好的卷材防水层，应及时采取保护措施，防止机具和施工作业损伤。5.2屋面防水层施工中不得将穿过屋面、墙面的管根损伤变位。5.3变形缝、水落管口等处防水层施工前，应进行临时堵塞，防水层完工后，应进行清除，保证管、缝内通畅，满足使用功能。5.4防水层施工完毕，应及时做好保护层。5.5施工中不得污染已做完的成品。6、应注意的质量问题6.1卷材防水层空鼓：多发生在找平层与卷材之间，尤其是卷材的接缝处；原因是基层不干燥，气体排除不彻底，卷材粘结不牢，压的不实；应控制好各工序的验收。6.2卷材屋面防水层渗漏：加强细部操作，管根、水落管口、伸缩缝和卷材搭接处，应做好收头粘结，施工中保护好接槎，嵌缝时应清理，使干净的接槎面相粘，以保证施工质量，认真做蓄水试验。6.3积水：屋面、檐沟泛水坡度做的不顺，坡度不够，屋面平整度差。施工时基层找平层泛水坡度应符合要求。7、质量记录本工艺标准应具备以下质量记录：7.1 合成高分子卷材及胶结材料应有产品合格证，并在使用前做复试。7.2 胶结材料配制的配合比资料及粘结试验。7.3 隐检资料和质量检验评定资料。8、安全环保措施8.1防水层所用材料和辅助材料均为易燃品，在存材料的仓库及施工现场内要严禁烟火；在施工现场存放防水材料应远离火源。8.2屋面施工时四周应有防护措施，在距檐口1.5m范围内施工，如无脚手围栏，应侧身操作，并应挂好安全带。8.3每次用完的施工工具，要及时用二甲苯等有机溶剂清洗干净；清洗后溶剂要注意保存或处理掉。
