现代培训学校秋季学期《机械制图》期末考试卷.docx

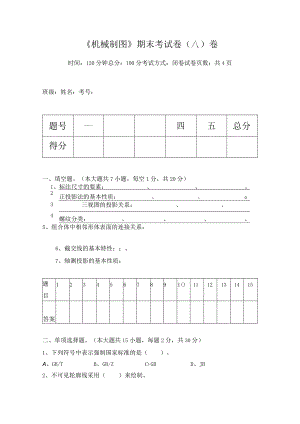

机械制图期末考试卷（八）卷时间：120分钟总分：100分考试方式：闭卷试卷页数：共4页班级：姓名：考号：题号-四五总分得分一、填空题。（本大题共7小题，每空1分，共20分）1、标注尺寸的要素：、。2、正投影法的基本性质：、O3、三视图的投影关系：、。4、螺纹分类：、。5、组合体中相邻形体表面的连接关系：6、截交线的基本特性：、7、轴测投影的基本性质：题目1234567891()1112131415答案二、单项选择题。（本大题共15小题，每题2分，共30分）1、下列符号中表示强制国家标准的是（）。A、GB/TB、GB/ZCGBD、JB2、不可见轮廓线采用（）来绘制。A、粗实线B、虚线C、细实线D、细虚线3、下列比例当中表示放大比例的是（）。A、1：1B、2：1C、1：2D、1:34、当一条直线平行于投影面时，在该投影面上反映（）。A、实形性B、类似性C、积聚性5、在三视图中，主视图反映物体的（）。A、长和宽B、长和高C、宽和高6、主视图与俯视图（）。A、宽相等B、高平齐C、长对正7、为了将物体的外部形状表达清楚，一般采用（A、三B、四C、五8、机械制图中一般不标注单位，默认单位是（A、dmB>cmC、mD、特殊性D、长宽高D、都不对）个视图来表达。D、六）OD、mm9、标题栏一般位于图纸的（）。A、右下角B、左下角C、右上角10、正等轴测图的轴间角为（）。A、120oB、60oC、90°D、左下角D、30°11、正等轴测图中，为了作图方便，轴向伸缩系数一般取（）。A、4B、3C、2Ds112、根据组合体的组合方式，画组合体轴测图时，常用（）作图。A、切割法B、叠加法C、综合法D、切割法、叠加法和综合法13、正投影法中的投射线相互平行，且（）投影面。A、平行于B、垂直于C、倾斜于D、相交于14、机件的每一尺寸、一般只标注（），并应注在反映该形状最清晰的图形上。A、一次B、二次C、三次D、四次15、投影的要素为投射线、（）、投影面。A、观察者B、物体C、光源D、画面题目12345678910答窠三、判断题。（本大题共10小题，每题1分，共10分）1、国家制图标准规定，图纸大小可以随意确定。（）2、绘制机械图样时，尽量采用1：1的比例。（）3、当圆的直径过小时，可以用线实线来代替线点画线。（）4、正等轴测图与斜二等轴测图的轴间角完全相同。（）5、制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。（）6、国家制图标准规定，各种图线的粗细相同。（）7、画图时，为了作图简便，一般将变形系数简化1。这样在画正等轴测图时，凡是平行于投影轴的线段，就可以直接按立体上相应的线段实际长度作轴测图，而不需要换算。（）8、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。（）9、丁字尺与三角板随意配合，便可画出65度的倾斜线。（）10、图样中书写汉字的字体，应为长仿宋体。（）四、名词解释。（本大题共4小题，每题5分，共20分）5、比例：6、局部放大图:7、装配图:4、零件图:五、作图题。（本大题共1小题，每个图10分，共20分）画出下列图形的三视图。
