工程建设公司QC小组提高220kV GIS冬期大体积混凝土施工质量成果汇报书.docx

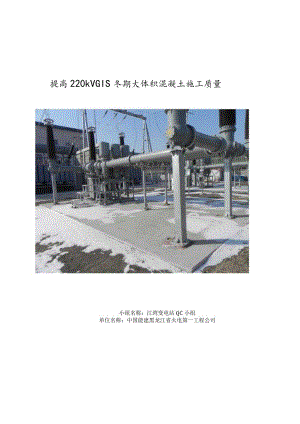

提高220kVGIS冬期大体积混凝土施工质量小组名称：江湾变电站QC小组单位名称：中国能建黑龙江省火电第一工程公司一、工程简介3二、小组简介3QC小组成员概况表3三、选题理由3四、设定课题目标错误!未定义书签。五、目标可行性分析5六、原因分析6七、要因的确认7八、制定对策8九、对策实施8十、效果调查11H一、巩固措施12十二、总结及下一步打算13工程简介本工程为江湾220KV变电站新建工程，站址位于松花江冲击平原，哈尔滨松北区翔安北大街与万宝大道交叉处的土地中，区内地貌类型较为单一，属堆积地貌类型，地势平缓，地表无河流，无侵蚀沟谷发育，整体完整性好，场址为耕地，地表植被茂盛。该工程系新建工程，站区设计布置为南北向，南北长为74.00m,东西长为93.1m。变电站电压等级共有三种：220kV、66kV和IoKV。220kVGIS设备基础位于站区北侧，有2座22OkVGlS基础。220kV GIS混凝土成型照片二、小组简介QC小组成员概况表小组名称江湾变电站QC小组I小组注册号IHhy06活动课题提高220kVGIS冬期大体积混凝土施工质量成立时间2011年03月15S活动时间2011年03月一2011年05月课题类型攻关力课题注册号Hhy06-l序号姓名性别技术等级组内职务小组分工1男工程师组长方案策划2男工程师付组长技术交底3男技术员组员负责计划实施4男员级组员安全交底，监控5男工程师组员负责资料整理,测量监控6男工长组员方案实施平均年龄35出勤率100%制表日期：2011年03月16日制表人：徐兴辉三、选题理由1、本工程220kVGIS基础浇筑混凝土方量大，单次浇筑时间长，冬期施工，受季节影响，受施工场地的影响，不利于混凝土浇筑质量的控制，如何保证混凝土施工质量是保证是否达到优质工程的关键。2、通过本次QC活动，改进GlS基础大冬期大体积混凝土施工工艺，找出影响基础大体积混凝土施工质量通病的方法，为今后从事类似基础大体积混凝土施工积累宝贵经验。为此，项目部根据公司要求，节约成本，但又须满足工程GlS基础冬期大体积混凝土施工质量，防止质量通病的发生，为本工程争创国家优质工程打下基础，所以本QC小组以“提高GlS基础冬期大体积混凝土施工质量”为活动课题。四、设定课题目标1.确定目标值根据调查的数据，以往的大体积混凝土裂缝控制合格率为89%,本小组所研究的GlS基础大体积混凝土施工，主要在冬期，施工质量的主要问题是温度裂缝与干缩裂缝，QC小组主要围绕着怎样降低这两个问题的频数为主要活动内容，提高GlS基础混凝土施工质量，使其施工合格率达到95%以上。针对以上的分析结果，根据施工质量标准要求，本QC小组制定目标如下：冬期施工，大体积浇筑质量在允许范围内，降低温度裂缝、干缩裂缝发生的机率，提高施工质量合格率。合格率（）活动前目标值冬期大体积混凝土施工质量合格率制图时间：2010年03月17日制图人：孙学宇五、目标可行性分析我们对影响冬期大体积混凝土施工质量的因素做了一下调查，并做了统计分析,详见下表：大体积混凝土质量缺陷统计表。表2序号质量缺陷频数频率先累计频率先1温度裂缝2549492干缩裂缝1529783蜂窝麻面48864表面不平整36925湿渍24966其他241007合计51100N=51制表人：徐兴辉制图时间：2011年03月26日MS()X汁母数”)ABCDBF废干Ie修宣表百平M其它薇筑勺编MSS虐委220kVGlS基础冬期大体积混凝土施工质量排列图制图人：徐兴辉制图时间：2011年03月26日由上表分析可知，我们于3月初在GlS基础施工之前就开始了QC活动，对影响大体积混凝土质量的理论原理和各个施工环节进行了详细的分析，认为从混凝土配合比的选定到混凝土现场浇筑施工存在诸多影响混凝土质量的不利因素，在冬期施工，须逐一解决。温度裂缝和干缩裂缝是大体积混凝土质量通病的主要问题，分清原因，并采取针对性的有效措施进行整治,做到有的放矢,QC攻关小组的活动才能取得成功。小组成员对此项工作的重要性和难点有充分的认识，项目部全力支持QC小组采取的各项管理、技术、经济、安全等措施，在工作中，各项措施能落实到位。六、原因分析下面我们从人、机、料、法、环等几个方面来细致分析。具体详见下图：七：要因的确认:序号末端因素分析方法负责人结论1质量控制不到位建立各级岗位责任制，加大奖惩力度现场调查一般因素2管理人员监督检查不到位严格执行岗位责任制调查分析一般因素3人员质量意识不强加强管理，强化责任制，加强施工人员思想教育，制定可行的奖惩制度，并落实到实处。调查分析一般因素4技术水平低加强人员的技术培训调查分析一般因素5搅拌设备不稳定对商混站设备进行彻底检修，并培训设备检修人员，做到设备运行良好，性能稳定。现场调查一般因素6设备未按时检定按照设备检定周期定期检定（主要是电子计量部分）现场调查一般因素7水泥过期保证水泥三个月一检定，对检验不合格的水泥坚决不允许使用。现场调查一般因素8原材料质量不合格加大考察力度，严把材料质量关，对不合格材料坚决不予使用。现场调查一般因素9未按优化的冬期大体积混凝土配合比施工精心优化配合比，严格按配合比施工调查分析一般因素10商混供应不及时加强与商混站的沟通，备用应急预案，加强协调力度。现场调查一般因素11未分层分段进行浇筑针对冬期大体积施工问题编制施工方案及指导书，并明确采取有效措施防止质量通病的发生。对全体参建单位人员技术交底。调查分析一般因素12浇筑时，布料的方法不正确加强现场施工人员的培训，并请有经验的施工人员在现场进行示范，切实提高施工人员的质量意识、技术水平和操作技能。进行严格技术交底，按照技术交底要求进行施工作业。调查分析一般因素13养护方法不当、不及时做好技术交底工作；加强监督检查力度现场调查要因14对工艺过程不熟练，振捣不当，未进行二次抹压做好技术交底工作；让有经验的人员做技术示范；加强技术培训调查分析要因15大体积砂测温不当专人测温，布置好测温点现场调杳要因16安全设施不齐全加大对安全设施的投入，渲染现场的安全气氛。现场调查一般因素17指挥方法不当组织不力设置专人指挥现场调查一般因素18冬期施工，气温低搭设暖棚，专人控制温度温，做好温度记录调查分析要因八、制定对策针对以上要因确认找出的要因，QC小组成员组织讨论分析，提出以下对策，见下表:序号影响因素对策目标制定措施责任人检查人时间1冬期施工，气温低（要因）搭设暖棚，专人控制温度温，做好温度记录暖棚内温度达到10度专人升温,轮流值班，做好检查和记录汪显发2011.03.15302工艺不熟练，未加强振捣，进行二次压光（要因）加强技术培训,积极开展质量活动熟练掌握每道工序制定培训计划及施工方案孙学宇温鲜明2011.03.15-2011.03.303测温方法不当（要因）加强培训，开展质量活动熟练掌握测温方法工序制定培训计划及监督检查汪显发朱磊2011.03.15-2011.03.314养护方法不正确（要因）制定切实可行的施工方案；加强过程监督做到全员参加技术交底；施工过程严格按施工方案执行做好技术交底工作徐兴辉2011.03.15-2011.03.31九、对策实施实施一：及时搭设暖棚，专人升温，轮流值班，加强检查和记录1.大体积混凝土施工质量控制期间，气温处于负温状态，有降雪发生，由于工期紧，设备安装的需要，必须进行大体积混凝土的施工。2.混凝土生产的各环节都要求做好准备，从原材料加温，混凝土的生产运输，现场混凝土的浇筑，均要求保证质量。为此，商混站的原材料，采用蒸汽加热法对中砂进行预热，水温提高到80度，搅拌按照先投碎石、砂子，水，最后水泥工序过程，保证混凝土的出罐质量和温度。罐车进行保温，选择的商混站距离施工现场尽可能短，减少混凝土运输过程中的热量损失。浇筑过程中，加强领导，充分组织施工人员，加快混凝土的入模速度。3.2011年3月份哈尔滨的室外气温始终处于5度以下，持续负温，属于典型的冬期施工，需要提升室外的温度。为了保证混凝土成型后，内外温差不超过25度，现场搭设养护暖棚，工作人员实行每天24小时值班。为此，项目部及时搭设暖棚，专人生炉子进行升温，实行24小时轮流值班，保证棚内温度不低于10度。实施效果：通过14天的记录检查得知，棚内温度未低于1()度。实施二：控制混凝土的浇筑过程的关键环节，加强振捣和二次压光1 .钢筋工程控制。钢筋工程实施车间下料现场绑扎的工艺流程。钢筋的检查注重过程质量控制，施工中边绑扎、边检查，绑扎完成后再最终检查。图纸中钢筋为分层下料，分层绑扎，为适合整体浇筑，对部分搭接的钢筋合并成整根钢筋。2 .混凝土供应。本次混凝土浇筑一次量为198m3,要求商品搅拌站提前作好准备，满足现场混凝土的生产和运输需求。为避免设备故障影响现场昼夜连续施工，特指定了设备故障紧急预案，在整体施工过程中未出现设备故障的情况。3 .混凝土施工人员组织。成立现场施工领导小组，负责现场混凝土施工过程各环节和现场质量安全等各专项工作。同时制定现场操作人员分工明细表，且分发到班组手中，明确责任，落实到人。4 .混凝土地泵就近基础安放，商品混凝土运输车分远角和近角2个方向布料。5 .当环境温度低时，罐车保温好，输送管用麻袋片包好，以保证混凝土入模温度不低于IO0Co6 .碎采用分层分段推进法布料，控制布料厚度和自由倾落高度。7 .混凝土的振捣紧跟布料进行，注意混凝土上下层的有效结合，并采用二次振捣方法，以增加混凝土的密实度，减少内部微裂缝，提高混凝土强度和抗渗性。8 .碎浇筑到设计位置后用木抹子先进行粗抹，一个小时后用木抹子再进行抹面，要求表面平整，终凝前用铁抹子压浆、压光，确保无裂纹，表面平整。实施效果：混凝土自出厂运至现场浇筑，浇筑过程严格按照设计方案进行，加强振捣和二次压光,保证了浇筑质量。实施三：科学布置测温点，派专人进行测温。为防止大体积混凝土内外温差过大而产生裂缝，科学安排测温点；预埋测温管时与钢筋绑扎牢固，以免位移或损坏，每组测温点有3根(一根距碎上表面IOem,一根距碎下表面20cm,一根在碎高度的中心)，涵盖整个基础底、中、上的基础深度。在管的上端用胶带做上标记，便于区分深度。测温人员，按两班考虑在碎浇注完毕6小时后开始测温，前三天每2小时测一次，之后每4小时测一次，测温时发现混凝土内部最高温度与外部温度之差达到25度或温度异常，及时通知技术部门和项目技术负责人，以便及时采取有效措施，浇水、覆盖毛毡、棉被、加厚覆盖土等，以保证混凝土内外温差不超过标准值。实施效果：混凝土浇筑完毕后，连续H天监控了测温点的温度变化情况，内外温差最大值没超过25度，满足规范要求。实施四：派专人进行养护。混凝土的养护对混凝土强度非常重要，对混凝土裂缝控制尤为关键。冬期大体积混凝土施工，养护工作，直接关系到混凝土质量。由QC小组成员汪显发负责对建立的养护队伍进行监督管理。根据测温情况及内外温差情况决定是否继续养护保温。混凝土浇注完抹面完成后，进行养护，混凝土上表面先铺一层InIm塑料薄膜覆盖和麻袋片，混凝土侧面不拆模，用膨胀珍珠岩先进行临时回填，养护14天后一并拆模。养护棚内温度明显高于棚外的大气温度，有效预防由于棚内外昼夜温差或天气骤变引起混凝土温度较大的变化。经过14天的养护，检测结果表明，基础混凝土养护工作“完全符合技术规范要求，混凝土养护状况良好”。有效的防止混凝土内部冬期有害裂缝的产生。实施效果：养护14天后，大体积磴表面平整，试块强度符合设计要求，温度裂缝和干缩裂缝符合目标值。正处于暖棚养护、测温期中的22OkVGlS基础养护测温后的GlS基础分部(J-分部)I：程质“；报验请单<:OJBAl01I：程名称：江湾？2QkV变电站新建IFJ.：.“T1,.7.()11(0(H07致四隗22(1.出任女航媒跳&I>；iJj."，岩甲M彷2I.程监叶丁.一螂施工承包合同的现定,额蛀屉外画.额I触爆兔程现J.施L寇担纯项目那自检.相册科合国家林有和技术规范以及本!用汉力的要求.请审者和喉收,附件：设备区础广分部IC%Wj.K专业监理I：程师审酣.我孑徜M仙体分股修3解*,第佛陵代浏息虫K镇M臼G幽力用碱女J弟余心决K、咏了闹甲球梃潞：HJi,。仇7程师意M:同务专也杀If那京泞应点胆.叫：>.M。3表3O18-4*混凝土原材料及配合比设计检验批质量验收记录h050001070401003表576（续表）腌I1PPK'K；./15:r)甲-inffr!HbwVIi>,.过触确定O-M初MHihWVI4i(«J'f«lJ*3规;W7M砂则俄；swin恻ZOIOM兄礴S3-沈SJ->-7»,川MRIJK必*柔府饮用水8：打0£。建时AM也"AN*1*JQIlW»iI八*1、.“H-，E儿1-.*UJIfVAI卜油4Ln市4扪氏月11:½i,11',r,I)I*LLt<11!)Hm¼p4,然J5）-IJf-何：应3?（定即.断条MM小弟,代曲到IM混;VI1扑记.心IOlIH略元J柔,f!鎏哪次”ff1I'<4普通混凝土施工检验批质量验收记录编号：050001070403003单位（单位）丁村臣林他即位帐执打标准昌林及掂耳分包单位"佻h役备Xfcft)WiWI黑尼H：行火电第I，公M用取，平咄<Q¼tA>哽UK理«Ilk*k发电，检消)½MF夕加I,Mg叱”f.<P,GmIHIt-Z(MW)检代耍HK41M«陵掩住一外型姐MtrHn偏）；“I产中跳晶尺|3,均6双诵城窜位图内.七影R，的假儿I,r,.>'l,.11"».,"ft,.'1114处件1*1Ifl蚀1;MiWb4i!肩'u,lC川小的，“小流格,'/）|晒I忖I二出技展处理，受.八.。忤，f二，.J-"ij>:HI./”也，M,.向hv.不僦由ShZ铀构性瓶和设普安邑的尺40羽;3制过尺寸元I，偏>；H第吗M构件他W安单位代;I；心犬姓HP*.“fl.13处理的落明,1"嫉油"，货：5：门.|丁人,.h'业IK（籁公）分包城U经理崎舞i&Q）中也Olid*今檄令lyV-I设备基础混凝土结构外观及尺寸偏差检验批质吊验收记录编号：0500010/0403003十、效果调查通过QC小组成员有针对性的对策实施，对浇筑完成后的GlS基础大体积混凝土浇筑质量进行检查，检查300处，不合格12处，合格288处，检查合格率为96%,比活动前提高了7%,归纳分析绘出活动后GlS基础混凝土施工质量效果统计表、施工质量排列图及对比图。GIS基础混凝土施工质量效果统计表表3制表人：徐兴辉制表时间：2011年04月25日温度裂缝干缩裂缝蜂窝 麻面表面平整度差缺棱掉角缝除 其它夹层220kVGIS基础冬期大体积混凝土施工质量排列图制图人：徐兴辉制图时间：2011年04月26日合格率(%)目黛伯玄标像活动效果对比图制图人：张立文制图时间：2011年04月28日一、巩固措施1 .根据基础施工改进后的最终效果来看，混凝土施工缝的减少对大体积混凝土的施工质量、成本控制、工期节约等方面均有提高。2 .施工过程控制非常重要，对关键部位、重要专项工程实施联合检查，有效的控制了施工质量的各个环节。3 .施工人员的精心组织、施工材料的充分储备、设备机械的统筹协调，施工质量的联合检查，现场其它承包商的大力支持，项目部领导的高度关注，从各方面来说，施工准备非常充分，为GIS基础工程整体浇筑顺利实现提供保障。4 .由于变电站多项目的快速发展，具有变电经验的施工管理人员和施工技术人员稀释较快，给现场施工管理带来一定的困难。在现场各承包商和工程公司内部，加强现场专项理论培训和在岗实践培训，显得尤为重要。5 .为巩固所取得的成果，更好地指导下步工作和类似工程施工，我们做了以下工作：QC小组通过第一轮PDCA循环取得了预期效果后，对本项目编制，«220kVGIS基础冬期大体积碎施工方案和相关技术交底进行一次修订和完善。6 .活动结束后，项目总工主持整理成形文件，上报变电建筑分公司，以指导其他变电站类似工程的大体积混凝土施工质量控制。组织编制了220kVGIS基础冬期大体积碎工程施工工艺方法，为今后类似工程的施工质量控制提供参考和指导。中国能建黑龙江省火电第一工程公司提高22OkVGlS基础冬期大体积混凝土施工质量工艺方法施工单位批准人：破7加年，月砂日施工单位审核人:施工单位编制人:S 10"年Io月外日;x_，年/0月分日7 .通过此次QC小组活动较好地解决了大体积砂施工质量控制的难点问题-一裂缝控制，掌握了大体积混凝土施工质量控制的要点，大大降低了碎温度裂缝和收缩裂缝出现率，总裂缝出现率也大大降低，优质、高效地完成了GIS基础大体积混凝土工程的施工，为本工程创优打下了良好基础。经过此次QC小组活动，使得本工程的GIS基础冬期大体积混凝土的施工质量得到了大幅提高。总结此次施工质量提高的经验为以后同类型的GIS基础大体积混凝土施工做参考。十二、总结及下一步打算通过本次活动，小组成员分工协作，各展所长，充分发挥了各自的主观能动性，解决一系列问题。在专业技能，质量意识，协同作战的能力、QC工具运用技巧等方面取得明显进步，实现了我们设定的目标，更值得可喜的是增强了小组成员对技术改造的信心，让小组成员的思路更加开阔，质量意识、团体精神也大大提升。现将我们小组活动前后各方面的能力作自我评价。小组成员自我评价表表4项目自我评价活动前（分）活动后（分）质量意识23个人能力14QC知识34解决问题的信心34团体精神35制表人：孙学宇制表日期：2011年04月29日小组成员自我评价雷达图如下:本次活动增强了小组成员和项目部相关人员的安全质量意识，提高了大家解决实际问题的信心和能力，鼓舞了全体工作人员的士气，江湾220kVGIS冬期基础大体积混凝土施工质量得到了保证，经济效益也得到了提高。这次活动的成功给小组成员带来了极大的信心和鼓舞，在今后的工作中，我们将继续开展QC小组活动，更加严格地加强管理，注重过程控制，进一步提高工程质量，为企业赢得信誉。
