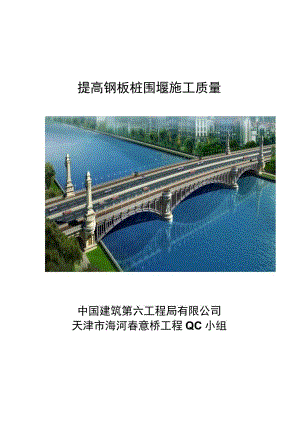

工程建设公司QC小组提高钢板桩围堰施工质量成果汇报书.docx

提高钢板桩围堰施工质量中国建筑第六工程局有限公司天津市海河春意桥工程QC小组各位领导、专家：大家好！我来自中建六局海河春意桥项目，我发布的课题是:“提高钢板桩围堰施工质量”目录一、课题介绍二、QC小组简介三、选题理由四、现状调查五、目标确定六、原因分析七、要因确认八、制定对策九、对策实施十、实施效果检查十一、巩固措施及标准化十二、体会和今后打算一、课题介绍由我单位承建的海河春意桥项目地处规划中的天钢柳林地区城市副中心，位于快速路海津大桥与雪莲南路吉兆桥之间，桥梁全长324.66m,主桥跨越海河，为三跨变截面连续钢箱梁桥,最大跨径85m,桥面宽40m；其中，5#、6#主墩位于水中，桥墩处静态水深9.5米，承台平面尺寸为48.6米又7.7米；根据我公司制定的施工组织设计，水中柱墩承台采用钢板桩围堰进行施工，钢板桩长24米。二、QC小组简介中建六局海河春意桥QC小组，于2011年10月1日注册组建,本QC小组由8名组员组成，均为本科学历；其中高级工程师4人，工程师2人，助理工程师2人；小组成员均有着扎实的工程理论知识和丰富的施工经验。活动概况小组名称海河春意桥工程QC小组小组注册时间2011.10.1课题活动时间2011.10.12012.1.15小组活动课题提高钢板桩围堰施工质量小组人数8人小组类型现场型活动次数2次/月平均接受QC教育时间30小时出勤率100%小组人员组成序号姓名性别年龄文化程度职务职称组内分工承担工作1男52本科公司副总经理高工顾问指导小组活动2男45本科公司总工程师高工技术指导指导小组活动3男40本科项目经理高工组长小组活动部署4男33本科项目副经理高工副组长小组活动部署5男30本科项目总工程师工程师副组长小组活动部署6男29本科项目试验室主任工程师组员小组活动实施7男28本科项目工程部经理助理工程师组员小组活动实施8男27本科项目质检员助理工程师组员小组活动实施三、选题理由理由一：在软弱地质条件下，深水基坑采用钢板桩围堰施工的案例较少，钢板桩围堰的施工质量将决定着整个工程的顺利实施。理由二：在9.5米深的深水水域进行钢板桩围堰施工，围堰的施工质量不仅关系到整个工程的施工成本与工期，更关系到后期承台结构的施工安全，其意义巨大。理由三：海河春意桥作为海河上游五公里的标志性工程，深受业主及社会的瞩目。理由四：公司已将海河春意桥定为创天津市金奖海河杯工程，因此，确保每道工序质量，是我项目的创优质目标要求。四、现状调查小组成立后，小组成员立即对我公司施工过的中央大道永定新河大桥、重庆江津粉房湾长江大桥、重庆中渡长江大桥、吉林松原第二松花江大桥钢板桩围堰施工质量进行了统计和分析，共抽查了500个清单记录，其中有60个记录不符合要求，合格率为88%；最终汇总得出影响我公司深水基坑钢板桩围堰施工质量的主要问题清单如下表：深水基坑钢板接阴堰附工怆主要向即。总表煽子沽审快，刘健就Rffli20H.10.15小组根据影响钢板桩围堰施工质量的主要问题汇总表，采用排列图法对施工缺陷进行分析。编制：于浩原因排列图结论：从排列图中可以看出：转角处钢板桩定位不准确（八）和钢板桩围堰渗漏（B）是影响我公司钢板桩围堰施工质量的主要症结。五、目标确定经过小组成员研究决定，最终报公司总工程师审批，确定本次小组活动的目标为：总目标：总的抽查合格率达到95%以上；分目标：转角处钢板桩定位不准确（八）和钢板桩围堰渗漏（B）合格率要控制在70%以上。六、原因分析目标确定后，小组开始查阅资料并进行专题讨论，讨论中自由发言,充分发表个人意见，并对各种意见的正确性及可实施性进行分析总结，找出各种影响钢板桩围堰质量的原因，小组对此问题采用的是中央集中型关联图法进行分析，详见下图。七、里因确认_1r培训不赢调查分析：于浩负责。项目部已经在会议室专门召开了钢板桩围堰质量培训会，所有技术人员及施工班组负责人都参加了培训，并且通过考核。此外还专门从各施工队中挑选出接受能力强、责任心强的工人在试验段现场接受培训。）非要因结论调杳分析：郭秉奎负责。经过现场抽杳，发现施L过程中虽然严格按照规范施工，但由于经验不足仍会出现一些问题。调查分析：刘跃武负责。在随机抽查过程中，发现质量技术监督员没有全程监督指导施工。结论5未计算异形钢板桩尺寸调查分析：徐利负责。现场抽查个别异形钢板桩在使用后已经过计算。调查分析：许哲负责。经过实际测试，发现第一批进购的钢板桩材料型号和尺寸对于实际旅工不匹配C结论未焊接槽钢调查分析：许哲负责。通过对施工现场检查确认，已经焊接槽钢未考虑水流影响调查分析：郭秉奎负责。定位桩在插打之前已经经过计算并考虑各种可能影响的因素，其中包括水流因素。非要因测量问题非要因调查分析：许哲负责。通过全站仪对各水准点的复核，钢板桩桩顶高程符合工艺设计要求，桥墩台的中心桩、基础从横边线和中心线及临时测量水准点均准确。IIL三论不足.三三调查分析:许哲负责。经考核检查，相关技术人员均已熟练掌握钢板桩围堰施工工艺流程。八、制定对策根据对各种末端因素的本质进行分析，我们确定了4个要因，并经过小组讨论确定了应对措施，制定了对策。见下表。要因对策目标措施产成间完时负责I人经脸欠缺时参加人员进行钢板桩围堰施工经验的传授及教育经过学习培训让相关人员借鉴同行经验的同时，通过自身的实践来上曾长经验项目部进购了投影仪并搜索了大量的相关资料和以往的施工经验对参加人员进行教育培训，并结合施工实践耒增长经验项目部11.10.26徐利2管理力度不缈时现场技术监督舌理人员开会下达任务指标并进行质量教育现场技术管理人员能够以身作则.发扬主人翁精神，为项目负责，实时对施工现场进行监督指导为现场技术管理人员开专题会议.进行质量教育的同时下达任务指标并把具体任务落实到每一个人身上项目部11.10.26刘跃武3锁口未涂抹黄油等混合物现场监督杜绝此现象通过给现场技术人员分配任务，已将此任务下达给专人完成施工现场11.10.27许哲4一前期准备不足安排专人进行工充分做好前期准备指定专人进行各项工程前期检查,并对要求进行试验的材料产格按照设计要求到实验室进行试¾,确保各种材料符合规范及实际要求现场.试验室11.10.27郭秉至九、对策实施1、经验欠缺项目部为了提升钢板桩围堰旅工人员的技术经验,花费了大量的人力物力，采购了相关的学习设备由项目总工程师对参加人员进行技术指导和教育。结合专业技术知识，应用到实际工作当中，借鉴同行的施工经验并结合本工程的特点总结出一套具有中建六局特色的施工方案。实施结果：对人员技术教育之后，钢板桩施打不垂直及围堰渗漏的情况基本消失了，围堰效率也得到了提高2、管理力度不足U神面。开展专题会议，加强对现场报术管理人员进行质量意识教育,发扬主人翁精神，以身作则,为项目负责，为业主负责，为社会负责，秉承公司企业宗旨：“诚信经营、创造财富、El报社会、福利员工”，建满意力程，建放心工程，建精品工程,弘扬公司及项目部的职业精小组分别对开展专题会议前后的钢板桩施打合格率进行了简单的数据统计对比，得到下表：序号项目合格率效果对比1钢板桩施打质量88%差2钢板桩施打质量98%U好!3、锁口未涂抹黄油等混合物V改良方案I并采取惩罚制度，严格控制钢板桩质.实施措施I安排专门现场管理人员进行此项步骤的监督检查在钢板桩施打过程中，管理人员24小时现场监督。通过对现场人员监督后钢板桩施打合格情况统计如下表序号次数监督前钢板桩不垂直及渗漏效果好监督后钢板桩不垂直及渗漏4、前期准备不足针对此问题，经过项目部开会总结决定，统筹各个部门来对前期准备工作进行检查管理，对所有进场材料及机械均要进行合格检验，符合规定要求的方可进场,严格控制不合格产品或材料进入工程中去。实施结果：统筹前期准备工作后，钢板桩施打不垂直及围堰渗漏情况基本消除，围堰质量十、实施效果检查1、对策措施全部完成后，我们小组对当前正在施工的现场质量情况进行了检查并统计，当前统计结果发现本次活动取得了显著成绩，渗漏问题较活动前明显减少，基本消除了钢板桩位置不正确、桩身位置不垂直等质量通病。小结：通过对现场的钢围堰的施工进行检查，证明了此方法取得了良好的效果，钢板桩施打不垂直和渗漏问题基本消除。2、小组对10月1日JO月27日施工的5#墩钢板桩围堰质量问题进行分类统计，结果如下表所示。5#墩钢板桩围堰质量情况统计表序号质量问题统计技术障碍统计类型出现频次类型出现频次1施打钢板桩时个别桩位置不正确,桩身不垂直（八）2钢板桩渗漏问题及处理(D)22部分相邻钢板桩接头位置上下没有错开(B)2钢板桩的接长(E)13钢板桩的的机械性能和尺寸不符合规定要求(C)2钢板桩的加固(F)1编制：于浩审核：刘跃武2011.10.29小结：通过对采取对策后的5#墩钢板桩围堰质量的分类统计，证明此对策的实施大大提高了钢板桩围堰的施工质量，大大提高了工作效率，达到了预期的目的。3、项目领导对施工人员及现场技术管理人员抽查。施工人员已经能够熟练钢板桩施工工艺流程，并严格按照施工方案施工；现场技术管理人员都按岗位履行职责，为项目负责。对策实施目标的检查要因目标否成是完经验欠缺施工人员熟练掌握施工工艺完成管理力度不足使项目达到规范化管理完成锁口处未涂抹黄油等混合物现场监督，杜绝此类现象的发生完成前期准备不足统筹安排，严把材料质量关完成编制：于浩审核：刘跃武2011. 10. 29通过全组成员的努力，积极的采取对策使得钢板桩围堰施工实测项目合格率明显提高，达到了设定的目标。通过全组人员的共同努力合格率达到9S目标得以实现审核,刘跃武2011. 10. 30编制，于浩分目标的实现_在正式施工时，我部施工5#墩钢围堰每施打一根进行一次检查验收，共抽查210根，分目标合格率高达90%,达到了我们最初设定的70%的活动分目标，活动取得了成功。结论：通过开展QC活动，钢板桩围堰工程质量有了极大改善，钢板桩位置不正确，桩身不垂直以及围堰渗漏已经不是影响钢板桩围堰质量的主要原因，其他影响较小的原因还有待小组去发现并解决，以如期达到杜绝施工隐患，优质优量，塑造精品工程的目的。十一、巩固措施及标准化钢围堰施工过程中，全体QC小组成员发挥创新能力，成功解决了这一施工难题，为使未来工程顺利优质的完成，我们采取了以下措施，并使QC小组活动成果达到标准化，指导今后类似工程施工。1、总结经验，对上述对策及各项措施通过技术交底、现场指导等方式用于今后钢围堰施工。2、将钢围堰施工经验，总结编写成项目作业指导书及企业工法,并获得了批准，在以后的类似工程中运用。3、编写了钢板桩围堰施工技术指南、钢板桩围堰施工质量管理实施细则为今后承接类似工程奠定了坚实的基础，现本公司已经将其作为内部培训材料，为公司的发展壮大贡献了力量。十二、体会和今后打算小组当前小结及自我评价小组对当前完成的工程情况进行了小结并进行自我测评，通过小组活动后，小组成员各方面的能力得到很大提高，见下表和下图。我们下一个活动课题是钢箱梁安装技术研究敬请各位评委不吝指导发布完毕谢谢大家
