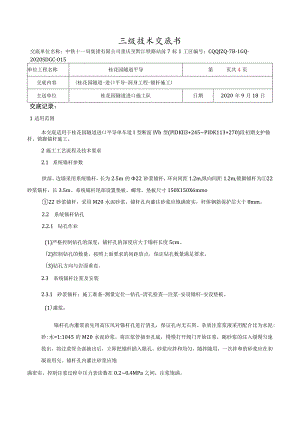

三级技术交底书交底单位名称：中铁十一局集团有限公司重庆至黔江铁路站前7标1工区编号：CQQJZQ-7B-1GQ-2020SDGC-015单位工程名称桂花园隧道平导第页共4页交底内容(桂花园隧道-进口平导-洞身工程-锚杆施工)主送单位桂花园隧道进口施工队日期2020年9月18日交底记录：1适用范围本交底适用于桂花园隧道进口平导单车道I型断面IVb型(PlDKll3+245PIDK113+270)段初期支护锚杆、锁脚锚杆施工。2施工工艺流程及技术要求2.1 系统锚杆参数拱部、边墙采用系统锚杆，长为2.5m的22砂浆锚杆，环向间距1.2m,纵向间距1.2m,锁脚锚杆为22砂浆锚杆，长3.5m。系统锚杆尾部设置垫板、螺母，垫板尺寸150X150X6mmo22砂浆锚杆，采用M20水泥砂浆，锚杆孔内灌注砂浆应饱满密实，杆体钢筋保护层大于8mm。2.2 系统锚杆钻孔2.2.1 钻孔作业(1)严格控制钻孔的深度，锚杆孔的深度应大于锚杆长度5cm。(2)控制钻孔的数量，按照上面要求的间距放点，保证钻孔数量满足要求。(3)钻孔方向与岩面垂直。2.3 系统锚杆注浆及安装2.3.1 砂浆锚杆：施工准备-测量定位-钻孔-清孔检查-注浆-安设锚杆-安设垫板。(1)灌浆：锚杆孔内灌浆前先用高压风对锚杆孔进行清孔，保证孔内无石屑、杂质注浆浆液采用配合比为水泥:砂:水=1:1045的M20水泥砂浆。将注浆管插至孔底，慢慢打开阀门开始注浆，随砂浆的注入缓慢匀速拔出，将注浆管全部抽出后，立即把锚杆插入眼孔。砂浆应拌和均匀，随拌随用，一次拌和的砂浆应在初凝前用完。锚杆孔内灌注砂浆应饱满密实，控制注浆过程中压力表读数在0.20.4MPa之间，注浆饱满。三级技术交底书交底单位名称：中铁十一局集团有限公司重庆至黔江铁路站前7标1工区编号：CQQJZQ-7B-1GQ-2020SDGC-015单位工程名称桂花园隧道平导第页共4页交底内容（桂花园隧道-进口平导-洞身工程-锚杆施工）主送单位桂花园隧道进口施工队日期2020年9月18日（2）锚杆安装安装锚杆时，确认孔内浆体饱满后，将锚杆体缓慢均匀推入，保持位置居中并注意旋转,使砂浆充分搅拌，保证浆体完全包裹锚杆。待砂浆强度达到IoMPa后，安设锚杆垫板和螺帽。锚杆安设后不得随意敲击，填充砂浆终凝前其端部不得悬挂重物。将注浆管接头与锚杆外露部分连接，上紧螺丝，打开阀门注浆。注浆必须一步到位；一根锚杆完成后，应迅速卸下注浆软管和锚杆接头，清洗后移至下一根锚杆使用。若停泵时间较长，则在下根锚杆注浆前要放掉注浆管内残留的灰浆；注浆过程中，每次移位前应及时清洗接头，以保证注浆连续进行。控制注浆过程中压力表读数在0.5LOMPa之间。注浆过程要密切关注排气管情况，当排气管均匀冒浆时注浆结束，关闭阀门、停机，进行下一根锚杆注浆。待砂浆强度达到IOMPa后，安设锚杆垫板和螺帽。见下锚杆布置图一；.设道中、线A端方利.AIoOHsOIgI50J1QO>d50,IglSO图一锚杆布置三级技术交底书交底单位名称：中铁十一局集团有限公司重庆至黔江铁路站前7标1工区编号：CQQJZQ-7B-1GQ-2020SDGC-015单位工程名称桂花园隧道平导第页共4页交底内容（桂花园隧道-进口平导-洞身工程-锚杆施工）主送单位桂花园隧道进口施工队日期2020年9月18日2.4锁脚锚杆施工准备一测量定位一钢架安装一钻孔一清孔检查一安设锁脚锚杆一注浆。（1）钻孔，立架后及时进行锁脚锚杆施工，钻孔前先标识出需钻孔的位置，左右两侧锁脚锚杆孔施做时应保持平行，钻孔角度向下倾斜45°,管口高度距离地面30cm。钻孔完成后，孔内必须用高压风进行清孔。（2）将锁脚锚杆装入孔内，锚杆应位于孔的中心，锁脚锚杆与钢架采用25U型钢筋连接，接头处锁脚锚杆与钢架之间、25U型钢筋与钢架接触点、25U型钢筋与锁脚锚杆连接处采用焊接。25U型钢筋与型钢钢架接触点处焊接长度不小于12.5cm。25U型钢筋必须焊接于锁脚锚杆上面。具体锁脚锚杆安装见图3。（3）锁脚锚杆注浆浆液采用配合比为1：1:0.45的水泥砂浆。在焊接U型筋（25螺纹钢）之前将其注浆管连接，同时在一侧预留排气孔，持续压浆至排气孔出浆，压浆结束。图二锁脚锚（管）与钢架焊接示意图单位工程名称桂花园隧道平导第页共4页交底内容(桂花园隧道-进口平导-洞身工程-锚杆施工)主送单位桂花园隧道进口施工队日期2020年9月18日3施工要求(1)系统锚杆安装时必须设置垫板，垫板应与基面密贴。(2)锚杆安装的数量、长度、角度应符合设计要求，砂浆的强度等级、配合比应符合设计要求。(3)锚杆孔距允许偏差为±15Cnb孔深比锚杆长度50mm。(4)锚杆应平直、无损伤，表而无裂纹、油污、颗粒状或片状锈蚀。4安全要求(1)施工区域应设警示标志，严禁非工作人员出入。施工佩戴好各种安全防护用具，遵守各种安全生产规章制度。(2)施工中应对机械设备进行定期检查、养护、维修。(3)为保证施工安全，现场应有专人统一指挥，专职安全员负责现场的安全工作，坚持班前进行安全教育制度。(4)对锚杆支护体系的监控量测中发现支护体系变形、开裂等险情时，应采取补救措施。当险情危急时，应将人员撤出危险区。(5)如发生落石等状况应立即停机观察,必要时视情况逃离现场。三级技术交底书交底单位名称：中铁十一局集团有限公司重庆至黔江铁路站前7标1工区编号：CQQJZQ-7B-1GQ-2020SDGC-015编制复核:签收:年月口二级技术交底记录工程名称桂花园隧道平导进口交底编号CQQJZQ-7B-1GQ-2020SDGC-015交底部位及范围桂花园隧道平导进口边拱墙砂浆锚杆施工交底时间年月日交底地点施工驻地交底主要内容及事项锚杆施工工艺、方法、质量保证、安全保证、环境保护措施、对锚杆钻孔角度，孔距、孔深注浆的质量要求及饱满程度。交底组织人交底人接受交底人员单位、部门或工种签名单位、部门或工种签名结果1 .对交底内容理解程度。口完全理解基本理解口没有理解2 .交底文件签收。口交底书口施组口专项方案口其它接受交底单位或部门负责人（代表）签字：注：1.交底书等应与此表一起签字、留存。2.签收人员均视为理解交底内容。若超过一半的人员没有理解时需填写“没有理解”，需重新组织交底：没有“完全理解”但是有超过一半人员理解时需填写“基本理解”，由接受交底单位负责人向未能理解的人员进行二次交底，并将重新交底的签收记录交项目部留存。
