2022户式辐射空调技术规程.docx

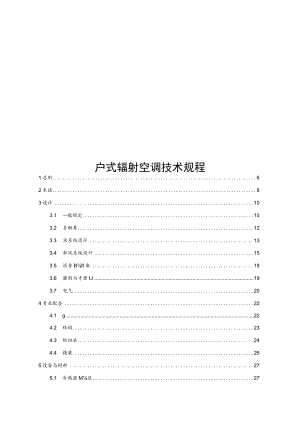

户式辐射空调技术规程1总则62术语83设计103.1 一般规定103.2 负酬算123.3 水系统设计133.4 新风系统设计153.5 消音Bfl桑183.6 匿则与寸箫IJ193.7 电气204专业配合224.1 g224.2 结构234.3 给扫冰244.4 精装255设备与材料275.1 冷热源M且275.2 新风机组285.3 分集水器295.4 水系统材料305.5 风系统材料306施工与安装326.1 TS三½326.2 水系统管道安装336.3 新风石三il安装336.4 车的安装346.5 设备木侬安装356.6 电气系统安装366.7冲洗、排气与压力激佥367调试与验收398运行与维护40附录A户间传热的简化计算方法41AJ冷负荷计算41A.2热负做十算42附录B工题工管控表43Contents1 GeneralProvisions52 Terms73 Design91 .1GeneraIRequirements93 .2LoadCalculation113.3HydronicSystemDesign错误!未定义书签。3.40utdrAirHandIingSystemDesign书签O3.5NoiseReduction书签。3.6MonitoringandControl3. 7Electricity书签。4Specia11iesCperation213.1 Architecture213.2 Structure214. 3WaterSuppIyandDrainage触移5. 4FineDecoration错误!未定义书签。5 EquipmentsandMateriaIs雌!*书签。1. 1CooIing-heatingSourceUnit5. 2OutdrAirHandIingUnit6. 3SuppIy&ReturnWaterManifold1!54书签O7. 4HydronicSystemMaterials触!*书签。8. 5AirSystemMaterials)JCztSo6 ConstructionandInstaIIation316.1GeneralRequirements316.2HydronicSystemPipesInstaIIation!未定义书签。6.3OutdrAirHandIingSystemDuctsInstaIIationi½未定义6.4RadiantTerminalsInstaIlation错误!未定义书签。6. 5EquipmentsandUnitsInstaIlation未定义7. 6ElectricalSystemInstaIIation!未定义书签。8. 7FIushing,ExhaustandPressureTest未定义7 ConinissioningandConstrctionAcceptance388 OperationandMaintain39AppendixASimplifiedCalculationMethodofHeatTransferbetweenHousehoIds40A.1CooIingLoadCalculation40A.2HeatingLoadCalculation41AppendixBCheckIistofConstructionControl42ExpIanationofWordinginThisStandard431.istofQuotedStandards441总贝I1.0.1为规范户式羯射空调工程的设计、专业配合、施工和设备管理，做到技术先进、安全适用、保证工程质量和经济合理，制定本标准。【条文说明】辐射空调系统是一种有效的温湿度独立控制的舒适性空调系统，正在越来越广泛的应用于新建及改建建筑的空调系统中。相对于集中式的辐射空调系统，户式辐射空调系统可以分户安装、计量与管理，满足住户的个性化要求；特别是对于已建建筑，通过合理的改造、精装就可以采用户式辐射空调系统。户式辐射空调系统已经开始应用于新建和改建的建筑中，而户式辐射空调在房间负荷、间歇运行、布置方式等方面都有着自己的特点，原有的集中式辐射空调的设计、施工以及管理模式并不完全适用于户式辐射空调。为了保障户式辐射空调技术合理、有效应用，促进节能、改造建筑行业快速、有序的发展,制定本标准O1.02本标准适用于新建及改建建筑的户式辐射空调工程的设计、专业配合、材料与设备、施工、运行与维护。【条文说明】规定了本标准的适用范围。本标准以户式辐射空调技术内容为主，适用于一般的民用建筑。户式辐射空调是指以辐射制冷、制热形式来承担主要的建筑显热负荷，用处理过的新风来承担主要的建筑湿负荷，在一户或者小面积单元中使用的空调系统。本标准中的户式辐射空调系统，其辐射末端包括以下几种主要形式：1 毛细管网末端系统；2 混凝土结构楼板埋管末端系统；3 地面填充层埋管末端系统；4 预制辐射板末端系统。1.03户式辐射空调工程的设计、专业配合、材料与设备、施工、运行与维护，除应执行本标准外，尚应符合国家、地方现行有关标准的规定。【条文说明】根据国家主管部门有关编制和修订工程建设标准、规范等的统一规定，为了精简标准内容，已有的相关国家和行业标准、规范等明确规定的内容，除确有必要明确说明的部分外，本标准均不再另设条文。本条文的目的是强调在执行本标准的同时，还应注意贯彻执行相关标准、规范等的有关规定。户式辐射空调相关的标准主要包括：辐射供暖供冷技术规程JGJI42、辐射供冷末端施工安装12SK407、住宅新风系统技术标准JGJ“400。2术语2.0.1户式S射空调householdradiationair-conditioning以辐射制冷、制热形式来承担主要的建筑显热负荷，用处理过的新风来承担主要的建筑湿负荷，具有独立的冷热源及独立的控制系统，在一户或者小面积单元中使用，空调面积不超过4000肝的空调系统。2.02毛细管网末端系统capillarymatterminalsystem以敷设于房间地面、顶棚、墙面的毛细管网作为辐射系统末端的辐射空调末端系统。毛细管网置于结构、石膏板表面抹灰层内或预制模块内作为装饰面层构成冷（热）辐射作用面。2.037感疑i结构楼板埋管末端系统concretestructureflrburiedpipeterminalsystem以混凝土结构楼板埋管作为辐射系统末端的辐射空调末端系统。混;疑土结构楼板埋管式是将盘管预埋设在建筑楼板的结构层中，作为上（下）层空间的冷（热）辐射面。2.0.4地面填充层埋管末端系统groundfillinglayerburiedpipeterminalsystem以地面填充层埋管作为辐射系统末端的辐射空调末端系统。地面填充层埋管式是将盘管敷设在地面垫层内，形成地面冷（热）辐射作用面。2.05预制辐射板末端系统precastradiantslabterminalsystem以预制辐射板内的盘管或毛细管网作为辐射系统末端的辐射空调末端系统。将盘管或毛细管网通过焊接、镶嵌、粘接、紧固等方式与金属、塑料、石膏等装饰板块相固定，形成预制的单个模块，或将多个模块整体组装，形成装配式冷（热）辐射作用面。2.0.6户式新风系统householdoutdrairhandlingsystem在一户或小面积单元中使用，由风机、净化等处理设备、风管及其部件组成，将新风送入室内，并将室内空气排至室外的通风系统。注：以下简称“新风系统”。2.0.7户式新风处理机组householdoutdrairhandlingunit在一户或小面积单元中使用，对新风进行过滤、冷却（加热）、除湿（加湿）等一种或多种处理过程的新风修且。注：以下简称“新风机组”。2.08分风箱airdistributionbox用于连接送风系统的主管及各个分支管的分风设备。2.0.9透风槽ventilationgroove负责连通新风送风空间与排风空间，防止各分室门关闭后气流流通不畅影响新风系统性能的透风设备，一般内置消音棉。2.0.10防结露控制anticondensationcontrol辐射空调供冷工况时，当辐射末端表面温度接近或低于周围空气露点温度，空气中的水蒸气达到饱和后会凝结成露。为防止此现象的发生采取的控制措施，统称为防结露控制。2.0.11温度控制器thermostat能够测量温度，并发出控制调节信号的温度自控设备，简称温控器。2.0.12露点温度控制器dewpointtemperaturecontroller能够测量空气露点温度，并发出控制调节信号的露点温度自控设备，简称露点温控器。2.0.13空气质量传感器airqualitysensor能够测量空气温度、湿度、露点温度、CO2浓度、PM25值等与空气质量相关的参数的传感器的统称。3.1 -般规定3.1.1 户式辐射空调系统宜采用针对不同地区、不同季节，温湿度独立控制的设计原则。【条文说明】辐射空调系统的舒适性体现在房间温度主要由辐射末端系统的辐射传热承担，湿度由有效、有组织的新风系统来承担，即温湿度可以相对独立的控制。温湿度独立控制的设计原则，可以满足不同地区、不同季节的空调系统热湿负荷要求。例如，过渡季节及初冬时室外空气仍旧潮湿的地区，通过合理的设计可以使辐射空调系统同时供热、除湿，为空调房间提供全年舒适的室内环境。3.1.2 式辐射空调的辐射末端夏季供水温度应保证供冷表面温度高于室内空气露点温度12；设计供回水温差不宜大于5且不应小于2。户式辐射空调的辐射末端冬季供水温度宜采用28-45°C,顶棚辐射应采用较低温度值，地板辐射可采用较高温度值；设计供回水温差不宜大于IOoCo【条文说明】辐射空调供冷时供水温度的确定应严格避免供冷表面结露，应根据实际的室内空气参数确定其露点温度及供水温度。综合考虑辐射供冷表面的供冷能力和输配系统的节能性，规定供回水温差不宜大于5,且不应小于2。根据现有的工程经验，民用建筑辐射空调系统冬季供水温度为2845°C是使得室内舒适感较好，有利于延长管材使用寿命的温度范围；考虑到户式辐射空调系统一般冬夏季共用辐射系统水泵，且辐射末端流速不能太小以免影响排气，本标准仅给出冬季供回水温差的上限的推荐值，未规定下限值。3.1.3 式辐射空调的新风系统出风温度在保证除湿能力的前提下，宜为2022°C;夏季不宜低于14,冬季不宜高于30。【条文说明】户式辐射空调的新风系统主要承4旦系统的湿负荷，其新风机组出风温度宜与室内温度相一致，夏季略低些，冬季略高些较好。但是考虑到现阶段常用的风系统除湿方式一冷水除湿时风温需要降低到1214°C才能达到除湿的效果，所以本条中给出的夏季的送风温度下限值较低。从节能角度考虑，新风系统冬季出风温度不宜过高。3.1.4 户式辐射空调的冷热源系统应满足户式辐射空调系统水、风末端的温度、流量、资用压力等要求，并宜采用热泵机组、热回收装置、变频装置等节能措施。冷热源系统的控制应与户式辐射系统末端的控制统一考虑。条文说明出力合理的冷热源系统是保证户式辐射空调有效、节能运行的一个关键点。在满足末端需求的基础上，应采用有效的节能措施，减少系统的碳排放量及运行费用。冷热源系统的控制应与末端的控制统一起来，以保证控制的可靠性。3.1.5 户式辐射空调系统应设置室温调控装置，系统的用水、用电、用热，宜设置计量装置。【条文说明】分户计量装置便于对户式辐射空调系统的各种能源消耗量进行监测、统计，建议根据工程的实际情况考虑设置计量装置。3.1.6 户式辐射空调水系统的用水、补水宜采用净水装置或其他水处理措施，应有必要措施保证运行期间水系统压力维持在设计允许的一定范围内，并保证运行期间压力稳定。户式辐射空调水系统宜添加保护剂。【条文说明】相对于常规的空调系统，辐射空调末端一般管径相对较小或安装隐蔽，易发生堵塞和结垢等现象且不容易清洗，所以此处把水质问题提出来单列一条。水系统压力不能维持或补水量明显时，水系统可能已经出现了进气、漏水现象，所以应有措施保证系统水压力相对稳定。户式辐射空调水系统宜添加保护剂以避免设备及管道内结垢、生锈和细菌滋生。3.1.7 户式辐射空调系统的设计应与其他专业设计紧密结合，暖通设计宜在建筑设计初步方案阶段界入，并与各相关专业同步配合。【条文说明】户式辐射空调需要在建筑围护结构参数、室内外设备位置、辐射末端位置、管道穿梁、地面垫层等多方面与其他专业紧密配合，需要在建筑设计初步方案阶段开始界入,并与各相关专业同步配合，以保障整个系统的合理有效。3J8户式辐射空调系统中设备、阀门位置处应按设备具体要求预留检修空间及检修口。【条文说明】户式辐射空调系统在冷热源机组、新风机组、风机盘管、分集水器、落地安装的分风箱主管风阀、其他风水系统阀门等处，均应考虑检修空间，设备在封闭或狭小空间时应设置检修口。检修空间及检修口的设置应满足设备的实际更换、维修需求。3.1.9 户式辐射空调系统宜设置空气质量传感器。【条文说明】空气质量传热器的设置可以给业主及管理人员直观的舒适、健康程度的感受，同时也可以为空气质量的控制、调整提供依据。3.1.10 当户式辐射空调系统存在结冻可能时，应有防冻措施。可采用以下防冻措施：1室外机组设置防冻及自动除霜功能；2室外有冻结危险的空调管道设置电伴热；3当空调系统最不利点温度低于某一值时，强制启动热源及整个水路系统，对系统的管路进行加热，防止水路冻结及管道破裂。4冬季用加湿器的室外给排水管做保温。3. 2负荷计算3.1.1 户式辐射空调系统的室内设计条件应符合现行国家标准建筑环境通用规范GB55016、民用建筑供暖通风与空气调和设计规范GB50736、室内空气质量标准GB“18883以及民用建筑隔声设计规范GB50118的相关规定。【条文说明】以上四个现行国家标准中对民用建筑的室内温湿度、舒适度、空气质量、噪音等进行了明确规定，本标准中不再进行详述。322采用户式辐射空调的建筑的冷热负荷应考虑临室传热、间歇运行等的影响，应对建筑进行全年8760小时动态热湿负荷模拟计算，宜进行全年动态能耗模拟计算。内墙或间隔楼板由于温差传热引起的峰值冷热负荷可采用本标准附录1中的简化计算方法。对于间歇运行的户式辐射空调系统，应根据模拟计算结果采取适当增大空调设备选型、提前启动空调系统等措施。【条文说明】户式辐射空调系统每户一套空调系统，存在临室不开启空调系统的情况。进行空调负荷计算时，应计算相应的临室传热量。根据工程经验，临室传热量相对较大，不应忽略。临室传热和间歇运行，不仅对建筑的峰值负荷有影响，而且会以波动的形式作用于空调系统运行的所有时间段。所以对于户式辐射空调系统，应根据建筑实际情况进行全年8760小时的热湿负荷模拟计算，宜进行全年动态能耗模拟计算。3.1.2 用户式辐射空调系统的房间室内设计温度应为常规空调系统室内设计温度值。【条文说明】辐射供暖供冷技术规程JGJ142-2012中3.3.2条规定：全面辐射供暖室内设计温度可降低2o全面辐射供冷设计温度可提高0.51.5o认为在此调整后的设计温度下，室内可达到同样的舒适度。实际的户式辐射空调设计中，全面辐射供冷或供暖的情况较少，一般都是辅以新风系统、风盘系统等其他形式；同时，考虑到业主方比较关注室内温度是否达标，而无法直观感受舒适度的程度，本标准中规定采用户式辐射空调系统的房间室内设计温度应为常规空调系统室内设计温度值。户式辐射空调系统属于业主可自己控制启停的间歇运行的空调系统,由于建筑热情性及辐射系统本身热惰性的存在，户式辐射空调系统较常规空调系统开启后达到室内设计温度所需的时间相对较长，在设计阶段不宜调整室内设计温度使得设计冷热负荷减小。3.2.4 户式辐射空调系统新风量应能满足人员新风量、裆尝排风和保持空调区正压的要求；送风量应能满足室内除湿的要求；并应考虑1.1-13的富裕系数。【条文说明】新风量取人员新风量、补偿排风和保持空调区正压所需新风量两者中的较大值。户式辐射空调系统的湿负荷全部由新风系统承担，所以新风系统送风量应能满足室内除湿的要求。考虑到风管漏风的可能性及风系统风量调节的可行性，为保证舒适度，风系统送风量、新风量均应考虑一定的富裕系数，但是富裕系数不应过大，否则不节能。送风系统分支较少，阻力相近，风管布置简单，施工质量易保证时，新风量富裕系数取较低值；送风分支多，阻力偏差大，风管走向复杂，施工安装难度大时，新风量富裕系数取较高值。3.3水系统设计1.1 .1户式辐射空调水系统主管及分集水器的支管内流速不应小于。25m/s；分集水器各支路应有关断及流量调节装置。水系统管道应避免出现门字弯，走向应有利于同汽与泄水。【条文说明】户式辐射空调系统辐射末端管径较小，一旦集气就会严重影响辐射末端的辐射换热能力。为保证水管道内空气能被水流及时的带走到分集水器处集中排气，本标准给出辐射水系统主管及分集水器支管内流速的下限值应为0.25mso各支路的关断及调节装置方便支路的开启、关闭及水量调节。332辐射末端设置受限的房间，敷设面积不够时应补充设置其他空调方式。条文说明】由于房间冷热负荷较大、精装吊顶及侧墙敷设面积受限等导致辐射末端敷设的面积、数量不够时，应补充其他空调方式，可采用干式风盘、普通风盘、冷梁、地板对流器等。333辐射末端每一环路的敷设面积及长度，应根据具体辐射末端产品的特性情况控制在一定范围内；每个环路的敷设面积及设计阻力宜相近。【条文说明】常见的辐射末端分类有：毛细管网、混凝土结构楼板埋管、地面填充层埋管、预制辐射吊顶板。各个辐射末端分类下都有不同管径、不同连接或布置、敷设形式的产品，供冷供热能力、阻力情况等也必然不同。按照具体产品的特性进行合理的设计，才能保证空调效果，避免供冷供热能力不足，热力、水力失衡等现象。33.4 辐射水系统应采取有效的防结露控制措施；应具有水温控制功能；宜具有分区域启停控制的功能。条文说明】有效防止结露现象的产生是辐射空调系统应具有的一个必要的功能。辐射空调是否会结露一直是备受关注的一个热点。而户式辐射空调系统一般为分户控制，辐射壁面结露的产生相对于集中式辐射系统可能性大些。所以有效的防止壁面结露的措施就更显重要，防结露控制措施的说明详见本标准3.6节。分区域控制可以使得各个区域有不同的舒适度，满足用户个性化的需求，同时也有一定的节能效果。335水系统应设置过滤器；主要设备进出口应设置关断阀门；带动力部件的设备的进出口应设置软接头。【条文说明】过滤器可以防止脏物进入设备，避免设备堵塞失效；进出口关断阀门的设置方便设备功能转换和检修；动力部件动作时产生振动，设置软接头可以减缓振动会管道的影响以及噪音的传递。33.6 水系统应设置供回水温度计、压力表，安全阀，低位泄水阀、高位抖汽阀；裸露在空气中的水管应做外保温；当冷热源采用风冷热泵时，宜设置蓄能水罐。【条文说明】为防止结露、减少热损失，保证空调系统供冷供热的可靠性，裸露在空气中的水管应做外保温。需要说明的是，属于末端设备的支管（例如，裸露在吊顶内空气中的毛细管网），也应在吊顶内严实覆盖或包裹保温层。当冷热源采用风冷热泵时，蓄能水罐的设置可以减少压缩机在低负荷时的频繁启动。蓄能水罐的大小一般根据设备厂家的要求确定。33.7 户式辐射空调水系统宜设置压差旁通控制装置。【条文说明】户式辐射空调系统有多个辐射回路，一般按照分环路控制，即使用过程中存在某些房间不需要空调而关闭该区域对应的环路的情况。即使设计了水泵、机组变频运行，也存在末端需要水量小于水泵变频后水量的情况，所以户式辐射空调水系统宜设置压差旁通控制装置。3.4新风系统设计3.4.1 新风系统的新风取风口应设置在室外空气较洁净的区域，新风与排风不应短路；室外新风口距燃气热水器排烟口、厨房油烟排放口、卫生间排风口等污染物扑放口及空调室外机等热排放设备应有一定的距离。室外取风口、排风口的选型和布置应符合国家现行标准住宅新风系统技术标准JGJfT440的相关规定。【条文说明】国家现行标准住宅新风系统技术标准JGJ/T440-2018中对于新风系统的取风口、排风口的选型及布置，以及新风口与燃气热水器排烟口、厨房油烟排放口、卫生间排风口等污染物排放口及空调室外机等的距离要求均有明确的规定：1室外新风口宜选用防雨百叶风口，并设置防虫网；2室外新风口和排风口宜选用隔音型风口；3室外新风口应设置在室外空气较洁净区域，进风和排风不应短路；4每个住户的室外新风口、排风口不应影响相邻住户；5室外新风口水平或垂直方向距燃气热水器排烟口、厨房油烟排放口和卫生间排风口等污染物排放口及空调室外机等热排放设备的距离不应小于1.5m,当垂直布置时,新风口应设置在污染物排放口及热排放设备的下方；6对分户式新风系统，当新风口和排风口布置在同一高度时，宜在不同方向设置；在相同方向设置时，水平距离不应小于1.0m;7对分户式新风系统，当新风口和排风口不在同一高度时，新风口宜布置在排风口的下方，新风口和排风口垂直方向的距离不宜小于1.0m。342新风系统应合理选择室内送排风口位置，保持室内气流组织合理和高效；宜采用下送上回形式。【条文说明】下送上回形式是户式辐射空调系统常用的新风系统送排风形式。这种形式属于置换通风，人员活动区域的空气龄均较新。3.4.2 风系统宜设置空气质量传感器，监测空气温度、湿度、Co2浓度、PM2.5值等参数。【条文说明】主要检测指标有空气温湿度、CO2浓度、PM25等参数，并宜根据监测数值调节空调系统相关设定参数。3.4.4 新风系统采用地面送风时，宜采用分风箱将处理过的新风通过地面支风管送到各个房间的地面送风口处。条文说明】此条给出地面送风时的一种常用的风管路由形式。分风箱有方便风管连接、均匀风量的作用。345采用地面送风时，出风口风速不宜大于0.4m/s；送风口或分风箱分支管处应有风量调节装置；送风口处应设置静压箱。【条文说明】送风口风速过大，容易引起噪音及吹风感；风速太小，风量不够，在有限的风口个数下无法达到除湿、空调效果。送风各个支路应有风量调节装置。当分风箱处各支风管直接敷设在地面垫层内，无法在分风箱处调节各支管的风量时，应在送风口设置调节风阀实现风量调节功能。送风口处者争压箱的设置有均匀出风、减少噪音的作用。3.4.6 新风系统排风量宜为新风送风量的80%90%°排风口宜在厨房、卫生间处分散设置;如排风口分散设置确有困难，可采用集中排风。【条文说明】户式辐射空调系统应保持建筑内的微正压状态，总进风量应略高于总排风量。对于新风系统的设计，排风量和新风量的差异考虑门窗密闭时的渗透风量即可。辐射空调系统要求建筑外门窗具有较好的气密性，详见本标准4.1.1条。集中式辐射空调系统由于新风机组集中设置在屋顶或地下室，可以在厨房、卫生间等处设置管井，进行户内多处的分散排风。户式辐射空调系统由于是分户系统，新风机组分户设置，一般在厨房、卫生间等处没有集中设置的空调风管井，分散设置排风口较为困难。3.4.7 设置送风口、排风口的房间门上宜设置透风槽，透风槽应内置消音棉；透风槽通风口设计风速宜小于1.5m/s。设置透风槽确有困难的房间，房间门缝处应留有不小于IOmm的缝隙。【条文说明】透风槽负责连通每一个新风送风空间与排风空间，防止各房间门关闭后气流流通不畅影响新风系统的正常运行。住宅新风系统技术标准JGJ/T400-2018中4.3.5条规定：当采用分室送风集中排风系统时，房间应设置过流口，并应与集中排风区域相连；对不能设置过流口的房间，其内门与地面间净空应留20rm25的缝隙。根据工程经验，房间门缝处留有不小于IOM的缝隙时，户式辐射空调的新风系统可以正常运行。348新风系统应具有多档或变频调节风量的功能，并宜设置回风工况。【条文说明】实际运行时，存在室内人员较少，仅部分空调区域风系统开启等情况，所以应有风量多档或变频调节的功能，方便系统节能、合理运行。空调系统运行初期以及极端天气时，可以采用回风工况，达到快速除湿降温的目的。1.1.9 新风系统应设置效率级别不低于高中效的过滤装置，过滤装置的性能应满足现行国家标准空气过滤器GB"14295的相关规定。【条文说明】高中效过滤装置能较为有效的过滤空气中的污染物。国家标准空气过滤器GB/T14295-2019中规定高中效（代号GZ）空气过滤器在额定风量下的计数效率（E）（粒径20.5m）为95%>E270%,亚高效（代号YG）空气过滤器在额定风量下的计数效率（E）（粒径20.5m）为99.9%>E295%°1.1.10 新风系统经技术经济比较合理时，宜设置热回收装置，热回收效率等性能应满足现行国家标准热回收新风机组GB“21087的相关规定。【条文说明】现有的很多户式辐射系统用新风机组中已经设置了热回收装置，可以回收一部分能量。1.1.11 新风系统新风取风口宜设置在方便检修的位置，新风取风口处的防虫网宜可拆卸，并应保证进风截面积满足设计要求。【条文说明】新风取风口处的防虫网相对容易积灰、堵塞，设置成可拆卸式方便物业维修更换。根据项目经验新风取风口处防虫网脏堵的频率远高于风机内滤网脏堵，而后者通常都会预留专门的检修口，但前者经常疏忽。1.1.12 采用户式辐射空调系统的建筑的厨房宜设置补风装置，并与厨房油烟机联动。条文说明】户式辐射空调系统应保持建筑内的微正压状态，总进风量应略高于总排风量。当厨房的油烟机启动时，排风量迅速增大，户式辐射空调自身的新风系统无法保证建筑内的正压状态，空调系统的安全性及舒适性效果容易被破坏。3.5 消音降噪3.5.1 户式辐射空调系统应采取必要的消声降噪措施，使室内外环境噪声符合建筑环境通用规范GB55016、民用建筑隔声设计规范GB50118的相关规定。条文说明】辐射空调的一个优点就是辐射末端没有噪音。但是对于户式辐射空调系统,其噪音源（系统动力设备）一般都位于户式建筑内部或附近，容易破坏辐射末端没有噪音的优势。所以户式辐射系统的消声降噪尤为重要。建筑环境通用规范GB55016是强制性工程建设规范,全部条文必须严格执行。在第2章中对建筑的声环境进行了规定。民用建筑隔声设计规范GB50118中给出了各类民用建筑（住宅、学校、医院、旅馆、办公、商业）的允许噪声级。民用建筑隔声设计规范GB50118-2010第4.1.1条已作废。352设备平台、设备机房应避免与对噪音要求较高的房间相邻，宜设置在对噪音要求较低的房间外侧。动力设备应采用低噪音设备。设备用房与其他房间的相邻隔墙、门、楼板等宜敷设吸音材料。【条文说明】动力设备是噪音产生的源头。户式辐射空调系统空调设备户式安装，噪音源一般都较近，应选用低噪音设备并避免设置在对噪音要求较高的房间内。设备用房的包围面敷设吸音材料可以有效的减少噪音的传递。3.5.2 动力元件的设备处应设置有效的减震措施。吊装新风机组、风机等设备应设置减震吊架；落地安装的机组、水泵、风机等应设置减振钢支架；风冷热泵室外机应下垫隔震垫。3.5.4 风管和风口连接处宜做静压箱。风系统管道宜设置消声弯头、静压箱、消音风管等具有消音功能的管件。355户式辐射空调系统中噪音要求较高的房间吊顶及竖井内风管内风速宜小于2m/s；噪声要求相对较低的房间吊顶及竖井内风管风速宜小于3m/so地面垫层内风管风速宜小于2.5m/so【条文说明】以住宅为例，卧室、儿童房对噪音要求较高，房间吊顶内不宜设置风管或应严格限制风管内的风速；厨房、卫生间本身就有排出油烟、异味的动力设备，一般对噪音的要求相对较低些，风速可适当放宽。其他建筑类型可参照考虑。从控制风系统的总阻力、系统平衡等方面考虑，风管内风速也宜控制在较低的范围内。3.6 监则与控制3.6.1 有冷辐射末端的房间应设置温湿度监测装置。【条文说明】为防止结露现象的产生,布置了冷辐射末端的房间应设置温湿度监测装置。362户式辐射空调系统的室温控制宜采用分环路控制方式，各环路应设置电动控制阀0【条文说明】采用分环路控制时，应在集水器各支管上设置电动控制阀，控制阀、支管应设置清晰可靠的与环路对应的标识。当采用分环路控制时，一般在每个主要功能房间设置一个温控器，每个温控器联动一个或多个分集水器环路的电动控制阀，即对于个别较大的房间，会存在布置多个辐射环路，但是由一个温控器联动多个电动阀门的情况。厨房、卫生间由于一般敷设的辐射末端面积较小，可考虑设置成一个环路，对应设置一个温控器。3.6.2 式辐射供冷系统应设置防结露控制措施。防结露控制宜采用温湿度传感器探测并计算出露点的方法。露点控制应优先于温度控制。温湿度传感器的测量精度：温度应小于土0.5,相对湿度应小于±5%RH°条文说明】温湿度传感器探测并计算露点的方法，一般是指通过控制器或采集器内置的温度、相对湿度传感器采集的温湿度数据计算出室内空气的露点温度，与外置的温度传感器采集的代表辐射系统与空气接触的最不利的表面处(辐射冷表面或供水管表面)的温度进行对比，联动关闭水路控制阀实现防结露控制。这种方法可以设定露点温度偏差值。还有一种利用露点传感器直接探测露点的方法,是指将湿度传感器设置于冷辐射系统与空气接触的最不利的表面处，湿度传感器的阻值在周围环境湿度达到90%100%时变小，当小于标定值时，露点信号转换开关动作，联动关闭水路控制阀实现防结露控制。对于户式辐射空调系统，这种方法中的湿度传感器经常在常规环境和相对湿度较高的环境中切换工作，容易导致湿度传感器的失效或误判，故不推荐此方法。也可以说，以上两种方法中采用了不同形式的露点温控器。3.6.4 温控器、露点温控器应设置在附近无散热体、遮挡物、不受风直吹、阳光直晒的位置,且不宜设置在外墙上。温控器的控制器设置高度宜距地面1.4m,可与附近照明开关等高设置。365户式辐射空调系统应设置新风量和排风量联动控制措施，确保室内维持正压。【条文说明】新风机组的变频及多档运行，以及回风工况时，新风量均会发生变化。为保证房间内的正压，系统排风量也应随之变化，应有相应的联动控制措施。3.7 .10户式辐射空调系统应设置控制系统，具有以下功能：1具有人机交互功能；2实现户式辐射空调系统的自动运行；3采集设备运行状态、参数及故障状态的信号，具有远程控制功能；4提供标准通讯接口，具备接入其他系统的功能。【条文说明】控制系统可采用数字直接控制器(DDC)或可编程控制器(PLC)等，可实现对空调机组、新风机组、温控器、控制循环水泵的接触器、加湿器、空气净化器、各种传感器等设备的监控，具备按顺序自动启停相应设备的功能。可远程一键启停整个系统和单独控制某一设备。空调系统具备接入到其他系统的功能，如智能家居系统，以实现整体控制；如云平台，可实现网络控制及数据传输等。3.7电气3.7.1配电线路应装设短路保护和过负荷保护；必要时，应采用剩余电流保护器(RCD)。【条文说明】短路保护和过负荷保护是预防电气火灾的重要措施之一，配电线路装设短路保护和过负荷保护的目的就是避免线路因过电流导致绝缘受损，进而引发火灾及其他灾害。一般来说，短路保护作用于切断电源，过负荷保护作用于切断电源或发出报警信号。使用过电流保护电器(熔断器、断路器)兼作间接接触防护电器时，当其动作特性不符合规定时，应采用剩余电流保护器(RCD),剩余电流保护器(ROD)的设置应符合现行国家标准民用建筑电气设计标准GB51348的相关规定。372电源线应选择铜材质导体。【条文说明】铜芯导体机械强度高、使用寿命长，相同载流量的截面积小于铝导体，施工方便。3.73配电线路布线的设计应符合下列规定：1可采用金属导管或塑料导管，金属导管壁厚应为1.5mm及以上的镀锌钢导管。暗敷的塑料导管应采用燃烧等级B2、壁厚1.8mm及以上的导管，明敷时应采用燃烧等级Bl、壁厚1.6mm及以上的导管；2潮湿地区的住宅建筑或住宅建筑内的厨房、卫生间，宜采用壁厚不小于2mm的钢导管或塑料导管，金属导管应做防腐、防潮处理；3与卫生间无关的线缆导管不得进入和穿过卫生间，应符合国家现行标准住宅建筑电气设计规范JGJ242的相关规定。【条文说明】金属导管明敷于潮湿场所时，会受到不同程度的锈蚀，为保障线路安全,应采用厚壁镀锌钢导管。塑料导管暗敷于墙体或混凝土内，在安装过程中受到不同外力作用，需要足够的抗压及抗冲击能力，暗敷塑料导管要求选用重型导管。户式辐射空调系统的分集水器安装在卫生间内时，其总管或支管的控制阀的线缆敷设应满足住宅建筑电气设计规范JGJ242相关规定，线缆导管包括明敷和暗敷方式。3.7.4用电设备金属外壳等外露可导电部分，均应保护接地。保护导体应符合现行国家标准民用建筑电气设计标准GB51348的相关规定。3.75强电与弱电线缆应分开敷设，避免对对弱电控制信号的干扰。4专业配合4.1 建筑1.1 .1新建建筑围护结构性能应不低于国家及当地的节能标准限值，并宜根据暖通分室负荷计算结果进行优化。改建建筑应根据暖通分室负荷计算结果，考虑是否提高围护结构性能。建筑外门、外窗在IoPa压差下，每小时每米缝隙的空气渗透量不应大于1.5m3,每小时每平方米面积的空气渗透量不应大于4.5m3o【条文说明】暖通专业根据建筑专业条件进行建筑围护结构负荷的模拟计算，得到户式辐射空调系统的峰值冷热负荷及各个房间的峰值冷热负荷。由于建筑内部户型不同，即使建筑整体的围护结构参数不低于国家及当地的节能标准规定，也可能会存在有些内部房间面积小、窗户大，夕卜墙多的情况，导致该房间分室的峰值负荷过大。如果不调整围护结构，就无法采用单一的辐射末端形式满足供冷供热的需求。此时，宜根据冷热负荷计算结果给出调整建筑围护结构条件的建议，并由建筑综合考虑调整后，再通过负荷模拟验证，确定合理的优化方案。对于改建工程，如果围护结构条件太差，采用户式辐射空调系统的意义不大。应根据暖通分室负荷计算结果，综合考虑是否提高建筑围护结构性能。对于负荷过大，通过辐射供冷供热无法满足空调效果的分室空间，可以优先进行窗户、墙体的隔热性能优化。对于卫生间、厨房等对舒适度要求不高的空间，在围护结构条件与整体建筑保持一致情况下依靠辐射空调末端仍不满足负荷计算要求的，可考虑不再追加围护结构性能要求；在满足除湿通风要求的前提下，可以通过增加暖风机、凉霸等设备来达到合适的室内温度。建筑的保温性能更多影响能耗和预期效果，但气密性不佳将可能导致出现湿度失控等系统性风险。本条对建筑外门、外窗的气密性指标做出了规定。建筑外门窗气密性性能检测方法参见现行国家标准建筑外门窗气密、水密、抗风压性能检测方法GB/T7106o4.12 建筑室外应有空调系统室外机平台，室内宜有专门的空调系统
