丹景街道农村污水治理工程--收集管网部分设计说明.docx

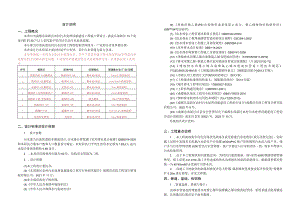

设计说明一、工程概况本项目为成都东部新区农村污水处理设施建设工程施工图设计，涵盖东部新区15个街道(镇)的20户以上农民集中居住区生活污水处理设施。本分册为丹景街道农村污水治理工程的收集管网部分，厂站部分详见单独分册。本次设计污水管道主要沿村道平行布管，其中污水管道为重力自流。本分册图纸一共包含8处污水处理点位，其中7处采用建立集水池加转运至周边污水处理站的方式解决排水问题，1处采用单独建站的方式处理现状污水。具体情况如下表所示:序号集居点具体村社处理模式新建集水池(厂站)规模I张家沟村8社集居点张家沟村8社集水池+转运IOomS(有效容枳)2陈河村4社集居点陈河村4社集水池+转运41m'54m%有效容积)3花直村4社集居点花苞村4社集水池+转运78m"有效容积)4稿场村8社西坝嘴农户藕场村8社集水池+转运45m%有效容枳)5柏树村6组(含柏树九柏树村6组独立建站50td污水处理站6张家沟村7社张家沟7社集水池+转运30m"有效容积)7藕堰村8社福堰村8社集水池+转运36m721m%有效容枳)8花苞村交椅湾花苞村集水池+转运50m"有效容枳)二、设计标准及设计依据1 .设计参数污水重力自流管道按非满流设计,污水量计算依据室外排水设计标准GB50014-2021和本居民点服务户数和人口数量设计确定，农村居民日平均生活用水定额为130L(人d),污水综合排放系数按0.85设计。2 .本项目结构使用年限为50年，结构安全等级为二级。3 .设计依据(1)本工程设计委托书：(2)东部新区农村污水处理设施建设工程可行性研究报告成都市市政工程设计研窕院有限公司，2021年11月：(3)业主提供的电子地形图；(4)中华人民共和国环境保护法(5)中华人民共和国水污染防治法(6)埋地用聚乙烯(PE)结构壁管道系统第2部分：聚乙烯缠绕结构壁管材(GBfT19472.2-2017)(7)给水排水工程管道结构设计规范GB5O332-2OO2(8)给水排水工程埋地钢管管道结构设计规程CECSI41:2002(9)给水排水管道工程施工及验收规范GB50268-28(10)室外排水设计标准GB514-2021(II)给水排水构筑物工程施工及验收规范GB50141-2008(12)埋地排水用聚乙烯共混聚氯乙烯双壁波纹管材(T/CECS10011-2019)(13)排水用聚乙烯-聚氯乙烯共混双壁波纹管道安装图集(川2021S152-TJ)(14)埋地排水用聚乙烯共混聚氯乙烯双壁波纹管道工程技术规范(TCECS6352019)(15)工程建设标准强制性条文(城镇建设部分)(2013年版)；(16)市政公用工程设计文件编制深度规定(2013版)(17)工程建设标准强制性条文：城镇建设部份(2013年版)(18)城乡排水工程项目规范(GB55027-2022)(19)工程结构通用规范(GB55001-2021)(20)成都地区基坑工程安全技术规范(DB51/T5072-20I1)(21)塑料排水检查井应用技术规程(CJJ-T209-2013)(22)成都东部新区农村污水处理设施建设工程初步设计成都市市政工程设计研究院有限公司，2022年8月：(23)成都东部新区应急安全管理局关于成都东部新区农村污水处理设施建设工程初步设计的批复成东应急发(2022)号，2022年10月。其他相关设计资料。三、工程重点说明1 .本工程拟将集中居住区现状化粪池引流至新建污水处理站(或污水转运池)，实际施工过程中发现有未收集污水的住户应设置dlOOUPVC接户管使厕所污水流入接户井，接户井与污水管网设置d200管径污水管相接，接户井做法与污水检查井一致：雨水不得排入污水收集管网。2 .由于本工程现状村间道路过沟，为村民自建的便函，统采用d500钢筋的圆管涵恢复，填土高度020.5m,施工开挖造成的排水沟渠破坏按原拆原建修豆，根据调查情况暂统一为40*40cmM7.5浆砌片石排水沟。3 .因施工开挖破坏的砂路面修复详见大样图；路面修复宽度按实际开挖宽度+每侧外扩0.25m进行修复，详见大样图。四、管道、基础、构筑物1 .管道选材、基础与接口：(1)排水管道选用埋地排水用聚乙烯共混聚械乙烯双壁波纹管材，采用承插式密封圈连接，具体敷设位置详见平面布置图。(2)塑料管所采用埋地排水用聚乙烯共混聚氯乙烯双壁波纹管遵循标准如下：埋地排水用聚乙烯共混聚氯乙烯双壁波纹管材(T/CECS10011-2019),管材环刚度NSNM(3)管道基础应采用中、粗砂铺垫的人工土弧基础，排水管道的安装参照排水用聚乙烯-聚氯乙烯共混双壁波纹管道安装图集(川2021S152-TJ)执行，并满足埋地排水用聚乙烯共混聚氯乙烯双壁波纹管道工程技术规范(TCECS635-2019)的要求。(4)设置有桩基础的构(建)筑物以及管道，道路范围内的填土，要求其压实系数为0.9。基础基坑开挖后应注意基坑排水，施工时应采取排水措施，并注意保证基坑边坡的稔定和地基土不被扰动。基坑开挖至设计标高后，对于出露基岩应及时封闭，并对边坡和排水沟进行维护，以防塌方。(5)基坑边坡的坡度应根据基坑开挖后的土质情况确定，按给排水管道工程施工及验收规范(GBJ50268-2008)基坑开挖沟槽边坡要求进行放坡。基坑回填土必须在污水管道的地下部分全部施工完成后(包括紧邻的外部安装工程)并验收合格后及时进行。管道及构筑物沟槽回填必须在混凝土及砂浆达到80%以上设计强度后方可进行。回填要求分层压实、对称均匀回填，密实度不小于90%：在道路范围内，压实度应达到道路路基密实度要求，同时必须符合给水排水管道工程施工及验收规范(GB50268-2008)相关规定。(6)地基处理：管道采用120°砂石基础。管道及构筑物地基承载力应不小于IookPa,满地基承载力满足IOokPa时，基底铺设一层厚度为IoOmm中粗砂基础层即可。沟槽在填方地段或沟槽超挖的，管道基础以下必须分层夯实回填，密实度不小于90%,对于地质条件较差地段，如淤泥、杂填土等，必须进行换填。换填材料根据具体情况分别采用本项目开挖的中风化、强风化砂质泥岩或中粗砂等，具体采用材料及换填深由不同的地质决定。管道基础应根据管道材质、接口形式和地质条件确定，对地基松软或不均匀沉降地段，管道基础应采取加固措施：1)管道基础为淤泥、鱼塘不良地基时，应予以全部清除并采用本项目开挖的中风化、强风化砂质泥岩或中粗砂换填加强，后铺设管道垫层；2)管道基础为杂填土、素填土、膨胀性粘土、承载力建议值不满足设计承载力要求的粘.上时，应清除40Cm并换填中粗砂：3)管道基础为泥岩层时，超挖IOCm后用连砂石找平。(7)沟槽位于水田内应每隔30m设置IXlm集水沟。(8)预留支管接口：为便于用户接入，距干管检查井较远的每户设管径dlOOUPVC管接入出户井,距干管检杳井较近的采用d100upvc管直接接入干管检杳井,upvc管壁厚3mm,承插连接。出户井接入干管检查井管径为d200,以i22%坡向干管检查井。预留支管位置详见平面图。预留支管下游接入干管检查井，上游管道末端以MUlO砖及水泥砂浆砌筑封堵待用。预留支管接入干管检查井的标高应满足与下游管道管顶平接。预留支管走向应为便于用户接入侧，位置及走向可根据现场情况调整。(9)其它未尽说明之处详见给水排水标准图集Q4S52O-13-18页总说明。(10)管道覆土按不低于0.7m控制。位于农田下方的管道覆土不足0.7m时应做堆土处理.；位于道路下方覆土不足07m时设置d500钢筋碎管道作为套管。(II)本项目涉及污水泵站出水管道采用DNlOOPE管，管材为PEIo0,热熔连接。2 .构筑物(1)本工程中的我力污水检查井均选用原则：非车行道下选用暨料污水检查井，车行道下选用钢筋混凝土污水检查井。塑料检查井应满足塑料排水检查井应用技术规程，做法详见塑料排水检查井图集16S524。检查井盖采用B125型球墨铸铁井盖。混凝土检杳井采用钢筋混凝土及破砌排水检查井及给水排水管道工程施工及验收规范(GB5O268-2OO8)。检查井外围的回填方法及回填材料应满足给水排水管道工程施工及验收规范(GB50268-2008)及相关要求。位于农田的检查井盖应高于田展0.3m以上，且井通基座固定做法参照14S501-1中第25页做法。(2)检杳井位置以不截断整节管原则可做适当调整(路口,及预留地块支线井除外)，调整最大长度为单节管长度。(3)检查井井面设计高程要求：位于车行道(机动车道及慢车道)的检查井井面与设计地面标高一致：检查井设计井顶标高如与实际路面不符时，应以实际路面为准，并做到与路面严格平接。位于绿化带或农田上的检杳井井面标高应高地面0.2m0.3m,井口周围以0.02的坡度向外做好护坡。(4)检查井井盖均采用700球墨铸铁五防井盅，并配有防坠落装置，防坠落装置应牢固可靠，具有一定的承重能力(NlOOkg),并具备较大的过水能力，避免暴雨期间雨水从井底涌出时被冲走。井盖表面应带有明显的污水标志。当检查井设置在车行道等场所时,D400型井盖；设置在人行道、绿地等场所时，选用BI25型井盖。所有井盖的技术要求均应按检查井盖(GB/T23858-2009)相关要求执行。(5)防坠网采用塑料材质，井爬梯采用塑料材质，详见图集16S5245355.(6)管道位于车行道下且敷设后即筑路面，沟槽回填需采用中、粗砂将管道腋角部位填充密实度达到95%后，其上采用原土分层回填，填充密实度达到90%。管道半径以下回填时应采取防止管道上浮、位移的措施。管道回填严格按照GB5O268-28要求执行，管道沟槽回填不得带水回填，并应按路基要求分层夯实。(7)本项目部分点位设计有集水池,集水池做法详见钢筋混凝上化粪池图集22S702,采用GX-XSF,即有地下水、不过汽车、有覆土。其中池壁混凝土标号调整为C30。(8)污水管道(管径小于或等于d800),其检查井每间隔一至两个普通井后设置一个带沉泥槽的沉泥井，沉泥槽深度为06米，沉泥井的结构参照国标图集20S515有关图纸。(9)位于机动车道车道下的检查井井周加强做法详见新建道路可调式防沉降检查井盖安装工艺图，井周05m范围内采用混凝土加强，自井底至调节环下。混凝土检查并要求混凝土面浇筑平整，不再抹面。(IO)本项目涉及中途泵站采用一体化泵站。五、管道位置1 .本项目采用85高程系，成都坐标系(东带)。2 .污水管道中心线和检查井平面定位：除有定位坐标者外，管道中心线位置应根据其与道路中心线平行距离确定。3 .排水工程采用的水准点及坐标系统以当地管理部门提供为准，施工前，应针对图纸进行坐标点和高程校核。确定无误后方可施工。六、管道安装的一般规定1.管道安装前应做好如下准备工作：(1)应调查清楚管道所经线位的已有地下管线状况，以免挖掘破坏。1 2)验证所有管材是否有合格证，外观检查是否合格，应采取抽样法进行检测。管节内外壁、接口应进行外观检查，有损伤或变形应进行处理或调换。2 3)做好工序交接验收，如垫层的平整度、高程、厚度、密实度及排水沟的完好程度、土基有无坍松等。3 .管道安装和铺设前，必须确保沟底标高和管道基础质量合格。下管时要将管道一字排开，尽量做到一次就位，以减少槽下滑动。4 .由施工单位根据具体情况决定管道接口使用的机具，应保证管道均匀对接。稔管时，将每根管子仔细对准中心，管段稳好后，用测量工具检测高程，注意管底应与管基紧密接触。5 .管道在吊运及下沟时，吊具必须可靠，完成防腐和保温层的管子在吊运时采用软吊带保护好防腐层，单管和管段下沟应平稳，避免与沟壁或沟底碰撞。七、施工方法1 .管道开槽：(1)管道开槽方法及其施工技术要求应同时满足给水排水管道工程施工及验收规范(GB50268-2008)的相关条款。(2)沟槽施工弃土应随出随清理，堆土高度不应超过L5m.沟槽开挖过程中及成槽后，槽顶应避免出现振动荷载，成槽后应尽快完成管道基础和敷设管道等工作，避免长时间晾槽。使用机械挖土时，为了防止机械超挖而扰动原状土壤，在设计槽底高程以上应留020m左右层采用人工清挖。如遇局部超挖或发生扰动，换填最大粒径0.010.015m的天然级配碎石。(3)明开槽法施工的沟槽边坡坡度应满足给水排水管道工程施工及验收规范GB50268-2008的相关规定。2 .施工降排水应满足给水排水管道工程施工及验收规范(GB50268-2008)相关条款。降水点的位置由施工单位根据现场实际情况自行决定。当降水不力，地基被扰动应进行地基处理，达到要求的承载能力。3 .管道与检查井的连接尽量采用短管。污水管道和其他管道交叉处理时，当下层管道管壁间距小于0.3m、下层管道小于dl000mm且上层管道大于d5(X)mm时下层管道做360°满包混凝土处理，长度为上层管道管径加上100Ommo管道包管的两侧回填石屑至上层管外底。4 .管道两侧的回填材料、管顶50Omm以上采用符合要求的原土分层回填，压实度按地面或路面要求。具体要求参见给水排水管道工程施工及验收规范(GB5O268-2OO8)相关条款执行，管道半径以下回填时应采取防止管道上浮、位移的措施。5 .管道沟槽回填不得带水回填，并应按路基要求分层夯实。管道两侧的回填.土应同时从管道两侧填土分层夯实,高差不得大于0.3米,其虚铺厚度当用机械夯实时不大于0.4m,当人工夯实时不大于0.2m。八、闭水试验及验收1 .按给水排水管道工程施工及验收规范(GB50268-2008)及给水排水构筑物工程施工及验收规范(GB50141-2008)作施工验收。2 .全部污水管道及检查并要求作闭水试验。九、危大工程相关要求1 .危大工程的现场安全管理和监督管理应按以下要求；(1)严格按中华人民共和国国务院令第393号建设工程安全生产管理条例中“第四章施工单位的安全责任”执行。(2)严格按住建部危险性较大的分部分项工程安全管理规定(住建部令第37号)和住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知(建办质(2018)31号)要求，编制上述危大分部分项工程的专项施工方案，采取有效的施工技术措施以及安全防护措施，保证危大工程施工安全。专项施工方案需经专家论证会通过后方可实施，并在实施过程中随时接受相关机构的监督检查，发现问题及时整改。(3)严格按四川省住房和城乡建设厅关于进一步加强有限空间作业安全管理的紧急通知(川建城建函(2022)2038号)的要求执行。2 .本项目涉及的危大分项工程如下：明挖段排水管沟槽从道路清标底至沟槽底，部分基坑开挖深度3m5m0基坑开挖深度大于3m但小于5m,属危险性较大的分部分项工程：基坑开挖深度N5m属于超过一定规模的危险性较大的分部分项工程；顶管等非开挖工程。(1)施工前，施工单位应根据基坑周围环境条件及施工布置图等组织工程技术人员编制危大工程专项施工方案，审查通过后方可进行施工。(2)施工过程中应严格按照设计要求的施工工序进行，并做好相关的检测工作，设专人观察基坑的变形情况，确保基坑在施工过程中的安全。(3)基坑顶设置截水沟，同时严禁堆载。3 .其他安全措施：(1)操作人员必须经过安全及技术培训，经考试合格方可上岗并在指定岗位上操作；非专业人员不得从事机械及电器维护维修作业，严禁擅自拆改设备。(2)进入施工现场的人员需按规定佩戴劳保用品。(3)与施工无关人员不得进入施工现场。(4)作业中各环节操作人员间必须严格按约定操作信号操作，遇到任何报警信号，应立即停止操作。(5)因故停顶后在恢复顶进前应对支承、平台、支架、吊具索具、机械设备及电器设备进行检查，对地面以下工作面空气中氧含量及有害气体含量进行检测，确认安全后方可作业。(6)作业中传递工具、材料必须轻拿轻放，稳妥传递，严禁抛扔。(7)电线电缆、管路、信号控制线连接必须牢固可靠，并应靠管壁装卡稳固，严禁使其受压或用于悬挂物体。十、施工注意事项1 .施工前应按建设要求统一安排进行工程施工操作，并做好自身的施工组织设计，方可开槽施工。施工前，应先对接入接出口标高进行校核，校对地面高程以及对管线不利的河底高程等，确定施工方案可行，方可施工。2 .施工前，管线工程要和道路及桥涵、以及其他工程项目紧密配合，接口确定无误后方可施工。3 .在施工时应先开挖样槽，查明沿线是否有现状管线。如有现状管线，且当设计管线穿越已有现状管线时，应对已有管线采取必要的保护措施。施工时若发生有管道标高交错相撞时，应及时会知业主和设计人员冰商解决。4 .现场情况如与设计不符时，应通知甲方、监理公司及设计单位共同协商解决。5 .施工前应做好管线的施工组织工作，按由深到浅的原则施工。6 .其他未尽事宜请施工单位严格按现行国家及省市有关标徙规范、标准图集执行。7 .本工程位于农村地区，情况较为复杂。每个污水处理点位应先行落实好厂站、设施、管网用地并复核好该点位上下游(管网和处理站、集水池、现状管网)高程后方可实施.如核实后与本设计不符，必须反馈至业主，会同设计人员重新制定设计方案.十一、其他1.本图尺寸除管径以毫米计，其余均以米计：图中排水标高除特别注明外，均为管内底标高，8 .图中高程采用国家85高程系：坐标采用成都(东带)坐标系。9 .排入新建管道的污水及废水水质应符合污水排入城镇下水道水质标准(GBT31962-2015).10 此为排水管道工艺部分，此部分需与厂站部分结合使用。11 所有管材、管件均应符合国家技术标准，且每批材料均应提供检验报告及相关材料。12 施工及验收应遵照给水排水管道工程施工及验收规范(GB50268-2008)及有关规程规范执行，施工前应校核排水管道起终点连接处位置标高无误后方可施工。13 分户管图上仅为示意，具体安装敷设由施工现场实施。14 管道和井的位置可根据现场情况微调。十二.图例污水管线检：井d3OO-3O-4.7帝制颉豳Y：承华桥隹井Y坐标17沉泥井分户收集管
