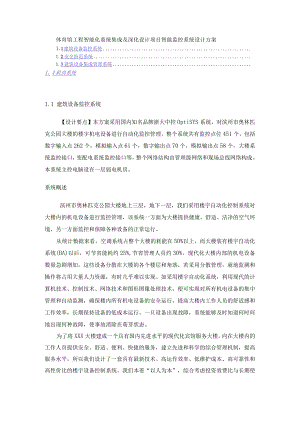

体育馆工程智能化系统集成及深化设计项目智能监控系统设计方案.docx

体育馆工程智能化系统集成及深化设计项目智能监控系统设计方案1.l建筑设备监控系统1.2安全防范系统1.3建筑设备集成管理系统1. 4机房系统1.1 建筑设备监控系统【设计要点】本方案采用国内知名品牌浙大中控OptiSYS系统，对滨州市奥林匹克公园大楼的楼宇机电设备进行自动化监控管理，整个系统共有监控点位451个，包括数字输入点262个，模拟输入点61个，数字输出点70个，模拟输出点58个，大楼系统监控接口，变配电系统监控接口等，整个网络结构由管理级网络和现场总线网络构成。本系统主控电脑设在一层弱电机房。系统概述滨州市奥林匹克公园大楼地上三层，地下一层，我们采用楼宇自动化控制系统对大楼内的机电设备进行监控管理，该系统一方面为大楼提供健康、舒适、洁净的空气环境，另一方面监控和保障各种设备的正常运行。从统计数据来看，空调系统占整个大楼的耗能在50%以上，而大楼装有楼宇自动化系统(BA)以后，可节省能耗约25%,节省管理人员约30%。现代化大楼内部的机电设备数量急剧增加，这些设备分散在大楼的各个楼层和角落，若采用分散管理，就地监测和操作将占用大量人力资源，有时几乎难以实现。如采用楼宇自动化系统，利用现代的计算机技术、控制技术、网络技术和图形图像处理技术，便可实现对所有机电设备的集中管理和自动监测，确保楼内所有机电设备的安全运行，提高大楼内工作人员的舒适感和工作效率，长期保持设备的低成本运行。一旦设备出现故障，系统能够及时知道何时何地出现何种故障，使事故消除在萌芽状态。为了将XXX大楼建成一个具有国内先进水平的现代化宾馆服务大楼，向在大楼内的工作人员提供安全、舒适、便利、快捷的服务，建立先进和科学的综合管理机制，提高服务水平，所以我们设计了一套具有最新技术、高运作效率、低维护成本、高可靠性和高性价比的楼宇设备控制系统。我们本着“以人为本”，综合考虑投资效费比与长期使用及维护成本，实际使用效果等因素选用浙大中控公司生产的OPTISYS楼宇控制设备。0PTISYS系统对建筑物内的所有空调系统设备、通风排风设备、冷热源设备、给排水系统设备、照明设备、电梯等实行自动监测和控制，并同时收集、记录、保存及管理有关系统的重要信息和数据，达到提高运行效率，保证服务环境的特殊需求，节省能源，节省人力，最大限度延长设备寿命的目的。楼宇自控系统设计依据我们的设计依据是：民用建筑电气设计规范(JGJ/T16-92)招标技术文件相关要求浙大中控OPTlSYS楼宇自控产品技术手册自控专业施工图设计文件编制深度的规定(1987)中国电气装置安装工程施工及验收规范(GBJ232-90.92)中国高层民用建筑设计规范(GBJ45-90.92)空调系统控制(国标图集02X201-1中国采暖通风与空气调节设计规范(GBJ19-87)中国室内给水排水热水供应设计规范(TJI5-74)中华人民共和国公共安全行业标准(GA38-92)智能建筑设计标准(DBJ08-47-95)电气图用图形符号(GB472885)分散型控制系统工程设计规定(HG/T20573-95)工业自动化仪表工程施工及验收规范(GBJ93-86)智能建筑设计标准(GB/T50314-2006)建筑物防雷设计规范(GB50057-2000)相关产品安装使用手册系统设计原则本方案所提供的OPTlSYS楼宇自控系统，遵循下述原则：先进性：采用国际上先进的“分布式控制系统”，通过中央监控系统的计算机网络将各层的控制器，现场传感器、执行器及远程通信设备进行联网，实现集中管理和分散控制的综合监控及管理功能。系统支持目前业界先进的主流技术。安全性：系统的构成能保证系统和信息的高度安全性,采取必要的防范措施，使整个系统受到非法入侵或意外故障时，对系统破坏限制在最小程度。同时在系统控制方案的设计中，充分考虑安保、消防等方面的要求，采取切实可行的联动措施，保障建筑内人员的健康和安全，以及建筑设备的安全运行。可靠性和容错性：分散控制、集中管理的特点，保证每个子系统都能独立控制，同时在中央工作站上又能做到集中管理，使得整个系统的结构完善、性能可靠。可扩展性：系统方案中的总线能力、软件资源、DDCI/O点均应留有一定的余量，以便根据业主要求灵活增加少量控制点而无需增加额外的费用。另外，我们选用的BA系统，允许在统一的集成监控平台下，扩展新的控制网络总线，所以系统规模可以成倍增加。可集成性：系统具有充分的开放性能。OPTlSYS系统，具有与其它建筑设备和系统产品进行数据通讯的能力，以便建立以BA为基础的建筑设备集成管理系统(BMS),同时BA系统应能向集成系统提供通信接口，具有和第三方作数据交换和信息共享的能力，以便后期根据业主要求实现管理信息系统集成。开放性和互操作性：系统容许不同厂家的产品组成一个完整的建筑设备自动化系统，并容许不同厂家的标准产品相互替换，以便系统今后的维护、扩展、更新。经济性:以切合大楼的实际情况为出发点，对各设备的监控方案进行优化，充分考虑实际需求，杜绝重复投资，使系统具有较高的性能价格比。易操作性：方案推荐一套完整的具有良好人机界面的软件系统，包括操作系统及应用软件，以支持BA系统的正常工作。系统的操作界面为中文图形界面，采用网页化的浏览方式。系统特点本方案所采用的系统符合以下要求:采用单层网络结构OPTISYS系统采用了单层网络结构和先进的现场总线控制技术，使得OPTISYS集散系统无论在可靠性和技术上都是世界领先的水平。工程«>站QprCSA6OPCAOBM5internet以大两TCPAPCANc»p«iModBusTCP/IPPACSlXModBusTCP/IPMzbCANopenPAC-32xDDCWMSCANOe><n快行Ihz飞Jy>物行*系统硬件配置本系统由一层弱电机房的主计算机、分布在大楼各处的DDC分站、通讯线路、各种现场检测和执行装置组成，形成集散控制系统。整个大厦楼宇自控系统共配置15台DDC控制柜，通过以太网交换机组成控制主网络，以满足空调系统设备、通风排风设备、冷热源设备、给排水系统设备、等设施的监控、管理要求。系统软件配置运行于WineIOWS2000/XP中文平台，灵活的动态图形操作界面，软功能键、下拉式菜单，可用鼠标完成大部分功能面向对象的数据库Objectivity跨平台数据库数据交换(ODBC)接口与服务器(DDE)数据采集与管理应用软件运行参数与状态显示应用软件运行记录报表的打印应用软件中央调度及智能远动控制应用软件故障诊断及报警应用软件面向MicroExcel的趋势数据界面可制定的权限运行画面若干张现地控制单元编程软件本方案的关键技术1.中央监控系统软件采用浙大中控最新推出的OPTIVIEW软件，功能强大、先进，支持B/S方式，为整个大楼的信息化创造条件。1.充分利用DDC控制网络及其扩展网络通讯的能力，采用分布式扩展模块,系统设计相对比较分散，使得I/O电缆信号布线大为减少。控制扩展网络可接CANBUS现场总线。3 .根据不同的功能区域的划分配置各控制点和设备，结合中央监控系统软件对不同功能区域的设备实行分区管理。做到既可以按照今后管理运行的要求对硬件、软件进行分区，又可以通过网络灵活地将各区域的设备集成在一个BA系统架构下进行集中管理。4 .作为一个大型的多功能建筑，为降低能耗、减少运行费用而采用先进、成熟的节能控制技术和管理手段十分必要，方案为大楼的节能控制提供技术手段，如热水机组的群控、空调水泵的控制、空调分区控制与管理、空调机温度控制、空调机最小新风量控制、新风机送风温度控制、新风门开度控制、新风送风量重设定控制、热水温度控制、设备寿命均衡控制等；另一方面是运用能量管理软件，为大楼的节能管理提供管理手段，根据大楼内部的不同子系统的实际情况以及不同功能特点，收集大楼的能耗数据，进行分析评估，采取措施降低大楼的能耗。我们在设计本方案中，充分考虑到节能方面的需求，力求为建筑运行管理提供灵活的控制手段，以便管理者根据实际运行情况灵活采取管理措施降低运行费用。5 .由于本方案采用了一个充分开放的网络软件体系结构，滨州市奥林匹克公园大楼BA系统和外部设备、系统的通讯连接和交换数据已经没有隙碍，无论是将来有新的楼宇设备需要接入本系统，还是本系统接入更高层次的信息集成系统，都有最方便、可行的解决方案。系统监控功能中央工作站系统由PC主机、彩色屏幕显示器及打印机组成，可直接与以太网相连。Optiview工作站软件借助于windowsNT/2000/XP多任务环境，是本系统的管理与调度的中心，实现对整个系统的集中管理、以及对整个楼宇的被控设备进行监测、调度、管理，实现设备的联动控制。fSUPCON浙大中控科技园软件功能-数据采集与处理。-中央管理工作站采集各现场控制器（DDC）上送来的各项数据，运行参数及运行状态，实时刷新数据库，供进一步处理及查询分析。- 系统运行状态与历史状态显示。- 以图形方式显示当前或历史上某一时刻的运行参数，实时显示各测点的参数及各设备的运行状态。一运行记录报表与参数曲线打印。- 以表格形式打印各测量参数及设备运行状态。- 故障诊断和报警。- 中央管理单元根据实时接收到的各个现地控制单元的参数状态信息，经分析整理后将故障信息及时在屏幕上进行显示。Optiview系统软件,它具有以下功能：- 大容量台中央工作站可以控制的点数达到1,000,000点一多任务性由于采用了WindoWSNT/2000/XP操作平台，其强大的多任务功能，通过全动态窗口，操作员可以同时监视多个视窗，从而可提高操作员和系统的效率，是一个真正的多任务系统。一DragandDrop拖动功能充分采用WindowsNT/2000/XP中DragandDrop的新功能，即在计算机上可以拖动动态点到应用程序，自动生成趋势图，点的操作历史等数据或图形。- 结构化的命名方式：长度达30个字节的结构化命名方式可以由用户灵活的使用，使点的名字更能为用户识别，另外有16个字节可以对点进行描述。- 多点动态趋势图，可同时输出或者监测10个点的动态变化趋势。- 保密性：多级密码限制对数据库和其它机密信息的存取，采用多级密码控制，以满足众多指定用户的需要，可根据工作需要，任意定义用户的操作权限，控制范围。报警与信息提示功能，产生报警信号时，可直接切换至动态图或者查询信息提示，"匕Mt>*"7e0Ii>Hf三JM?7;力M*小匚2,st!i:SIOHSSEssSIssssgs:MSEcsssMsMsssssgsMEE三r三三rLirLl-同""Fi动态的系统监控体系和系统构架图，可以直观的检测和设置整个系统的通讯，便于诊断系统故障，方便系统数据的上载和下载。-易于管理，可以针对不同操作者的权限和工作性质，精确指定不同操作者的不同权限内容。-系统能完全向上兼容，无需特殊设备和工艺就能完成系统升级及容量扩充。可预设长达一年的时间表，用于设备定时控制和报表输出。一自动备份(Automaticbackup)备份OPnVIEW数据库从自动备份软件所创建的备份数据中恢复Optiview数据配置和安排重复使用的数据清除不必要的备份以清空磁盘空间硬件配置计算机主机配置要求：CPU：IntelPentiumIV内存：256MB硬盘：30GB光盘驱动器：40倍速并串口：三串口/一并口显示器：17''液晶显示器打印机：LQ-1600K针式打印机UPS电源：IkW在线式子系统功能及实现方式冷热源系统滨州市奥林匹克公园大楼的冷热源系统详见设备表1、监控内容监控设备监控内容水冷热泵机组启停、故障、运行状态、手/自动、各项参数、压差、旁通控制循环水泵启停、故障、运行状态、手/自动膨胀水箱膨胀水箱超高、低液位2、程序控制内容令采集进出水温度、水流状态，数据记录，形成历史曲线或数据报表；令监测冷/热水总供回水压力差，调节旁通阀门开度，保证末端水流控制能在压差稳定情况下正常运行；在直燃机系统停止时.，旁通阀自动全关;令对膨胀水箱超高液位监测，溢出则报警和超底液位监测报警；3、通过接口技术来监测水冷热功当量泵机组的各项参数。我们要求冷水机组厂家提供OPCSERVER,通过该OPCSERvER,能控制冷水机组，并返回冷水机组检测参数。如果实在不能提供OPCSERVER,只能通过PrOfibUS协议取得数据。我们要求厂家Profibus协议文本和Profibus协议通信的例子程序，通过此例子程序能控制冷水机组，并返回冷水机组检测参数。新风机组系统监控设备监控内容新风机组开关控制、运行状态、警，送风温湿度，冷、故障状态、手自动状态，滤网堵塞报热水阀调节，新风门调节1、监控内容风机开/关、(DO)风机运行状态，手/自动状态，故障报警，防冻报警，过滤网堵塞报警(DI)送风温湿度(AI)冷/热水控制阀调节、新风门调节(AO)2、控制内容令在预定时间程序和最佳启/停程序下控制新风机组。具有任意周期的实时时间控制功能；÷根据送风温度，PID调节冷水(夏季)/热水(冬季)二通阀，使送风温度保持在设定范围内；令自动监测过滤网两端压差，堵塞时报警，自动提示清洗过滤网，提高过滤效率；÷自动监测防冻开关信号：在冬季，当温度过低时，开启热水阀，关新风门、停风机、报警提示；令新风阀开启/关闭与新风机组的运行连锁；令显示新风机组的运行状态和每个参数的值，通过修改设定值，以求达到最佳工况；令显示新风机累计运行时间，超过连续使用时间提示检修；累计时间可在检修后手动清零；令在远程工作站上对新风机组的运行参数进行列表汇报，趋势分析，超限报警；令工作站自动记录新风机组的连续运行状态；÷按最佳的节能效果和营运环境进行控制。空调机组系统监控设备监控内容空调机组开关控制、运行状态、警，回风温湿度，冷、故障状态、手自动状态，滤网堵塞报热水阀调节，新、回风门调节1、监控内容风机开/关、(DO)风机运行状态，手/自动状态，故障报警，防冻报警，过滤网堵塞报警(DI)回风温湿度(AI)冷/热水控制阀调节、新、回风门调节(AO)2、控制内容令在预定时间程序和最佳启/停程序下控制空调机组。具有任意周期的实时时间控制功能；令根据回风温度，PID调节冷水(夏季)/热水(冬季)二通阀，使送风温度保持在设定范围内；令自动监测过滤网两端压差，堵塞时报警，自动提示清洗过滤网，提高过滤效率；令自动监测防冻开关信号：在冬季，当温度过低时，开启热水阀，关新风门、停风机、报警提示；令新风阀开启/关闭与新风机组的运行连锁；令回风阀根据房间的温度和空气质量来开关控制；令显示空调机组的运行状态和每个参数的值，通过修改设定值，以求达到最佳工况；令显示空调机组累计运行时间，超过连续使用时间提示检修；累计时间可在检修后手动清零；令在远程工作站上对空调机组的运行参数进行列表汇报，趋势分析，超限报警；令工作站自动记录空调机组的连续运行状态;÷按最佳的节能效果和营运环境进行控制。送/排风机系统监控设备监控内容送风机开关控制、手自动状态、运行状态、故障状态排风机开关控制、手自动状态、运行状态、故障状态1、监控内容送排风机开/关控制(DO)送排风机运行状态，手自动转换状态，故障报警(DI)2、控制内容令时间程序自动启/停送/排风机，具有任意周期的实时时间控制功能。令监测送/排风机的运行状态、故障信号、手/自动状态，并累计运行时间。令中央站彩色图形显示，记录各种参数，包括状态、报警、启停时间、累计运行时间及其历史数据等。给/排水系统给排水系统包括生活给水系统和排水系统。监控设备监控内容生活水泵启停、运行状态、故隙状态、手自动状态生活水箱超高液位、超低液位集水井超高液位、超低液位潜水排污泵启停、运行状态、故障状态、手自动状态热水循环泵运行状态、故障状态1、监控内容各式给水设备启停控制（DO）；各式给水设备运行状态，手动/自动状态及故隙报警（DI）；各水箱的超高液位报警（DI）；潜水泵运行状态，故隙报警（DI）；集水井的超高液位检测报警（DI）；2、控制内容令统计各种水泵的工作情况，并打印成报表，以供物业管理部门利用令累计各水泵的运行时间令排污水泵的启停由厂家配套的液位开关完成，BA系统仅对其运行状态和故障报警进行监测，同时监测污水井的溢水液位，并提供中央彩色站显示报警、声音提示报警及就地警铃报警。中央工作站用彩色图形显示上述各参数，记录各参数、状态、报警、启停时间、累计时间和其历史记录，且可通过打印机输出变配电系统变配电监测系统，通过设备接口用485总线传输对大楼的高压线路的电压及电流监测、低压端电压及电流监测、功率，功率因数的检测以及各项参数设备状态与故障报警和电量的计量等。BA和电气设备的I/0信号接口要求1）按系统设计方案，BA必须对大楼内的机电设备（各种水泵、各种风机，照明开关等）进行监视、控制和管理，所以BA和大楼的这些机电设备要建立一定的I/0信号连接.这里特别提出这种信号连接对于电气设备一侧的技术要求.希望甲方在订购电气控制盘时，给予充分考虑。如下图：2）对于马达驱动的水泵、风机等电气设备的电源控制盘（柜）的技术要求，BA的输入信号：设备运行状态，过载报警，手动控制状态；BA的输出信号：设备启停控制。同样希望甲方在订购电气控制盘时，给予充分考虑。如下图：水泉、风机等设各电源控制盘（柜）操作控制回路原理示意信号带内网：特意义：CKI启动按钮K2停止按钮K3手动/自控切换开关K4带自俵拿急停车蝴R9电零一设备运二没缶过我报警W 自 fflW-EAS后停控制输出-至M）C控岫说明：1 .BA和电气设备之间传送的接点信号都是独立的不带电的，俗称“干接2 .从电气控制盘送往BA状态接点要求小于1欧姆。3.从BA的DDC控制盘送到电气控制盘的启停控制点额定容量为：220伏,2安培。BA系统机房和供电要求BA中央控制室根据我们对大楼情况的深入研究，BA中央控制室位于一楼消控机房，配置1台BA中央管理计算机，1台打印机,、BA中央控制室可以与其它控制室合用，要求有放置计算机操作台、椅以及人员活动的空间，配置单相电源插座、计算机网络接口和电话接口。中央控制室的环境要求和一般计算机房的要求相同。BA系统电源和接地BA系统电源一般要求单独设置，由机房内的UPS统一供电，不能与动力、照明等合用。BA系统电源箱一一般建议设在中央控制室，至各现场控制器的电源均由BA系统电源箱集中供应。控制室内应预留5KV以上的电源供楼控系统使用。楼宇自控系统接地采用综合接地方式，接地电阻小于1欧姆。系统性能描述OPTISYS操作系统OPTlSYS操作系统为楼宇自控系统提供了强大的工作平台，通过操作系统的程序，操作员可以在楼宇自控系统内进行各项资料的取存及监控。D指令输入及菜单选择的方式操作员除了可以通过常规的键盘进行操作外，亦可以通过“鼠标”进行操作，包括启停，更改设定点，选择菜单等各项操作。2）图形及文字显示在楼宇自控系统内每一个监控点，操作员可以决定在操作站以图形或文字方式显示出来。3）多方面资料的显示操作系统有能力在同一时间内以“窗口”式的方法显示多方面的资料，以便容易对不同表现进行分析，真正做到了实时和多任务。4）密码的保护多级别的密码将为业主及管理人员提供一个有效的保护工具,管理及限制不同部门人员使用楼宇自控系统，同时防止系统被非有关人员使用，提高系统的安全性。同一密码系统同时应用在所有的操作装置上，如操作站，手提检测器等。当密码系统有增减或改变时，所有操作装置同一时间自动配合，而不需要在个别操作装置作出更改。密码系统最少分开下列五级第一级一资料的显示及取存第二级一第一级+操作员改变程序的能力第三级一第二级+资料库的更改第四级一第三级+资料库的重新设定第五级一第四级+更改密码系统当操作人员离开前忘记彻去密码所容许的操作深度时，系统应提供一个从一分钟至一小时的可调时间，自动将操作人员的密码彻去，使系统继续受密码保护。系统内最少有五十个密码以供有足够的人员容量。5）操作员的指令操作系统可容许操作员进行最少下列各项的指令A）启停有关的设施、装置B）调整设定点C）增加、取消或修正时间控制程序D）执行或停止执行各项电脑程序E）停止或接上有关监控点的报警状态F）执行或停止执行有关监控点的运行时间累积记录G）执行或停止执行有关监控点的动向趋势记录H）操控有关微积分控制回路的设定点I）输入临时性的超控表J）设立节假时间表K）修正系统的日期及时间1.）加入或更改模拟量输入点的报警上下限数值M）加入或更改模拟量输入点的提示危险上下限数值N）检察报警及提示危险上下限数值0）执行或停止执行每个电表的最大用电量控制P）执行或停止执行每个负荷的“工作次序”6）记录及摘要楼宇自控系统内的活动可通过人手或自动地制作成一份记录表，然后打印或在显示屏显示出来，或存放在硬盘/磁蝶内。系统可以容许操作员最少很轻易获得下列的记录表。A）系统内的所有监控点总表B）所有正在报警中的监控点C）所有正在与系统网络停止联系的监控点D）所有正在被超控的监控点状态E）所有正在被停止活动的监控点F）所有正在被锁上的监控点G）所有被指定为须要跟进的项目H）一星期启停活动表I）假期启停活动表J）上下限数值及静区系统同时可以提供以下的摘要：A）有关监控点B）互相关联点的组别C）操作员自行选择的组别在任何情况下，操作员在指示楼宇自控系统提供记录或摘要时，并不需要提供有关硬件的地址码。7）彩色动态图形显示（AnimatiOn）为使系统内的报警更快被确定及更容易分析系统的表现，建管系统根据本方案的要求提供彩色动态图形显示，包括楼层的平面图及机电装置的系统示意图。A）操作系统容许操作员通过菜单的选择、文字的指令或图象的途径而达至不同系统的图形示意图或平面图。B）有关的图形是动态显示，将温度、湿度、流量、状态等在图形正确位置中不断以实时的数值及状态显示出来，操作员不需介入，作出任何的动作程序。C）操作站以“窗口”式运作，可同时显示多幅图形，以便分析或将报警的图形显示出来而不影响正在进行的工作。D）彩色动态图形软件可容许操作员增加，取消或修正图形显示。8）系统的架构及界定所有温度及装置的控制策略及节能程序可以由用户决定，在作出界定或修正的程序时不会影响楼宇自控系统正常的运作。OPTISYS软件功能浙大中控提供所有软件，以支持本方案所阐明的操作及监控系统。这些软件可在每个现场控制器中运行而不仅限于最高级的计算机工作方式。1）控制软件A）网络控制器及直接数字式控制器能进行下列各项标准及完备的控制模式：两态控制比例控制比例加积分控制比例加微积分控制控制回路的自动调节B）控制软件提供一个备用功能，用以限制每小时装置被控制周期次数。C）控制软件对重型装置提供一个延迟开启的功能，用以保护重型装置在过度开启情况下可能造成的损坏。D）当停电回复正常后，控制软件将会根据每一个装置的个别启/停时间表，对装置发出启/停的指令。2）节能软件浙大中控公司提供以下的节能软件，这些软件程序能在系统内自动运作而不需要操作人员的介入。同时软件有足够的灵活性，让用户根据现场情况而作出修定。一每日的预定时间表每年的预定日程表一假期的安排表一临时超控安排表最佳启/停功能一夜间设定点自动调节控制一熔值切换功能一用电量高峰期的限制温度设定点的重置一制冷机的组合及次序控制3）报警管理报警的管理包括监察、缓冲，储存及将报警显示在操作站上。A）所有报警应显示有关报警监控点的详细资料，包括发生的时间及日期。B）报警根据严重性最少分为三级，以便更有效及快速处理严重的报警。用户可以为不同的报警自行决定严重性的级别。4）监控点历史及动向趋势记录A）监控点历史记录楼宇自控系统内所有监控点的历史都自动存放在有关的网络控制器内。模拟量输入监控点应该每半小时取样本一次，而过去24小时的记录随时可以被用户提出来分析研究。至于两态的输出及输入在过去十次的改变亦记录在网络控制器内以便随时用作参考之用。B）动态趋势记录用户可根据需要利用动向趋势软件应用在系统内任何的监控点，抽取样本的时间可从一分钟一次至两小时一次，由用户根据需要自行选择。每个网络控制器最少可以储存五千个样本资料。5）累积记录每个网络控制器拥有下列的累积记录，若累积记录超过用户所定下的限额，系统将自动把用户指定的警告讯息发放出来。A）运行累积记录一一例如水泵的运行累积时间记录B）模拟量及脉冲累积记录一一例如用电量C）发生事项的累积记录-例如水泵、风机启/停的累积次数OPtiSYS楼宇控制器高性能以太网控制器是PCS-300系统的两种可选控制器之一，具有很强的扩展能力和计算能力，是I/O点较多的大中型楼宇自动化系统的理想选择。具有以下技术特点与优势： 32位RlSC处理器，大容量SRAM及FLASH存储器； 兼具10/100M以太网和CAN总线，简化建筑智能化布线； 符合IEC61131-3标准的5种编程语言和图形化编程软件，通过以太网编程、调试； EP,ModbusRTU/UDP/TCP开放通讯协议； 可编程串口、可编程TCP/IP通讯，方便集成其他设备或系统；可供选择的具体型号与指标如下：1)PAC31X控制器2)PAC313-13)PAC314-14)PAC316-15）电源6)DC1835V7)DC1835V8)DC1835V9）功耗10)<11)<12)<2W2W2W13）背部总线14)有16)有18)有,5芯,5芯,5芯15)电17)电19)电源和CAN源和CAN源和CAN总线总线总线20）处理器21)322)323)32位RISC2位RISC2位RISC处理器，处理器，处理器，45MIPS45MIPS200MIPS24）实时时钟25)内26)内27)内置置置28）可连接的总线IO模块，最大29)16,CANopen协议30)32,CANopen协议31)32,CANopen协议32）最大可扩展的数字33)234)535)5量输入/输出范围56121236）最大可扩展的模拟37)138)239)2量输入/输出范围28565640）用户程序区41)342)643)22K4K4M44）数据存储区45)846)147)UK6KSB方式扩展48）数据掉电保存区49)150)251)4KKK52)数据掉电保存时间53）154）155）1。年，。年，0年，Flash存Flash存Flash存储储储56)编程软件57）O65）073）OpenPCSpenPCSpenPCSV5.12V5.12V5.1258）符66）符74）符合合合IEC61131IEC61131IEC61131-3标准-3标准-3标准59）中67）中75）中文图形化文图形化文图形化编程编程编程60）指68）指76）指令表(IL)令表(IL)令表(IL)61）梯69）梯77）梯形图(LD)形图(LD)形图(LD)62)结70)结78)结构化文本构化文本构化文本(ST)(ST)(ST)63)功71)功79)功能块图能块图能块图(FBD/CF(FBD/CF(FBD/CFC)C)C)64)顺72)顺80)顺序功能块序功能块序功能块图(SFC)图(SFC)图(SFC)81)编程调试口82)183)184)10/1OOM以0/1OOM以0/1OOM以太网太网太网85)每100O条指令执行86)<87)<88)<时间8ms8ms2ms89)通讯接口90)1个以太网98)1个以太网106)个以太网91)199)1107)0/1OOMbp0/1OOMbp0/1OOMbpS自适应S自适应S自适应92)1100)108)个CAN个CAN个CAN93)最101)109)大IMbps大IMbps大IMbps94)1102)110)个RS485个RS485个RS48595)最103)111)大大大115.2Kbp115.2Kbp115.2KbpSSS96)1104)112)个RS232个RS232个RS23297)最105)113)大大大115.2KbpS115.2Kbp115.2Kbp114)支持的通讯协议115)ANopen总线通讯116)odbusUDP/TCP117)odbusRTU118)UPCONFCU通讯119)编程串口通讯120)ANopen总线通讯121)odbusUDP/TCP122)odbusRTU123)UPCONFCU通讯124)编程串口通讯125)ANopen总线通讯126)PA127)odbusUDP/TCP128)编程UDP通讯129)odbusRTU130)UPCONFCU通讯131）编程串口通讯PCS300系列I/O模块具有下列技术特点：采用模块化、标准化设计；SUPCON SUPCON HBTRT DTBCT一CAN总线：IOKbps-IMbps,8种速率可选；符合CANopenDS401标准的通讯协议；保护：电源反接保护、防浪涌保护、总线短路保护；每通道均配置2个接线端子，无需外部配线；保护：电源反接保护、防浪涌保护、总线短路保护；多种输入输出类型可选；系统点数表、设备清单（详见附件）系统原理图（详见附件）1.2安全防范系统工程概况根据全运安保建设需求以及结合滨州体育馆场馆实际情况，安保系统由视频监控、门禁系统、报警系统、周界防范系统、巡更系统、安检系统、安保通讯与网络系统和综合安防集成平台组成。其中安保通讯网络系统纳入综合布线系统统一考虑；安检系统有全运安保部统一制度。门禁系统使用嵌入式CPU身份识别卡,所选设备厂商要承诺可按规定的数据库和加密算法进行二次开发，按使用单位的要求上传所需要的数据；报警系统在馆内重要的出入口、通道、重要机房、重要办公用房等位置设置红外报警装置，在岗亭、安检大厅、治安处理点、安保观察点等安保功能用房和部分办公用房设置报警按钮，在残疾人卫生间、要人卫生间等处设置求助报警按钮，并实现与附近监控摄像的联动；周界防范系统，沿场馆安保警戒线一周设置红外对射光束探测装置，当有非法入侵时，装置向安保中心发出报警信号，并由报警主机联动视频监控系统将相关区域的监控图像切换到指定的监视器，同时发出报警信息提示值班人员；在场馆内外要害部位、主要出入口、重要通道、岗亭、安检大厅等位置设置值班巡更点位，采用离线式巡更系统;场馆安保系统要求对安保各子系统进行系统集成，通过系统集成软件将独立分系统集合成一个整体。基于以上建设要求，建立健全一个完整的、安全的、指挥调度有序进行的、管理控制有效的滨州体育馆综合安保系统是非常由必要的。系统总体需求根据招标文件要求，滨州体育馆安保系统保安监控中心设于体育馆一层的安保指挥中心，另外在本体育馆一层的消防中控室内设置一个分控中心，在比赛后将交通监控指挥室纳入消防中控室，作为平时保安用。该系统由视频监控、门禁系统、报警系统、周界防范系统、巡更系统、安检系统、安保通讯与网络系统和综合安防集成平台组成。1）视频监控系统技术需求视频监控是安全防范平台最核心、重要的部分。要求系统可靠、稳定，反应速度快捷，能够在第一时间发现警情，并且具有多种联动功能，可以及时通知各个安全保卫部门做出最及时的反应，并且在事后可以保存下全部过程的图像，作为重要资料备查。视频监控系统不仅满足目前的监控需求，而且为将来的扩充提供很好的接口，符合未来监控系统的发展趋势：即数字化、智能化、网络化。设计原则：先进性：采用国际上技术先进、性能优良、工作稳定的监控设备，使整个系统的应用在相当长的一段时间内保持领先的水平。可靠性：系统的可靠性原则应贯穿于系统设计、设备选型、软硬件配置全过程。只有可靠的系统，才能发挥有效的作用。方便性：系统的操作应具有灵活简便，人机界面友好，易于掌握的特点，操作人员能够方便物进行使用及维护，使整个系统的功能得以最大实现。扩展性：系统设计留有充分的余地，以便日后比较方便地进行系统扩充。设备采用模块式结构，在需要时可随时补充。增加视频及其它控制模块，使系统具备灵活的扩展性。设计要点和功能：系统主要对体育馆的周界区域、出入口、进出通道、门厅、公共区域、重要休息室通道、重要机房、奖牌存放室、新闻中心、停车场等重要部位和场所进行有效图像监视和记录，录像保存时间应符合相关规范要求。系统具有总控功能，并设置分控站，以便赛事期间
